На моделях Toyota Corolla 120 кузова (выпуск с 2000 по 2006 годы) лючок бензобака крепится к кузову через шарнирную петлю и фиксируется пружинным механизмом. Снятие лючка может понадобиться при замене повреждённой детали, покраске кузова или доступе к узлам топливной горловины.
Перед началом работ необходимо отключить аккумулятор, особенно если предполагается демонтаж электромагнитного привода лючка (если он установлен). Лючок удерживается одним или двумя болтами под головку на 10 мм, которые расположены внутри лючка, в районе крепления к петле. Чтобы получить доступ к ним, потребуется полностью открыть лючок и, при необходимости, отогнуть ограничители хода.
Если лючок не открывается из-за неисправности троса или электропривода, можно воспользоваться аварийным рычагом открытия, который находится в багажном отделении, за обшивкой со стороны заливной горловины. После этого рекомендуется демонтировать пластиковую накладку горловины и осмотреть механизм фиксации лючка на предмет повреждений или коррозии.
Работы следует выполнять аккуратно, чтобы не повредить лакокрасочное покрытие. При последующей установке лючка важно правильно отрегулировать его положение: он должен плотно прилегать к кузову и не затирать при открывании и закрывании. В случае установки нового лючка имеет смысл проверить соответствие детали по артикулу, так как крепления могут отличаться в зависимости от года выпуска и рынка поставки автомобиля.
Как определить тип крепления лючка на Тойота Королла 120
На Тойота Королла 120 лючок бензобака может крепиться одним из двух способов: на пластиковых защёлках или с использованием металлических винтов. Чтобы определить конкретный тип, не требуется снимать обшивку или демонтировать элементы кузова.
Первый способ – визуальный осмотр изнутри багажника: откройте заднюю дверь и поднимите ковровое покрытие в области ниши бензобака. За пластиковым кожухом видна задняя сторона механизма лючка. Если нет винтов или болтов – скорее всего, используется пластиковая защёлка. При наличии крепёжных элементов с шестигранной головкой – лючок фиксируется винтами.
Второй способ – через лючок: откройте крышку бензобака и внимательно осмотрите края крепления крышки и её ось. Если ось удерживается пластиковыми заглушками, это защёлки. При наличии металлической оси с фиксирующими болтами – тип крепления винтовой. Иногда видна даже головка винта под шестигранник или крестообразную отвёртку.
При наличии лакокрасочного наплыва или ржавчины элементы крепления могут быть плохо видны. В этом случае используйте фонарик и пластиковый щуп.
Важно избегать чрезмерного давления при проверке – пластиковые защёлки могут треснуть. Перед дальнейшими действиями полезно заранее установить точный тип крепления, чтобы избежать повреждений обивки и механизма открытия лючка.
Какие инструменты потребуются для демонтажа лючка
Для снятия лючка бензобака на Тойота Королла 120 потребуется минимальный набор инструментов. Все операции можно выполнить в гаражных условиях без использования спецоборудования.
- Отвертка с крестообразным шлицем (PH2) – применяется для выкручивания винтов, фиксирующих петлю лючка к кузову.
- Плоская пластиковая лопатка или монтажка для снятия обшивки – используется для аккуратного поддевания пластиковых элементов без повреждения лакокрасочного покрытия.
- Тонкогубцы – пригодятся при отсоединении пружинного фиксатора или снятии тросика привода, если он предусмотрен конструкцией.
- Ключ на 10 мм – может потребоваться при разборке креплений внутри арки, если лючок удерживается болтами с шестигранной головкой.
- Смазка WD-40 – облегчает откручивание прикипевших винтов и защищает резьбовые соединения от повреждений при демонтаже.
Перед началом работ желательно подготовить мягкую ветошь для протирки и чистки зоны вокруг креплений, чтобы избежать попадания грязи внутрь кузова при разборке.
Где находится крепёж лючка и как к нему добраться
Крепление лючка бензобака на Toyota Corolla 120 находится с внутренней стороны заднего правого крыла. Оно состоит из нескольких элементов: пластикового фиксирующего кольца, удерживающего корпус лючка, и металлической пружины, отвечающей за его возвращение в исходное положение.
Для доступа к креплению потребуется снять правую часть внутренней облицовки багажника. Сначала демонтируется напольное покрытие и пластиковые заглушки, затем осторожно отгибается боковая обшивка. Это обеспечит свободный доступ к внутренней части арки и позволит увидеть крепёжные элементы лючка.
Если крышка лючка держится на винтах, они будут видны сразу после снятия обшивки. В случае, если крышка закреплена на защёлках, потребуется аккуратно сдвинуть пластиковый фиксатор при помощи плоской отвёртки, действуя с внутренней стороны. Работы рекомендуется проводить при открытом лючке, чтобы исключить повреждение петли или пружины.
Как снять пластиковую облицовку вокруг лючка
Пластиковая облицовка вокруг лючка бензобака на Toyota Corolla 120 закреплена клипсами и защёлками. Работы следует выполнять аккуратно, чтобы не повредить элементы кузова и саму облицовку.
- Откройте лючок бензобака и убедитесь, что крышка заливной горловины снята, чтобы не мешала доступу к облицовке.
- Осмотрите внутреннюю часть проёма лючка. Найдите пластиковые клипсы, удерживающие облицовку. Обычно их 2–3 штуки, расположены по периметру проёма.
- Используйте пластиковый съёмник или тонкую плоскую отвёртку, обернутую изолентой, чтобы не поцарапать ЛКП. Аккуратно подденьте каждую клипсу и потяните облицовку наружу.
- После отсоединения всех защёлок тяните облицовку равномерно, без рывков. Если элемент не поддаётся, проверьте наличие скрытых фиксаторов ближе к крылу или за внутренним пластиковым подкрылком.
Если облицовка не выходит полностью, возможно, она дополнительно удерживается винтом с обратной стороны крыла. В этом случае потребуется частичный демонтаж подкрылка:
- Выверните саморезы крепления заднего участка подкрылка.
- Отогните край подкрылка и загляните внутрь. Найдите и выкрутите винт, если он присутствует.
После снятия облицовки осмотрите её на наличие повреждений крепёжных элементов. При необходимости замените сломанные клипсы перед обратной установкой.
Порядок отсоединения троса открывания лючка
Перед отсоединением троса необходимо получить доступ к его креплениям с внутренней стороны арки заднего крыла. Для этого потребуется снять облицовку ниши багажника с левой стороны. После демонтажа обивки откроется доступ к участку, где трос проходит через кузов и фиксируется к механизму замка лючка.
Сначала отсоединяется трос от рычага привода, расположенного в салоне рядом с водительским сиденьем. Для этого снимается пластиковая накладка порога и часть боковой обивки. Трос освобождается из направляющих и вытягивается из фиксаторов.
Далее трос протягивается в сторону заднего крыла до точки его крепления на корпусе замка. Крепёж может быть реализован в виде защёлки или пластикового фиксатора, который необходимо аккуратно поддеть и освободить. После этого трос вынимается из зацепления с замком лючка и полностью извлекается из автомобиля.
При обратной установке важно правильно уложить трос по заводским направляющим, исключив перегибы и натяжение. После сборки требуется проверить плавность хода рычага и чёткое открытие лючка.

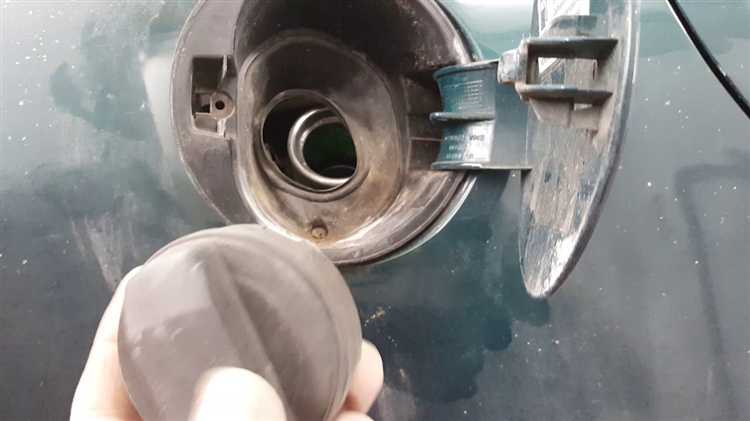

Как снять сам лючок без повреждений кузова
Для снятия лючка бензобака Тойота Королла 120 потребуется аккуратность и правильный инструмент. Сначала убедитесь, что лючок в открытом положении. Осмотрите крепления – чаще всего лючок фиксируется на нескольких винтах или защёлках.
Используйте пластиковую лопатку или специальный съемник для демонтажа облицовки вокруг лючка, чтобы не повредить лакокрасочное покрытие и не оставить царапин. Снимите облицовку, если она мешает доступу к крепежу.
Отсоедините трос открывания лючка, если он подключён, чтобы освободить лючок от механизма открытия. Для этого аккуратно разъедините пластиковые клипсы или отожмите фиксирующие элементы.
Открутите все крепёжные винты, удерживающие лючок, используя отвертку подходящего размера. Работайте медленно, чтобы не сорвать резьбу и не повредить крепления.
После отвинчивания креплений аккуратно подденьте лючок руками или пластиковой лопаткой по периметру, чтобы освободить его из посадочного места. Избегайте применения металлических инструментов, чтобы не оставить следов на кузове.
Если лючок имеет резиновые уплотнители, проверьте их состояние и при необходимости осторожно отожмите, чтобы лючок вышел без повреждений.
При снятии держите лючок так, чтобы избежать падения и деформации. Если лючок фиксируется петлями, аккуратно отведите его в сторону, не применяя силу.
На что обратить внимание при установке нового лючка
Проверяйте точное совпадение крепежных отверстий нового лючка с посадочными местами на кузове. Неправильное позиционирование приводит к перекосам и затрудняет закрытие.
Перед монтажом очистите и обезжирьте прилегающие поверхности для надежной посадки уплотнителя и предотвращения коррозии.
Обратите внимание на состояние уплотнительной резинки. Если она повреждена или деформирована, замените на новую, чтобы исключить попадание влаги и грязи в бак.
Убедитесь, что петля лючка свободно вращается и не заедает. При необходимости нанесите специальную смазку на шарнирные соединения.
При закреплении лючка затягивайте крепежные элементы равномерно, чтобы избежать деформации и сохранить заводской зазор между лючком и кузовом.
Проверьте работу замка или защелки после установки, чтобы лючок надежно фиксировался и не открывался самопроизвольно при движении.
Если на лючке предусмотрена декоративная накладка или пластиковая облицовка, установите их аккуратно, без излишнего усилия, чтобы избежать трещин и повреждений.
В случае замены троса открывания лючка убедитесь в правильном подключении и отсутствии заеданий при его работе.
Что делать, если лючок не открывается вручную
Первым шагом проверьте, работает ли привод открывания лючка. Для этого снимите облицовку с внутренней части заднего крыла, где находится механизм троса. Если трос оборван или ослаблен, его потребуется заменить.
Если трос цел, попробуйте аккуратно подтянуть его вручную с помощью плоской отвертки или узкогубцев через отверстие в облицовке, чтобы освободить заевший механизм.
Осмотрите петли лючка на предмет коррозии или грязи. Нанесите проникающее масло WD-40 или аналогичный смазочный состав на петли и механизм замка, затем попытайтесь открыть лючок спустя 10–15 минут.
При отсутствии доступа к внутренней части и невозможности открыть лючок через салон можно снять заднее крыло или облицовку, чтобы получить доступ к защёлке с обратной стороны и вручную освободить её от заедания.
Если защёлка лючка заблокирована из-за деформации кузова после удара, рекомендуется аккуратно выровнять место деформации с помощью специальных инструментов или обратиться в сервис для ремонта кузова.
В случае поломки замка лючка замените замковый механизм целиком. Для этого потребуется открутить крепёжные элементы с внутренней стороны крыла, снять старый замок и установить новый, проверяя его работу до окончательной сборки.
Вопрос-ответ:
Как открыть лючок бензобака на Тойота Королла 120, если рычажок не реагирует?
Если стандартное открытие лючка не работает, стоит проверить тросик, который соединён с рычажком в салоне. Возможно, он порвался или соскочил с крепления. Для доступа к тросику нужно снять облицовку возле водительского сиденья или в багажнике, в зависимости от модели. После этого можно вручную потянуть трос или освободить замок. При отсутствии доступа или серьезных повреждениях стоит обратиться к мастеру.
Какие инструменты нужны для демонтажа лючка бензобака на Королле 120?
Для работы потребуются отвёртки (крестовая и плоская), пластиковые клипсы для снятия облицовки, возможно, торцевой ключ на 10 мм для крепёжных болтов. Нередко помогает фонарик для подсветки труднодоступных мест и тонкий монтажный инструмент, чтобы не повредить краску при снятии деталей. Подготовка инструмента упрощает задачу и снижает риск повреждений.
Можно ли снять лючок бензобака, не повредив лакокрасочное покрытие кузова?
Да, можно. Главное — аккуратно работать с инструментами, особенно при отделении облицовки и крепёжных элементов. Рекомендуется использовать пластиковые лопатки или специальные клипсеры для снятия защёлок, чтобы не оставить царапин. Также стоит избегать чрезмерного усилия и последовательно отсоединять все крепления. Если следовать этим правилам, кузов останется в целости.
Где находятся крепёжные элементы лючка бензобака на Тойота Королла 120?
Крепёжные болты обычно располагаются внутри ниши бензобака, под самим лючком. Чтобы до них добраться, нужно открыть лючок и снять пластиковую облицовку, которая защищает механизм. Болты могут быть зафиксированы с помощью гаек или саморезов, чаще всего размером 10 мм. После снятия этих элементов лючок можно аккуратно извлечь.
Что делать, если лючок бензобака Тойоты Королла 120 застрял и не открывается вручную?
Если лючок не открывается даже после попытки вручную, вероятно, заело замок или тросик. Попробуйте обработать замок проникающей смазкой и немного подождать. Иногда помогает аккуратное нажатие или постукивание по корпусу лючка для освобождения механизма. Если эти способы не сработают, необходимо снять облицовку и проверить состояние тросика и замка. При необходимости замок меняется на новый.
