Зазор между поршнем и цилиндром – критически важный параметр, влияющий на эффективность работы двигателя, его ресурс и тепловой режим. Величина этого зазора должна точно соответствовать требованиям производителя, так как даже отклонение на 0,01 мм может привести к перегреву, повышенному износу или заклиниванию.
Для большинства бензиновых двигателей нормальным считается тепловой зазор в диапазоне от 0,02 до 0,05 мм, тогда как для дизельных он может составлять 0,04–0,08 мм. При этом выбор конкретного значения зависит от материала поршня (алюминиевый сплав, кованый алюминий и т.д.), способа охлаждения цилиндра и условий эксплуатации двигателя. Особенно важно учитывать тепловое расширение, так как при нагреве алюминиевые поршни увеличиваются в объёме гораздо сильнее, чем стенки цилиндра.
Измерение зазора проводится при помощи щупа, нутромера или микрометра. Поршень необходимо измерять в плоскости, перпендикулярной оси пальца, на 10–15 мм выше юбки, а цилиндр – в нижней части хода поршня, где износ минимален. Разность этих значений и составляет фактический зазор. Погрешность в измерениях допускается не более ±0,005 мм.
Превышение рекомендованного зазора приводит к увеличению расхода масла, снижению компрессии и появлению стуков. Недостаточный зазор чреват задиром поршня при прогреве. При капитальном ремонте следует использовать ремонтные поршни соответствующего размера и производить хонингование цилиндров до точного допуска. Никогда не подгоняйте зазор «на глаз» – это приводит к фатальным последствиям уже на первых сотнях километров пробега.

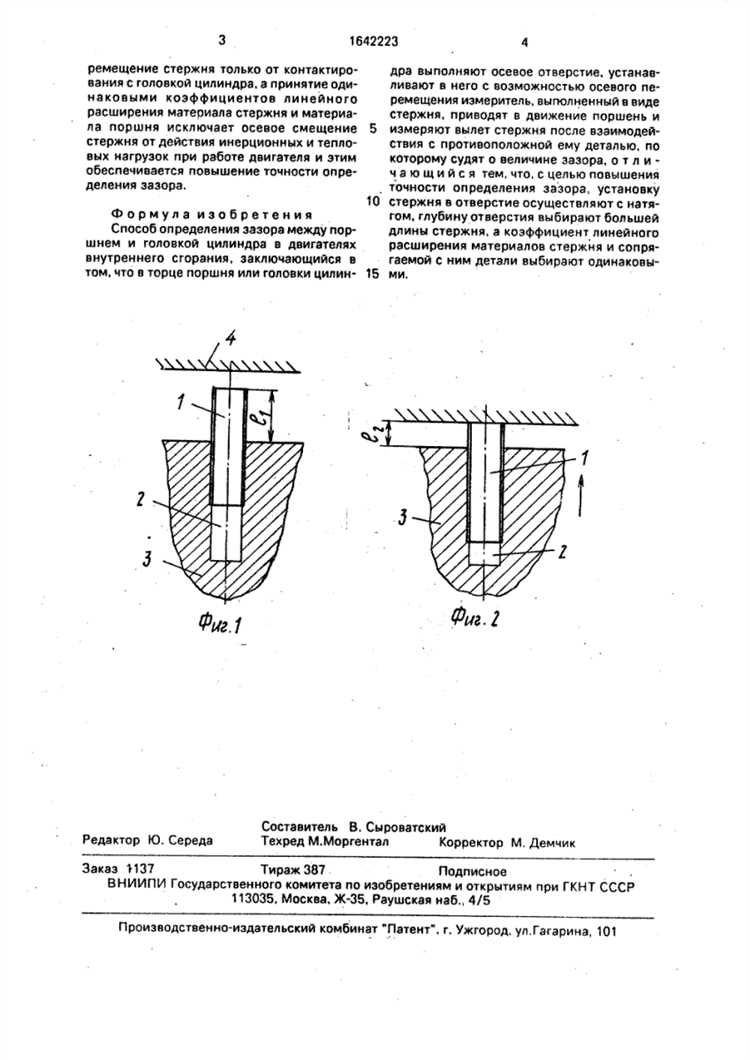

Когда необходимо измерять зазор между поршнем и цилиндром
Измерение зазора между поршнем и цилиндром необходимо проводить в ряде конкретных случаев, когда точность сопряжения деталей критична для работы двигателя. Прежде всего, контроль зазора обязателен при капитальном ремонте двигателя внутреннего сгорания, особенно при замене поршней или цилиндров. Установленные производителем допуски могут существенно различаться: например, для алюминиевого поршня и чугунной гильзы допустимый зазор составляет 0,02–0,08 мм в зависимости от диаметра и теплового расширения материалов.
Зазор следует измерять при возникновении симптомов, указывающих на износ: повышенный расход масла, снижение компрессии, посторонние звуки при холодном запуске. В таких случаях чрезмерный зазор может свидетельствовать о необходимости расточки цилиндров и подбора ремонтного размера поршней.
Контроль зазора обязателен при подборе нестандартных поршней или установке кованых комплектов. Эти компоненты имеют иные характеристики теплового расширения, что требует точного расчёта рабочей тепловой компенсации. Например, кованые поршни нередко требуют увеличенного холодного зазора – до 0,1–0,15 мм, чтобы избежать задиров при прогреве.
Также измерение зазора необходимо выполнять при диагностике последствий перегрева двигателя. Деформация цилиндров и поршней способна привести к изменению геометрии сопряжения и выходу за допустимые пределы, даже если визуальных повреждений не наблюдается.
Наконец, контроль зазора обязателен при изготовлении новых гильз и цилиндров. При расточке необходимо точно выдерживать внутренний диаметр с учётом рассчитанного монтажного зазора для конкретной поршневой группы и условий эксплуатации – городской режим, спортивная нагрузка или длительное движение на высоких оборотах.
Инструменты для замера зазора в цилиндре двигателя
Цилиндр измеряется нутромером. Этот прибор позволяет определить внутренний диаметр цилиндра с точностью до 0,01 мм. Рекомендуется использовать нутромер с индикатором часового типа, что позволяет контролировать эллипсность и конусность. Измерения выполняются в нескольких зонах: в верхней (незадействованной поршнем), средней и нижней частях цилиндра в двух плоскостях – продольной и поперечной.
Диаметр поршня измеряется микрометром. Важно проводить замер строго в указанной производителем зоне – как правило, это 10–15 мм выше нижней юбки поршня, перпендикулярно оси поршневого пальца. Микрометр должен иметь диапазон измерения, соответствующий диаметру поршня, и точность не менее 0,01 мм.
Для оценки зазора также используют набор щупов, если зазор необходимо проверить между поршнем и цилиндром непосредственно при сборке. Однако такой способ даёт лишь ориентировочное значение и подходит только в случаях, когда невозможно выполнить прецизионные измерения нутромером и микрометром.
При отсутствии нутромера допускается использование индикатора часового типа с телескопическим нутромером, но такая методика требует опыта и аккуратности. Погрешность измерений при этом может быть выше, особенно при неоднородном износе стенок цилиндра.
Использование цифровых приборов с функцией автоматической фиксации результата уменьшает риск ошибок, связанных с визуальным считыванием шкал. Однако даже при применении современной измерительной техники рекомендуется повторять замеры несколько раз в каждой точке и фиксировать среднее значение для повышения достоверности результата.
Подготовка блока и поршня к проведению измерений
Перед началом измерений зазора необходимо полностью очистить цилиндр от нагара, масла и абразивных частиц. Используется мягкая латунная щётка и обезжиривающий состав на спиртовой основе. Поверхность должна быть сухой и чистой – наличие даже тонкой плёнки масла искажает результаты измерений.
Температура деталей должна соответствовать комнатной (18–22 °C), поскольку тепловое расширение оказывает существенное влияние на размер зазора. Измерения при разных температурах приводят к ошибочным данным, особенно при алюминиевых блоках и поршнях.
Поршень подготавливается отдельно. Удаляются все отложения с юбки, особое внимание уделяется кромкам и зонам возможного заусенца. При наличии царапин или следов износа, измерения откладываются до устранения дефектов или замены детали. Промер выполняется только на исправных компонентах.
Цилиндр осматривается на наличие выработки. При выраженной овальности или конусности измерения теряют смысл – необходимо предварительное хонингование или расточка под ремонтный размер. Также проверяется отсутствие задиров и трещин в зоне верхней мёртвой точки.
Перед установкой поршня в цилиндр следует убедиться, что кольца сняты, а юбка смазана минимальным количеством технического вазелина или чистого моторного масла, чтобы избежать задиров во время посадки. Вставка выполняется строго в измерительной зоне – чаще всего это 10–15 мм от нижней кромки юбки при измерении щупом или микрометром.
Способы измерения зазора: щуп, микрометр, нутромер
Для точного определения зазора между поршнем и цилиндром необходимо применять инструмент, соответствующий типу измерения. Разные методы обеспечивают разную степень точности и применимы в зависимости от конфигурации цилиндра и поршня.
-
Щуп плоский
Используется при наличии доступа к зазору между цилиндром и вставленным поршнем. Щуп вводится между стенкой цилиндра и поршнем, при этом необходимо добиться лёгкого скольжения без усилия. Подходит для предварительной оценки, но не обеспечивает высокой точности. Рекомендуется использовать щупы толщиной от 0,02 мм до 0,10 мм, шаг подбора – не более 0,01 мм.
-
Микрометр
Применяется для измерения наружного диаметра поршня. Критично проводить замер в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 10–15 мм от нижней кромки юбки. Диаметр цилиндра при этом должен быть известен или замерен отдельно нутромером. Разница между диаметром цилиндра и поршня и будет фактическим зазором. Точность микрометра должна быть не ниже 0,01 мм.
-
Нутромер индикаторный
Предназначен для измерения внутреннего диаметра цилиндра. Измерения проводят в нескольких зонах: в верхней, средней и нижней части гильзы, как минимум в двух взаимно перпендикулярных плоскостях. Это позволяет выявить овальность и конусность. Для расчёта зазора используют полученный внутренний диаметр и сопоставляют его с наружным диаметром поршня. Индикаторный нутромер требует предварительной калибровки по эталону, например по кольцу известного диаметра.
Для достоверности результатов необходимо проводить измерения при температуре компонентов 20 ± 2 °C. Перед измерением все поверхности следует очистить от масла и загрязнений.

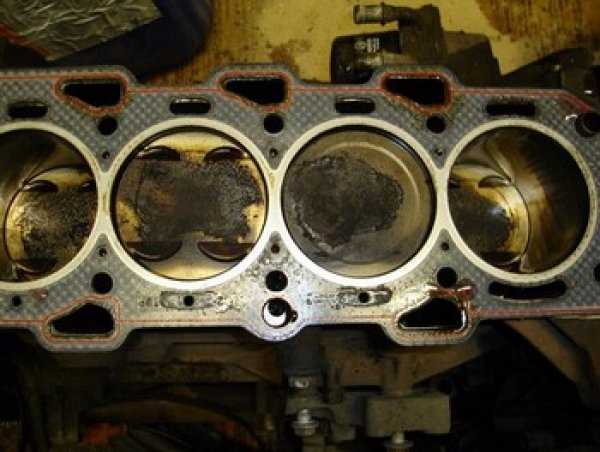

Нормы зазора для разных типов двигателей
Размер зазора между поршнем и цилиндром зависит от конструкции двигателя, материала поршней и условий эксплуатации. Несоблюдение допусков может привести к перегреву, задиру стенок цилиндра или избыточному расходу масла.
- Бензиновые атмосферные двигатели: Рекомендуемый зазор составляет 0,02–0,04 мм для стандартных алюминиевых поршней при диаметре цилиндра до 100 мм. При увеличении диаметра на каждые 10 мм допустимо увеличение зазора на 0,005 мм.
- Турбированные бензиновые двигатели: Требуют большего теплового зазора из-за повышенной температуры сгорания. Для кованых поршней применяют зазор в пределах 0,05–0,07 мм, особенно при высоких оборотах и повышенном давлении наддува.
- Дизельные двигатели: Из-за высокого давления сжатия и температуры зазоры составляют от 0,06 до 0,12 мм. При использовании чугунных поршней зазор уменьшается до 0,03–0,05 мм, так как тепловое расширение меньше, чем у алюминия.
- Мотоциклетные и малокубатурные двигатели: Обычно применяют зазор 0,015–0,03 мм. При форсировке или установке кованых поршней значение увеличивают до 0,04–0,06 мм.
- Автоспортивные и высокофорсированные двигатели: Для кованых поршней при высоких нагрузках зазор может достигать 0,08–0,1 мм, особенно при использовании метанола или нитрометана в качестве топлива.
При расчёте зазора всегда учитывают температурное расширение поршня и рабочие режимы. Кованые поршни требуют большего зазора по сравнению с литыми, так как они сильнее расширяются. Недопустимо устанавливать минимальные зазоры для уменьшения шумности – это приводит к задиру при прогреве двигателя.
Перед установкой поршней следует сверяться с технической документацией производителя, особенно если используются нестандартные поршни или блок подвергался расточке. Недопустимо ориентироваться на усреднённые значения при работе с нестандартными конструкциями или форсированными моторами.
Как интерпретировать результаты измерений
Полученные значения зазора между поршнем и цилиндром необходимо сопоставлять с нормативными пределами, указанными в технической документации двигателя. Для бензиновых двигателей малых и средних объемов оптимальный зазор обычно варьируется от 0,02 до 0,05 мм. Значение меньше нижней границы указывает на возможный риск заедания поршня из-за недостаточного теплового зазора.
Если измеренный зазор превышает верхний предел (более 0,06 мм для типичных бензиновых моторов), это свидетельствует о чрезмерном износе цилиндра или поршня, что ведет к падению компрессии и повышенному расходу масла.
В дизельных двигателях нормы зазора обычно больше – от 0,03 до 0,07 мм, учитывая повышенные тепловые нагрузки. Измерения вне этих значений требуют диагностики и возможной замены деталей.
Особое внимание уделяют однородности зазора по длине цилиндра. Значительные колебания более 0,01–0,02 мм могут указывать на деформации или износ в определенных участках, что негативно сказывается на работе двигателя.
Результаты измерений рекомендуется проводить при температуре окружающей среды около 20°C и после охлаждения двигателя до рабочей температуры, поскольку тепловое расширение влияет на величину зазора.
Если измеренный зазор близок к максимальному допустимому значению, рекомендуется проводить регулярный контроль и при возможности выполнить расточку цилиндра с подбором поршней увеличенного размера.
Влияние увеличенного или сниженного зазора на работу двигателя
Увеличенный зазор между поршнем и цилиндром приводит к повышенному расходу масла и снижению компрессии. Из-за этого уменьшается мощность двигателя и ухудшается топливная экономичность. Допустимый зазор превышен более чем на 0,05 мм – возникает риск повышенного износа стенок цилиндра, что сокращает ресурс двигателя.
При увеличенном зазоре возрастает шум работы двигателя из-за стука поршня, а также усиливается вибрация. Возможны задиры и повреждения поверхности цилиндра, особенно при высоких нагрузках и температурах.
Сниженный зазор, меньше нормативного на 0,01–0,02 мм и более, вызывает повышенный трение между поршнем и цилиндром. Это ведет к перегреву поршня и цилиндра, риску задиров и клина двигателя. Недостаточный зазор снижает эффективность смазки, что ускоряет износ деталей.
При уменьшенном зазоре возможна деформация поршня под действием тепла, что усугубляет трение и может привести к заклиниванию. Рекомендуется контролировать температурные режимы и вовремя корректировать зазор при ремонте.
Оптимальный зазор обеспечивает баланс между герметичностью и минимальным трением, что сохраняет ресурс двигателя и поддерживает стабильную работу без посторонних шумов и утечек газов. Регулярное измерение и корректировка зазора необходимы для предотвращения преждевременного износа и повышения надежности.

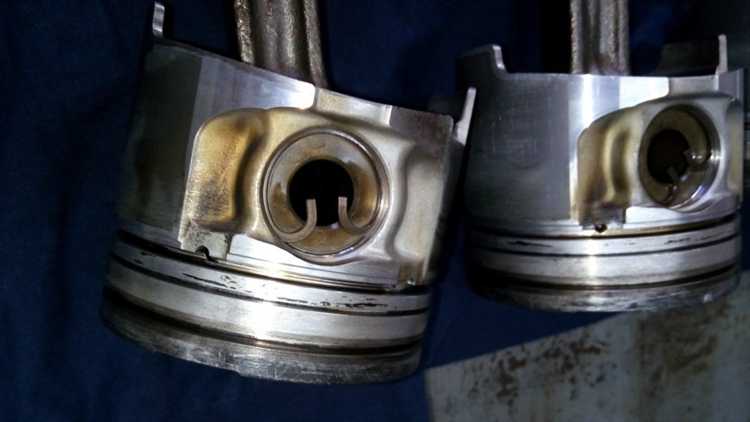

Что делать при несоответствии зазора заводским допускам
При выявлении зазора между поршнем и цилиндром, превышающего или не достигающего заводских допусков, необходимо провести точный анализ состояния деталей. Если зазор превышает допустимые значения, вероятно, цилиндр имеет износ или деформацию. В таком случае рекомендовано проведение расточки блока цилиндров с последующей установкой поршней ремонтного размера.
Если зазор меньше нормы, возможно, используется неподходящий поршень или цилиндр имеет повышенную температуру, вызывающую расширение. Необходимо заменить поршни на рекомендованные заводом или проверить технологию сборки и охлаждения двигателя.
При наличии неравномерного зазора по окружности цилиндра следует провести дополнительную проверку овальности и конусности. В случае значительных отклонений ремонт возможен только путем расточки с применением ремонтных вкладышей или замены блока цилиндров.
После выполнения всех операций необходимо повторно измерить зазор, используя микрометр и щупы, для подтверждения соответствия новым допускам. Важно соблюдать температурный режим и чистоту измерений, так как это напрямую влияет на точность контроля.
При регулярном несоответствии зазоров целесообразно проверить состояние поршневых колец и шатуна, так как износ этих элементов влияет на рабочие параметры зазора и общее состояние цилиндро-поршневой группы.
Вопрос-ответ:
Как правильно измерить зазор между поршнем и цилиндром без специализированного оборудования?
Для измерения зазора без профессиональных инструментов можно применить метод с использованием тонких щупов из набора или сделать шаблон из проволоки нужного диаметра. Поршень вставляют в цилиндр, затем осторожно вводят щуп между стенкой цилиндра и поршнем. Если щуп проходит с небольшим усилием, зазор близок к диаметру щупа. Такой способ позволяет получить приблизительную оценку, но точные результаты требует применения микрометра и нутромера.
Какие последствия могут возникнуть, если зазор между поршнем и цилиндром будет меньше допустимого?
Слишком маленький зазор приводит к сильному трению между поршнем и цилиндром, что вызывает повышенный износ и перегрев деталей. В худшем случае может произойти заедание поршня, повреждение гильзы или поршневых колец. Это снижает ресурс двигателя и негативно влияет на его работу, включая потерю мощности и увеличение расхода топлива.
Как правильно подготовить детали перед измерением зазора, чтобы получить достоверные результаты?
Перед измерением необходимо тщательно очистить цилиндр и поршень от масла, нагара и загрязнений. Все поверхности должны быть сухими и свободными от посторонних веществ. Также важно, чтобы детали находились при комнатной температуре, так как тепловое расширение влияет на размеры. Для точности измерения стоит провести несколько повторных замеров, чтобы исключить погрешности.
Можно ли восстановить зазор между поршнем и цилиндром, если он превышает заводские нормы?
Если зазор превышает норму, то простого ремонта обычно недостаточно. Чаще всего требуется гильзовка цилиндров — установка новых втулок с правильным диаметром. В некоторых случаях используют поршни увеличенного диаметра, специально подобранные под изношенные цилиндры. Простая шлифовка или хонингование помогает лишь при небольшом отклонении, при сильном износе нужно менять детали.
Какие инструменты являются наиболее точными для измерения зазора между поршнем и цилиндром?
Для точного измерения применяются микрометры для определения диаметра поршня и нутромеры для замера внутреннего диаметра цилиндра. Щупы используются для проверки зазора непосредственно между ними. Совместное использование этих инструментов позволяет рассчитать фактический зазор с высокой точностью. Использование только одного инструмента может не дать полной картины состояния деталей.
Как правильно измерить зазор между поршнем и цилиндром без повреждения деталей?
Для точного измерения зазора применяют специальные инструменты — щупы определенной толщины, микрометры и нутромеры. Сначала необходимо тщательно очистить и обезжирить поверхность поршня и цилиндра, чтобы избежать искажений. Щуп вставляют между поверхностями поршня и цилиндра и проверяют, насколько он свободно проходит. Если щуп входит с небольшим сопротивлением, зазор считается допустимым. При использовании микрометра измеряют диаметр поршня, а нутромером — внутренний диаметр цилиндра, после чего вычисляют разницу. Все действия следует выполнять аккуратно, чтобы не повредить детали и не внести неточностей в измерения.
Какие последствия могут возникнуть при несоответствии зазора между поршнем и цилиндром техническим нормам?
Если зазор между поршнем и цилиндром слишком мал, поршень может застрять из-за теплового расширения деталей при работе двигателя, что приведет к повреждениям поверхности цилиндра и заклиниванию механизма. При слишком большом зазоре ухудшается герметичность камеры сгорания, из-за чего снижается компрессия и увеличивается расход масла — двигатель теряет мощность и повышается износ. Неправильный зазор также приводит к повышенной вибрации и шуму. Все эти факторы сокращают срок службы двигателя и увеличивают вероятность капитального ремонта.
