Муфта в автомобиле – это механическое устройство, предназначенное для временного соединения или разъединения двух валов с целью передачи крутящего момента. Она играет ключевую роль в трансмиссии, обеспечивая переключение передач, плавный запуск двигателя и предохранение узлов от перегрузок. Без муфты невозможна нормальная работа сцепления, коробки передач и других элементов трансмиссии.
Существуют различные типы муфт: фрикционные, гидравлические, электромагнитные и инерционные. Наиболее распространённой в легковых автомобилях является фрикционная муфта, используемая в механической коробке передач. Она состоит из ведущего и ведомого дисков, нажимного устройства и подшипника выключения сцепления. В момент нажатия педали сцепления ведущий и ведомый диски разъединяются, что позволяет водителю переключить передачу без риска повреждения шестерён.
Корректная работа муфты зависит от её технического состояния, правильной регулировки и качества комплектующих. Например, износ фрикционного диска приводит к пробуксовке, увеличению расхода топлива и ухудшению динамики автомобиля. Рекомендуется проводить регулярную диагностику узла при каждом техническом обслуживании или при появлении характерных признаков неисправности – запаха гари, трудностей с переключением передач или вибрации при старте.
Для продления ресурса муфты следует избегать резких стартов, держать ногу подальше от педали сцепления во время движения и использовать оригинальные или проверенные аналоги при замене деталей. Особенно важно соблюдать рекомендации производителя относительно момента затяжки крепёжных элементов и типов смазки, если это предусмотрено конструкцией.
Назначение муфты в трансмиссии автомобиля
Муфта в трансмиссии выполняет ключевую функцию – обеспечивает временное соединение и разъединение вращающихся элементов привода. Это необходимо для эффективной передачи крутящего момента от двигателя к колесам и для безопасного переключения передач без повреждения механических узлов.
Основные задачи, которые решает муфта в трансмиссии:
- Плавное включение передачи крутящего момента без резких рывков.
- Защита трансмиссионных компонентов от перегрузок при резком изменении оборотов двигателя.
- Обеспечение разъединения двигателя и трансмиссии при переключении передач.
- Передача мощности в условиях временного проскальзывания (например, при пробуксовке сцепления).
- Компенсация несовпадения угловых скоростей соединяемых валов.
На практике муфта позволяет водителю запускать двигатель, не трогаясь с места, начинать движение без рывков и производить переключение передач без повреждений шестерён. В полноприводных системах муфты также участвуют в распределении момента между осями, подключая или отключая задний или передний мост в зависимости от условий сцепления с дорогой.
Конкретные типы муфт (фрикционные, электромагнитные, гидравлические, вязкостные) различаются по принципу действия, но все они служат одной цели – управляемому соединению элементов трансмиссии для эффективной и безопасной работы автомобиля.

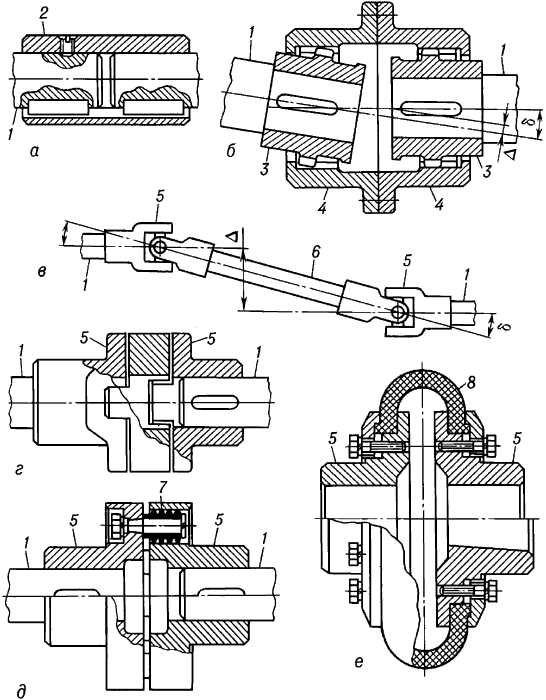

Основные типы муфт и их конструктивные отличия
Фрикционные муфты применяются в трансмиссиях с ручным управлением. Основной элемент – фрикционные накладки, установленные на ведущем и ведомом дисках. Передача крутящего момента осуществляется за счёт силы трения между поверхностями при сжатии дисков. Конструкция позволяет плавное включение и отключение сцепления, но чувствительна к износу и перегреву.
Электромагнитные муфты управляются током и используются в автоматических коробках передач и в системах кондиционирования. Внутри корпуса находится электромагнит, притягивающий диск к ведущему валу при подаче напряжения. Преимущество – высокая точность и быстродействие. Недостаток – зависимость от электропитания.
Гидравлические муфты, в частности гидротрансформаторы, применяются в автоматических трансмиссиях. Они работают на основе циркуляции жидкости между насосным и турбинным колесами. Такая конструкция исключает жёсткое механическое соединение, снижает вибрации и обеспечивает плавность хода. Однако КПД ниже по сравнению с фрикционными муфтами.
Муфты с прямым зацеплением используются в системах полного привода и дифференциалах. Они работают за счёт зацепления зубьев, обеспечивая жёсткое соединение валов без проскальзывания. Конструкция проста и надёжна, но не позволяет включение под нагрузкой и требует точного позиционирования деталей.
Вискомуфты содержат вязкую силиконовую жидкость между пластинами. При разнице угловых скоростей возникает сопротивление, передающее момент. Применяются в системах охлаждения и подключаемом полном приводе. Особенность – автоматическая адаптация к условиям движения без внешнего управления.
Муфты Haldex – разновидность многодисковых муфт с электронным управлением. Применяются в современных полноприводных трансмиссиях. Электронный блок регулирует давление в системе, включая муфту при пробуксовке колёс. Обеспечивают гибкое перераспределение момента, но требуют регулярного обслуживания и замены масла.
Как работает сцепная муфта в механической коробке передач
Сцепная муфта в механической коробке передач обеспечивает жёсткое соединение между валами, позволяя передавать крутящий момент от двигателя к трансмиссии. В её основе – зубчатая конструкция, включающая ведущую и ведомую полумуфты, между которыми устанавливается сцепляющий элемент (втулка с шлицами).
При переключении передач синхронизатор уравнивает скорости вращения шестерён. После этого втулка муфты сдвигается по шлицам и входит в зацепление с нужной шестернёй, обеспечивая передачу вращения. Для корректной работы важна точная геометрия зубьев, так как даже минимальные повреждения приводят к затруднённому включению передач или выбиванию скорости под нагрузкой.
На практике сцепная муфта работает при участии трёх элементов: синхронизатора, фиксатора и вилки переключения. Сначала синхронизатор выравнивает обороты. Затем вилка через шток перемещает втулку муфты. Втулка заходит на шестерню, и фиксаторы удерживают её в нужном положении, предотвращая самопроизвольное выключение передачи.
Для стабильной работы сцепной муфты необходима регулярная проверка зазоров, состояния шлицов, синхронизаторов и направляющих. При износе втулки или зубьев возникает люфт, снижается точность зацепления, увеличивается шум и вибрации. Замена должна производиться в сборе с синхронизатором и пружинами фиксации.
Особенности работы вискомуфты в системе полного привода
Вискомуфта применяется в трансмиссиях автомобилей с подключаемым или постоянным полным приводом для автоматического перераспределения крутящего момента между осями. Основной конструктивный элемент – герметичный корпус, заполненный силиконовой жидкостью с высоким коэффициентом вязкости, внутри которого находятся пластины, чередующиеся между ведущим и ведомым валом.
Рабочий принцип вискомуфты основан на различии в скоростях вращения передней и задней оси. При нормальных условиях движения вращение валов синхронизировано, и муфта передаёт минимальный момент. При пробуксовке одной из осей возникает разница скоростей, в результате чего силиконовая жидкость нагревается, увеличивая вязкость. Это вызывает схватывание пластин и передачу крутящего момента на вторую ось.
Время срабатывания вискомуфты зависит от степени пробуксовки и температуры жидкости, обычно составляет от 0,2 до 0,5 секунды. При длительной пробуксовке возможен перегрев муфты и потеря её эффективности, поэтому допускается кратковременное использование в сложных условиях без блокировки всех колёс.
В системах полного привода, например, на автомобилях Subaru с трансмиссией AWD или некоторых моделях Land Rover, вискомуфта используется в раздаточной коробке либо межосевом дифференциале, играя роль ограничителя скольжения. Её главное преимущество – автономность работы без электроники и датчиков. Однако отсутствие принудительного управления ограничивает её применимость в условиях серьёзного бездорожья.
При эксплуатации автомобилей с вискомуфтой важно избегать продолжительного движения с разными по размеру или изношенности шинами, особенно на одной оси. Это вызывает постоянную нагрузку на муфту, её перегрев и ускоренный износ. Также не рекомендуется использовать временные «докатки» без учёта баланса диаметров.
Срок службы вискомуфты зависит от условий эксплуатации и может составлять 100–150 тысяч километров. При появлении симптомов – перегрев, ухудшение проходимости, неравномерное распределение тяги – рекомендуется провести диагностику или замену узла.
Признаки неисправности муфты и их диагностика
При повышенном шуме со стороны трансмиссии стоит заподозрить разрушение подшипников или люфт в соединении элементов муфты. В случае вискомуфты дополнительным симптомом становится перегрев системы при длительной нагрузке – жидкость внутри теряет вязкость, что приводит к проскальзыванию и некорректному распределению крутящего момента.
Пробуксовка при включении полного привода может указывать на потерю давления в системе управления многодисковой муфтой или износ фрикционных накладок. При этом возможна некорректная работа электронных модулей управления, особенно если сопровождается ошибками на панели приборов.
Для диагностики механической муфты проверяют свободный ход педали сцепления, наличие люфтов и состояние привода. В случае электромагнитной или многодисковой муфты необходимо подключение диагностического оборудования с возможностью считывания ошибок по CAN-шине, а также анализ графиков включения муфты под нагрузкой.
В условиях сервиса дополнительно проводится разбор муфты для оценки состояния дисков, пружин и рабочих поверхностей. Вязкость силиконовой жидкости в вискомуфте измеряют на специализированном стенде с имитацией нагрева и нагрузки. Раннее выявление проблем позволяет избежать повреждения трансмиссии и сокращения срока службы агрегатов.
Можно ли заменить муфту самостоятельно и как это сделать
Замена муфты возможна в домашних условиях при наличии соответствующих инструментов и базовых знаний устройства автомобиля. Для этого потребуется набор ключей, съемник, динамометрический ключ и сервисная документация конкретной модели машины.
Первый этап – снять узел, в котором установлена муфта. Обычно это связано с демонтажем трансмиссии или сцепления, что требует точного соблюдения последовательности и аккуратности, чтобы не повредить прилегающие детали.
Далее нужно аккуратно разобрать механизм муфты, проверить состояние ведомого и ведущего дисков, пружин и подшипников. При замене важно установить новые комплектующие строго по заводским параметрам, с соблюдением рекомендованного момента затяжки крепежа.
После сборки муфты необходимо проверить ее работу на холостом ходу и в движении, контролируя отсутствие вибраций и шумов. При сомнениях в правильности установки лучше обратиться к специалисту для диагностики и настройки.
Самостоятельная замена требует точности и аккуратности, а также знания конструкции конкретного автомобиля. Отсутствие опыта может привести к неправильной сборке и быстрому выходу муфты из строя.
Влияние состояния муфты на работу трансмиссии
Муфта выполняет ключевую функцию передачи крутящего момента от двигателя к трансмиссии. Износ или неисправность муфты приводят к снижению эффективности сцепления, что отражается на плавности переключения передач и долговечности коробки передач.
При изношенном диске сцепления происходит пробуксовка, что увеличивает нагрузку на шестерни трансмиссии и вызывает ускоренный износ подшипников и синхронизаторов. Это ведет к затруднениям при переключении и появлению посторонних шумов.
Недостаточное зажатие приводит к снижению передачи мощности и перегреву муфты, вызывая деформацию рабочих поверхностей и дальнейшее ухудшение сцепления.
Завышенный зазор или неправильная регулировка муфты ухудшают контакт фрикционных элементов, что увеличивает износ и риск поломки выжимного подшипника.
Регулярная диагностика состояния муфты и своевременная замена расходных материалов способствуют сохранению стабильной работы трансмиссии и предотвращают дорогостоящие ремонты.
Для продления ресурса трансмиссии важно контролировать параметры свободного хода педали сцепления и следить за отсутствием посторонних звуков в процессе эксплуатации.
Вопрос-ответ:
Для чего в автомобиле нужна муфта и какова её основная функция?
Муфта в автомобиле служит для временного разъединения и соединения двух вращающихся элементов трансмиссии, например двигателя и коробки передач. Это позволяет плавно передавать крутящий момент, предотвращая резкие нагрузки и износ деталей. Она также обеспечивает возможность переключения передач без повреждения механизмов и помогает при запуске и остановке автомобиля.
Какие существуют основные виды муфт в автомобилях и чем они отличаются по принципу работы?
В автомобилях применяются разные типы муфт: механические сцепления с фрикционными накладками, гидравлические, центробежные и вязкостные муфты. Механические сцепления работают через трение дисков, которые соединяют и разъединяют вал. Центробежные муфты автоматически включаются при достижении определённых оборотов двигателя за счёт центробежной силы. Вязкостные муфты используют вязкую жидкость для передачи момента и часто применяются в системах полного привода, обеспечивая плавное распределение нагрузки между осями.
Какие признаки указывают на износ или неисправность сцепной муфты в автомобиле?
Основные признаки износа сцепления включают пробуксовку при трогании с места, затруднённое переключение передач, посторонние звуки при работе педали сцепления и ощущение «слипания» или рывков при движении. При сильном износе может появиться запах гари и повышенный нагрев узла. Диагностика часто требует осмотра дисков и выжимного подшипника, поскольку поломка этих деталей влияет на комфорт и безопасность управления машиной.
Можно ли заменить муфту самостоятельно, и какие инструменты для этого понадобятся?
Замена сцепления возможна своими силами при наличии базовых знаний и специального инструмента. Потребуется набор ключей и головок, домкрат для подъёма автомобиля, съёмник для креплений, а также желательно иметь руководство по ремонту конкретной модели. Работу нужно проводить в чистом, удобном месте, уделяя внимание правильной установке дисков и регулировке механизма, чтобы избежать преждевременного износа и повреждений трансмиссии.
