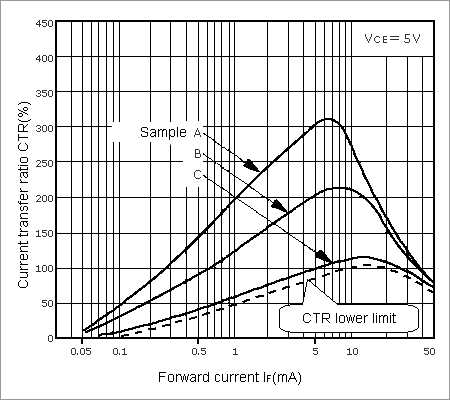

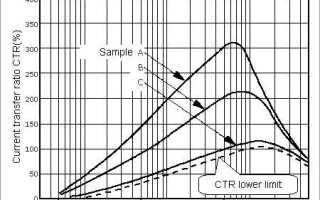

Current transfer ratio оптопары что это

Коэффициент передачи тока (CTR, Current Transfer Ratio) – это основной параметр, характеризующий работу оптопары. Он показывает, какую часть входного тока, проходящего через светодиод, принимает фототранзистор на выходе. Формально CTR выражается в процентах и рассчитывается по формуле: CTR = (I_out / I_in) × 100%, где I_in – ток светодиода, а I_out – коллекторный ток фототранзистора.

Например, если при входном токе 10 мА на выходе получается 5 мА, коэффициент передачи составит 50%. В технических характеристиках оптопар можно встретить значения CTR в диапазоне от 20% до 600% в зависимости от конструкции и условий измерений. Низкое значение CTR ограничивает возможность передачи слабых сигналов, а чрезмерно высокое – может приводить к искажениям или нестабильности.

При выборе оптопары важно учитывать, что CTR зависит от температуры, напряжения коллектора и степени насыщения фототранзистора. Производители обычно указывают CTR при стандартных условиях: ток светодиода 10 мА, напряжение коллектора 5 В, температура 25 °C. При отклонении от этих параметров фактическое значение может значительно меняться.

Для повышения стабильности коэффициента передачи рекомендуется использовать схемы с отрицательной обратной связью, выбирать оптопары с узким допуском CTR и учитывать температурные коэффициенты при проектировании. При критичных приложениях допустимо проводить индивидуальный отбор компонентов с нужным уровнем передачи тока.

Как рассчитывается коэффициент передачи тока в оптопаре

Коэффициент передачи тока (CTR, от англ. Current Transfer Ratio) определяется как отношение тока коллектора фототранзистора к току через светодиод оптопары. Он выражается в процентах и рассчитывается по формуле: CTR = (I_out / I_in) × 100%, где I_out – ток, протекающий через фототранзистор, а I_in – ток, проходящий через излучающий диод.

Для получения достоверного значения CTR необходимо учитывать рабочие условия, при которых измеряются токи: температура, напряжение коллектор-эмиттер, сопротивление нагрузки. Например, при токе светодиода 10 мА и выходном токе 5 мА, коэффициент составит 50%.

Измерения проводят в статическом режиме, подключая резисторы, задающие нужные токи, и фиксируя значения токов с помощью амперметра или мультиметра. Рекомендуется использовать стандартные значения тока светодиода, указанные в технической документации (обычно 5 или 10 мА), чтобы сравнивать результаты с параметрами, приведёнными производителем.

Значения CTR могут варьироваться в широких пределах – от 20% до 600% в зависимости от модели оптопары, поэтому расчет должен сопровождаться проверкой соответствия требованиям схемы. При проектировании важно учитывать разброс параметров в пределах одной партии компонентов, особенно для ответственных цепей управления.

От чего зависит коэффициент передачи тока в разных типах оптопар

Коэффициент передачи тока (CTR) в оптопарах определяется не только конструктивными особенностями, но и типом используемой схемы. Его значение может значительно варьироваться в зависимости от физических и электрических параметров компонентов внутри оптопары.

Тип фотоприёмника. В оптопарах с фототранзистором CTR обычно выше, чем в оптопарах с фотодиодом. Это связано с тем, что фототранзистор усиливает ток, создаваемый фотодиодом. Однако оптопары с фотодиодом обеспечивают более быстрый отклик.
Материал светодиода. Наиболее часто применяются инфракрасные светодиоды на основе арсенида галлия (GaAs), но могут использоваться и другие материалы. Эффективность излучения напрямую влияет на CTR – чем выше световой поток, тем выше ток на выходе.
Расстояние между излучателем и приёмником. Внутренний зазор влияет на оптическую связь. Уменьшение расстояния увеличивает уровень освещённости фотоприёмника и, соответственно, CTR.
Оптическая изоляция и линзы. Некоторые оптопары имеют встроенные линзы или отражатели, которые фокусируют свет. Это повышает концентрацию фотонов на чувствительной поверхности фототранзистора и увеличивает выходной ток.
Скорость переключения. У высокоскоростных оптопар CTR обычно ниже. Быстрый отклик требует уменьшения емкостей и токов, что снижает передаваемую мощность.
Температура окружающей среды. При повышении температуры эффективность светодиода падает, а тёмный ток фотоприёмника растёт. Это уменьшает CTR, особенно в диапазоне выше 85 °C.

Для выбора оптопары с нужным CTR необходимо учитывать не только тип оптопары, но и условия эксплуатации. Например, для силовых схем с током управления выше 10 мА подойдут модели с CTR выше 100 %, тогда как для сигналов на высоких частотах лучше выбирать оптопары с низким CTR и высокой скоростью переключения.

Как влияет коэффициент передачи тока на работу схемы

Коэффициент передачи тока (CTR) напрямую определяет, насколько эффективно оптопара передаёт управляющий сигнал от светодиода к фототранзистору. Если CTR ниже расчётного значения, фототранзистор может не обеспечить нужного тока на выходе, что приведёт к нестабильной или некорректной работе схемы. Это особенно критично в логических схемах, где требуется чёткое переключение состояний.

При высоком CTR, например выше 300%, фототранзистор способен обеспечить значительный ток нагрузки даже при малом входном токе. Это позволяет использовать оптопару с маломощным управляющим сигналом, снижая требования к входному каскаду. Однако слишком высокий CTR в некоторых конфигурациях может привести к ложным срабатываниям, если не учтены паразитные токи и температурные сдвиги.

В импульсных схемах важно учитывать не только значение CTR, но и его зависимость от частоты сигнала. При повышении частоты эффективный CTR снижается из-за инерционности фототранзистора. Это ограничивает применимость стандартных оптопар в схемах с быстрыми фронтами и требует подбора моделей с высокой скоростью отклика.

Для надёжной работы схемы необходимо учитывать минимально гарантированное значение CTR, указанное в документации, а не среднее. Например, если в схеме требуется выходной ток не менее 5 мА, а минимальный CTR – 50%, ток через светодиод должен быть не ниже 10 мА. Игнорирование этого может привести к недооткрытию транзистора и сбоям в логике управления.

В практических схемах рекомендуется закладывать запас по току, ориентируясь на минимальный CTR при худших условиях – низком напряжении питания, повышенной температуре и старении компонентов. Это позволяет обеспечить стабильную работу даже при отклонениях параметров.

Какие значения коэффициента передачи тока считаются нормальными

Нормальными считаются значения коэффициента передачи тока (CTR) в диапазоне от 20 % до 400 % в зависимости от типа оптопары и условий её эксплуатации. Конкретное значение указывается в технической документации и отражает соотношение тока на выходе к току на входе при заданных параметрах.

Для стандартных транзисторных оптопар типа 4N25 или PC817 при токе светодиода около 10 мА нормальные значения CTR находятся в пределах 50–200 %. Если CTR опускается ниже 20 %, это может указывать на деградацию светодиода или фототранзистора. Повышенные значения свыше 300 % характерны для моделей с повышенной чувствительностью, применяемых в схемах с низкими входными токами.

Стоит учитывать, что CTR зависит от температуры, возраста прибора и уровня входного тока. При низком токе (менее 1 мА) многие оптопары демонстрируют резкое падение коэффициента передачи. При высокой температуре также наблюдается снижение эффективности – до 50 % от номинального значения при нагреве до 100 °C.

В импульсных схемах предпочтительны оптопары с CTR не ниже 100 %, чтобы обеспечить уверенное управление при коротких сигналах. В аналоговых цепях, где требуется стабильность и линейность, выбирают устройства с минимальными отклонениями CTR от паспортного значения.

Выбор допустимого диапазона CTR должен основываться на расчётах схемы. Если выходной ток критичен, закладывается запас по коэффициенту не менее 2 раз относительно минимального значения, указанного в даташите.

Почему коэффициент передачи тока меняется со временем

Коэффициент передачи тока (CTR) в оптопаре со временем уменьшается из-за старения компонентов. Основной фактор – деградация светодиода, связанная с уменьшением светового потока при длительной работе. Кремниевые фоторезисторы или фототранзисторы тоже теряют чувствительность под воздействием тепла и ионизирующего излучения.

Типичное снижение CTR за 10 000 часов работы может достигать 20–30 %, особенно при температуре выше 70 °C и токе через светодиод более 10 мА. У некоторых моделей ухудшение начинается быстрее, если производитель не предусмотрел температурную компенсацию или дополнительную фильтрацию питания.

Снижение CTR приводит к тому, что фототранзистор не обеспечивает нужный ток коллектора при прежнем токе через светодиод. Это может нарушить работу схем, рассчитанных на минимальное значение CTR. Чтобы избежать нестабильности, выбирают оптопары с избыточным CTR и закладывают запас не менее 50 % от требуемого значения в расчётах.

Для замедления старения используют токи в диапазоне 1–5 мА, обеспечивают теплоотвод и избегают скачков напряжения. При проектировании устройств, рассчитанных на длительную эксплуатацию, предпочтительны оптопары с заявленным сроком службы не менее 50 000 часов при номинальных условиях.

Как измерить коэффициент передачи тока с помощью мультиметра

Для измерения коэффициента передачи тока (CTR) в оптопаре потребуется мультиметр с функцией измерения постоянного тока и источник питания с регулируемым током. Сначала подключите входной светодиод оптопары к источнику питания, установив ток на типичное рабочее значение, например, 10 мА.

Измерьте ток на входе, подключив мультиметр последовательно с входным светодиодом. Запишите полученное значение I_вх.

Затем переключите мультиметр в режим измерения тока и подключите его последовательно с выходным фототранзистором оптопары. Измерьте ток на выходе при том же входном токе, зафиксируйте значение I_вых.

Коэффициент передачи тока рассчитывается как отношение выходного тока к входному: CTR = I_вых / I_вх. Для удобства результат часто выражают в процентах, умножая отношение на 100%.

При измерениях важно избегать превышения максимально допустимого входного тока, указанного в техническом паспорте оптопары, чтобы не повредить элемент. Также следует учитывать, что температура и время работы влияют на точность результатов.

Для повышения точности измерений рекомендуется проводить несколько замеров при разных значениях входного тока и усреднять результаты.

Коэффициент передачи тока в оптопарах с транзисторным выходом

В оптопарах с транзисторным выходом коэффициент передачи тока (CTR) определяется отношением выходного тока транзистора к входному току светодиода. Для таких устройств типичные значения CTR находятся в диапазоне от 20% до 100%, но конкретное значение зависит от модели и условий эксплуатации.

CTR в транзисторных оптопарах зависит от параметров светодиода и фототранзистора, а также от их взаимного расположения внутри корпуса. При увеличении входного тока светодиода выходной ток транзистора растет, однако нелинейность усиливается при больших токах из-за насыщения транзистора.

Температурный режим существенно влияет на CTR: с повышением температуры коэффициент обычно снижается из-за уменьшения усиления транзистора и изменения характеристик светодиода. При расчётах и измерениях следует учитывать температурные поправки.

Для точного определения CTR важно измерять токи при одинаковых условиях: стабильном питании, одинаковой температуре и без внешних нагрузок, влияющих на выходной транзистор. Обычно производители указывают CTR при стандартных условиях – токе светодиода 10 мА и температуре 25°C.

При проектировании схем с транзисторными оптопарами следует учитывать разброс CTR, который может достигать ±30% от номинального значения, что влияет на стабильность работы устройств. Использование стабилизированных токов на входе и корректная нагрузка на выходе помогут снизить влияние вариаций коэффициента.

Выбор оптопары по коэффициенту передачи тока для конкретных задач

Коэффициент передачи тока (CTR) определяет отношение выходного тока фототранзистора к входному току светодиода. Для правильного выбора оптопары необходимо учитывать требуемый уровень сигнала, рабочие условия и точность передачи.

Низкий CTR (менее 20%): подходит для задач с высокими входными токами и низкими требованиями к усилению. Используется в схемах с большим запасом по току и низкой чувствительностью.
Средний CTR (20-100%): оптимален для большинства универсальных применений, таких как гальваническая развязка в силовой электронике, интерфейсах управления и автоматике.
Высокий CTR (свыше 100%): необходим при работе с низкими входными токами и требованиями к высокой точности передачи сигнала. Применяется в маломощных цепях и точных измерительных приборах.

При выборе оптопары важно учитывать температурный диапазон эксплуатации, так как CTR изменяется с температурой. Для условий с высокими температурами выбирают модели с минимальным снижением CTR при нагреве.

Рекомендации по выбору:

Определить максимальный входной ток светодиода и требуемый выходной ток для управления нагрузкой.
Выбрать оптопару с CTR, обеспечивающим необходимое усиление с запасом не менее 20%, чтобы компенсировать старение и разброс параметров.
Учитывать влияние внешних факторов – температура, напряжение питания, длительность импульсов, для сохранения стабильности CTR.
При необходимости высокой точности использовать оптопары с стабилизированным CTR или с дополнительной обратной связью.

Учитывая указанные параметры, подбор оптопары по коэффициенту передачи тока обеспечивает надежную работу и соответствие техническим требованиям конкретных задач.

Вопрос-ответ:

Что именно обозначает коэффициент передачи тока в оптопаре и как он рассчитывается?

Коэффициент передачи тока (CTR) в оптопаре — это отношение выходного тока фототранзистора к входному току светодиода внутри устройства. Он показывает, насколько сильно сигнал на выходе усилен по сравнению с входным током. Обычно его выражают в процентах, рассчитывая как (Iвых / Iвх) × 100%. Этот параметр важен для понимания, сколько тока будет доступно на выходе при заданном входном токе.

Почему значение коэффициента передачи тока у одной и той же модели оптопары может отличаться при разных условиях эксплуатации?

Значение CTR зависит от множества факторов, включая температуру, напряжение питания, ток светодиода, а также качество и возраст компонентов. При повышении температуры эффективность светодиода и фототранзистора может снизиться, что уменьшит коэффициент передачи тока. Также разброс в производственных характеристиках приводит к вариациям CTR даже у одинаковых моделей. В результате на практике этот параметр имеет диапазон значений, а не фиксированное число.

Какие методы используются для измерения коэффициента передачи тока в домашних условиях без сложного оборудования?

Для простой проверки CTR можно использовать мультиметр и источник питания с регулируемым током. На вход светодиода подают известный ток, измеряя его с помощью мультиметра. Затем на выходе оптопары измеряют ток через нагрузку, например, с помощью амперметра. Соотношение этих токов и будет приближённым значением коэффициента передачи тока. Важно соблюдать правильное включение и не превышать допустимые токи, чтобы не повредить устройство.

Как влияет коэффициент передачи тока на выбор оптопары для конкретной схемы?

Коэффициент передачи тока помогает определить, сможет ли оптопара обеспечить необходимый выходной ток при заданном входном сигнале. Для схем с низким входным током требуется оптопара с высоким CTR, чтобы выходной сигнал был достаточным для управления следующими элементами. Если CTR слишком низкий, выходной ток может оказаться недостаточным, что приведёт к нестабильной работе или необходимости дополнительного усиления. Поэтому при выборе оптопары CTR учитывают вместе с другими параметрами, чтобы обеспечить совместимость с требованиями схемы.
