Jtag интерфейс что это такое

JTAG (Joint Test Action Group) – это стандартный протокол для тестирования и отладки микросхем и электронных плат. Он определён в IEEE 1149.1 и широко используется для доступа к внутренним регистрам и цепям устройств без необходимости физического вмешательства в микросхему.

Основное назначение JTAG – обеспечение возможности программирования, диагностики и проверки аппаратных компонентов в процессе производства и эксплуатации. Интерфейс использует цепочку из последовательных регистров сдвига, позволяя последовательно передавать команды и данные через минимальное количество контактных линий.

В основе работы JTAG лежит четырехпроводное соединение: TCK (тактовый сигнал), TMS (управление состояниями), TDI (вход данных) и TDO (выход данных). Эта схема обеспечивает синхронный обмен информацией и поддержку различных режимов работы, включая сканирование тестовых цепей и программирование встроенной логики.

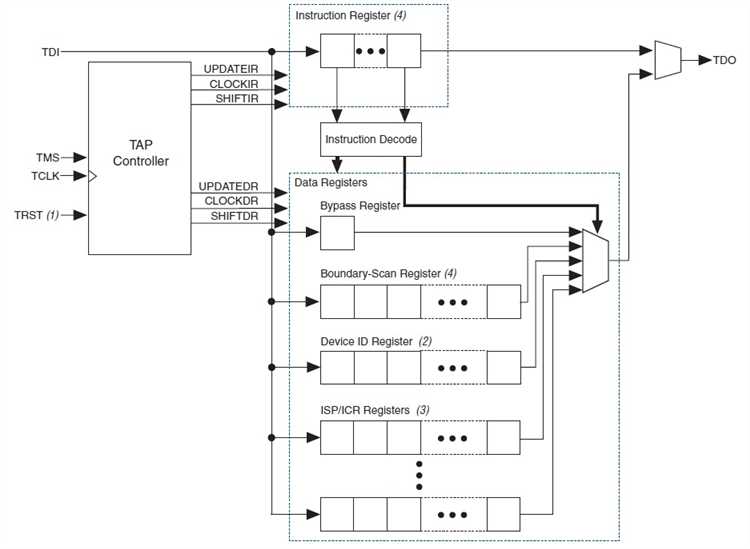

Для эффективного применения JTAG необходимо понимать структуру TAP-контроллера (Test Access Port), управляющего переходами между состояниями и выполнением команд. Рекомендуется использовать специализированные отладочные инструменты, которые поддерживают JTAG, для анализа ошибок и программирования микроконтроллеров.

Назначение JTAG интерфейса в тестировании электроники

JTAG (Joint Test Action Group) интерфейс обеспечивает доступ к внутренним цепям цифровых микросхем и плат без необходимости физического вмешательства в монтаж. Его основная задача – тестирование и диагностика сложных электронных систем на этапе производства и обслуживания.

Основные функции JTAG в тестировании электроники:

• Диагностика ошибок в микросхемах – доступ к внутренним регистрам и цепям контроллера помогает обнаружить дефекты кристаллов или повреждения логики.
• Программирование и конфигурация ПЛИС и микроконтроллеров – интерфейс используется для загрузки прошивки и настройки устройства прямо в производственной линии.
• Отладка встроенного ПО – позволяет пошагово выполнять команды, контролировать состояние регистров и памяти, что облегчает выявление программных сбоев.

Рекомендации по использованию JTAG при тестировании:

1. Внедрять Boundary Scan на этапе проектирования для упрощения диагностики и сокращения времени тестирования.
2. Использовать специализированное тестовое ПО и оборудование, поддерживающее стандарты IEEE 1149.1 и 1149.7.
3. Обеспечить надежное подключение JTAG линий на плате с учетом минимизации помех и защиты от повреждений.
4. Автоматизировать тестовые процедуры с помощью скриптов и средств интеграции с системами контроля качества.

Применение JTAG значительно увеличивает покрытие тестов и снижает трудозатраты на выявление и исправление дефектов в электронной продукции.

Основные сигналы и пины JTAG интерфейса

JTAG интерфейс основан на четырех основных сигналах, обеспечивающих последовательный обмен данными и управление тестируемым устройством. Первый из них – TCK (Test Clock) – тактовый сигнал, который синхронизирует передачу данных и переходы состояний внутри JTAG-цепочки.

Второй сигнал – TMS (Test Mode Select) – используется для управления состояниями конечного автомата TAP (Test Access Port), определяя последовательность операций и переключение между режимами тестирования и программирования.

Третий – TDI (Test Data In) – линия последовательного ввода данных в устройство. Через TDI передаются команды, адреса и тестовые данные в цепочку регистров сдвига.

Помимо этих четырех, в некоторых системах используется сигнал TRST (Test Reset) – асинхронный сброс TAP-автомата, позволяющий мгновенно вернуть его в исходное состояние. Этот сигнал не является обязательным и может отсутствовать.

Пины JTAG обычно располагаются на стандартном 2×5 или 2×7 разъеме, с четким обозначением каждой линии. Для правильного подключения важно учитывать полярность сигналов и выдерживать рекомендованные уровни напряжения, обычно 3.3 В или 1.8 В в современных микросхемах.

При проектировании платы необходимо предусмотреть минимальное количество цепей и обеспечить надежный контакт, чтобы исключить ошибки передачи данных и повреждение интерфейса.

Принцип работы цепочки сдвига в JTAG

Цепочка сдвига (Shift Register Chain) в JTAG представляет собой последовательное соединение регистров сдвига, встроенных в тестируемые микросхемы. Каждый регистр отвечает за хранение и передачу тестовых данных или команд управления.

Работа цепочки начинается с подачи сигнала TMS для переключения TAP-контроллера в состояние Shift-DR или Shift-IR. В этом режиме через линию TDI последовательно вводятся биты данных или инструкций, которые проходят через регистры сдвига всех устройств в цепочке.

Каждое устройство в цепочке принимает входящий бит и сдвигает содержимое своего регистра на один разряд, передавая последний бит на следующий элемент по линии TDO. Это позволяет пошагово загружать тестовые данные или инструкции во все устройства, расположенные в последовательности.

При завершении загрузки данных с помощью сигнала TMS происходит выход из режима сдвига и фиксация полученной информации в управляющих регистрах или регистрах данных устройств. Это обеспечивает синхронное обновление состояния цепочки.

Рекомендуется при проектировании JTAG-интерфейса учитывать длину цепочки сдвига и время передачи, так как увеличение числа устройств увеличивает задержки и может требовать коррекции тактовой частоты для стабильной работы.

Использование JTAG для отладки микроконтроллеров

JTAG предоставляет прямой доступ к внутренним регистрам и памяти микроконтроллера без необходимости прерывать его работу или изменять прошивку. Это позволяет эффективно выполнять пошаговую отладку, контролировать состояние периферийных модулей и диагностировать аппаратные ошибки.

Основные возможности отладки с использованием JTAG:

• Установка и снятие аппаратных точек останова (breakpoints) для остановки выполнения кода на заданных адресах.
• Пошаговое выполнение команд процессора (step execution) с анализом регистров и памяти после каждого шага.
• Доступ к внутренним регистрам и памяти микроконтроллера без влияния на его работу.
• Возможность чтения и записи памяти программ и данных для тестирования и исправления ошибок в реальном времени.
• Мониторинг состояния периферийных модулей и внутренних сигналов микроконтроллера.

Реализация отладки через JTAG требует наличия совместимого аппаратного интерфейса (отладочной платы или адаптера) и программного обеспечения, поддерживающего протокол JTAG конкретного микроконтроллера. Большинство современных IDE для встраиваемых систем (например, Keil uVision, IAR Embedded Workbench, Segger Ozone) интегрируют JTAG-отладку с графическим интерфейсом и набором средств анализа.

Рекомендации для эффективного использования JTAG при отладке микроконтроллеров:

1. Используйте штатное программное обеспечение производителя микроконтроллера для корректной настройки и использования JTAG.
2. Перед началом отладки убедитесь, что микроконтроллер не защищён аппаратно от доступа через JTAG (например, не активирована защита от считывания памяти).
3. При отладке многопоточности или прерываний контролируйте состояние всех используемых регистров и стеков через JTAG, чтобы избежать пропуска критических событий.
4. Периодически обновляйте прошивку отладочного адаптера и драйверы, чтобы обеспечить совместимость с новым оборудованием и программным обеспечением.

Использование JTAG значительно сокращает время выявления и исправления ошибок в коде микроконтроллеров, повышая качество и надежность встроенных систем.

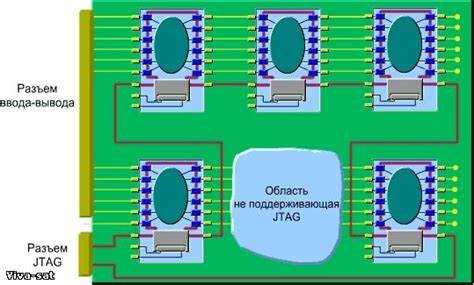

Методы программирования устройств через JTAG

Программирование устройств через JTAG осуществляется посредством прямого доступа к внутренним регистрам микроконтроллера или ПЛИС, обходя стандартные интерфейсы загрузки. Основной метод – последовательная передача данных через цепочку сдвига, реализуемую сигналами TDI, TDO и TCK. Это позволяет записывать программный код или конфигурационные данные непосредственно в энергонезависимую память устройства.

Существует два распространённых подхода: программирование «in-system» и «boundary scan». Первый предполагает использование JTAG для загрузки прошивки в память микроконтроллера без демонтажа с платы. Программирование происходит через специализированные утилиты, поддерживающие протокол JTAG, например OpenOCD или vendor-специфичные инструменты.

Метод boundary scan применяется преимущественно для конфигурирования ПЛИС и позволяет управлять состояниями входов и выходов чипа в режиме тестирования, а также программировать внутренние регистры. При этом данные подаются через цепочку сдвига и фиксируются по тактовому сигналу TCK.

Для успешного программирования важно правильно установить и поддерживать сигнал RESET, обеспечивающий переход устройства в режим программирования. Некорректный уровень RESET или нарушение последовательности тактовых импульсов приводит к ошибкам записи или блокировке микроконтроллера.

Дополнительно часто применяется проверка целостности прошивки посредством считывания контрольных сумм через JTAG сразу после записи. Это позволяет выявлять ошибки передачи и записи данных без необходимости запуска программного обеспечения.

Реализация программирования требует знания структуры TAP (Test Access Port) и состояний TAP-автомата, управляющего последовательностью операций. Управляющий контроллер JTAG переключается между состояниями Capture-DR, Shift-DR, Update-DR и другими для корректного ввода и фиксации данных.

Современные инструменты поддерживают одновременное программирование нескольких устройств, соединённых в цепочку JTAG, что значительно ускоряет процесс и минимизирует время простоя в производстве.

Типовые ошибки при работе с JTAG и их диагностика

Ошибка инициализации цепочки JTAG чаще всего связана с неверным подключением сигналов TCK, TMS, TDI, TDO или отсутствием питания на целевом устройстве. Для диагностики необходимо проверить целостность кабеля, контактность разъёмов и уровень напряжений на линиях с помощью осциллографа или мультиметра.

Сбой чтения идентификатора устройства (IDCODE) указывает на неправильную конфигурацию TAP-контроллера или повреждение микросхемы. Рекомендуется проверить правильность конфигурации JTAG-сканера в программном обеспечении и при необходимости выполнить сброс устройства.

Проблемы с синхронизацией часто проявляются в виде нестабильных или непредсказуемых ответов при передаче данных. Причиной может быть неправильная частота тактового сигнала TCK. Для устранения нужно подобрать частоту TCK, соответствующую техническим характеристикам микросхемы и обеспечить минимальные задержки на линии.

Ошибка «Device not found» появляется при отсутствии или неправильном определении цепочки JTAG. Диагностика включает проверку правильности подключения всех устройств в цепи, правильности цепочки обхода и отсутствия обрывов в линиях.

Повреждение целевого микроконтроллера может проявляться в невозможности перейти в режим программирования через JTAG. В таких случаях полезно проверить наличие сигнала сброса и убедиться в отсутствии блокировок безопасности, заданных производителем.

Использование низкокачественных или слишком длинных кабелей приводит к ухудшению качества сигнала и появлению ошибок передачи. Рекомендуется применять экранированные кабели длиной не более 30 сантиметров и минимизировать источник электромагнитных помех рядом с JTAG-линиями.

Для точной диагностики ошибок рекомендуется использовать специализированные утилиты с функцией трассировки сигналов JTAG и просмотром логов операций. Это позволяет выявить конкретные моменты сбоя и определить, на каком этапе происходит потеря связи.

Взаимодействие JTAG с другими интерфейсами отладки

JTAG (IEEE 1149.1) часто используется совместно с другими интерфейсами отладки, такими как SWD (Serial Wire Debug), UART, SPI и I²C, для обеспечения комплексного контроля и диагностики микроконтроллеров и цифровых систем. Взаимодействие между ними повышает эффективность разработки и тестирования встроенных систем.

SWD представляет собой двухпроводной протокол отладки, применяемый в ARM-микроконтроллерах. В отличие от JTAG, который требует до 5 линий, SWD использует меньше контактов, что упрощает разводку платы. Часто JTAG и SWD реализованы как альтернативные режимы одного и того же отладочного порта, позволяя переключаться между ними без аппаратных изменений.

Совмещение JTAG с другими интерфейсами позволяет реализовать следующие сценарии:

Для интеграции JTAG с другими протоколами применяются аппаратные мосты и программные драйверы, обеспечивающие синхронизацию и корректную маршрутизацию команд. При выборе отладочной среды важно учитывать совместимость с используемыми интерфейсами и поддерживаемые режимы работы.

Рекомендуется использовать комплексные отладочные платформы, которые поддерживают переключение между JTAG и альтернативными интерфейсами без перепайки или изменения аппаратной части. Это ускоряет процесс тестирования и позволяет более эффективно выявлять и исправлять ошибки на разных уровнях системы.

Практические инструменты и ПО для работы с JTAG

Для эффективного взаимодействия с JTAG интерфейсом необходимы специализированные аппаратные средства – программаторы и отладчики. Среди популярных устройств выделяются SEGGER J-Link, ARM ULINK, Xilinx Platform Cable USB и OpenOCD-совместимые адаптеры на базе FTDI или CMSIS-DAP. Эти устройства обеспечивают физическое подключение и передачу данных по JTAG, поддерживая скорость до нескольких мегагерц.

Программное обеспечение играет ключевую роль в использовании JTAG. OpenOCD (Open On-Chip Debugger) – открытый и широко распространённый инструмент, предоставляющий возможности программирования, отладки и тестирования микроконтроллеров и FPGA через JTAG. Его поддержка множества платформ и чипов делает его универсальным выбором.

Производители микроконтроллеров и FPGA обычно предлагают собственные интегрированные среды разработки (IDE) с встроенной поддержкой JTAG. Например, Keil MDK для ARM, IAR Embedded Workbench, Xilinx Vivado и Intel Quartus содержат инструменты для конфигурации, программирования и отладки по JTAG.

Для анализа и диагностики цепочек JTAG используются утилиты, такие как JTAGulator – аппаратно-программный комплекс для распознавания JTAG пинов и проверки целостности цепи. Также полезны скрипты на TCL или Python, которые позволяют автоматизировать тестирование и выгрузку данных через JTAG.

Рекомендуется выбирать инструменты с учётом совместимости с целевой аппаратной платформой и требований к скорости передачи данных. Высококачественные адаптеры обеспечивают стабильное соединение и поддерживают стандарт IEEE 1149.1, что важно для корректного выполнения операций программирования и отладки.

Вопрос-ответ:

Что такое JTAG интерфейс и для чего он применяется?

JTAG — это стандартный интерфейс, предназначенный для тестирования и отладки электронных устройств, особенно микросхем и печатных плат. Он позволяет напрямую взаимодействовать с внутренними цепями микроконтроллеров, программировать их память и проверять соединения без необходимости снятия компонентов с платы.

Как устроена физическая связь JTAG и какие сигналы используются?

Физически JTAG представляет собой набор сигналов: TCK (тактовый сигнал), TMS (управляющий сигнал состояния), TDI (входные данные), TDO (выходные данные) и иногда TRST (сброс). Эти линии соединяются с контролируемым устройством, образуя последовательный интерфейс для передачи команд и данных, позволяя пошагово управлять внутренним состоянием микросхемы.

Каким образом JTAG помогает выявлять неисправности в электронике?

Интерфейс JTAG даёт возможность проверить правильность соединений между компонентами на плате с помощью тестовых цепочек. С его помощью можно запускать самотестирование микросхем, считывать внутренние регистры и просматривать состояние узлов без физического доступа к каждой точке. Это ускоряет поиск обрывов, коротких замыканий и других проблем, которые сложно обнаружить традиционными методами.

В чем отличие JTAG от других методов программирования микроконтроллеров?

JTAG позволяет программировать и настраивать микроконтроллеры без необходимости извлекать их из платы или использовать внешние программаторы с отдельными контактами. Он обеспечивает доступ к внутренним регистраторам и памяти по последовательному протоколу, что уменьшает количество проводов и повышает удобство работы, особенно при массовом производстве или сложных схемах.
