Как мерить температуру мультиметром dt 838

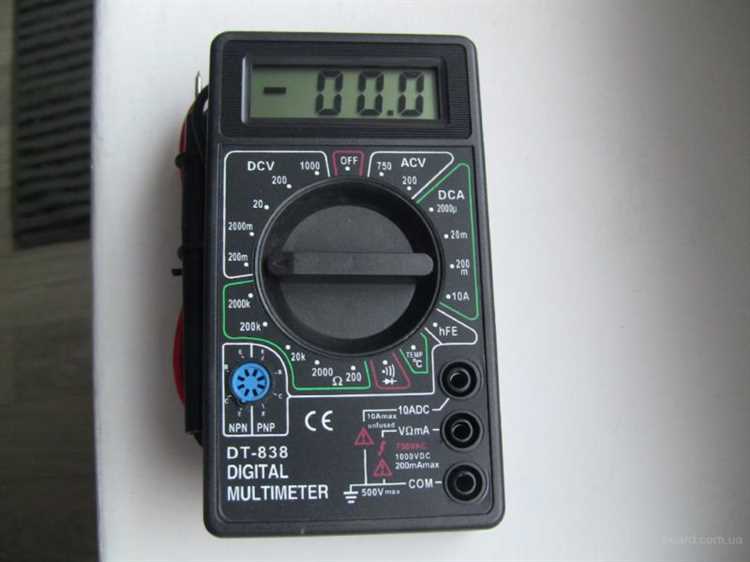

Мультиметр DT 838 оснащён функцией измерения температуры с использованием термопары типа K. Для этого используется разъём с двумя отверстиями, обозначенный символами «COM» и «VΩmA». В комплект устройства обычно входит термопара с разъёмом типа «банан». При отсутствии оригинального щупа можно использовать совместимую термопару типа K с переходником.

Перед началом измерения мультиметр необходимо перевести в режим температуры. На корпусе прибора используется обозначение «TEMP». Переключатель устанавливается строго в это положение. Один конец термопары подключается к прибору с соблюдением полярности: красный штекер – в гнездо «VΩmA», чёрный – в «COM». Неверное подключение приведёт к искажённым данным.

Для точного измерения термодатчик должен плотно прилегать к поверхности. При измерении температуры жидкости щуп должен быть полностью погружён, но при этом важно исключить контакт пластикового корпуса с горячими средами – он не предназначен для высоких температур. Рабочий диапазон термопары составляет от −40 до +250 °C, но в некоторых модификациях возможны расширения до +500 °C.

Погрешность измерений зависит от условий эксплуатации. При комнатной температуре и правильной калибровке отклонение обычно не превышает ±1 °C. Для повышения точности рекомендуется избегать сквозняков и прогревов от внешних источников. Также важно, чтобы прибор был отградуирован – для этого можно сравнить его показания с эталонным термометром в стабильных условиях.

Подключение термопары к мультиметру DT 838

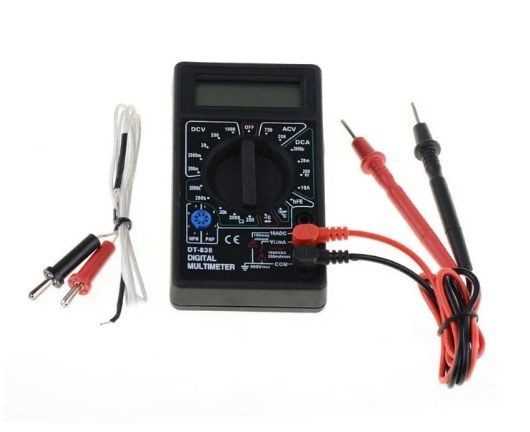

Для измерения температуры с помощью мультиметра DT 838 используется термопара типа K, поставляемая в комплекте. Её наконечник представляет собой металлическую иглу или капсулу, предназначенную для контакта с измеряемой поверхностью.

Термопара подключается к мультиметру через разъём с двумя контактами, различающимися по цвету: красный и чёрный. Красный провод соединяется с гнездом «VΩmA», а чёрный – с гнездом «COM». Ошибка подключения приведёт к искажённым данным или отсутствию показаний.

После подключения термопары необходимо установить переключатель режимов в положение «°C», расположенное в нижнем правом секторе шкалы. На дисплее отобразится текущая температура в градусах Цельсия. Если показания остаются стабильными при отсутствии воздействия на термопару, это подтверждает корректность соединения.

Для измерений важно избегать перегиба кабеля термопары и прямого контакта с токопроводящими элементами. При повреждении изоляции возможны ложные значения или выход мультиметра из строя.

Если термопара отсутствует или неисправна, мультиметр DT 838 можно использовать с совместимыми термопарами типа K, соблюдая полярность подключения и проверяя совместимость штекера с входными разъёмами прибора.

Выбор режима измерения температуры на панели прибора

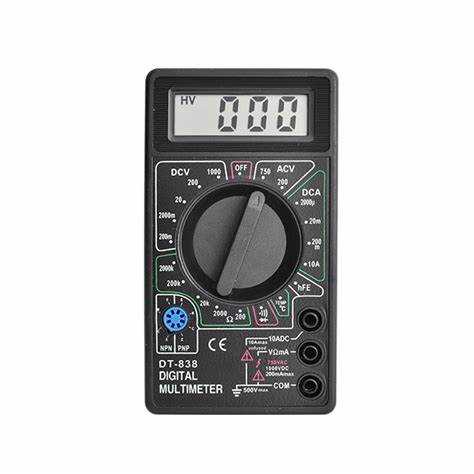

На передней панели мультиметра DT 838 предусмотрен поворотный переключатель режимов. Для измерения температуры необходимо установить его в положение с маркировкой «°C». Этот режим обозначается отдельно и не совмещён с другими функциями, что исключает путаницу при выборе.

Переключатель следует вращать аккуратно, до фиксации на нужной позиции. Если выбрать соседний режим, например «V» или «Ω», термопара не будет работать корректно, а отображаемые данные будут недостоверными. Мультиметр не подаёт звуковых сигналов при ошибочном выборе, поэтому важно визуально контролировать положение ручки.

Перед включением режима «°C» необходимо убедиться, что термопара подключена в разъёмы «COM» и «V/Ω/mA» с соблюдением полярности: красный провод – в правый разъём, чёрный – в левый. После установки режима и подключения датчика прибор автоматически начнёт отображать температуру на экране.

Если значение на дисплее остаётся неизменным или появляется индикация перегрузки («1» на старшем разряде), это указывает на неправильное подключение или повреждение термопары. В таком случае следует отключить питание и проверить все соединения.

Проверка работоспособности термопары перед измерением

Перед началом измерений необходимо убедиться в исправности термопары, поставляемой с мультиметром DT 838. Даже незначительное повреждение или загрязнение контактов может привести к некорректным показаниям температуры.

Порядок проверки:

1. Осмотрите зонд термопары на наличие повреждений изоляции, перегибов или следов перегрева. Повреждённая термопара подлежит замене.
2. Очистите металлический наконечник термопары от окислов и загрязнений. Используйте спирт и мягкую ткань.
3. Подключите термопару к разъёму мультиметра, соблюдая полярность: красный штекер – в гнездо VΩmA, чёрный – в COM.
4. Установите переключатель режимов на значок «°C».
5. Держите наконечник термопары пальцами или прикоснитесь к нему тёплой поверхностью. На экране должно отобразиться значение, близкое к температуре тела или объекта (обычно 28–37 °C при прикосновении пальцами).

Если показания не изменяются или остаются на нулевом уровне, проверьте следующие моменты:

• Плотность подключения термопары в разъёме мультиметра.
• Целостность проводников термопары – при обрыве измерение невозможно.
• Работоспособность мультиметра в других режимах (например, измерение напряжения), чтобы исключить внутренние неисправности прибора.

Для более точной диагностики можно временно заменить термопару на заведомо исправную аналогичную модель типа K. Если с новой термопарой показания появляются, старая – неисправна и требует замены.

Правила размещения термопары для точного замера

Для получения достоверного значения температуры с использованием мультиметра DT 838 важно обеспечить корректный контакт термопары с измеряемой поверхностью. Рабочий конец зонда должен плотно прилегать к объекту без воздушного зазора. Это особенно критично при измерении температуры металлов, труб или нагревательных элементов.

При контроле температуры жидкости наконечник термопары должен быть полностью погружён в среду, но не касаться стенок сосуда, чтобы избежать искажения показаний. Минимальная глубина погружения – не менее 10 мм, при этом кабель не должен натягиваться или перегибаться.

В условиях сильных перепадов температур или наличия сквозняков желательно экранировать зону замера от внешних потоков воздуха. Например, можно использовать теплоизоляционные прокладки или временные экраны из фольги.

При замерах на движущихся или вибрирующих объектах зонд необходимо зафиксировать с помощью жаростойкой ленты или термостойких хомутов. Недопустимо, чтобы термопара самопроизвольно смещалась во время измерения – это приведёт к колебаниям показаний.

Важно соблюдать полярность подключения: красный провод обычно является отрицательным, а синий или жёлтый – положительным. Неверное подключение снижает точность или полностью искажает результат.

Избегайте размещения термопары рядом с источниками электромагнитных помех: индукционные плиты, трансформаторы и импульсные блоки питания могут вносить нестабильность в измерения. При необходимости – используйте экранированные провода.

Измерение температуры жидкости, воздуха и твёрдых поверхностей

Для измерения температуры различных сред мультиметром DT 838 используется термопара типа K, входящая в комплект прибора. Точность измерения зависит от правильного контакта чувствительного элемента с объектом и соответствия метода характеру среды.

Жидкости: перед погружением термопары убедитесь, что контактный наконечник полностью изолирован от контакта с водой, если используется не герметичная модель. Погружение выполняется только наконечником, не затрагивая пластиковую часть. Измерение проводят при стабильной температуре без перемешивания жидкости. Не допускается касание стенок сосуда – это приведёт к искажению показаний.

Воздух: для измерения температуры воздуха термопара должна находиться в точке, удалённой от источников тепла или сквозняков. Время стабилизации показаний – не менее 15 секунд. Для повышения точности при низкой теплопередаче рекомендуется использовать защитный экран с вентиляцией, если измерение проводится на улице или в помещении с переменными условиями.

Твёрдые поверхности: контактный наконечник термопары плотно прижимается к объекту. Поверхность должна быть сухой, чистой и лишённой жирных следов. При необходимости можно использовать термопасту с нейтральной химической активностью, чтобы улучшить тепловой контакт. Измерения проводятся при минимальном касательном движении, чтобы избежать отклонений от вибрации или кратковременного отрыва от поверхности.

Чтение показаний и интерпретация результата

После подключения термопары к мультиметру DT 838 и выбора режима измерения температуры необходимо зафиксировать показания на дисплее. Отображаемое значение соответствует напряжению, преобразованному в температуру с учётом типа термопары (обычно K-типа).

• При измерении температуры поверхности важно обеспечить плотный контакт термопары с объектом для минимизации погрешностей.
• Если температура измеряется в воздухе или жидкости, учитывайте влияние окружающей среды и возможное время установления температуры.

Для оценки точности следует учитывать технические характеристики мультиметра и термопары:

• Погрешность мультиметра DT 838 при измерении температуры обычно составляет ±1,0% + 2 цифры дисплея.
• Погрешность зависит также от качества термопары и правильности её подключения.

При анализе результата:

1. Проверьте, соответствует ли измеренное значение ожидаемому диапазону для исследуемого объекта.
2. Если показания нестабильны или резко меняются, проверьте контакты термопары и целостность кабеля.
3. Для длительных измерений рекомендуется периодически калибровать прибор с эталонным термометром.

При работе с разными типами поверхностей учитывайте коэффициенты теплопередачи и возможное влияние изоляции или загрязнений на поверхности, которые могут исказить показания.

Возможные ошибки при измерении и их устранение

Неправильное подключение термопары к мультиметру DT 838 приводит к отсутствию или искажению показаний. Контакты должны быть чистыми и плотно закреплёнными. Используйте соответствующий разъём и полярность, обозначенную на приборе.

Использование термопары другого типа вызывает значительную погрешность. DT 838 рассчитан на термопары типа K, при подключении других типов требуется калибровка или корректировка результата.

Сбой показаний может возникать из-за повреждений изоляции термопары. Визуально осмотрите провод на наличие надрывов или обрывов, при необходимости замените датчик.

Влияние температуры окружающей среды на соединительные провода может вносить дополнительные ошибки. Минимизируйте длину проводов и избегайте контакта с нагревающимися элементами.

Неправильный выбор режима измерения на панели прибора и отсутствие компенсации холодного спая ухудшают точность. Убедитесь, что активирован режим температуры и включена компенсация холодного спая, если прибор это поддерживает.

При измерении температуры жидкостей важно обеспечить плотный контакт термопары с измеряемой средой, иначе показания будут занижены. Используйте дополнительный теплообменник или держите термопару в толще жидкости, избегая воздушных пузырей.

Влажность и загрязнения на поверхности термопары снижают чувствительность. Регулярно очищайте контактную часть спиртовым раствором или сухой тканью.

Резкие колебания температуры вызывают инерционное запаздывание показаний. Для стабильного результата измеряйте после установления постоянной температуры не менее 10-15 секунд.

Вопрос-ответ:

Как правильно подключить термопару к мультиметру DT 838 для измерения температуры?

Для подключения термопары к мультиметру DT 838 нужно убедиться, что прибор выключен. Затем разъём термопары вставляют в соответствующий гнездо на мультиметре, обычно обозначенное символом температуры или буквами «TEMP». При этом полярность важна: красный провод подключается к положительному входу, а жёлтый или другой провод — к отрицательному. После подключения включают прибор и устанавливают режим измерения температуры. Если термопара подключена неправильно, показания будут искажены или отсутствовать.

Какие типы термопар совместимы с мультиметром DT 838?

Мультиметр DT 838 рассчитан на использование термопары типа K, которая состоит из хромель-алюмелевого сплава. Этот тип термопары подходит для измерения температуры в широком диапазоне — от приблизительно -50 до +1300 градусов Цельсия. Использование другого типа термопары может привести к некорректным результатам, так как прибор калиброван именно под тип K.

Какие ошибки могут возникнуть при измерении температуры с помощью DT 838 и как их устранить?

Чаще всего встречаются ошибки, связанные с неправильным размещением термопары, её повреждением или плохим контактом в разъёмах. Например, если термопара не плотно прилегает к измеряемой поверхности, показания будут занижены. Также возможны ошибки из-за перепутанной полярности при подключении или повреждений провода. Чтобы снизить погрешность, стоит проверить целостность термопары, убедиться в плотном контакте с объектом и правильном подключении к прибору.

Можно ли использовать мультиметр DT 838 для измерения температуры жидкости? Какие особенности нужно учесть?

Да, DT 838 подходит для измерения температуры жидкостей, но необходимо учитывать, что термопара должна быть полностью погружена в жидкость, чтобы получить точные данные. При этом важно избегать контакта термопары с металлом емкости, так как это может исказить показания. Для повышения точности стоит использовать термопару с изоляцией, устойчивой к воздействию жидкости, и тщательно очищать её после измерений, чтобы избежать коррозии.

Как правильно интерпретировать показания мультиметра DT 838 при измерении температуры?

После подключения термопары и выбора соответствующего режима на дисплее мультиметра отобразится числовое значение температуры. Это значение выражено в градусах Цельсия или Фаренгейта, в зависимости от установленного режима. Следует учитывать, что резкие изменения показаний могут быть связаны с непостоянным контактом или быстрым перемещением термопары. Для получения стабильных данных стоит держать датчик неподвижно на объекте в течение нескольких секунд.

Как правильно подключить термопару к мультиметру DT 838 для измерения температуры?

Для корректного подключения термопары к мультиметру DT 838 сначала убедитесь, что прибор выключен. Найдите на мультиметре специальные гнезда для термопары — обычно они обозначены как «TEMP» или имеют соответствующую маркировку. Вставьте штекер термопары в эти разъёмы, соблюдая полярность: красный провод чаще всего подключается к положительному контакту, а белый или другой цвет — к отрицательному. После подключения включите мультиметр и выберите режим измерения температуры. Важно убедиться, что соединения плотные, чтобы избежать ошибок в показаниях. Если термопара не подключена правильно, прибор не сможет корректно считывать температуру.
