Выключатель с индикатором позволяет визуально определить состояние цепи – включен ли свет или обесточена ли линия. Такой выключатель может быть оборудован неоновой лампой или светодиодом, подключёнными параллельно или через резистор, в зависимости от назначения индикатора.
Существуют два основных типа индикаторов: светящийся при выключенном свете (подсветка самого выключателя) и светящийся при включенной нагрузке. В первом случае индикатор подключается параллельно контактам выключателя, во втором – параллельно нагрузке. Правильная схема подключения зависит от логики работы и электрических параметров используемого оборудования.
Для монтажа потребуется однополюсный выключатель с индикатором, провода сечением не менее 1,5 мм² (для освещения), монтажная коробка, клеммы или колодки для соединения. При установке обязательно отключают питание на щитке и проверяют отсутствие напряжения тестером. Работа выполняется по схеме, соответствующей типу индикатора: либо с отдельной нейтралью, либо без неё, с использованием фазного провода через лампу.
Если подключение производится к светодиодной или энергосберегающей лампе, важно учитывать возможное паразитное свечение при использовании индикатора. В таких случаях устанавливается дополнительный резистор (например, 100 кОм, 0,5 Вт) или RC-цепочка для предотвращения ложного срабатывания лампы при выключенном выключателе.
При выборе выключателя с индикатором важно заранее изучить его схему подключения, указанную производителем. Некоторые модели требуют наличия нулевого провода в распределительной коробке, что не всегда предусмотрено в старых электропроводках. Нарушение схемы может привести к неправильной работе устройства или короткому замыканию.
Определение типа индикатора и его принципа работы
Существуют два основных типа индикаторов в выключателях: неоновые лампы и светодиоды. Каждый из них имеет различный принцип работы и требования к подключению.
Неоновый индикатор представляет собой газоразрядную лампу, которая начинает светиться при подаче переменного напряжения около 90 В и выше. Он подключается параллельно нагрузке и используется в основном для индикации включённого состояния. Поскольку неоновая лампа потребляет микротоки, она не оказывает влияния на работу бытовых устройств и не требует отдельного питания.
Светодиодный индикатор отличается полярностью и малым рабочим напряжением – обычно 2–3 В. Для его подключения требуется резистор токоограничения, а также соблюдение правильной полярности. Такой индикатор может применяться как для индикации включения, так и для подсветки выключателя в выключенном состоянии, если он соединён параллельно контактам в обход нагрузки.

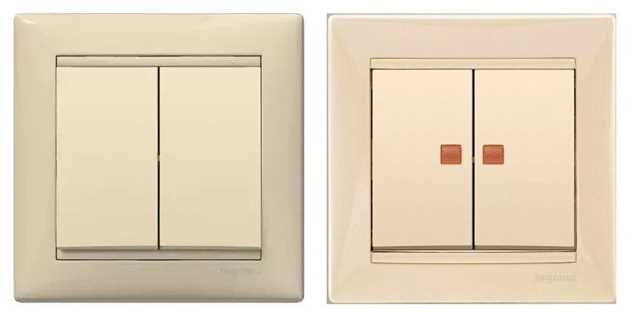

Перед подключением важно определить, какой тип индикатора используется: неоновый не имеет полярности и легко опознаётся по тусклому оранжевому свечению, тогда как светодиод даёт яркое направленное свечение и может не работать при переполюсовке. Выбор резистора для светодиода рассчитывается по формуле: R = (U сети — U светодиода) / I, где U сети – напряжение сети, U светодиода – прямое напряжение диода, I – рабочий ток (обычно 10–20 мА).
Схема подключения одноклавишного выключателя с неоновой подсветкой
Одноклавишный выключатель с неоновой подсветкой подключается параллельно нагрузке, при этом индикатор горит только при разомкнутой цепи. Подсветка встроена внутрь корпуса выключателя и состоит из неоновой лампы с ограничительным резистором.
Для корректной работы необходима следующая схема: фазный провод подводится к входной клемме выключателя, а выходной контакт соединяется с нагрузкой – например, с лампой накаливания. Нейтраль напрямую подключается к светильнику. Индикатор включается между входной и выходной клеммами, то есть параллельно разомкнутому выключателю.
При отключённом свете, через индикатор проходит слабый ток, достаточный для свечения неоновой лампы, но недостаточный для включения самой нагрузки. После замыкания клавиши ток обходит подсветку, и она гаснет.
Такое подключение не совместимо с лампами на базе электронных балластов, КЛЛ или светодиодами без подавляющего резистора, так как даже минимальный ток от неонового индикатора может вызывать мигание или остаточное свечение ламп.
Схема не требует отдельного нулевого провода к выключателю, так как используется только фазный провод и контакт с нагрузкой. При монтаже важно строго соблюдать порядок подключения, чтобы избежать переполюсовки и сбоев в работе подсветки.
Для устранения возможных помех при использовании современных ламп рекомендуется включать параллельно нагрузке дополнительный резистор на 100 кОм мощностью 0,5 Вт или использовать выключатели с LED-подсветкой, адаптированные для работы с импульсными драйверами.
Подключение выключателя с индикатором к лампе накаливания
Для корректной работы индикатора внутри выключателя при подключении к лампе накаливания необходимо обеспечить параллельное подключение индикатора к контактам выключателя. В выключателе с подсветкой неоновый или светодиодный индикатор включается в цепь между входной клеммой фазы и выходной клеммой на нагрузку.

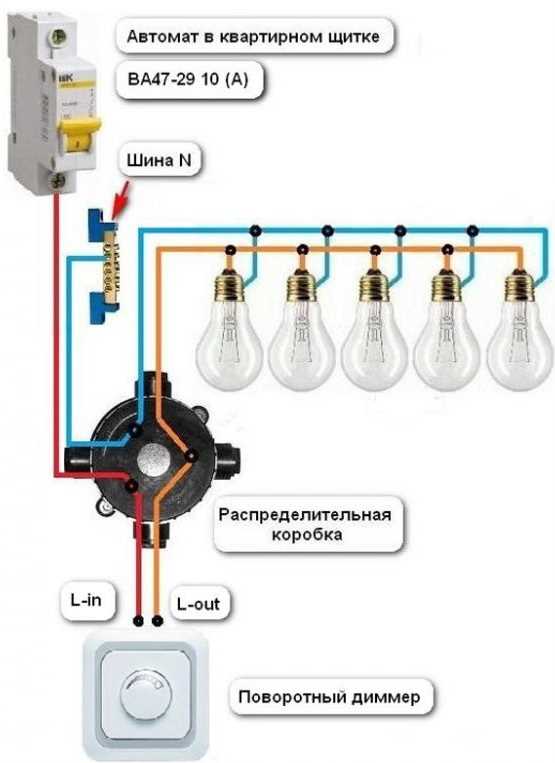

Подвод фазы осуществляется к входной клемме выключателя. С выхода подается фаза на лампу. Ноль подключается напрямую к патрону лампы. При разомкнутом выключателе ток малого значения проходит через индикатор и замыкается на ноль через спираль лампы, вызывая слабое свечение индикатора.
Лампа накаливания с высоким сопротивлением спирали не реагирует на этот ток, поэтому не мигает и не загорается при выключенном свете. Это обеспечивает полную совместимость с индикатором без дополнительных элементов.
Недопустимо подключение фазы напрямую на лампу – в этом случае индикатор работать не будет. Также не рекомендуется использовать выключатели с индикатором в цепях, где фаза прерывается после лампы: индикатор останется без питания.
При подключении проводов необходимо соблюдать цветовую маркировку: фаза (обычно коричневый или черный) идет на вход выключателя, нейтраль (синий) – напрямую к лампе. Соединения выполняются в монтажной коробке с использованием клемм WAGO или винтовых колодок.
Подключение выключателя с индикатором к светодиодной лампе
При подключении выключателя с неоновой подсветкой к светодиодной лампе возникают паразитные токи через индикатор, которые могут вызывать мерцание или самопроизвольное свечение лампы в выключенном состоянии. Это связано с тем, что даже минимального тока, проходящего через индикатор, достаточно для зарядки встроенного конденсатора драйвера светодиода.
Чтобы устранить этот эффект, необходимо установить шунтирующий резистор или RC-цепочку параллельно светильнику. Рекомендуемое значение резистора – от 47 кОм до 100 кОм, мощностью не менее 0,5 Вт. Альтернативный вариант – установка RC-цепи: например, 100 нФ / 630 В + 100 кОм. Это обеспечит стекание остаточного тока и предотвратит ложное срабатывание.

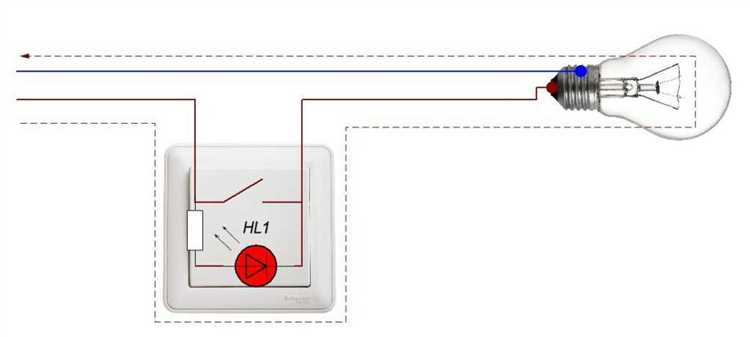

Подключение производят следующим образом: фазный провод подают на вход выключателя, выход соединяют с фазой лампы. Ноль подают напрямую к лампе. Индикатор внутри выключателя подключается параллельно разомкнутым контактам, и в выключенном состоянии ток течёт через индикатор и нагрузку. Именно этот ток необходимо шунтировать.
Использование дешёвых ламп с чувствительными драйверами увеличивает риск нестабильной работы при наличии индикатора. При подборе компонентов важно учитывать конкретные характеристики светильника и при необходимости использовать проверенные RC-фильтры заводского исполнения.

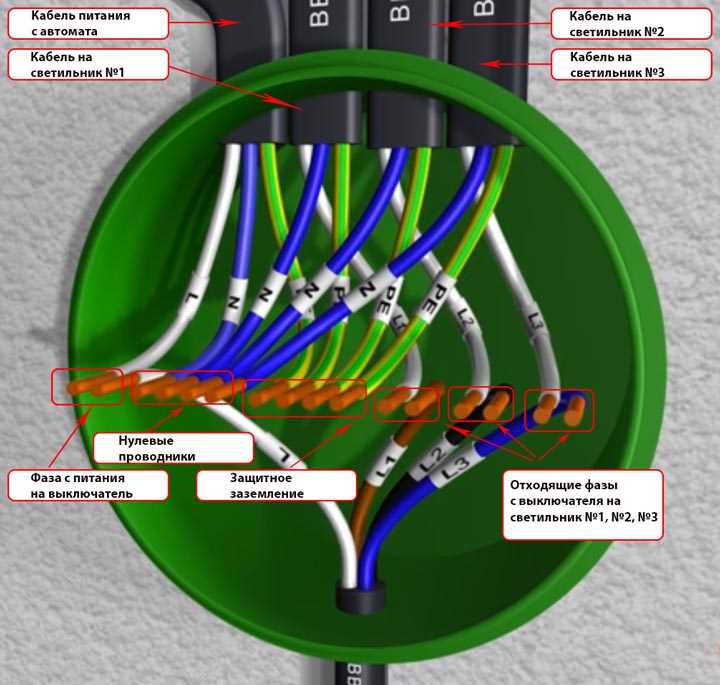

Особенности подключения при двухпроводной и трехпроводной разводке
Выключатели с индикатором могут подключаться как в двухпроводных, так и в трехпроводных схемах, но способ подключения и работа индикатора существенно отличаются.
Двухпроводная разводка подразумевает отсутствие нулевого провода в монтажной коробке выключателя. В этой схеме:
- В коробку выключателя приходит только фазный провод, разрываемый выключателем.
- Индикатор включается параллельно контактам выключателя и подключается между входной и выходной клеммами.
- Питание индикатора обеспечивается за счёт тока, проходящего через нагрузку (лампу), даже когда выключатель разомкнут.
Важные моменты при двухпроводной схеме:
- Светодиодные лампы с малым током утечки могут мигать или слабо светиться из-за наличия постоянного тока через индикатор. Это особенно заметно при выключенном свете.
- Для устранения проблемы устанавливают шунтирующее сопротивление или конденсатор параллельно лампе (например, RC-цепочку типа 0,1 мкФ × 400 В + 100 кОм).
Трехпроводная разводка включает фазу, ноль и отходящий фазный провод в коробке выключателя. Такая схема позволяет:
- Подключить индикатор напрямую между фазой и нулём, что обеспечивает стабильную и корректную работу независимо от типа лампы.
- Избежать паразитного свечения светодиодных источников света, поскольку ток индикатора не проходит через лампу.
Рекомендации при трехпроводной схеме:
- Убедиться в наличии заземления и корректной маркировке проводов.
- Подключение индикатора выполнять по заводской схеме, предусмотренной производителем выключателя.
- Не использовать схему с нулем без проверки системы заземления, особенно в старом фонде с TN-C разводкой.
Выбор схемы подключения зависит от наличия нулевого провода в монтажной коробке. В случае отсутствия нуля рекомендуется либо использовать совместимые лампы, либо перевести линию на трехпроводную разводку с занулением.
Проверка работы индикатора и устранение типичных ошибок
Для проверки индикатора выключателя используйте мультиметр в режиме измерения напряжения или тестер с функцией прозвонки. Подключите выключатель к сети и проверьте наличие напряжения на клеммах индикатора при включённом и выключенном состоянии.
Если индикатор не горит, выполните следующие проверки:
- Проверьте правильность подключения проводов: индикатор должен быть подключён к фазе и нейтрали (в трёхпроводной системе) или фазе и нагрузке (в двухпроводной).
- Осмотрите контакты на наличие окисления или ослабления крепления, что может вызвать обрыв цепи.
- Убедитесь, что лампа или светодиод в индикаторе не перегорели, при необходимости замените выключатель.
- Проверьте напряжение в сети, оно должно соответствовать номиналу индикатора (обычно 220–240 В).
- При использовании светодиодных ламп обратите внимание на возможное слабое свечение индикатора из-за низкого тока нагрузки – рекомендуется использовать специальные выключатели с индикаторами, рассчитанными на LED-нагрузку.
Если индикатор горит постоянно или мигает:
- Проверьте, нет ли утечки тока через нагрузку или неправильного подключения нуля.
- Проверьте, не подключён ли индикатор параллельно с лампой, что вызывает подсветку даже при выключенном состоянии.
- При наличии переключателей с подсветкой убедитесь в правильности подключения по схеме производителя.
Для окончательной проверки после устранения ошибок включите и выключите выключатель несколько раз, контролируя поведение индикатора и освещения. Если проблема сохраняется, проверьте работоспособность самого выключателя или обратитесь к электрику для диагностики цепи.
