Сварочный инвертор – это устройство, преобразующее переменный ток в постоянный, что позволяет значительно повысить эффективность сварки. Для самостоятельной сборки такого устройства потребуется не только теоретическое знание принципа работы инвертора, но и умение правильно подобрать комплектующие, а также опыт в пайке и монтаже электроники.
Для начала необходимо определиться с основными компонентами инвертора. В стандартную схему входят: трансформатор, диоды, конденсаторы, транзисторы, а также управляющая плата. Каждый из этих элементов выполняет свою задачу: трансформатор преобразует напряжение, диоды выпрямляют ток, а транзисторы обеспечивают стабильную работу устройства.
Одним из ключевых моментов при сборке является правильный выбор транзисторов и диодов, поскольку от их качества напрямую зависит стабильность работы устройства. Неправильный подбор элементов может привести к перегреву или нестабильности работы инвертора. Рекомендуется использовать высококачественные компоненты с хорошими техническими характеристиками, чтобы минимизировать риски поломок.
Дополнительные советы: для создания инвертора лучше использовать плату с радиаторами для охлаждения, поскольку процесс сварки требует высокой мощности и интенсивной работы устройства. Также важен выбор качественного блока питания, так как его мощность должна соответствовать потребляемой мощности инвертора.
Самостоятельная сборка сварочного инвертора – это сложный процесс, который требует терпения и внимательности. При соблюдении всех инструкций и правильном подходе вы получите устройство, не уступающее по качеству промышленным моделям.
Выбор компонентов для сварочного инвертора
Следующий компонент – диоды. Для выпрямления тока используются быстродействующие диоды с высоким порогом обратного напряжения. Это обеспечит стабильную работу инвертора при различных нагрузках. Для повышения надёжности и защиты схемы, рекомендуется использовать диоды с высоким запасом прочности.
Для фильтрации помех и сглаживания выходного сигнала необходимо правильно подобрать конденсаторы. Основной параметр – ёмкость, которая зависит от выходного напряжения и требуемой стабильности тока. Керамические конденсаторы часто оказываются оптимальным вариантом для таких схем.
Для управления инвертором потребуется микросхема, которая будет регулировать частоту импульсов и стабилизировать процесс работы. Важно выбрать чип с возможностью точной настройки рабочих характеристик и защиты от перегрузок.
Ключевыми элементами, влияющими на эффективность системы, являются также резисторы и катушки индуктивности. Резисторы подбираются с учётом рабочей мощности и номиналов, а катушки индуктивности – по индуктивности, которая влияет на стабильность работы инвертора при изменении тока.
При выборе корпуса важно учитывать теплоотвод. Материалы для корпуса должны обеспечивать хорошую вентиляцию и защиту от перегрева. В качестве материала корпуса часто используют алюминий или сталь, которые хорошо проводят тепло и обеспечивают необходимую защиту компонентов.
Схема подключения и особенности разводки проводов
При сборке сварочного инвертора важно правильно подключить все компоненты и грамотно выполнить разводку проводов. Это обеспечит стабильную работу устройства и безопасность пользователя.
Основные элементы, которые необходимо подключить: трансформатор, диоды, конденсаторы и управляющая схема. Все они требуют качественного соединения с проводами, которые должны быть правильно изолированы и зафиксированы.
Особенности разводки проводов:
1. Важно использовать провода с достаточной нагрузочной способностью. Для силовых цепей следует выбирать медные провода с сечением не менее 2.5 мм². Для управляющих цепей можно использовать провода с меньшим сечением, но не менее 1 мм².
2. Проводка должна быть организована так, чтобы избежать перекрещивания проводов, что может привести к короткому замыканию или помехам в работе устройства. Разводку следует делать аккуратно, укладывая провода в держатели или каналы.
4. Все соединения должны быть надежно закреплены с помощью зажимов и клемм. Использование изоляции на проводах обязательное требование, чтобы избежать коротких замыканий и других аварийных ситуаций.
Схема подключения:
Для удобства монтажа рекомендуется использовать стандартную схему инвертора, где каждый компонент соединяется через отдельные клеммы или разъемы. Особое внимание следует уделить правильному подключению трансформатора, который является основным элементом, преобразующим напряжение.
Также важно учитывать расположение всех элементов в корпусе устройства. Они должны быть защищены от перегрева и механических повреждений, а проводка – правильно зафиксирована, чтобы избежать перекоса или повреждения.

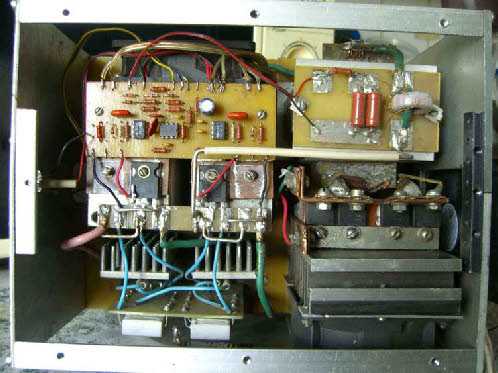

Как правильно собрать и установить трансформатор
Для начала определите необходимые параметры трансформатора, исходя из мощности вашего инвертора. Обычные сварочные инверторы требуют трансформаторов с выходным напряжением от 50 до 80 В, в зависимости от модели. Рассчитывайте ток на основе желаемой мощности устройства и сопротивления нагрузки.
Сборка трансформатора начинается с выбора правильной обмотки. Для первичной обмотки используйте провод с диаметром, подходящим для требуемого тока. Для вторичной обмотки важно учесть, что количество витков влияет на выходное напряжение. Для сварочных инверторов часто используют трансформаторы с большой числовой плотностью витков на виток.
После намотки обмоток убедитесь, что они правильно изолированы. Применяйте лак для изоляции или подходящие изоляционные материалы, чтобы избежать коротких замыканий.
Установка трансформатора требует внимательности. Разместите его в корпусе так, чтобы он был надежно закреплен, а также обеспечивалась вентиляция для предотвращения перегрева. Трансформатор должен быть изолирован от всех металлических частей корпуса, чтобы избежать замыкания.
Когда трансформатор установлен, проверьте его на отсутствие коротких замыканий с помощью мультиметра. Подключите его к схемам инвертора и проверьте работу устройства на малых токах, постепенно увеличивая нагрузку.
Не забывайте, что правильная установка трансформатора напрямую влияет на безопасность работы устройства. Поэтому уделите внимание качеству изоляции и надежности всех соединений.

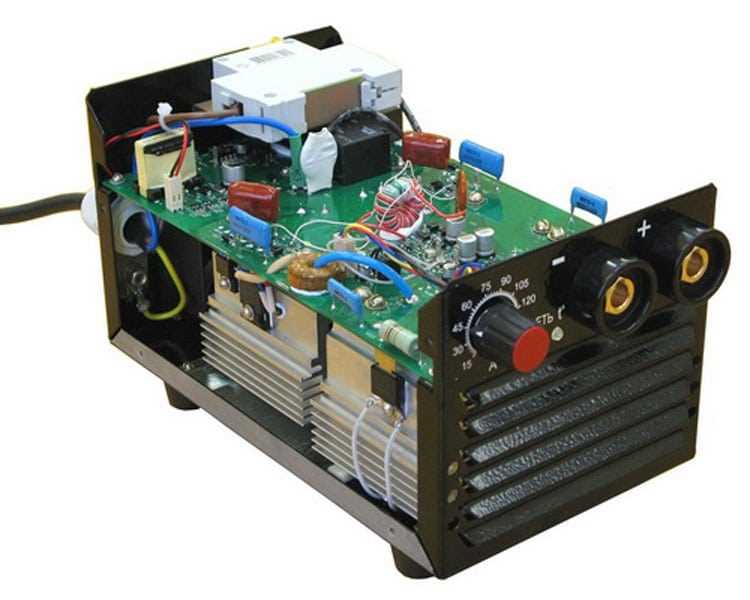

Подключение и настройка выпрямителя для инвертора
Для подключения выпрямителя к инвертору потребуется:
- Выпрямительный мост (диодный или тиристорный) для преобразования тока.
- Конденсатор для фильтрации пульсаций выходного тока.
- Дроссель или катушка для сглаживания пульсаций.
- Термореле или защита от перегрева для предотвращения повреждения компонентов.
Процесс подключения выпрямителя можно разделить на несколько этапов:
- Подключение фильтрующего конденсатора: разместите конденсатор на выходе выпрямителя, чтобы минимизировать пульсации и улучшить качество постоянного тока.
- Установка дросселя: соедините дроссель с выходом фильтра для дополнительного сглаживания пульсаций и защиты от импульсных помех.
- Установка термореле: подключите термореле, которое будет отключать систему при перегреве элементов выпрямителя.
После подключения выпрямителя необходимо настроить его работу для достижения оптимальных характеристик сварки:
- Проверьте уровень напряжения на выходе выпрямителя. Он должен соответствовать требованиям для работы инвертора.
- Регулировка тока: настройте параметры выпрямителя так, чтобы выходной ток был стабильным и соответствовал заявленным характеристикам сварочного аппарата.
- Проверьте стабильность выходного напряжения и тока, используя мультиметр или осциллограф для анализа пульсаций.
- Настройте защиту от перегрева и короткого замыкания для повышения безопасности работы устройства.
После завершения настройки выпрямитель должен быть готов к эксплуатации. Рекомендуется регулярно проверять его работоспособность и состояние фильтрующих компонентов.
Роль конденсаторов в конструкции инвертора и их подключение
Конденсаторы в конструкции сварочного инвертора выполняют несколько ключевых функций, обеспечивающих его стабильную работу. Главная роль заключается в сглаживании выходного сигнала и уменьшении помех, что критично для качественного сварочного процесса. Они фильтруют высокочастотные колебания, повышая эффективность работы инвертора, особенно при импульсной сварке.
Конденсаторы используются для стабилизации напряжения на выходе инвертора. Они сглаживают пульсации, что позволяет уменьшить эффект «мигающего дуги» и обеспечивает постоянство сварочного тока. Особенно важен выбор подходящих конденсаторов для фильтрации высокочастотных помех, которые могут нарушать стабильность работы оборудования.
Типичные конденсаторы, используемые в инверторах, – электролитические и керамические. Электролитические конденсаторы имеют большую емкость и обычно используются для сглаживания постоянного тока, тогда как керамические обеспечивают стабилизацию переменного тока и фильтрацию высокочастотных сигналов.
При подключении конденсаторов важно правильно определить их емкость и напряжение. Низкое напряжение конденсатора может привести к его перегрузке и выходу из строя. Рекомендуется использовать конденсаторы с запасом по напряжению, чтобы исключить возможность перегрева и выхода из строя при пиковых нагрузках.
При установке конденсаторов необходимо учитывать их размещение в цепи. В идеале они должны быть расположены как можно ближе к выходному транзистору инвертора, что способствует эффективному сглаживанию пульсаций. Рекомендуется также обеспечить хорошее охлаждение для предотвращения перегрева, особенно для крупных электролитических конденсаторов, которые склонны к нагреву при интенсивной эксплуатации.
Проверка и тестирование собранного устройства
После завершения сборки сварочного инвертора необходимо провести несколько тестов для проверки его работоспособности и безопасности. Начать следует с визуального осмотра устройства на наличие повреждений или ошибок в подключении проводов.
Первым шагом является проверка целостности всех соединений. Убедитесь, что все контакты надежно закреплены, а провода не имеют повреждений или изломов. При необходимости подтяните соединения, чтобы исключить возможные проблемы с контактами в будущем.
После проверки соединений можно приступать к тестированию устройства без нагрузки. Включите инвертор и убедитесь, что индикаторы работают корректно, а устройство не перегревается в процессе работы. Это можно проверить, подержав устройство включенным несколько минут. При отсутствии перегрева можно переходить к следующему этапу.
Затем подключите инвертор к сварочному аппарату или другим тестовым нагрузкам для проверки его функциональности. Во время работы инвертора проверьте стабильность тока и напряжения, используя мультиметр. Это поможет убедиться, что устройство стабильно выдает требуемые параметры без значительных отклонений.
Проведите тестирование на максимальной мощности, чтобы убедиться, что инвертор справляется с нагрузкой без перегрева или сбоя в работе. Важно также следить за уровнем шума, который может указывать на проблемы с трансформатором или вентилятором охлаждения.
После завершения всех тестов обязательно выполните проверку на безопасность: убедитесь, что корпус инвертора заземлен, а все элементы устройства изолированы от случайных контактов. Это предотвратит возможные электрические удары в случае неисправностей.
Устранение распространённых проблем при сборке инвертора
Ещё одной частой ошибкой является использование низкокачественных или неподходящих материалов. При сборке инвертора необходимо тщательно выбирать компоненты, учитывая их технические характеристики. Особенно важно выбирать транзисторы, диоды и конденсаторы, которые соответствуют требованиям по мощности и напряжению. Не стоит экономить на деталях, так как это может привести к быстрому выходу устройства из строя.
Перегрев компонентов – ещё одна распространённая проблема. Это может быть связано как с неправильным выбором элементов, так и с недостаточным охлаждением. Для предотвращения перегрева важно обеспечить хорошую теплоотводящую способность корпуса и правильно разместить радиаторы на элементах, которые подвержены перегреву, таких как транзисторы и диоды. Хорошая вентиляция корпуса инвертора также существенно снизит риск перегрева.
Другой типичный сбой связан с плохими контактами в соединениях проводов и деталей. Плохие пайки или разъёмы могут привести к нестабильной работе инвертора, а иногда и к его полному выходу из строя. Важно следить за качеством пайки, используя качественные припои и избегая перегрева компонентов при пайке.
Не последним источником проблем является неправильная настройка выпрямителя. Если выпрямитель настроен неверно, это может привести к снижению эффективности работы инвертора или даже его повреждению. Для корректной настройки важно соблюдать правильную последовательность действий и проверять выходные параметры устройства после сборки.
Вопрос-ответ:
Что нужно для сборки сварочного инвертора?
Для начала вам понадобятся компоненты, такие как трансформатор, диоды, транзисторы, конденсаторы и управление. Важно тщательно выбирать детали, соответствующие напряжению и току, которые будут использоваться в устройстве. Также понадобятся инструменты для пайки, сборки схемы и настройки.
Как выбрать компоненты для сварочного инвертора?
При выборе компонентов для инвертора важно учитывать параметры напряжения и тока. Например, транзисторы должны быть рассчитаны на рабочие токи, а диоды на высокие пиковые напряжения. Конденсаторы влияют на фильтрацию и стабилизацию работы устройства. Старайтесь выбирать качественные элементы, так как это обеспечит долговечность и стабильность работы инвертора.
Какие проблемы могут возникнуть при сборке сварочного инвертора?
Наиболее частые проблемы включают неправильное подключение компонентов, например, диодов или транзисторов, что может привести к перегреву или короткому замыканию. Также можно столкнуться с проблемами в стабилизации тока, если конденсаторы неправильно подобраны или их емкость недостаточна для работы с высоким током. Тщательная проверка схемы и компонентов помогает избежать этих проблем.
Как проверить работоспособность сварочного инвертора после сборки?
Для проверки инвертора нужно начать с тестирования его напряжения и тока на выходе. Также важно проверить стабильность работы устройства при различных нагрузках. Лучше всего использовать тестовую нагрузку, чтобы точно измерить, как инвертор ведет себя при высоких токах. Если система работает корректно и не перегревается, инвертор готов к использованию.
Какие особенности есть при подключении и разводке проводов в инверторе?
При подключении проводов важно учитывать полярность и мощности отдельных элементов схемы. Ошибки в разводке могут привести к перегрузке или короткому замыканию. Важно использовать качественные провода, которые выдержат высокие токи, и не забывать про хорошее соединение для предотвращения потерь энергии. Также стоит избегать перекручивания и перегибов проводов, чтобы они не перегревались.
Какие основные этапы нужно пройти при сборке сварочного инвертора своими руками?
Сборка сварочного инвертора включает несколько важных этапов. Начать стоит с выбора подходящих компонентов. Для этого нужно заранее определить, какие характеристики будут необходимы для вашего устройства, например, мощность, номинальные параметры напряжения и тока. Далее следует монтаж схемы, где важную роль играют правильное соединение всех деталей. Обязательно нужно соблюсти все меры безопасности, чтобы избежать коротких замыканий и других неисправностей. После сборки основного блока, приступают к подключению выпрямителя и трансформатора. Когда все части инвертора собраны, важно провести проверку устройства на устойчивость к перегрузкам, правильность работы всех элементов. Финальный этап – настройка и тестирование устройства в реальных условиях работы, чтобы удостовериться в его надежности и эффективности. Если на каком-то из этапов возникают проблемы, необходимо исправить их до финальной сборки устройства.
