Большинство блоков питания, особенно формата ATX, комплектуются проводами с разъёмами для компонентов, которые не используются в конкретной сборке. Например, в современных системах часто отсутствуют накопители с разъёмом Molex или не требуется подключение нескольких видеокарт. Избыточные провода не только занимают пространство внутри корпуса, но и мешают циркуляции воздуха, что повышает температуру и уровень шума от вентиляторов.
Удаление ненужных проводов позволяет улучшить воздушный поток, упростить укладку оставшихся кабелей и сделать систему эстетичнее. При этом важно не просто отрезать провода, а демонтировать их грамотно – с учётом схемотехники блока, номиналов компонентов и требований к изоляции. Неправильное вмешательство может привести к выходу блока питания из строя или даже короткому замыканию.
Перед началом необходимо определить, какие разъёмы точно не нужны. Самыми распространёнными кандидатами на удаление являются: Molex, FDD, избыточные SATA-линии и неиспользуемые PCIe-ветки. Также следует убедиться, что блок не находится на гарантии, так как вмешательство в конструкцию обычно её аннулирует.
Работы выполняются при полной разрядке блока питания и отключении от сети. Желательно использовать качественный инструмент: термоусадочную трубку, изоленту промышленного уровня, острые кусачки и паяльник. Удалённые провода рекомендуется заизолировать как на срезе, так и в месте выхода из платы, особенно если речь идёт о линиях с потенциалом +12V или +5V.
Как определить, какие провода в блоке питания не используются
Перед удалением проводов важно точно определить, какие из них не участвуют в питании компонентов. Ошибка может привести к отказу системы или повреждению оборудования. Процедура начинается с инвентаризации всех подключений.
- Откройте корпус компьютера и зафиксируйте, какие разъёмы подключены к материнской плате, накопителям, видеокарте и периферийным устройствам.
- Выключите питание и отсоедините блок питания от всех компонентов. Это необходимо для безопасного тестирования.
- Изучите маркировку проводов. Например, жёлтый провод – +12В, красный – +5В, оранжевый – +3.3В, чёрный – земля, синий – -12В, фиолетовый – дежурное питание +5VSB, зелёный – сигнал включения PS_ON, серый – Power Good.
Сравните наличие выходных линий с фактическими потребностями вашей конфигурации:
- Если в системе нет дисководов IDE, провода с разъёмами Molex считаются избыточными.
- При отсутствии флоппи-дисковода можно удалить шлейф с разъёмом mini-Molex.
- Неиспользуемые концы 6+2 pin PCI-E или 4+4 CPU можно выявить по отсутствию соответствующих подключений к видеокарте и процессору.
Для надёжности используйте мультиметр, чтобы убедиться, что напряжение на неиспользуемых линиях отсутствует в режиме без нагрузки. Также можно использовать модульный стенд или заведомо исправный тестер блока питания – он покажет, какие линии не задействуются при запуске блока в холостую.
После выявления ненужных проводов рекомендуется временно заизолировать их и повторно запустить систему. Если всё работает стабильно, можно переходить к удалению с последующей термоусадкой или пайкой. Никогда не удаляйте провода, если не уверены в их назначении.
Какие типы блоков питания подходят для удаления проводов
Удаление ненужных проводов имеет смысл только в тех блоках питания, конструкция которых допускает вмешательство без риска потери функциональности. Прежде всего, это относится к моделям с модульной или полу-модульной системой подключения кабелей. В таких блоках питания провода не впаяны в плату, а подключаются через разъёмы, что значительно упрощает процесс удаления или замены отдельных кабелей.
Модульные блоки питания позволяют полностью отключить ненужные шлейфы, не вскрывая корпус и не нарушая гарантию. Это особенно актуально в системах с ограниченным пространством и в проектах с кастомной укладкой кабелей. Примеры: Corsair RMx, Seasonic Focus, be quiet! Straight Power. В них отключение кабелей не требует пайки или резки, что снижает риск повреждения компонентов.
Полу-модульные блоки частично сохраняют фиксированные линии (обычно ATX 24-pin и CPU 8-pin), но остальные провода – SATA, Molex, PCIe – идут через разъёмы. Это даёт некоторую гибкость: можно удалить ненужные цепи, не затрагивая основную часть питания. Такие блоки питания подходят для пользователей, которым нужно минимальное вмешательство и быстрая адаптация кабельной конфигурации.
В случае с полностью немодульными блоками питания любые изменения потребуют вскрытия корпуса и прямого вмешательства в схему. Это допустимо только при полной уверенности в совместимости и наличии опыта пайки. Удаление лишних кабелей в таких БП сопряжено с рисками: повреждение трасс на плате, нарушение развязки по питанию, выход из строя блока. Поэтому такие модели (например, бюджетные AeroCool, Chieftec, старые FSP) не рекомендуются для модификации, если нет соответствующей квалификации.
Таким образом, оптимальными для удаления проводов являются модульные и полу-модульные блоки питания, которые изначально проектировались с учётом гибкости в конфигурации проводки. Немодульные блоки требуют радикального вмешательства и не подходят для большинства пользователей.

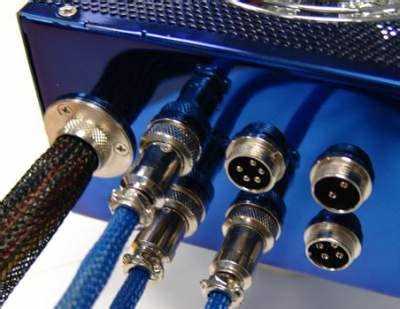

Как безопасно отключить ненужные линии питания
Перед отключением лишних линий питания необходимо полностью обесточить блок питания и разрядить накопительные конденсаторы. Для этого отсоедините устройство от сети и подождите не менее 5 минут. Затем проверьте напряжение на выходных шинах с помощью мультиметра. Если на контактах всё ещё фиксируется напряжение, разрядите конденсаторы, кратковременно замкнув выходы на резистор с сопротивлением 10–100 Ом мощностью не менее 5 Вт.
Идентифицируйте ненужные линии по маркировке проводов или цветовой схеме, соответствующей стандарту ATX. Например, жёлтые провода – 12 В, красные – 5 В, оранжевые – 3.3 В, чёрные – земля. Убедитесь, что отключаемые линии не используются никакими компонентами системы. Для уверенности проверьте распиновку на разъёмах и сопоставьте с подключённым оборудованием.
Обрезайте провода только по одному, исключая возможность короткого замыкания. Используйте бокорезы с изолированными ручками. После обрезки каждый провод изолируйте термоусадочной трубкой или качественной электроизоляционной лентой. Изолированные хвосты следует зафиксировать внутри корпуса, чтобы они не контактировали с другими элементами.
При наличии дублирующих линий на одной шине (например, нескольких 12-вольтовых проводов) допустимо отключать только часть из них, оставляя достаточное количество жил для нормального тока нагрузки. Для расчёта учитывайте, что стандартный провод сечением 18 AWG рассчитан на ток до 6–7 ампер. Нельзя полностью удалять линию, если она задействована в нагрузке с высоким потреблением, например, у видеокарты или процессорного питания.
После завершения всех операций выполните визуальный осмотр, убедитесь в надёжной изоляции и отсутствии незафиксированных концов. Подключите блок питания к нагрузке через тестер или защитный резистор, затем включите его и проверьте наличие выходных напряжений на используемых линиях. В случае отклонений немедленно обесточьте систему и повторно проверьте точки отключения.
Необходимые инструменты для демонтажа проводов в БП
Для безопасного удаления ненужных проводов из блока питания потребуется ограниченный, но строго необходимый набор инструментов. Каждый из них выполняет конкретную функцию и не может быть заменён подручными средствами без риска повреждения компонентов.
1. Прецизионные бокорезы
Используются для аккуратного перекусывания проводников. Лезвия должны быть острыми и тонкими, чтобы не повредить соседние провода и не деформировать разъёмы. Оптимальная длина инструмента – до 130 мм.
2. Паяльник с тонким жалом
Необходим для выпаивания проводов, закреплённых на плате. Температура жала должна регулироваться, чтобы избежать перегрева дорожек. Подходит жало типа «конус» или «игла» диаметром до 1 мм.
3. Отсос припоя или оплётка
Отсос припоя (механический или вакуумный) используется для удаления расплавленного олова после выпайки. В качестве альтернативы подойдёт облуженная медная оплётка шириной 1,5–2,5 мм.
4. Прецизионная отвертка (крестовая и плоская)
Нужна для доступа к внутренностям корпуса БП, а также для фиксации или демонтажа контактов. Лучше использовать отвертки с магнитным наконечником и антискользящей ручкой.
5. Игольчатый экстрактор или шило
Применяется для извлечения пинов из модульных или стандартных разъёмов Molex, ATX, EPS. Без него невозможно безопасно вынуть контакт из гнезда без его деформации.
6. Термоусадочные трубки и термофен (по необходимости)
После демонтажа проводов важно изолировать открытые контакты. Термоусадка подбирается по диаметру, термофен – с регулировкой температуры до 350 °C. Допустимо использовать зажигалку, но с осторожностью.
7. Маркеры и изоляционная лента
Для временной маркировки оставшихся линий и быстрой идентификации. Изоляционная лента должна быть термостойкой и не оставлять следов клея.
Как извлечь провода из разъёмов без повреждений
Для извлечения проводов из стандартных разъёмов типа Molex, ATX, EPS или PCIe следует использовать специализированные инструменты – экстракторы пинов. Они позволяют разблокировать фиксаторы контактов без механических повреждений. Экстракторы подбираются в зависимости от типа разъёма: например, для ATX-разъёмов применяется тонкий цилиндрический инструмент диаметром 1,5–2 мм.
Перед началом работы необходимо отключить блок питания от электросети и полностью разрядить конденсаторы. Это исключит риск короткого замыкания и поражения током. Разъёмы следует демонтировать в хорошо освещённом месте, где удобно контролировать положение фиксаторов внутри корпуса коннектора.
Контакт в большинстве разъёмов удерживается маленьким зацепом. Чтобы его освободить, необходимо ввести экстрактор вдоль провода внутрь гнезда, одновременно прижимая фиксатор. После этого провод аккуратно вытягивается за обжатую металлическую гильзу, а не за изоляцию – в противном случае велика вероятность её повреждения или обрыва.
Если специального инструмента нет, можно использовать тонкую швейную иглу, булавку или отрезок пружинной проволоки. При этом важно избегать чрезмерного давления и не царапать внутренние стенки разъёма, иначе нарушится фиксация при обратной установке.
После извлечения рекомендуется осмотреть пин: он не должен быть деформирован или покрыт окислами. При наличии следов перегрева или коррозии такие контакты лучше заменить. Повторная установка возможна только после выпрямления фиксатора и его надёжной фиксации внутри разъёма.
Изоляция оставшихся контактов после удаления проводов
Для изоляции контактов используйте термоусадочные трубки, подходящие по размеру. Убедитесь, что они плотно обхватывают контакты и полностью изолируют их. Нагрейте трубку с помощью паяльника или другого источника тепла, чтобы обеспечить надежное закрепление и исключить вероятность попадания влаги или пыли.
Если термоусадочные трубки невозможно применить, можно использовать изоленту. Окружите контакты несколькими слоями изоленты, обеспечивая полное покрытие. Важно, чтобы изоляция не была слишком рыхлой, иначе она не будет выполнять свою функцию защиты.
В случаях, когда контактные места остаются открытыми из-за ограниченного пространства или труднодоступных мест, применяйте специальные изоляционные материалы, такие как силиконовые покрытия или жидкие изоленты, которые могут создать дополнительный барьер от внешних факторов.
После завершения изоляции проведите тестирование блока питания на отсутствие коротких замыканий, используя мультиметр. Убедитесь, что на контактах не осталось оголенных участков, которые могут вызвать повреждения в будущем.
Как модифицировать корпус блока питания после удаления проводов
После удаления ненужных проводов из блока питания, корпус может потребовать модификации для улучшения его внешнего вида и функциональности. Процесс включает в себя несколько ключевых этапов.
Для начала, важно внимательно осмотреть корпус на наличие отверстий, которые могут возникнуть в результате удаления проводов. В таких случаях рекомендуется использовать защитные заглушки или пластиковые элементы для закрытия этих отверстий. Это не только улучшит внешний вид, но и предотвратит попадание пыли и загрязнений внутрь устройства.
Если в корпусе есть лишние крепежные элементы, которые больше не используются, их стоит удалить или заменить на более компактные детали. Это поможет уменьшить вес устройства и сделать его более компактным.
Для дополнительного улучшения терморегуляции можно рассмотреть установку дополнительных вентиляционных решеток. Модификация вентиляции корпуса помогает улучшить охлаждение после удаления проводов, особенно если в блоке питания осталось меньше проводов, а значит, меньше преград для потока воздуха.
Если корпус блока питания имеет пластиковые или металлические элементы, которые повреждены или имеют эстетические дефекты, можно использовать специализированные краски для восстановления поверхности. Эти краски часто обладают высокой термостойкостью и обеспечивают долговечность покрытия.
- Закрытие отверстий заглушками или пластиковыми накладками.
- Удаление ненужных крепежных элементов.
- Установка дополнительных вентиляционных решеток для улучшения охлаждения.
- Использование термостойких красок для восстановления поврежденных участков корпуса.
Модификация корпуса блока питания не только улучшает его функциональные характеристики, но и придает устройству более аккуратный и профессиональный вид. Это особенно важно, если блок питания используется в кастомных сборках или проектах, где внешний вид имеет значение.
Проверка работоспособности БП после удаления проводов
После удаления ненужных проводов важно убедиться, что блок питания (БП) продолжает работать корректно и безопасно. Для этого выполните несколько ключевых проверок.
1. Подключите БП к тестовой нагрузке. Это может быть простой резистор или устройство, которое потребляет небольшую мощность. Включите блок питания и проверьте, стабильно ли работает выходное напряжение.
3. Используйте функцию проверки «Power Good» (если она имеется). Эта функция сигнализирует о том, что выходные напряжения БП находятся в допустимых пределах. На плате блока питания должен быть сигнал, если все в порядке.
5. Проверьте работу вентилятора (если он есть) на наличие посторонних шумов или неисправностей. Важно, чтобы охлаждение продолжало функционировать, так как перегрев может привести к повреждениям.
6. Протестируйте блок питания в реальных условиях, подключив его к компьютеру или другому устройству. Убедитесь, что все компоненты работают корректно, без сбоев в подаче питания.
7. Обратите внимание на возможные перегревы или аномальные звуки, которые могут свидетельствовать о нарушении работы внутренних цепей после удаления проводов.
Вопрос-ответ:
Какие проводники в блоке питания можно удалить без риска повредить его работу?
Удаление проводов из блока питания зависит от модели устройства. Обычно можно убрать ненужные провода, не влияющие на работу устройства, такие как провода для дополнительных разъёмов или линии питания для неиспользуемых компонентов. Однако перед удалением важно проверить, какие именно линии питают компоненты системы. Удаление проводов, обслуживающих ключевые элементы, может привести к неисправности устройства.
Какие инструменты понадобятся для безопасного удаления проводов из блока питания?
Для безопасного удаления проводов из блока питания нужно иметь несколько основных инструментов. Во-первых, это пинцет или плоская отвертка для аккуратного извлечения проводов из разъёмов. Также могут понадобиться ножницы для обрезки проводов и термоусадочные трубки или изолента для защиты контактов после удаления проводов. При работе также важно использовать антистатический браслет, чтобы избежать повреждения элементов статическим электричеством.
Как проверить блок питания после удаления проводов, чтобы убедиться, что он работает корректно?
После удаления проводов необходимо провести несколько проверок. Во-первых, включите блок питания и убедитесь, что он стабильно работает без перегрева или шума. Во-вторых, проверьте выходные напряжения с помощью мультиметра, чтобы убедиться, что они соответствуют заявленным характеристикам. Также важно обратить внимание на возможные ошибки в работе системы, такие как нестабильная подача питания, что может свидетельствовать о неполадках в самом блоке питания.
Может ли удаление проводов из блока питания повлиять на его охлаждение?
Удаление проводов из блока питания не должно напрямую влиять на его охлаждение, если в процессе не были повреждены вентиляционные отверстия или охлаждающие компоненты. Однако, если проводка не была аккуратно удалена и проводники перекрывают доступ воздуха к вентиляционным отверстиям, это может повысить температуру внутри устройства. Поэтому после удаления проводов важно убедиться, что все компоненты, отвечающие за теплоотвод, остаются без препятствий для нормальной вентиляции.
Можно ли выполнить удаление проводов самостоятельно, или нужно обращаться к специалисту?
Удаление проводов из блока питания можно выполнить самостоятельно, если у вас есть базовые навыки работы с электроникой. Однако, если вы не уверены в своих силах или не имеете необходимого опыта, лучше обратиться к специалисту. Неправильное удаление проводов может привести к повреждению устройства или его неработоспособности. Также, если вы не уверены в правильности своих действий, желательно заранее ознакомиться с инструкцией к вашему блоку питания или проконсультироваться с экспертом.
Как безопасно удалить ненужные провода из блока питания, чтобы не повредить его?
Для безопасного удаления ненужных проводов из блока питания важно соблюдать несколько шагов. Сначала отключите блок питания от сети, чтобы избежать поражения электрическим током. Используйте инструменты, такие как плоскогубцы или специализированные съемники для разъемов, чтобы аккуратно извлечь провода, не повреждая их или сам блок питания. После удаления убедитесь, что оставшиеся соединения надежно зафиксированы, а незадействованные контакты изолированы с помощью изоленты или термоусадочной трубки, чтобы избежать короткого замыкания. Всегда проверяйте, что блок питания не имеет повреждений после работы с ним, используя мультиметр для проверки целостности оставшихся цепей.
