Количество полюсов электродвигателя напрямую влияет на его рабочие характеристики, включая скорость вращения и крутящий момент. Для асинхронных двигателей число полюсов определяет синхронную частоту вращения ротора по формуле: n = 120f / P, где n – скорость в об/мин, f – частота сети в Гц, P – количество полюсов. Точное знание этого параметра необходимо при подборе и эксплуатации оборудования.
Проверка количества полюсов не требует сложных приборов. Самый простой метод – определить скорость вращения ротора под нагрузкой и рассчитать полюса через известную частоту сети. Например, при стандартной частоте 50 Гц и скорости 1500 об/мин количество полюсов будет 4. Альтернативный способ – изучение маркировки на корпусе двигателя, где часто указываются основные параметры, включая число полюсов.
Для быстрого контроля можно также использовать измерения сопротивления обмоток статора – количество и расположение полюсов влияют на параметры цепи. При отсутствии документации и возможности остановить двигатель рекомендуются методы визуального осмотра коллектора или применение тахометра для измерения частоты вращения. Правильное определение количества полюсов гарантирует корректную диагностику и обслуживание электродвигателя.
Как найти маркировку двигателя для определения количества полюсов
Маркировка электродвигателя обычно расположена на заводской табличке, закреплённой на корпусе машины. На табличке содержится информация о типе, мощности, напряжении и числе полюсов. Для определения количества полюсов следует обратить внимание на параметры номинальная частота вращения (об/мин) и синхронная частота.
Обычно на табличке указывается частота сети, например, 50 или 60 Гц. Зная номинальную частоту сети и указанную частоту вращения, можно рассчитать количество полюсов по формуле n = 120 × f / P, где n – скорость вращения, f – частота сети, P – число полюсов.
Для быстрого определения количества полюсов можно найти прямую запись «P=4» или аналогичное значение в маркировке. Если маркировка отсутствует или стерта, следует проверить техническую документацию или паспорт изделия.
В некоторых случаях маркировка может содержать код, в котором количество полюсов зашифровано. Например, в обозначениях серий двигателя по ГОСТ часто после серии указывается число полюсов. При отсутствии ясной маркировки целесообразно измерить скорость вращения ротора под нагрузкой и сопоставить с частотой питания.
Для точного определения количества полюсов необходимо учитывать схему соединения обмоток:
Практические рекомендации:
- Изучите схему подключения – по маркировке проводов можно выявить группы обмоток и их чередование;
Если маркировка отсутствует, можно прозвонить обмотки мультиметром, выделить группы проводов, и, зная количество фаз и число обмоточных секций, определить количество полюсов с высокой точностью.

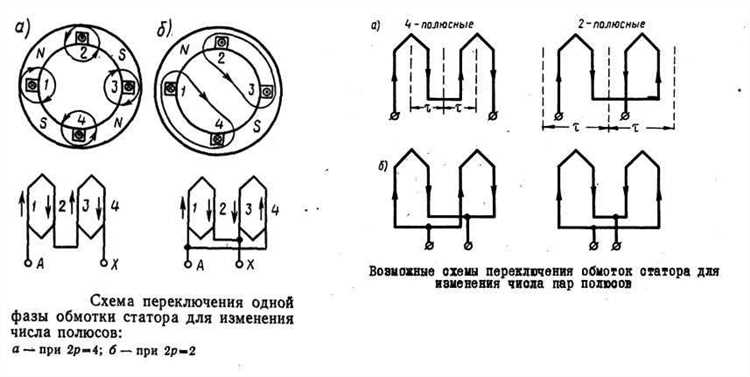

Использование частоты вращения для расчёта количества полюсов
Число полюсов электродвигателя напрямую связано с его синхронной частотой вращения. Формула расчёта основана на соотношении между частотой питающего тока f (в герцах), числом полюсов p и синхронной частотой вращения ротора n (в оборотах в минуту):
n = 120 × f / p
Отсюда количество полюсов можно определить как:
p = 120 × f / n
Для трёхфазных асинхронных двигателей стандартная частота питания в России – 50 Гц. Если измерить или узнать частоту вращения ротора под нагрузкой, можно вычислить количество полюсов. Например, если двигатель вращается со скоростью около 1500 об/мин, то:
p = 120 × 50 / 1500 = 4 полюса
При частоте вращения около 3000 об/мин количество полюсов будет равно 2, а около 1000 об/мин – 6 полюсов. Измерение скорости возможно с помощью тахометра или специальных цифровых приборов.
Важно учитывать, что реальная скорость ротора асинхронного двигателя немного ниже синхронной из-за скольжения, обычно в пределах 2–5%. Для точного расчёта рекомендуется использовать скорость, скорректированную на скольжение:
n_синхр = n_измеренная / (1 — s), где s – скольжение в долях единицы.
Таким образом, при известной частоте питания и измеренной скорости вращения можно достаточно точно определить число полюсов, что помогает в диагностике и идентификации характеристик двигателя без доступа к маркировке.
Метод подсчёта витков в катушках статора для выявления полюсов
Количество полюсов электродвигателя напрямую связано с числом катушек и их витков в статоре. Для определения числа полюсов необходимо тщательно посчитать количество витков в каждой катушке и число катушек на статоре.
Начинают с демонтажа крышки или панели, чтобы получить доступ к обмоткам статора. Каждая катушка состоит из определённого количества витков медного провода, намотанных на паз статора.
Подсчёт витков выполняют путём визуального отсчёта или измерения длины провода с последующим вычислением числа витков по диаметру провода и длине. Важно фиксировать количество витков в одной катушке для точного анализа.
Затем определяют число катушек, равномерно расположенных по окружности статора. Для стандартных асинхронных двигателей число катушек обычно кратно количеству полюсов.
Формула для расчёта числа полюсов: P = (2 × N) / S, где P – количество полюсов, N – общее число катушек, S – число катушек на одну полюсную пару.
В большинстве случаев, если катушек и витков в них известно, можно сопоставить данные с технической документацией или типовыми схемами обмоток для подтверждения количества полюсов.
При подсчёте важно учитывать, что разные конфигурации обмоток (например, звезда или треугольник) могут влиять на интерпретацию количества полюсов, поэтому параллельно рекомендуется проверять маркировку и схему подключения.

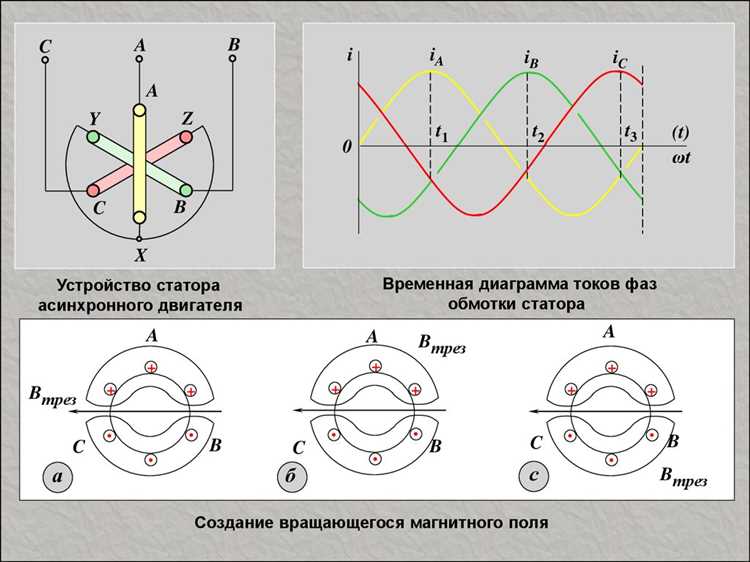

Определение количества полюсов с помощью мультиметра и омметра
Для определения числа полюсов электродвигателя мультиметром или омметром необходимо измерить сопротивление обмоток статора. Процедура начинается с отключения двигателя от питания и снятия защитных крышек для доступа к клеммам обмоток.
Сопоставьте измеренные данные с известными схемами обмоток: например, четырехполюсный двигатель обычно имеет катушки, расположенные через 90 электрических градусов. Если известно число катушек на фазу и угол между ними, можно вычислить число полюсов по формуле: P = 360° / угол между катушками, умноженное на количество катушек на фазу.
При наличии данных о количестве витков и сопротивлениях каждой катушки можно уточнить распределение полюсов. Важно также проверить целостность каждой обмотки и отсутствие коротких замыканий между витками, что подтверждает корректность измерений.
Использование омметра позволяет не только определить число полюсов, но и оценить состояние обмоток, что важно для диагностики и профилактики отказов электродвигателя.
Практические рекомендации при отсутствии технической документации
Для определения количества полюсов электродвигателя без технической документации рекомендуется начать с измерения частоты вращения ротора под нагрузкой или холостом ходе. Измерив скорость вращения (об/мин), можно вычислить число полюсов по формуле:
p = (120 × f) / n, где p – количество полюсов, f – частота сети (Гц), n – скорость вращения (об/мин).
Подсчитайте количество катушек и учтите, что на каждый полюс приходится по 2 катушки (одна катушка формирует северный, другая – южный полюс). Соответственно, общее количество катушек делится на два для определения количества полюсов.
При возможности визуально осмотрите статор: количество групп катушек, равномерно распределённых по окружности, напрямую связано с числом полюсов.
Для повышения точности рекомендуется делать несколько измерений и проверять результаты на разных режимах работы, чтобы исключить ошибки, связанные с проскальзыванием ротора или механическими особенностями.
Использование тахометра и мультиметра совместно с тщательным осмотром обмоток позволяет достоверно определить количество полюсов при отсутствии схем и паспортных данных.
Вопрос-ответ:
Как по частоте вращения определить количество полюсов электродвигателя?
Частота вращения электродвигателя связана с числом его полюсов формулой: n = 60 × f / p, где n — скорость вращения в об/мин, f — частота сети (обычно 50 Гц), p — количество полюсов. Измерив скорость вращения под нагрузкой или холостом ходе, можно подставить значения и вычислить количество полюсов. Например, если двигатель вращается с 1500 об/мин при 50 Гц, значит, у него 4 полюса (потому что 60×50/4 = 750, но учитывая скольжение, 1500 — обычно 2 полюса). Такой метод требует точного измерения оборотов и учета возможного скольжения.
Можно ли определить количество полюсов по числу проводов на выводах статора?
Число выводов не всегда прямо указывает на количество полюсов, но иногда помогает в ориентирах. Обычно у двигателя с меньшим числом полюсов меньше выводов, так как катушки меньше и их соединения проще. Например, у 2-полюсных машин может быть 6 выводов, у 4-полюсных — 12. Но встречаются варианты с одинаковым числом выводов и разным числом полюсов из-за способов подключения катушек. Для точного определения по выводам нужно знать схему обмоток или использовать другие методы параллельно.
Как с помощью мультиметра или омметра проверить количество полюсов двигателя?
Мультиметром или омметром можно измерить сопротивление между выводами обмоток статора. Для этого измеряют сопротивление каждой катушки — обычно сопротивления катушек одинаковы. Далее, изучая конфигурацию и количество параллельных и последовательных соединений, можно определить, сколько катушек задействовано и как они сгруппированы. Зная количество катушек и их распределение, можно вывести число полюсов. Этот способ требует навыков чтения электрических схем и аккуратного измерения, чтобы избежать замыканий и ошибок.
Что делать, если нет технической документации на двигатель, а нужно узнать количество полюсов?
В отсутствии документации лучше применять комплексный подход. Начать стоит с измерения скорости вращения под известной частотой питания, затем проверить количество выводов и их соединения. Осмотр внешних маркировок и поиск заводских обозначений может дать подсказки. Также можно прозвонить обмотки мультиметром, оценить количество витков в катушках, если есть доступ к ним. Если возможно, обратиться к похожим моделям двигателя по габаритам и мощности. В крайнем случае, измерение скорости и расчет по формуле частоты вращения даст приблизительное значение полюсов.
Можно ли определить количество полюсов по маркировке на корпусе электродвигателя?
Маркировка обычно содержит информацию о типе, мощности и скорости вращения, а иногда и количество полюсов. Например, обозначения типа «4П» или «6П» прямо указывают на число полюсов. Однако не всегда маркировка полностью понятна или читаема. В таком случае полезно сверить данные с паспортом или каталогом производителя, если известен заводской номер. Если маркировка отсутствует или повреждена, стоит применять другие методы измерения.
Как можно определить количество полюсов электродвигателя без использования сложных приборов?
Для определения количества полюсов электродвигателя простыми способами часто используют метод подсчёта проводов на выводах статора или измерение частоты вращения ротора при известной частоте питающего тока. Например, если измерить скорость вращения в оборотах в минуту, а частота сети составляет 50 Гц, можно воспользоваться формулой n = 60f / p, где n — скорость вращения, f — частота, p — количество пар полюсов. Из этого выражения легко найти p, а умножив на 2 — общее число полюсов. Также иногда помогает визуальный осмотр обмоток — подсчёт числа катушек и их соединений позволяет сделать вывод о числе полюсов. Эти методы доступны без сложного оборудования и часто достаточно точны для практических целей.
