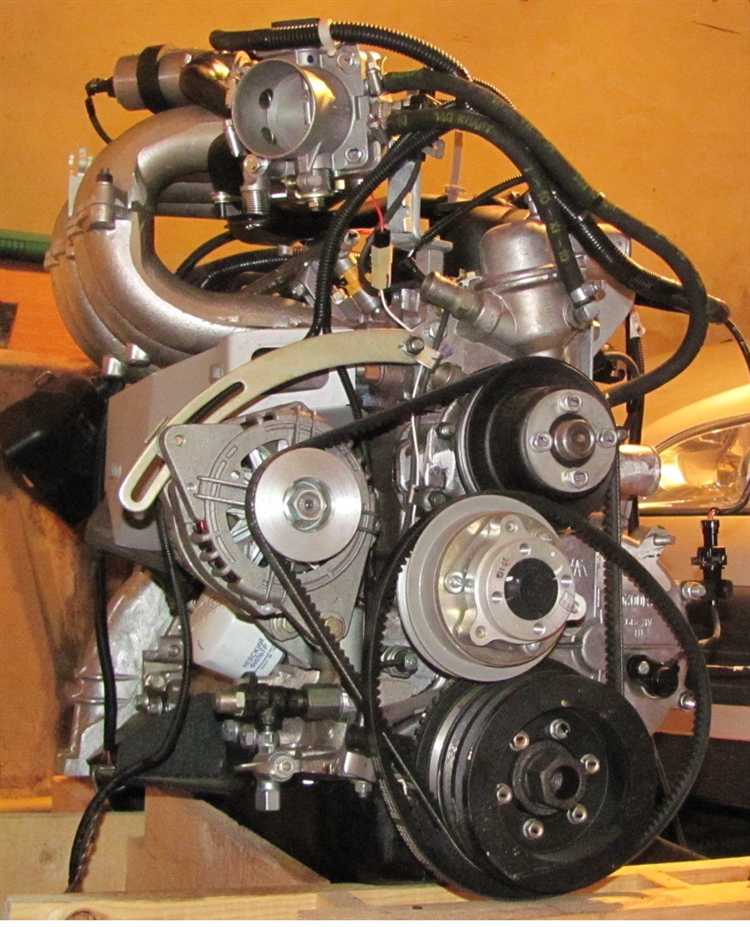

Точный монтаж меток газораспределительного механизма (ГРМ) на двигатель ЗМЗ-4216 имеет решающее значение для его стабильной работы. Ошибки при установке меток могут привести к сбоям в работе мотора, повышенному расходу топлива и риску повреждения клапанов. Двигатель ЗМЗ-4216 относится к линейке 4-цилиндровых рядных двигателей объемом 2,4 литра, оборудованных системой распределённого впрыска топлива и цепным приводом ГРМ.
На двигателе 4216 используется цепной привод с одной звездочкой на коленчатом валу и двумя звёздочками – на распределительном вале и маслонасосе. При установке ГРМ важно правильно совместить риски на шкиве коленвала и метку на крышке, а также совмещённые отверстия на звёздочке распределительного вала и задней крышке головки блока цилиндров. Метки не симметричны, поэтому их смещение даже на один зуб может привести к неправильному циклу открытия клапанов.
Перед установкой меток необходимо демонтировать клапанную крышку, шкив коленчатого вала, крышку цепного привода и убедиться в правильном положении поршня первого цилиндра в ВМТ (верхней мёртвой точке) такта сжатия. Это определяется по совмещению метки на шкиве коленвала с отливом на крышке цепи и по свободному люфту обеих коромысел первого цилиндра.
Использование фиксатора коленчатого вала или метки на маховике через окно в кожухе сцепления может облегчить точную установку. После выставления всех меток рекомендуется проверить их положение при прокручивании коленчатого вала вручную на два оборота – метки должны совпасть повторно. Только после этого можно устанавливать цепь и производить окончательную сборку.
Подготовка двигателя 4216 к установке меток ГРМ
Перед началом работ необходимо обеспечить свободный доступ к передней части двигателя. Для этого снимается вентилятор, кожух, шкив коленвала и крышка газораспределительного механизма. Работа выполняется только при полностью остывшем двигателе во избежание деформации деталей.
Отключите аккумуляторную батарею для предотвращения случайного запуска стартера. Затем демонтируйте ремень привода навесного оборудования. Проверьте целостность демпферного шкива: наличие трещин или износа канавок недопустимо, так как это повлияет на точность установки меток.
Убедитесь, что метки на шестернях распределительного и коленчатого валов хорошо видны. При необходимости удалите загрязнения с поверхностей при помощи растворителя. Использование металлических щеток запрещено – можно повредить поверхность зубьев.
Перед проворачиванием коленчатого вала выверните свечи зажигания, чтобы исключить сопротивление компрессии. Это особенно важно для точной установки ВМТ первого цилиндра. Используйте вороток с головкой на 38 мм для вращения коленвала по часовой стрелке за центральный болт.
Для контроля положения поршня в первом цилиндре подготовьте щуп или индикатор часового типа. Визуальная оценка через свечное отверстие недостаточна – необходима точность до миллиметра. Не ориентируйтесь на условные метки на шкивах без подтверждения положения поршня.
После всех подготовительных шагов убедитесь, что мотор не имеет постороннего люфта в ГРМ. Проверните двигатель вручную на два оборота и зафиксируйте положение, соответствующее ВМТ первого цилиндра. Только после этого можно переходить к установке меток на шестернях.
Как выставить коленвал по метке на шкиве
Перед началом работ необходимо обеспечить свободный доступ к шкиву коленвала. Для этого снимается нижняя часть пластикового кожуха ремня ГРМ и, при необходимости, демонтируется вентилятор охлаждения и ремень навесного оборудования.
На шкиве коленчатого вала двигателя ЗМЗ-4216 имеется контрольная метка – насечка или углубление на внешней окружности. Её следует совместить с выступом (или отливом) на крышке масляного насоса, который выполняет роль контрольной шкалы.
Проворачивайте коленчатый вал за болт крепления шкива по часовой стрелке при помощи головки на 36 и воротка. Не используйте стартер или маховик – это мешает точной установке. Вал проворачивается до совмещения метки на шкиве с нулевым риском на шкале крышки насоса. Это положение соответствует верхней мёртвой точке (ВМТ) первого цилиндра.
После установки коленвала в нужное положение убедитесь, что распределительный вал не сбит, и метки на шестерне распредвала также соответствуют требуемому положению. Далее можно приступать к выставлению меток ГРМ и установке ремня.
Совмещение меток на распредвале с корпусом ГБЦ
Для точного совмещения меток на распредвале с корпусом ГБЦ двигателя ЗМЗ-4216 необходимо ориентироваться на фиксированную метку на шестерне распределительного вала и контрольную риску на литом приливе корпуса головки блока цилиндров.
Поверните коленвал за болт по часовой стрелке до совмещения метки на шкиве с нулевым делением шкалы на передней крышке. После этого проверьте положение метки на распредвале. На шестерне распредвала имеется круглое углубление, которое должно находиться строго напротив литой метки на корпусе ГБЦ – чуть выше оси шестерни. Метки должны совпасть на одной горизонтальной линии.
Если метки не совпадают, распредвал необходимо провернуть вручную с помощью гаечного ключа за центральный болт, удерживая цепь в натяжении. После совмещения меток повторно прокрутите коленвал на два оборота и убедитесь, что все метки вернулись в исходное положение. Это подтверждает корректную установку фаз газораспределения.
Особое внимание стоит уделить натяжению цепи: при ослабленной цепи возможен сдвиг фаз даже при совпадающих метках. Убедитесь, что натяжитель цепи исправен и обеспечен должный натяг до начала запуска двигателя.
Установка цепи и проверка совмещения всех меток
Перед установкой цепи убедитесь, что звездочки распредвала и коленвала чистые и не имеют повреждений. Цепь должна быть без следов растяжения, а замок – исправен.
Установите цепь так, чтобы метка на звездочке распредвала совпала с риской на корпусе ГБЦ, а метка на звездочке коленвала – с отливом на блоке цилиндров. Положение коленвала должно соответствовать ВМТ первого цилиндра, поршень в нём должен быть в верхней точке.
После установки цепи проверьте натяжение: нажмите на боковую ветвь рукой – провисание не допускается. Если используется гидронатяжитель, его необходимо предварительно зафиксировать в сжатом положении, установить в корпус и отпустить, чтобы он обеспечил нужное усилие.
Прокрутите коленвал вручную на два полных оборота по часовой стрелке. После этого повторно проверьте совпадение всех меток: на распредвале – с ГБЦ, на коленвале – со шкивом, метка на башмаке – с положением цепи. Несовпадения более чем на один зуб не допускаются.
При отклонении хотя бы одной метки потребуется повторная установка цепи. Корректное совмещение всех меток – обязательное условие стабильной работы двигателя и отсутствия риска повреждения клапанного механизма.
Типовые ошибки при установке меток и как их избежать
Смещение метки распредвала происходит при установке цепи без фиксации положения вала. Это приводит к нарушению фаз газораспределения, что выражается в нестабильной работе двигателя и потере мощности. Для предотвращения ошибки необходимо зафиксировать распредвал в заданном положении до натяжения цепи.
Игнорирование натяжителя цепи – частая причина расхождения меток после сборки. При установке цепи без корректной работы натяжителя возможен провис цепи, особенно на выпускной ветви. Следует убедиться, что гидронатяжитель заряжен и не заклинил, а направляющие установлены правильно.
Неправильная установка коленвала по метке возникает при ориентировании не на шкив, а на положение поршня. Даже небольшое отклонение приводит к рассинхронизации. Метка на шкиве должна быть строго совмещена с отливом на крышке, а коленвал – провернут по часовой стрелке до упора в метку.
Ошибки при установке шестерни распредвала проявляются при неправильном положении шпонки. Если шестерня посажена со смещением, в дальнейшем возможны проблемы с запуском и обратные вспышки. Перед установкой убедиться, что шпоночный паз на валу точно совмещён с пазом шестерни.
Пренебрежение повторной проверкой меток после сборки ведёт к эксплуатации двигателя с нарушенной синхронизацией. После установки цепи и натяжения обязательно прокрутить коленвал вручную на два оборота и повторно сверить все метки. Только после этого допускается запуск двигателя.
Установка по непроверенным меткам на нештатных деталях – ещё один риск. Послепродажные шкивы или шестерни могут иметь смещённые или неверно нанесённые метки. Использовать только проверенные элементы или сверять их с положением поршня ВМТ и кулачков распредвала на цилиндре №1.
Ошибки в последовательности установки случаются при попытке надеть цепь без предварительного выравнивания валов. Сначала выставляется коленвал, затем распредвал, после чего монтируется цепь с контролем совмещения всех меток. Любое отклонение требует повторной установки, а не корректировки по месту.
Проверка правильности установки меток после сборки
Далее проверяется совмещение меток на звездочках распредвала и натяжителя цепи. Метки на звездочках должны быть строго направлены друг к другу или совпадать с обозначенными точками на корпусе ГБЦ. Небольшое смещение недопустимо, оно указывает на неправильную натяжку цепи или неправильное положение звездочек.
После механической проверки следует осуществить контроль вращения коленвала вручную. При повороте вала на два полных оборота метки должны вернуться в исходное положение без сопротивления и посторонних звуков. Затруднения при вращении или несоответствие меток свидетельствуют о неправильной сборке или заедании элементов ГРМ.
Особое внимание уделяется проверке зазоров клапанов после установки меток. Неправильно выставленные метки часто приводят к изменению фаз газораспределения и, как следствие, к неправильным зазорам. Для этого снимается крышка клапанов и измеряется зазор щупом в соответствии с техническими нормами для двигателя 4216.
Если проверка выявила несоответствия, рекомендуется повторно разобрать узел и сверить расположение каждой метки. Особое значение имеет правильная установка натяжителя цепи – чрезмерное или недостаточное натяжение нарушает синхронизацию работы газораспределительного механизма.
Последним этапом является запуск двигателя на холостом ходу с мониторингом звуков работы и показателей на диагностическом оборудовании. Наличие посторонних шумов, вибраций или ошибок датчиков указывает на необходимость повторной проверки установки меток.
Вопрос-ответ:
Как определить, что метки ГРМ на двигателе Газель 4216 выставлены правильно?
После установки меток необходимо проверять их точное совмещение. Для этого коленчатый вал устанавливают по метке на шкиве, совпадающей с отметкой на блоке двигателя. Затем проверяют положение меток на звездочках распредвала и натяжителях цепи. Все метки должны находиться в строгом соответствии с инструкцией производителя и совпадать с рисками на корпусе. Ошибка даже в один зуб цепи приведет к неправильной фазировке газораспределения и может вызвать проблемы с запуском или работой двигателя.
Какие инструменты и приспособления нужны для установки меток ГРМ на двигатель Газель 4216?
Для работы потребуются: набор головок и ключей (обычно на 13, 17 и 19), динамометрический ключ для правильного затягивания болтов, отвертки, приспособления для фиксации распредвала и коленвала в правильном положении (например, специальные фиксаторы или самодельные шаблоны). Также необходима чистая тряпка для очистки посадочных поверхностей и моторное масло для смазки при сборке. Рекомендуется иметь сервисную документацию с точными метками и моментами затяжки.
Что делать, если после установки меток двигатель Газель 4216 запускается с перебоями или не заводится?
Первым шагом стоит повторно проверить положение меток на коленвале и распредвале — часто причина кроется в смещении цепи на один или несколько зубьев. Для этого нужно снять крышку ГРМ и выставить коленвал по метке на шкиве, затем убедиться, что метки на звездочках совпадают с соответствующими отметками на корпусе. Если несовпадение есть, нужно снять цепь и установить ее заново. Также стоит проверить состояние натяжителя цепи и шестерен, поскольку износ может привести к проскальзыванию цепи и неправильной фазировке.
Какова последовательность действий при установке меток ГРМ на двигатель Газель 4216?
Сначала снимаются необходимые элементы для доступа к ГРМ: крышка цепи, ремни, шкивы. Далее коленвал устанавливается по метке на шкиве, совпадающей с отметкой на блоке. Затем выставляются метки на распредвале и натяжителях. После этого устанавливается цепь ГРМ, при этом метки звездочек и цепи должны точно совпадать. Далее натягивается цепь с помощью натяжителя и проверяется отсутствие люфтов. После сборки проводится проверка всех меток повторно, вращая двигатель вручную на несколько оборотов, чтобы убедиться в правильности установки и отсутствии заеданий.
Какие последствия возникают при неправильной установке меток ГРМ на Газель 4216?
Если метки выставлены неверно, то фазы газораспределения будут сбиты, что приведет к неэффективной работе двигателя. Симптомы включают затрудненный запуск, неровный холостой ход, снижение мощности, повышенный расход топлива и возможные повреждения клапанов из-за столкновения с поршнями. В худших случаях двигатель может не завестись вовсе или получить серьезные механические повреждения, требующие капитального ремонта. Поэтому важно соблюдать точность при установке меток и проверять их несколько раз до окончательной сборки.
