Мини цифровой вольтметр как переделать в амперметр

Цифровые мини-вольтметры на базе модулей с ЖК- или светодиодной индикацией (например, на чипах типа ICL7107 или с интегрированными микроконтроллерами) легко доступны и дешевы. Однако при незначительной доработке они могут использоваться для измерения тока, выступая в роли амперметра постоянного тока. Такая переделка особенно полезна в маломощных лабораторных блоках питания, зарядных устройствах и DIY-проектах.

Неправильный выбор шунта или его неудачное размещение может привести к некорректным показаниям или перегреву. Оптимальное решение – подключение шунта по схеме «низкий потенциал ближе к земле», с учетом минимизации паразитных сопротивлений дорожек. Также требуется изменить градуировку отображаемых значений, в том числе возможна перенастройка делителя напряжения или пересчет отображаемых данных при использовании цифрового дисплея с MCU.

При переделке важно учитывать рабочее напряжение самого вольтметра. Некоторые модули питаются от измеряемого напряжения и не могут работать корректно при малых падениях на шунте. В таких случаях необходимо организовать отдельное питание или выбрать модуль с гальванической развязкой. Практическая реализация требует точной пайки, проверки контактных соединений и испытаний с известными нагрузками для калибровки устройства.

Как определить тип и параметры мини вольтметра перед переделкой

Перед переделкой цифрового мини вольтметра в амперметр необходимо точно определить его тип и параметры, так как от них зависит способ подключения шунта и пределы измеряемого тока. Ошибки на этом этапе могут привести к неправильной работе прибора или его повреждению.

Основные параметры, которые нужно выяснить:

• Напряжение питания
• Диапазон измеряемого напряжения
• Наличие встроенного шунта
• Способ подключения (двухпроводный или трёхпроводный)
• Входное сопротивление

Для начала осмотрите маркировку на плате прибора. Часто на оборотной стороне указаны напряжение питания (например, «DC 4.5–30V») и диапазон измерений (например, «0–100V»). Эти значения помогут понять, совместим ли модуль с предполагаемым источником питания и нагрузкой.

Если маркировки нет, измерьте напряжение питания мультиметром в режиме вольтметра после подключения устройства. Далее подайте известное напряжение через делитель и проверьте показания дисплея – так можно определить диапазон и точность измерения.

Обратите внимание на количество проводов:

• Двухпроводный вольтметр питается от измеряемого напряжения – переделка потребует особой схемы включения шунта, чтобы не нарушить питание.
• Трёхпроводный вольтметр имеет отдельные провода для питания и измерения – это предпочтительный вариант для переделки в амперметр.

Определите наличие встроенного делителя напряжения. Если вход соединён через резисторный делитель, его необходимо демонтировать или обойти, чтобы подключить внешний шунт. Также следует проверить, куда именно поступает измеряемое напряжение – чаще всего это вход АЦП микроконтроллера или операционного усилителя.

Для точной переделки желательно найти datasheet на микросхему, использованную на плате (например, ICL7107, STM8, CS5460). По её техническому описанию можно определить точное входное сопротивление и особенности обработки сигнала.

Понимание всех этих параметров критично для корректного выбора номинала шунта и расчёта коэффициента пересчёта тока в отображаемое напряжение на дисплее.

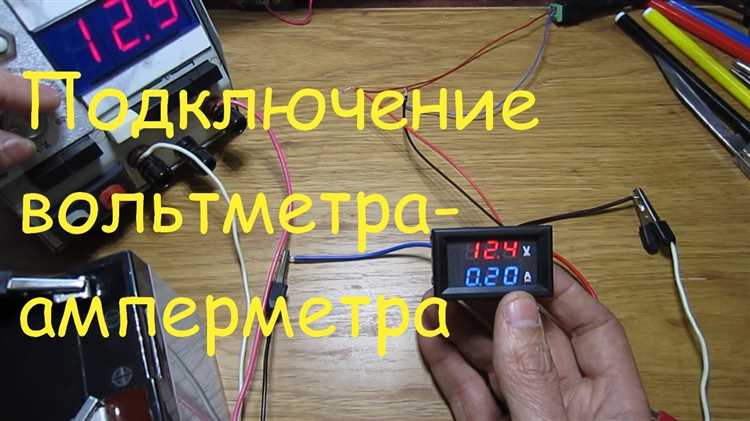

Что нужно знать о шунтах для преобразования вольтметра в амперметр

Рассчитывая шунт, исходят из двух параметров: максимального тока, который нужно измерять, и чувствительности вольтметра. Например, если прибор отображает 1 В при входном токе 1 А, то сопротивление шунта должно составлять 1 Ом. Однако в большинстве случаев мини-вольтметры рассчитаны на диапазон 0–100 мВ, и тогда для измерения тока в 5 А понадобится шунт с сопротивлением 0,02 Ом.

Материал шунта должен обладать стабильным сопротивлением при нагреве. На практике используют манганин или константан. Провод из меди даже при коротких участках не подходит из-за сильной зависимости сопротивления от температуры. Для самодельных решений подходят готовые шунты с маркировкой, указывающей сопротивление и допустимый ток, либо точные низкоомные резисторы.

Важно учитывать тепловую мощность, рассеиваемую на шунте: P = I² × R. При токе 10 А и сопротивлении шунта 0,01 Ом мощность составит 1 Вт. Использование недопустимо, если резистор рассчитан на меньшую мощность – это приведёт к его перегреву и искажению показаний.

Шунт следует размещать в непосредственной близости от измерительного входа вольтметра и использовать отдельные провода для подключения к измерительным контактам – по четырёхпроводной схеме. Это исключит влияние сопротивления соединительных проводов и обеспечит точные показания.

Перед окончательной установкой следует проверить отклик вольтметра на протекающий ток при помощи известной нагрузки и откалибровать систему, если предусмотрена подстройка нуля или масштаба.

Как рассчитать сопротивление шунта для нужного диапазона тока

Для корректной работы переделанного амперметра необходимо точно рассчитать сопротивление шунта. Мини вольтметр измеряет напряжение, поэтому для преобразования его в амперметр используется параллельно подключённый шунт, на котором возникает падение напряжения пропорционально протекающему току.

Основная формула для расчёта сопротивления шунта:

Rш = Uв / Imax,

где:

• Rш – сопротивление шунта, Ом;
• Uв – максимальное напряжение, воспринимаемое вольтметром, В;
• Imax – максимальный ток, который должен измеряться, А.

Например, если вольтметр измеряет от 0 до 200 мВ, а амперметр должен измерять до 10 А, то:

Rш = 0.2 В / 10 А = 0.02 Ом

Важно учитывать следующие нюансы:

• Допустимое напряжение на входе вольтметра должно быть точно известно. Обычно для модулей на базе чипа типа ICL7107 оно составляет 200 мВ или 1 В.
• Шунт должен выдерживать мощность рассеивания. Рассчитывается по формуле: P = I² × Rш. Для примера выше: P = 10² × 0.02 = 2 Вт. Следует выбирать шунт минимум на 2 Вт, лучше – с запасом 50–100%.
• Для увеличения точности желательно использовать прецизионные низкоомные резисторы или полосы из манганина, нихрома, константана и аналогичных сплавов с малым температурным коэффициентом.

Если необходимо изменить диапазон измерений, можно заменить шунт, пересчитав его сопротивление по той же формуле. Например, для диапазона до 20 А при том же вольтметре: Rш = 0.2 В / 20 А = 0.01 Ом.

При отсутствии нужного резистора можно собрать шунт из нескольких параллельно соединённых резисторов, добиваясь необходимого итогового сопротивления и увеличения допустимой мощности.

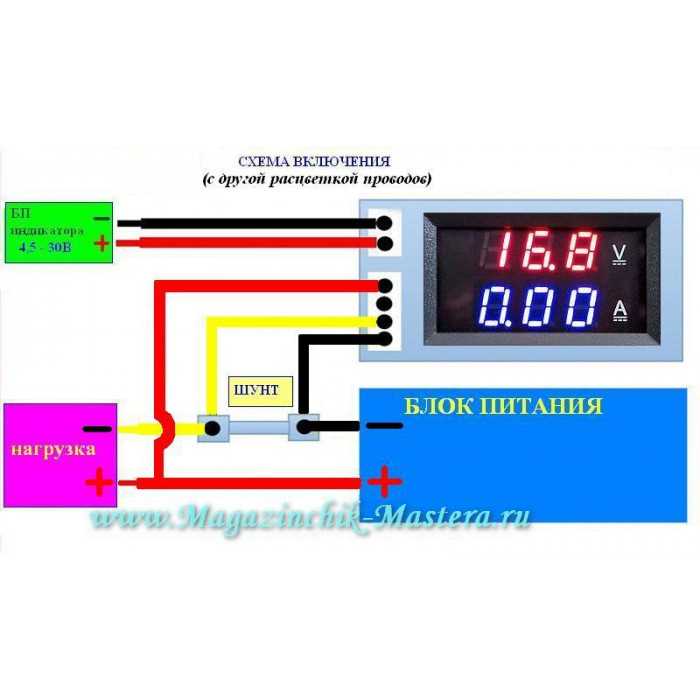

Выбор точки подключения шунта к плате вольтметра

Точная привязка шунта к цепи измерения напряжения мини вольтметра критична для корректного преобразования его в амперметр. В большинстве модулей напряжение снимается через входные провода, напрямую подключённые к делителю на резисторах SMD-типа. Задача – найти участок, где напряжение снимается до входа в АЦП и заменить этот участок падением напряжения на шунте.

Первым шагом необходимо определить, какая из входных дорожек платы ведёт к измерительному входу микроконтроллера (или АЦП). Для этого используют мультиметр в режиме прозвонки. Один щуп размещают на «+» входа, второй – на контактах микросхемы до нахождения точки с прямым соединением. Аналогично выявляется вход «-» цепи измерения.

После идентификации точек подключения входов измерения важно убедиться, что они идут через делитель. Обычно это пара резисторов, соединённых последовательно: верхний резистор соединён с плюсом, нижний – с общим. Между ними и снимается измеряемое напряжение. Шунт должен быть включён таким образом, чтобы заменить собой участок, формирующий падение напряжения в пределах измерительного диапазона.

Правильное место – между разрывом дорожки, по которой ток шёл бы напрямую на вход измерения. Разрез делают аккуратно, под увеличением, скальпелем или гравером. Один конец шунта соединяется с источником тока, второй – с оставшейся частью дорожки, ведущей к АЦП. При этом важно, чтобы остальная часть схемы, включая питание микросхемы, не испытывала падения напряжения на шунте.

Недопустимо подключать шунт к питанию самого вольтметра. Это приведёт к искажению показаний из-за изменения напряжения питания АЦП. Также нельзя подключать его после входного резистора делителя, если тот остаётся в схеме – сопротивление делителя нарушит точность измерений.

Лучшее решение – полностью отключить входной делитель и напрямую подавать падение напряжения на шунте на соответствующий вход АЦП, обеспечив соответствие уровней. Если это невозможно, делитель должен быть пересчитан с учётом нового диапазона.

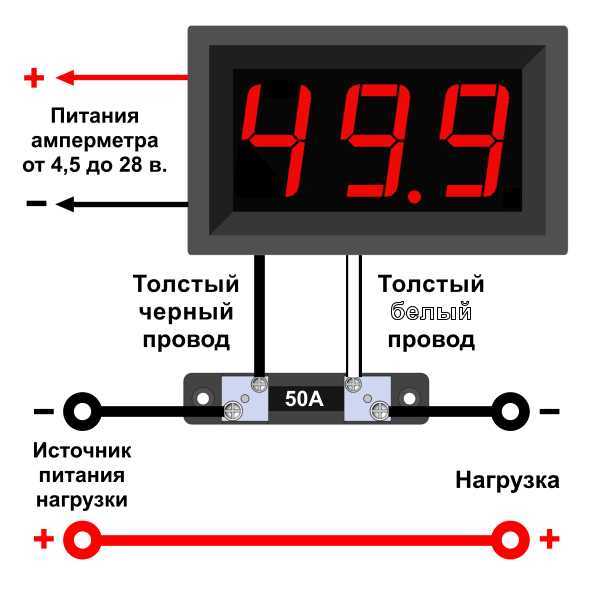

Модификация схемы питания вольтметра для измерения тока

При переделке цифрового мини-вольтметра в амперметр требуется изменить схему его питания, чтобы избежать ошибки в показаниях, вызванной падением напряжения на шунте. Большинство таких модулей питаются от измеряемого напряжения, что неприемлемо при токовом измерении, так как даже небольшое сопротивление шунта вызывает заметное смещение питания.

Рекомендуется организовать изолированное питание вольтметра. Один из рабочих вариантов – использование отдельного гальванически развязанного DC-DC преобразователя с фиксированным выходом 5 В. Например, преобразователи типа B0505S или HLK-PM01 обеспечивают достаточный ток и изоляцию между входом и выходом, что критично при токовом измерении в цепях с высоким потенциалом относительно земли.

Если требуется компактное решение, возможна переделка существующего питания модуля. Для этого отсоединяется провод питания, ранее подключённый к общему проводу шунта, и подаётся стабильное напряжение от внешнего источника. Важно, чтобы «минус» питания модуля не совпадал с точкой после шунта, иначе произойдёт искажение сигнала измерения.

В случаях, когда внешний источник питания недоступен, возможно применение пассивного источника на базе низковольтного стабилизатора, питающегося от высоковольтной линии через резистор и стабилитрон, однако такой подход требует точного расчёта и термостабильных компонентов.

Любая модификация питания требует проверки изоляции входов измерительного модуля и правильной привязки опорного напряжения АЦП, иначе отклонения и нестабильность показаний будут неизбежны. Перед финальной сборкой необходимо проконтролировать отсутствие паразитных петель заземления и убедиться в постоянстве питающего напряжения под нагрузкой.

Изоляция и защита при установке шунта в цепь

Шунт представляет собой низкоомное сопротивление, через которое протекает измеряемый ток. Его установка требует надежной изоляции, чтобы исключить короткое замыкание и защитить окружающие компоненты от повреждений.

Расположение шунта должно обеспечивать минимальное воздействие внешних факторов: вибраций, влаги и пыли. Для защиты от влаги рекомендуется применять прозрачный эпоксидный компаунд или специализированный лак с высокой диэлектрической прочностью, исключающий контакт с токопроводящими поверхностями.

Контактные соединения шунта с платой и проводами должны быть выполнены пайкой с использованием флюса без содержания активных кислот, чтобы избежать коррозии. После пайки места соединений необходимо обработать лаком для печатных плат, предотвращающим окисление и короткие замыкания.

Шунт не должен иметь механических напряжений и изгибов, так как изменение формы приводит к изменению сопротивления и искажению измерений. Рекомендуется фиксировать шунт на плате с помощью специальных держателей или клея с высокой адгезией, не влияющего на электрические параметры.

При монтаже важно соблюдать полярность подключения шунта и исключить возможность случайного касания оголенных контактов к металлическим частям корпуса или другим проводникам.

Проверка работоспособности переделанного прибора на практике

Начните с малого тока, например, 0,1 А. Измерьте напряжение на шунте мультиметром для контроля и сравните с показаниями переделанного амперметра. Значения должны совпадать с точностью не хуже 2–3%.

Повышайте ток до максимального рабочего значения шунта и прибора, контролируя температуру шунта – она не должна превышать 60°С во избежание изменения сопротивления и погрешностей. Если при нагреве появляются значительные отклонения, примените шунт с большей мощностью или улучшите охлаждение.

Для дополнительной проверки протестируйте прибор в обратном направлении тока: при подключении шунта в обратной полярности стрелка амперметра должна показывать значение с противоположным знаком или оставаться на нуле, если прибор не предназначен для измерения обратного тока.

Завершая проверку, протестируйте стабильность показаний при длительной работе, пропуская ток в течение 10–15 минут и фиксируя изменение значений. Допустимые отклонения за это время не должны превышать 3%.

Калибровка шкалы и проверка точности измерений после переделки

Для точной калибровки амперметра необходимо использовать эталонный источник тока с известным значением. Подключите нагрузку с регулируемым током и измерьте ток с помощью точного мультиметра, сравнивая показания с переделанным прибором.

Начинайте калибровку с минимального тока в рабочем диапазоне и постепенно увеличивайте до максимального значения. На каждом шаге фиксируйте показания амперметра и эталонного прибора.

Если амперметр показывает систематическое отклонение, подкорректируйте коэффициент преобразования напряжения с помощью изменения сопротивления шунта или программного множителя (если прибор цифровой).

Рекомендуется использовать точные резисторы с допуском не выше 0,1% для шунта, чтобы минимизировать погрешность. Для проверки стабильности измерений выдержите нагрузку не менее 10 секунд на каждом уровне тока.

Повторите замеры несколько раз для оценки повторяемости результатов и устранения случайных ошибок. Отклонение более 1-2% требует повторной корректировки или замены компонентов.

После калибровки проверьте прибор на токах, близких к граничным значениям диапазона, чтобы исключить нелинейность и искажения показаний.

Завершающий этап – документирование калибровочной кривой и фиксирование параметров шунта для последующего контроля и обслуживания.

Вопрос-ответ:

Какие параметры шунта нужно учитывать при переделке мини вольтметра в амперметр?

При выборе шунта важно учитывать максимально измеряемый ток и сопротивление шунта. Сопротивление должно быть очень низким, чтобы не влиять на работу цепи и не создавать заметное падение напряжения. Обычно выбирают шунт с сопротивлением в доли миллиома или несколько миллиом. Кроме того, важно, чтобы мощность, рассеиваемая на шунте, была достаточной для безопасной работы при максимальном токе. Для этого рассчитывают мощность по формуле P = I² × R и выбирают шунт с запасом по мощности.

Как правильно подключить шунт к плате мини вольтметра для точного измерения тока?

Шунт подключают параллельно входу вольтметра, чтобы измерять падение напряжения на нем, которое пропорционально току. Обычно для этого определяют на плате вольтметра контакты, между которыми подается измеряемое напряжение, и подключают шунт таким образом, чтобы ток проходил через него. Важно обеспечить надежный контакт и изоляцию, чтобы избежать коротких замыканий. Также стоит выбирать точку подключения с минимальным сопротивлением проводов и контактных площадок для повышения точности измерений.

Нужно ли менять схему питания мини вольтметра при переделке его в амперметр?

В большинстве случаев питание самой измерительной схемы мини вольтметра менять не требуется, так как он продолжает работать как вольтметр, просто измеряя напряжение на шунте. Однако иногда может понадобиться стабилизация напряжения или отдельное питание для повышения стабильности и точности измерений. Если напряжение питания прибора нестабильно, это может влиять на показания, поэтому рекомендуется проверить стабильность питания и при необходимости добавить стабилизатор или фильтр.

Как проверить точность переделанного амперметра и откалибровать шкалу?

Для проверки точности можно использовать известные эталонные нагрузки с фиксированным сопротивлением и измерить ток, проходящий через них, используя внешний, проверенный амперметр. Сравнив показания, корректируют шкалу или вычисляют коэффициент пересчёта для внутренней шкалы. Калибровку обычно проводят путём изменения сопротивления шунта или программного пересчёта значения напряжения в ток, если прибор цифровой. Важно проводить калибровку в нескольких точках шкалы для обеспечения линейности и точности по всему диапазону измерений.
