Сцепление в автомобиле – это механический узел, который передаёт крутящий момент от двигателя к коробке передач и обеспечивает плавное переключение скоростей. В подавляющем большинстве автомобилей с механической коробкой передач сцепление находится между двигателем и трансмиссией, что определяет его физическое расположение в моторном отсеке, но доступ к нему извне ограничен.

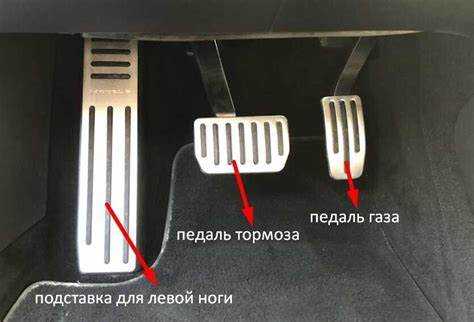

Основная часть сцепления – диск сцепления – смонтирована на маховике двигателя, который крепится к коленчатому валу. Водителю сцепление доступно через педаль, расположенную слева от тормоза. Именно нажатие на педаль активирует механизм, размыкающий сцепление, позволяя переключать передачи без рывков.
Для визуального обнаружения сцепления потребуется снять коробку передач или заглянуть в моторный отсек с нижней стороны автомобиля. В современных автомобилях сцепление скрыто под защитными крышками и кожухами, поэтому при поиске рекомендуется руководствоваться схемами конкретной модели или технической документацией. Для диагностики состояния сцепления чаще используют косвенные признаки – люфт педали, посторонние звуки и затруднённое переключение передач.
Расположение сцепления в механической трансмиссии автомобиля
В механической трансмиссии сцепление располагается между маховиком двигателя и коробкой передач. Основной его элемент – диск сцепления – крепится к маховику, который закреплен на коленчатом валу двигателя. Это позволяет передавать крутящий момент от двигателя к коробке передач при замыкании сцепления.
Комплект сцепления обычно включает следующие компоненты:
- маховик – жестко соединён с коленчатым валом;
- диск сцепления – находится между маховиком и нажимным диском;
- нажимной диск – прижимает диск сцепления к маховику;
- корзина сцепления – фиксирует нажимной диск и обеспечивает его движение;
- выжимной подшипник – воздействует на корзину при нажатии педали сцепления.
Все эти элементы размещены внутри картера сцепления, который установлен на задней части двигателя и соединён с коробкой передач. Картер сцепления защищает компоненты от загрязнений и обеспечивает их фиксацию.
Чтобы найти сцепление визуально, необходимо снять защитный кожух коробки передач (картер сцепления). При осмотре снизу автомобиля сцепление расположено за двигателем и перед самой коробкой. Для доступа к нему зачастую требуется демонтаж коробки передач.
Расположение сцепления зависит от модели автомобиля, но в большинстве случаев оно находится непосредственно между двигателем и механической коробкой передач, что обеспечивает быстрый и эффективный перенос крутящего момента.
Как определить место сцепления по типу привода автомобиля
Расположение сцепления напрямую зависит от типа привода автомобиля – передний, задний или полный привод. Правильное определение места сцепления облегчит диагностику и ремонт.
- Передний привод (FWD): сцепление находится между двигателем и коробкой передач, которые расположены поперечно в передней части автомобиля. Обычно сцепление смонтировано в одном корпусе с маховиком на ведомом диске двигателя.
- Задний привод (RWD): двигатель и коробка расположены продольно. Сцепление устанавливается между двигателем и коробкой передач, непосредственно на маховике коленчатого вала. Коробка передач располагается за двигателем, сцепление – в их стыке.
- Полный привод (AWD/4WD): сцепление находится в передней части трансмиссии, аналогично переднему или заднему приводу, в зависимости от конструкции. Иногда используется несколько сцеплений для разных осей, но основное расположено между двигателем и основной коробкой передач.
Для точного поиска сцепления в автомобиле следует:
- Определить расположение двигателя и направление привода (поперечный или продольный).
- Найти стык между двигателем и коробкой передач – именно здесь размещается сцепление.
- При необходимости снять защиту картера или поддона двигателя, чтобы получить доступ к корпусу сцепления.
Основные компоненты сцепления и их местоположение в моторном отсеке
Сцепление в автомобиле состоит из маховика, диска сцепления, нажимного диска и выжимного подшипника. Маховик крепится к коленчатому валу двигателя и располагается непосредственно за ним, на стыке с коробкой передач.
Диск сцепления находится между маховиком и нажимным диском, закреплен на первичном валу коробки передач. Нажимной диск прижимает диск сцепления к маховику, обеспечивая передачу крутящего момента. Выжимной подшипник расположен на вилке сцепления и взаимодействует с нажимным диском при отпускании или выжатии педали сцепления.
В моторном отсеке сцепление находится в области между двигателем и коробкой передач, обычно прикрыто корпусом сцепления (картером). Для доступа к нему требуется снять коробку передач или отдельные элементы моторного отсека, если конструкция позволяет.
Гидравлический или механический привод управления сцеплением расположен ближе к педальному узлу внутри салона, но главный цилиндр гидропривода обычно находится в моторном отсеке на кронштейне у двигателя.

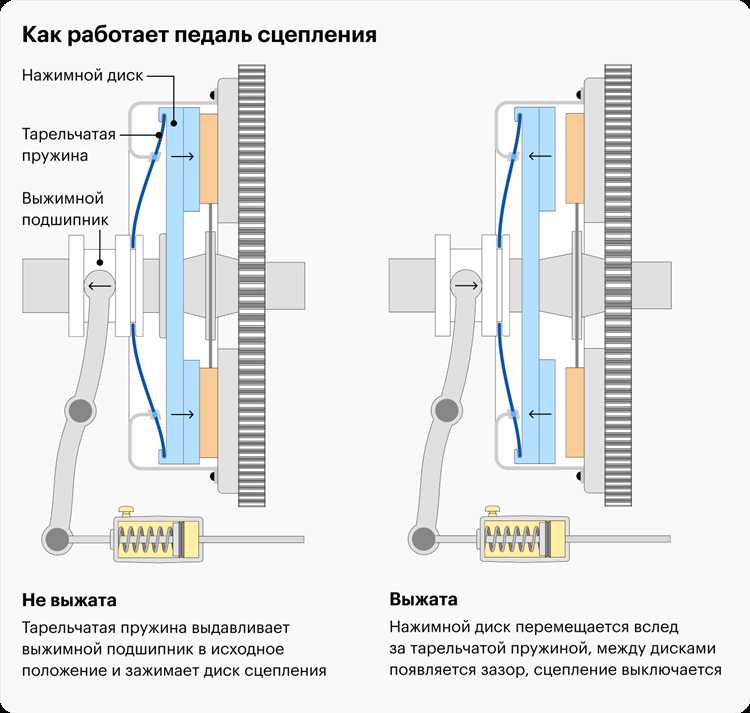

Методы визуального осмотра сцепления без снятия коробки передач
Для визуального осмотра сцепления без демонтажа коробки передач необходимо получить доступ к зоне соединения двигателя и трансмиссии. В большинстве автомобилей это пространство частично открыто через моторный отсек, что позволяет провести предварительную диагностику.
Первый шаг – осмотреть место стыка картера сцепления с двигателем на наличие подтеков масла. Присутствие масла указывает на возможные неисправности в сальниках первичного вала, что негативно влияет на работу сцепления.
Далее необходимо проверить состояние рабочего цилиндра сцепления и трубок гидропривода (если применимо). Трещины, повреждения или утечки жидкости в этих элементах могут ухудшать переключение передач и указывать на неисправности сцепления.
Визуально оцените состояние тросового привода (для механических систем). Изношенный или повреждённый трос влияет на ход педали сцепления и может служить причиной неполного выключения сцепления.
При возможности аккуратно сдвиньте защитный кожух или крышку сцепления (если она предусмотрена конструкцией), чтобы осмотреть видимые части диска сцепления и нажимного механизма. Обратите внимание на загрязнения, следы сильного износа или деформации.
Для автомобилей с прозрачными или съемными элементами корпуса рекомендуется провести визуальную проверку состояния пружин и демпферов в зоне сцепления, так как их повреждение отражается на передаче крутящего момента и плавности работы.
Также полезно проверить крепления и состояние рычагов механизма выключения сцепления на предмет люфта или заеданий, которые могут препятствовать правильному сцеплению деталей.

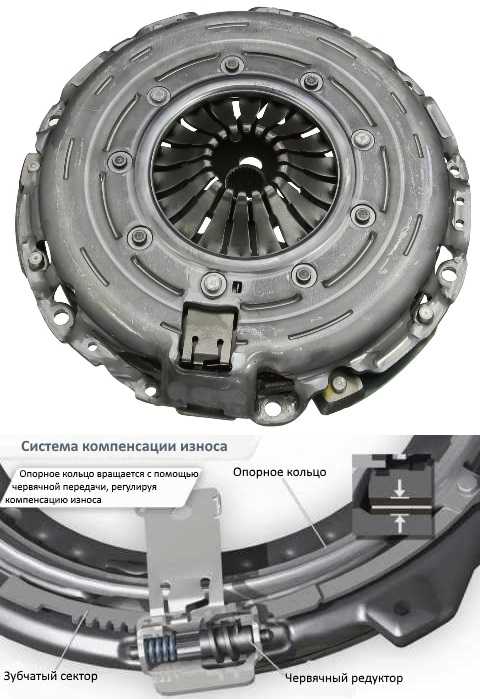

Как добраться до сцепления при демонтаже коробки передач
Для доступа к сцеплению необходимо полностью снять коробку передач. Сначала автомобиль устанавливается на подъемник или надежные опоры, чтобы обеспечить свободный доступ снизу. Сливается масло из коробки передач для предотвращения загрязнения и облегчения работы.
Отсоединяются все соединения коробки: трос сцепления или гидравлический привод, карданные или приводные валы, электрические разъемы и датчики. Демонтируются крепежные элементы КПП к двигателю, обычно болты, расположенные по окружности фланца между мотором и коробкой.
Важно поддерживать двигатель при снятии коробки с помощью специальной стойки или домкрата, чтобы избежать смещения и повреждений. После освобождения креплений коробка аккуратно отводится назад, чтобы освободить доступ к ведомому диску сцепления, расположенному на коленчатом валу двигателя.
При этом следует контролировать состояние выжимного подшипника и нажимного диска, которые находятся в непосредственной близости к коробке. Рекомендуется заранее подготовить рабочее место и инструменты для безопасного и качественного демонтажа, чтобы избежать повреждений деталей.
Отличия расположения сцепления в переднеприводных и заднеприводных автомобилях
В переднеприводных автомобилях сцепление обычно расположено между двигателем и коробкой передач, которая находится в передней части моторного отсека. Из-за компактного размещения узлов сцепление интегрировано в так называемый «силовой агрегат», где двигатель и коробка соединены в один блок. Сцепление здесь находится под коробкой передач и требует демонтажа левого переднего колеса и части защитных кожухов для доступа.
В заднеприводных автомобилях сцепление расположено непосредственно за двигателем, между ним и продольно установленной коробкой передач. Коробка зачастую вынесена глубже в центр автомобиля, что увеличивает расстояние до сцепления. Для осмотра и ремонта необходимо снимать коробку передач вместе с карданным валом или мостом, что усложняет доступ и увеличивает время работ.
Важное отличие состоит также в способе привода сцепления: в переднеприводных автомобилях часто применяется гидравлический привод, где цилиндр сцепления находится в моторном отсеке рядом с коробкой. В заднеприводных – механический тросовый привод, который проходит вдоль рамы к педали сцепления, увеличивая длину и количество точек износа.
Расположение сцепления влияет на объем работ по его замене: в переднеприводных автомобилях можно получить доступ, сняв коробку передач вместе с агрегатом, без необходимости поднимать заднюю часть кузова. В заднеприводных машинах часто требуется поднятие автомобиля и частичный демонтаж трансмиссионной части, что требует специализированного инструмента и опыта.
| Параметр | Переднеприводные автомобили | Заднеприводные автомобили |
|---|---|---|
| Расположение сцепления | Между двигателем и коробкой, в передней части моторного отсека | Между двигателем и продольно расположенной коробкой, глубже в кузове |
| Тип привода сцепления | Чаще гидравлический | Чаще механический тросовый |
| Доступ для ремонта | Снятие коробки вместе с агрегатом, доступ с передней части | Снятие коробки, карданного вала, поднятие автомобиля |
| Сложность замены | Средняя, доступ упрощён благодаря компактной компоновке | Высокая, требуется больше времени и инструментов |
Как проверить исправность сцепления на месте в автомобиле
Проверка сцепления начинается с оценки его поведения при запуске и переключении передач. Для этого нужно завести двигатель и, удерживая педаль сцепления в нажатом положении, включить первую передачу.
Если при плавном отпускании педали сцепления машина начинает движение без рывков и провалов, значит сцепление нормально захватывает диск.
При пробуксовке сцепления обороты двигателя растут, а машина не ускоряется пропорционально – это признак износа или проскальзывания диска.
Еще один тест – на нейтральной передаче, отпустив педаль сцепления, попробовать резко нажать газ. Если машина двигается рывками или возникают посторонние звуки, сцепление требует проверки.
Обратить внимание на ход педали: слишком длинный или очень короткий ход может указывать на неправильную регулировку или износ компонентов.
Важна также оценка усилия на педали. Сильное сопротивление или, наоборот, слишком легкое нажатие могут сигнализировать о проблемах с гидравликой или тросом привода сцепления.
При возможности стоит проверить наличие посторонних шумов при выжатом сцеплении – скрипы, стуки или вибрации указывают на неисправность подшипника выжимного механизма.
Вопрос-ответ:
Где именно находится сцепление в автомобиле с механической коробкой передач?
Сцепление расположено между двигателем и коробкой передач. Обычно его устанавливают вблизи маховика двигателя, который находится внутри моторного отсека, но доступ к самому сцеплению возможен только при снятии коробки передач. Оно состоит из нескольких компонентов — диска сцепления, нажимного диска и выжимного подшипника, которые совместно обеспечивают передачу крутящего момента от двигателя к трансмиссии.
Как визуально определить место сцепления без снятия коробки передач?
Без демонтажа коробки передач увидеть сцепление напрямую невозможно, так как оно находится внутри корпуса коробки. Однако по расположению педали сцепления и её приводу под капотом можно приблизительно понять, где оно находится. В переднеприводных автомобилях сцепление обычно расположено ближе к двигателю в передней части моторного отсека, тогда как в заднеприводных — ближе к центру машины под коробкой передач. Также можно проследить трос или гидропривод педали — они ведут именно к механизму сцепления.
Чем отличается расположение сцепления в автомобилях с передним и задним приводом?
В автомобилях с передним приводом сцепление чаще всего располагается перед двигателем, так как коробка передач и приводные валы расположены непосредственно в передней части машины. В заднеприводных автомобилях сцепление находится между двигателем и коробкой передач, которые расположены продольно, ближе к середине или задней части автомобиля. Это влияет на способ доступа к сцеплению при ремонте — у переднеприводных машин проще добраться до сцепления со стороны моторного отсека, а у заднеприводных требуется снять коробку, чтобы получить доступ к сцеплению.
Как найти сцепление, если нужно проверить или заменить его детали?
Для проверки или замены сцепления необходимо снять коробку передач, так как сцепление находится между коробкой и двигателем. Обычно работу начинают с отсоединения педали сцепления внутри салона, затем демонтируют защитные крышки и подрамник, чтобы освободить место. После этого отсоединяют коробку передач и аккуратно сдвигают её назад для доступа к диску и нажимному диску сцепления. Для точного определения расположения и доступа лучше иметь техническую документацию конкретной модели автомобиля, так как конструктивные особенности могут отличаться.
