Трансформатор ТС 270 относится к силовым однофазным трансформаторам с номинальной мощностью 270 В·А. Его основные технические параметры включают номинальное напряжение первичной обмотки 220 В и вторичной – 24 В, что делает его подходящим для понижения напряжения в промышленных и бытовых сетях. Максимальный ток вторичной обмотки достигает 11,25 А, а класс изоляции соответствует группе В, что обеспечивает надежную работу при температуре до 130°C.
Устройство выполнено с применением холоднокатаной электротехнической стали и меди высокой чистоты в обмотках, что снижает потери и увеличивает КПД до 95%. Трансформатор ТС 270 устойчив к перегрузкам по току до 150% номинала в течение короткого времени, что важно для стабильной работы оборудования с пусковыми токами.
Особое внимание стоит уделить правильному заземлению корпуса и клемм, что обеспечивает безопасность при эксплуатации. В случае параллельного подключения нескольких трансформаторов ТС 270 необходимо соблюдать идентичность их характеристик и правильное фазирование обмоток для исключения токов короткого замыкания.
Технические параметры трансформатора ТС 270
Номинальная мощность: 270 В·А, что позволяет использовать трансформатор в цепях с умеренной нагрузкой, обеспечивая стабильное напряжение.
Входное напряжение: 220 В ±10%, что соответствует стандартным сетям электропитания, допускается подключение к напряжениям в диапазоне 198–242 В.
Выходное напряжение: 12 В или 24 В в зависимости от модификации, с отклонением не более ±5% при номинальной нагрузке.
Частота сети: 50 Гц, допускается эксплуатация при частоте от 49 до 51 Гц без снижения параметров.
Изоляция: класс B (130 °C), обеспечивающая длительный срок службы при температуре окружающей среды до 40 °C.
Коэффициент трансформации: соответствует указанным номинальным напряжениям, с минимальными потерями энергии – не выше 3% при полной нагрузке.
Сопротивление обмоток: первичной – не более 10 Ом, вторичной – в пределах 0,2–0,5 Ом, что снижает нагрев и потери при эксплуатации.
Габариты и масса: компактные размеры позволяют устанавливать трансформатор в ограниченном пространстве; масса около 2,5 кг.
Рекомендация: для оптимальной работы необходимо учитывать нагрузку не выше номинальной, а также избегать перегрузок, чтобы не допустить перегрева и сокращения срока службы.

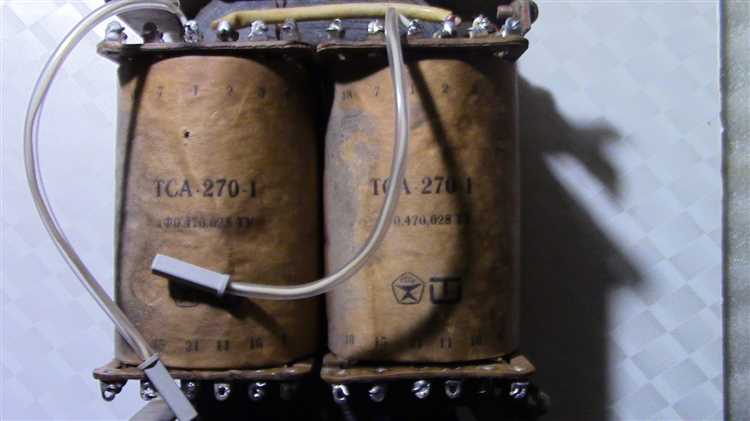

Назначение и области применения трансформатора ТС 270
Трансформатор ТС 270 предназначен для преобразования напряжения в цепях постоянного тока с целью питания контрольных и измерительных приборов, систем автоматики и защиты. Его конструкция обеспечивает стабилизацию выходного напряжения в диапазоне от 0,27 кВ до 1 кВ при входном напряжении до 10 кВ.
Используется в электротехнических установках промышленного и энергетического назначения, включая подстанции, распределительные устройства и электростанции. ТС 270 применяют для питания цепей сигнализации, релейной защиты, а также в системах управления технологическими процессами.
Допустимая нагрузка трансформатора позволяет подключать несколько приборов одновременно, при этом сохраняется стабильность выходного напряжения без значительных потерь. Благодаря высокой надежности и стойкости к колебаниям напряжения, трансформатор подходит для эксплуатации в условиях повышенных механических и температурных воздействий.
Рекомендуется использовать ТС 270 в системах, где требуется изоляция цепей управления от высоковольтных линий и обеспечение безопасности обслуживающего персонала. При монтаже необходимо строго соблюдать порядок подключения согласно технической документации, чтобы исключить перегрузки и возможные аварийные ситуации.
Подготовка к подключению трансформатора ТС 270
Перед началом монтажа необходимо проверить технические характеристики трансформатора ТС 270 согласно паспорту, чтобы убедиться в соответствии номинального напряжения и мощности требованиям схемы.
- Обеспечить место установки с уровнем вибрации не выше допустимого значения – не более 0,2 мм амплитуды.
- Подготовить инструменты для подключения: отвертки, мультиметр для проверки сопротивления и отсутствия коротких замыканий.
- Проверить исправность изоляции проводов, используемых для подключения, минимальная стойкость к напряжению – не ниже 3 кВ.
- Подготовить крепёжные элементы, соответствующие отверстиям трансформатора, с учётом рекомендованного момента затяжки для предотвращения деформации корпуса.
Перед подключением убедиться в обесточивании питающей сети и отсутствии напряжения на клеммах трансформатора.
- Измерить сопротивление изоляции обмоток мегомметром, минимальное значение не менее 20 МОм.
- Проверить целостность обмоток мультиметром, сравнить с нормативными значениями, указанными в технической документации.
- Обеспечить правильную ориентацию и последовательность подключения клемм в соответствии со схемой, исключая возможность переполюсовки.
После выполнения подготовительных мероприятий приступать к монтажу трансформатора с соблюдением требований электробезопасности и нормативных документов.

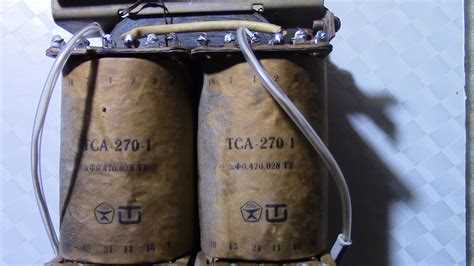

Схемы подключения трансформатора ТС 270 к сети
ТС 270 предназначен для работы в однофазных и трёхфазных электрических сетях с напряжением первичной обмотки 220/380 В. Основные схемы подключения зависят от конфигурации сети и требований к выходному напряжению.
При подключении к однофазной сети первичная обмотка соединяется напрямую с фазой и нулём. Вторичная обмотка обеспечивает заданное выходное напряжение, обычно 220 В, используемое для питания оборудования с гальванической развязкой.
Для трёхфазного подключения применяется схема с тремя однофазными трансформаторами ТС 270 или один трансформатор с тремя обмотками. Первичные обмотки подключаются к фазам сети (A, B, C) с возможностью соединения «звездой» или «треугольником». Рекомендуется выбирать схему в зависимости от требований нагрузки и устойчивости к перегрузкам.
Соединение «треугольником» используется при необходимости получить более высокую устойчивость к коротким замыканиям и равномерное распределение тока в обмотках. В этом случае нейтральная точка отсутствует.
Подключение к сети должно выполняться через защитные устройства – автоматические выключатели и предохранители, соответствующие номинальному току трансформатора и особенностям нагрузки.
Для контроля правильности подключения рекомендуется измерять напряжения на первичной и вторичной обмотках в режиме без нагрузки и под нагрузкой, а также проверять отсутствие коротких замыканий между обмотками и корпусом.
Проверка правильности подключения и контроль работы трансформатора
- Измерьте сопротивление обмоток с помощью омметра. Значения должны соответствовать технической документации для первичной и вторичной обмоток.
- Проверьте отсутствие короткого замыкания между обмотками и корпусом. Омметр должен показывать очень высокое сопротивление (сотни кОм или более).
- Убедитесь, что фазы подключены правильно по схеме (например, звездой или треугольником). Неправильное соединение вызовет перекос напряжения и токов.
После включения питания измерьте напряжение на вторичной обмотке. Допустимые отклонения от номинала – не более ±5%. Сильные отклонения указывают на ошибку подключения или повреждение обмотки.
- Измерьте ток холостого хода – он должен быть в пределах, указанных в паспорте трансформатора.
- Проверьте температуру корпуса через 30–60 минут работы. Повышение не должно превышать нормативные значения (обычно до +75 °C).
- Контролируйте отсутствие посторонних шумов, вибраций и запаха гари во время работы.
Регулярные замеры и проверка параметров позволяют своевременно выявлять дефекты и предотвращать аварии.
Основные ошибки при подключении трансформатора ТС 270 и методы их устранения
Еще одна ошибка – отсутствие или неправильное подключение заземления корпуса трансформатора, что повышает риск поражения электрическим током и снижает электробезопасность.
Решение – организовать надежное заземление согласно схеме, используя соответствующие клеммы на корпусе и проверяя непрерывность цепи заземления.
Ошибочное включение трансформатора под напряжение, превышающее номинальное (ТС 270 рассчитан на определённое напряжение), приводит к перегреву и ускоренному старению изоляции.
Для предотвращения этого необходимо контролировать соответствие питающего напряжения номинальному, а при подключении применять защитные устройства – предохранители и автоматические выключатели.
Неправильная последовательность подключения фаз (в трехфазных схемах) вызывает асимметрию нагрузки и повышенные токи, что снижает срок службы и может вызвать повреждения.
Для проверки правильности фазного подключения рекомендуется использовать фазоуказатель и выполнять тестовые замеры напряжения и токов до запуска трансформатора в работу.
При подключении без учета направления обмоток возможны перекрестные токи, что ухудшает КПД и вызывает шумы.
Устранение требует сверки фазировки обмоток и соблюдения правильной последовательности соединений, согласно технической документации на ТС 270.
Вопрос-ответ:
Какие основные технические характеристики трансформатора ТС 270 следует учитывать при выборе для конкретной задачи?
ТС 270 имеет определённые параметры, такие как номинальная мощность, напряжение первичной и вторичной обмоток, частота сети и степень изоляции. Мощность варьируется в зависимости от модели, что влияет на максимально допустимую нагрузку. Также важны габариты и вес трансформатора, которые могут влиять на удобство монтажа и размещения. При выборе нужно сверять эти характеристики с требованиями к системе, чтобы избежать перегрузок и обеспечить стабильную работу.
Как правильно выполнить подключение выводов трансформатора ТС 270, чтобы избежать ошибок и повреждений оборудования?
Подключение начинается с идентификации выводов: первичная обмотка подключается к источнику напряжения, вторичная — к нагрузке. Нужно соблюдать полярность и фазировку, чтобы не возникали короткие замыкания и не выходило из строя оборудование. Для точного подключения полезно использовать схему, указанную в техническом паспорте, и предварительно проверить сопротивления обмоток. Важно надёжно закрепить все соединения и использовать соответствующие крепёжные элементы для предотвращения ослабления контактов.
Какие причины могут вызвать перегрев трансформатора ТС 270 и как их можно выявить на раннем этапе?
Перегрев обычно связан с перегрузкой по мощности, недостаточным охлаждением или нарушениями в подключении. Дополнительными факторами могут быть плохой контакт в клеммах или повреждение изоляции. Ранними признаками служат повышение температуры корпуса, изменение звука работы или появление запаха гари. Контроль температуры можно осуществлять с помощью термометров или тепловизоров. Регулярный визуальный осмотр и измерение электрических параметров помогут вовремя выявить проблему.
Какие методы проверки правильности подключения и исправности трансформатора ТС 270 рекомендуются после монтажа?
После подключения следует провести измерения сопротивления обмоток с помощью омметра, чтобы убедиться в целостности и отсутствии коротких замыканий. Также проверяют правильность фазировки и соответствие напряжения на выходе номинальным значениям. Для этого используют вольтметр и осциллограф. Дополнительно проводится проверка на нагрев при небольшой нагрузке и прослушивание работы трансформатора — отсутствие необычных звуков. При обнаружении отклонений подключение пересматривают и устраняют неисправности.
Какие типичные ошибки возникают при монтаже трансформатора ТС 270 и как их можно избежать?
Распространённые ошибки включают неправильное подключение обмоток, несоблюдение полярности, слабое крепление клемм, а также несоблюдение требований по заземлению. Иногда игнорируют проверку соответствия параметров трансформатора параметрам сети. Для предотвращения подобных проблем важно внимательно изучить схему подключения, использовать подходящий инструмент и проверять соединения после монтажа. Дополнительной мерой станет тестирование устройства под нагрузкой перед запуском в эксплуатацию.
