Блок предохранителей в ВАЗ 2114 расположен под капотом, с левой стороны вблизи аккумулятора. Он отвечает за защиту большинства электрических цепей автомобиля, включая систему освещения, стеклоочистители, вентилятор охлаждения и другие важные узлы. При необходимости ремонта, замены или диагностики блока требуется его демонтаж, который важно выполнять по определённому порядку, чтобы не повредить элементы проводки и креплений.
Перед началом работ следует обязательно отключить клемму «минус» от аккумулятора, чтобы исключить риск короткого замыкания. Далее необходимо снять пластиковую крышку блока, отжав фиксирующие защёлки. Внутри находятся разъёмы жгутов проводки, которые следует отсоединять поочерёдно, фиксируя порядок подключения, чтобы избежать ошибок при обратной установке.
Корпус блока предохранителей крепится к кузову болтами или винтами (в зависимости от года выпуска и комплектации автомобиля). Для их демонтажа потребуется ключ на 10 или крестовая отвёртка. После отсоединения всех разъёмов и креплений блок можно аккуратно извлечь из моторного отсека. Не допускается вытягивание блока с усилием – наличие сопротивления указывает на незамеченное соединение или зацепление за элементы кузова.
При замене блока на новый необходимо убедиться в его совместимости с моделью ВАЗ 2114 по каталожному номеру и расположению контактов. Неправильный выбор может привести к отказу отдельных систем или выходу из строя электрооборудования. Перед окончательной установкой рекомендуется провести визуальный осмотр контактных групп на предмет следов окисления или подгорания.
Где находится блок предохранителей и как получить к нему доступ

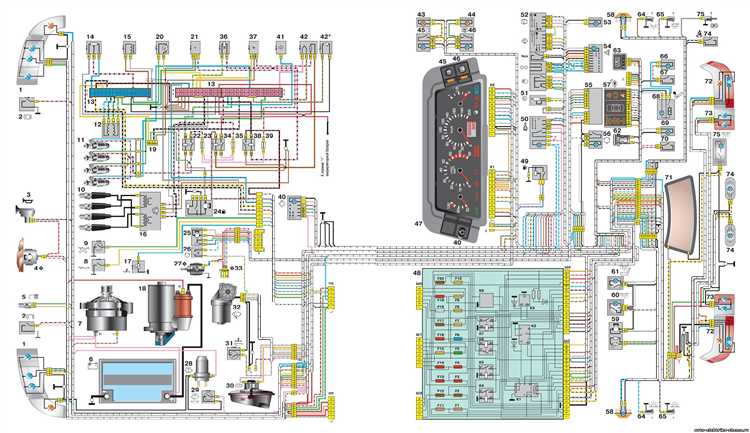

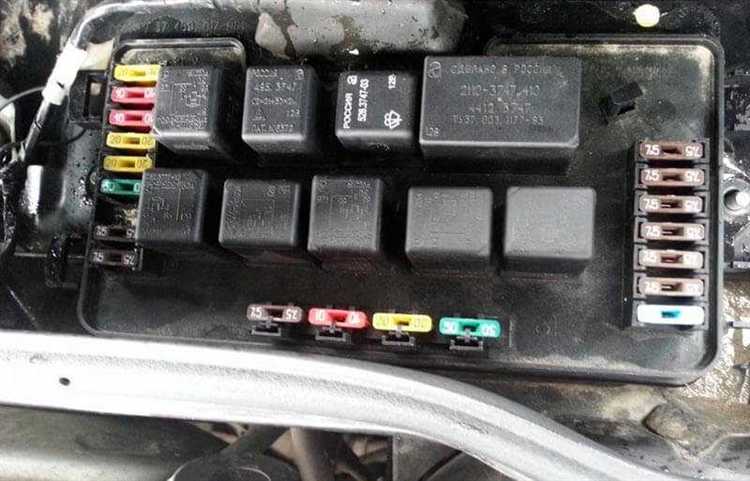

Основной блок предохранителей на ВАЗ 2114 расположен в моторном отсеке, на левой стороне, рядом с аккумуляторной батареей и бачком тормозной жидкости. Он установлен на пластиковом кронштейне и закрыт защитной крышкой с фиксаторами.
Для доступа к блоку необходимо:
- Отключить зажигание и убедиться в отсутствии напряжения на клеммах аккумулятора.
- Снять минусовую клемму с аккумулятора, чтобы избежать короткого замыкания при работе с проводкой.
- Открыть капот и найти черный пластиковый ящик с защелками рядом с левой стойкой кузова.
- Отжать боковые фиксаторы крышки блока, при необходимости – с помощью плоской отвертки.
- Снять крышку, обращая внимание на расположение предохранителей и реле – схема обычно приклеена с внутренней стороны крышки.
Также существует дополнительный блок предохранителей в салоне – под рулевой колонкой, слева от педального узла. Он скрыт за пластиковой крышкой и обслуживает электросистемы салона. Для доступа:
- Открыть водительскую дверь и опустить крышку отсека, потянув за нижний край.
- При необходимости выкрутить саморезы, фиксирующие панель, с помощью крестовой отвертки.
- Осторожно извлечь панель и обеспечить свободный доступ к предохранителям и разъемам проводки.
Перед демонтажем любого блока рекомендуется сфотографировать расположение разъемов, чтобы избежать ошибок при обратной установке.
Какие инструменты понадобятся для снятия блока предохранителей
Для демонтажа блока предохранителей на ВАЗ 2114 потребуется минимальный, но точный набор инструментов, подходящий для работы в ограниченном пространстве под торпедо. В первую очередь необходима крестовая отвертка средней длины – именно ею отвинчиваются основные крепежные элементы корпуса блока и панели.
Также потребуется плоская отвертка с тонким жалом – она используется для аккуратного отсоединения пластиковых фиксаторов, разъемов и защелок, не повреждая проводку и корпус. Для снятия жгутов проводов желательно использовать длинногубцы, особенно если доступ к разъемам ограничен.
Набор головок с трещоткой, предпочтительно с удлинителем, пригодится в случае необходимости открутить крепления блока к кронштейну кузова. Чаще всего это головки на 8 или 10 мм. Наличие тестера или мультиметра поможет убедиться в отсутствии питания на клеммах перед демонтажем, что особенно важно при работе с электрооборудованием.
Для собственной безопасности стоит подготовить перчатки с прорезиненным покрытием – они обеспечивают защиту от случайного контакта с оголёнными проводами и повышают удобство при работе в тесных участках.
Как отключить аккумулятор перед демонтажем блока
Перед началом работ с блоком предохранителей на ВАЗ 2114 необходимо полностью обесточить электрическую систему автомобиля. Это исключает короткое замыкание и повреждение компонентов. Для этого потребуется правильно отключить аккумуляторную батарею.
- Откройте капот и зафиксируйте его с помощью упора.
- Убедитесь, что зажигание выключено, а ключ извлечён из замка.
- Подготовьте гаечный ключ на 10 мм или торцовый ключ того же размера.
- Ослабьте и снимите клемму «минус» (отрицательный полюс) с аккумулятора. Сначала всегда отключается именно «минус», чтобы избежать замыкания при случайном касании корпуса ключом.
- Затем при необходимости отсоедините клемму «плюс» (положительный полюс).
- Убедитесь, что клеммы не соприкасаются с металлическими элементами кузова или друг с другом.
Храните отсоединённые клеммы в стороне от аккумулятора и металлических поверхностей. Для полной уверенности можно заизолировать их изолентой.
Как отсоединить разъёмы и провода от блока предохранителей
Перед отсоединением разъёмов необходимо удостовериться, что аккумулятор отключён. Это исключит риск короткого замыкания при работе с проводкой.
Сначала снимите пластиковую крышку блока предохранителей, расположенного под капотом со стороны водителя. Она удерживается защёлками, которые следует аккуратно поддеть плоской отвёрткой. После этого обеспечьте свободный доступ к жгутам проводки.
Разъёмы фиксируются пластиковыми защёлками. Для их отсоединения нажмите на фиксатор сбоку каждого разъёма и потяните его на себя. Не применяйте силу – если разъём не выходит, проверьте, не зафиксирован ли он дополнительным язычком. Часто встречаются разъёмы с двойной фиксацией.
Провода, идущие к блоку, организованы в жгуты и закреплены пластиковыми держателями. Отсоедините держатели, аккуратно сдвигая провода в сторону, не допуская изгиба и натяжения. Пометьте каждый жгут изолентой с маркировкой для упрощения обратной сборки.
Если требуется отсоединить внутренний блок под рулевой колонкой, последовательность аналогичная: нажмите фиксаторы, аккуратно вытяните каждый разъём, предварительно освободив доступ к ним, отодвинув элементы облицовки.
После полного отсоединения всех разъёмов проверьте, не осталось ли незамеченных проводов, подходящих к нижней части блока. Только после этого можно переходить к демонтажу самого блока предохранителей.
Как демонтировать внутренний блок предохранителей из панели
После отключения аккумулятора и отсоединения всех разъёмов от блока, можно переходить к его демонтажу. Внутренний блок предохранителей ВАЗ 2114 крепится к металлическому кронштейну за панелью приборов с помощью саморезов или пластиковых фиксаторов, в зависимости от модификации.
Сначала необходимо снять нижнюю часть декоративной обшивки со стороны водителя, чтобы получить доступ к блоку. Для этого выкрутите винты крепления обшивки и аккуратно отсоедините её, избегая поломки направляющих.
Далее с помощью отвертки выкрутите два самореза, удерживающих блок на кронштейне. В некоторых случаях блок может быть дополнительно зафиксирован защёлками, которые нужно отжать узкой плоской отверткой, при этом поддерживая корпус блока рукой.
После ослабления креплений аккуратно выдвиньте блок предохранителей на себя, при необходимости наклонив его вниз для высвобождения из монтажного пространства. Убедитесь, что никакие провода или кабели не зацеплены и не мешают извлечению.
Демонтированный блок можно сразу заменить или проверить на предмет неисправностей. При повторной установке обязательно проверьте надёжность креплений и правильность подключения всех разъёмов.
Как снять подкапотный блок предохранителей и на что обратить внимание

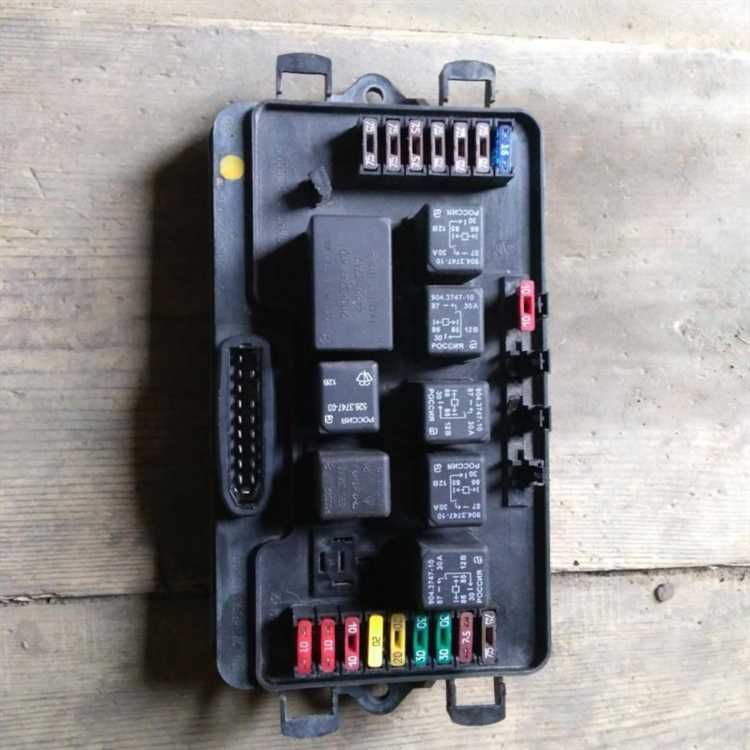

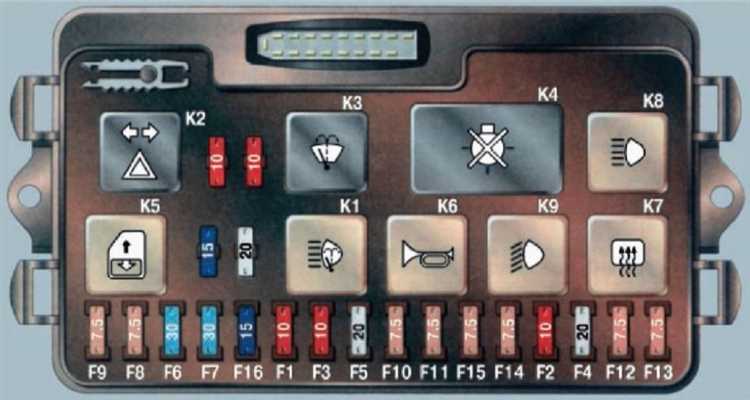

Подкапотный блок предохранителей на ВАЗ 2114 расположен рядом с аккумулятором, в пластиковом корпусе с крышкой на защёлках. Прежде чем приступать к демонтажу, необходимо полностью обесточить бортовую сеть, сняв минусовую клемму с аккумулятора.
Откройте защёлки крышки блока и аккуратно снимите её. Осмотрите внутреннюю часть на наличие влаги, окислов или перегрева – это поможет выявить возможные причины неисправностей. Для доступа к креплениям потребуется торцовый ключ на 10 мм. Снимите гайки, фиксирующие корпус блока к кузову автомобиля.
После снятия креплений аккуратно приподнимите блок вверх. Не тяните с усилием – снизу подключены жгуты проводов, зафиксированные в корпусе через разъёмы. Каждый разъём имеет фиксатор, который необходимо отжать перед отсоединением. Чтобы избежать ошибок при обратной установке, предварительно пометьте или сфотографируйте расположение каждого разъёма.
Особое внимание следует уделить состоянию контактных групп. Если видны следы оплавления или обрыва дорожек, дальнейшая эксплуатация блока недопустима. Также важно проверить целостность изоляции проводов в местах изгибов – там чаще всего происходят повреждения из-за вибраций и перепадов температуры.
После демонтажа рекомендуется очистить разъёмы от пыли и нанести токопроводящую смазку перед обратной установкой. Это повысит надёжность контакта и защитит от коррозии.
Что проверять перед установкой нового блока предохранителей

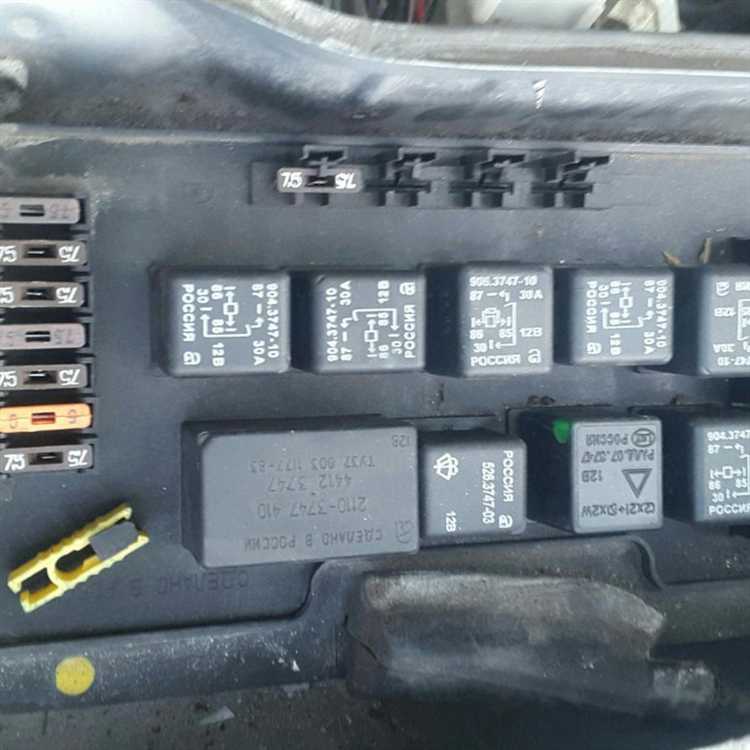

Перед установкой нового блока предохранителей на ВАЗ 2114 необходимо убедиться в полной совместимости с конкретной моделью автомобиля. Блок должен соответствовать каталожному номеру оригинального изделия, включая тип разъёмов и конфигурацию дорожек на плате.
Обязательно проверьте состояние монтажных разъёмов на проводке. Окисление, подгоревшие контакты или нарушенная геометрия разъёма могут привести к некорректной работе электрических цепей. При наличии повреждений замените разъёмы или зачистите контакты.
Оцените проводку на предмет повреждённых или переделанных цепей. Часто после предыдущих вмешательств могут быть сделаны «скрутки» или нештатные соединения. Все подобные участки рекомендуется заменить на заводские или припаять с применением термоусадки.
Проверьте целостность массы и питающих проводов. Подключение к слабой массе приведёт к перегреву и нестабильной работе элементов блока. Используйте мультиметр для проверки сопротивления цепи «масса – кузов» и «масса – блок».
Убедитесь в отсутствии короткого замыкания в нагрузочных цепях. До установки блока рекомендуется отключить все потребители (фары, печка, прикуриватель и пр.) и замерить ток утечки. При наличии утечки более 50 мА – выявите источник и устраните неисправность.
Перед установкой осмотрите сам блок. Отсутствие трещин, следов влаги, перегрева, а также целостность дорожек на печатной плате критичны. При малейших сомнениях в исправности блока – лучше заменить на проверенный или новый оригинал.
Вопрос-ответ:
Можно ли снять блок предохранителей без полного демонтажа панели?
Да, внутренний блок предохранителей на ВАЗ 2114 можно снять, не разбирая всю панель. Доступ к нему обеспечивается после снятия защитной крышки с левой стороны под рулевым колесом. Далее необходимо аккуратно отсоединить фишки проводов, ослабить крепёж и аккуратно извлечь блок наружу. Важно не тянуть за провода и не прикладывать силу, так как можно повредить разъёмы или проводку.
Что делать, если разъёмы не вытаскиваются из блока предохранителей?
Если разъёмы не поддаются, не стоит использовать острые предметы или чрезмерное усилие. Часто причиной является окисление контактов или застаревший пластик. В таком случае поможет аэрозольный очиститель контактов: его нужно распылить в зону соединения, подождать несколько минут и попробовать снова. Допустимо слегка расшатывать разъём из стороны в сторону, придерживая сам корпус блока. В крайнем случае можно использовать тонкую пластиковую лопатку, чтобы облегчить отсоединение.
Как узнать, что блок предохранителей действительно неисправен и его нужно менять?
Перед заменой блока стоит проверить конкретные симптомы: постоянный перегрев, расплавленные гнёзда, неработающие цепи при исправных предохранителях, запах гари или следы подгорания на плате. Дополнительно рекомендуется прозвонить дорожки мультиметром. Если контакт нарушен внутри самого блока или наблюдаются межконтактные замыкания, замена оправдана. В противном случае возможен ремонт с заменой конкретных элементов.
Можно ли установить новый блок без специальных инструментов?
Если под рукой есть базовый набор — крестовая отвёртка, пассатижи и торцевой ключ — этого будет достаточно. Весь процесс не требует специализированного оборудования. Главное — аккуратность при работе с разъёмами и клеммами. Желательно отключить аккумулятор, чтобы избежать короткого замыкания при подключении. Дополнительно может понадобиться фонарик для освещения труднодоступных участков.
