BNC LT – это разновидность коаксиального разъёма, предназначенного для соединения и передачи аналоговых или цифровых сигналов в высокочастотных системах. Он относится к линейке байонетных разъёмов BNC, где «LT» обозначает модификацию с улучшенной фиксацией и возможностью работы в условиях вибрации или повышенных механических нагрузок.
Конструкция разъёма BNC LT основана на двухзаходной байонетной муфте, обеспечивающей надёжный и быстрый контакт. Он применяется в системах передачи радиочастот до 4 ГГц, где особенно важна стабильность сигнала и механическая устойчивость соединения. Разъём поддерживает импеданс 50 или 75 Ом и может быть совместим с кабелями типа RG-58, RG-59, RG-179 и аналогичными.
Особенность BNC LT заключается в том, что он используется в промышленной автоматике, военной связи, медицинском диагностическом оборудовании, а также в профессиональных системах видеонаблюдения. Его надёжность делает его предпочтительным выбором для монтажа в местах с ограниченным доступом, где разъёмы подвергаются нагрузкам или вибрациям. При выборе BNC LT важно учитывать тип кабеля, частотный диапазон системы и условия эксплуатации.

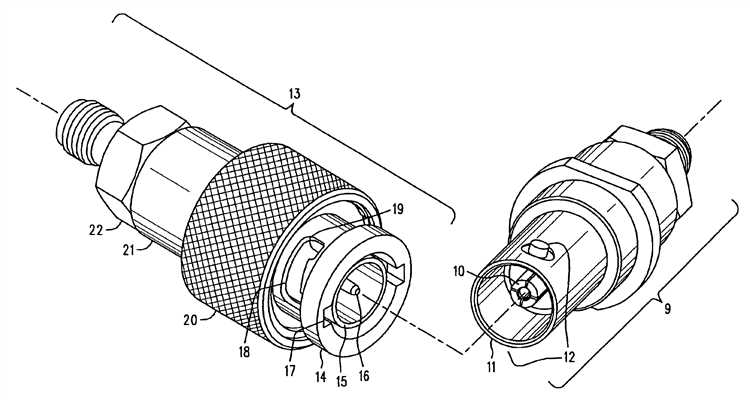

Принцип работы BNC LT на уровне сигнальной передачи
Разъём BNC LT используется для передачи аналоговых и цифровых сигналов с минимальными потерями, благодаря точной согласованности импеданса. Его конструкция обеспечивает стабильное волновое сопротивление 50 или 75 Ом, что критично для снижения отражений сигнала и помех в высокочастотных цепях.
На уровне сигнальной передачи BNC LT функционирует как экранированный коаксиальный интерфейс. Центральный контакт передаёт сигнальный ток, в то время как внешний цилиндрический экран обеспечивает заземление и защиту от электромагнитных наводок. Благодаря надёжной фиксации соединения за счёт байонетного замка, сохраняется стабильный контакт даже при вибрациях и механических нагрузках.
Разъёмы BNC LT рассчитаны на работу в частотном диапазоне до 4 ГГц (в зависимости от модели), что делает их пригодными для передачи синхроимпульсов, видеосигналов SDI и сигналов в системах промышленной автоматизации. Они минимизируют временные искажения сигнала за счёт точной геометрии коаксиальных контактов и плотной обжатой посадки проводника.
Для обеспечения корректной передачи важно использовать кабели с соответствующим волновым сопротивлением. Несоответствие приведёт к отражениям сигнала и ухудшению формы импульсов. Рекомендуется проверять герметичность соединений и избегать перегибов кабеля, так как это нарушает внутреннюю структуру коаксиала и снижает качество передачи.
Устройство и компоненты коннектора BNC LT
Коннектор BNC LT представляет собой модифицированную версию стандартного BNC-разъёма с адаптацией под специальные условия монтажа, включая ограниченное пространство и повышенные требования к надёжности контакта. Конструкция ориентирована на быструю установку без пайки и обеспечение стабильной передачи сигнала в условиях вибраций и электромагнитных помех.
Основу корпуса составляет латунь с никелированным покрытием, обеспечивающим устойчивость к коррозии и механическим повреждениям. Центральный контакт выполнен из бериллиевой бронзы с позолотой, что снижает переходное сопротивление и исключает окисление при длительной эксплуатации.
Изоляция между центральным и внешним контактами изготовлена из PTFE (тефлона), благодаря чему сохраняется стабильная диэлектрическая проницаемость и минимальные потери на высоких частотах. Наружная обойма фиксируется при помощи байонетного механизма с двойной направляющей, что исключает самопроизвольное расстыковывание.
Для подключения коаксиального кабеля в BNC LT применяется зажимной или винтовой метод, в зависимости от модификации. Это упрощает установку в полевых условиях и позволяет использовать разъём повторно. Дополнительно предусмотрена система экранирования, включающая контактное кольцо и ферритовую втулку, что минимизирует уровень наведённых помех.
При выборе BNC LT важно учитывать тип кабеля (например, RG-58, RG-59, RG-174), поскольку от этого зависит внутренняя геометрия разъёма. Несоответствие параметров может привести к нарушению волнового сопротивления и ухудшению сигнальной целостности.
Передача видеосигнала через BNC LT в аналоговых системах наблюдения
Коннектор BNC LT используется для передачи композитного видеосигнала в аналоговых системах CCTV, где критична стабильность и минимальные потери сигнала при длительной эксплуатации. Он обеспечивает надежное экранирование коаксиального кабеля, что снижает уровень помех от источников электромагнитных наводок.
Типичная полоса пропускания сигнала, передаваемого через BNC LT, находится в пределах 6 МГц, что достаточно для передачи стандартного аналогового видеосигнала с разрешением до 720×576 пикселей (формат PAL). За счёт плотного обжатия и фиксации штекера, соединение исключает люфт и риск обрыва сигнального контакта, особенно при вибрациях или механической нагрузке на кабель.
Для стабильной передачи сигнала рекомендуется использовать коаксиальный кабель типа RG-59 или RG-6 с сопротивлением 75 Ом. Превышение длины трассы свыше 100 метров требует установки активных видеоусилителей или перехода на витую пару с видеобалансными преобразователями, так как BNC LT не компенсирует потери при превышении допустимой дистанции.
Разъём BNC LT особенно удобен в условиях ограниченного пространства внутри распределительных коробок и видеорегистраторов. Его байонетный механизм обеспечивает быстрое и плотное соединение, что критично при монтаже большого числа видеоканалов в стойках или на объектах с ограниченным временем доступа.
Практика показывает, что при условии правильного монтажа и использования качественных кабелей срок службы соединений на BNC LT превышает 5 лет без необходимости в обслуживании. В отличие от винтовых соединений, контакт в разъёмах LT остаётся стабильным даже при температурных колебаниях.
Использование BNC LT в измерительном и лабораторном оборудовании
Коннекторы BNC LT широко применяются в системах лабораторной диагностики, осциллографах, генераторах сигналов и спектроанализаторах, где требуется стабильная передача сигналов в диапазоне до 6 ГГц. Благодаря фиксирующему механизму с байонетным замком обеспечивается надёжное соединение без просадок амплитуды и фазовых искажений при многократных переподключениях.
Коаксиальная конструкция BNC LT позволяет сохранять постоянное волновое сопротивление 50 Ом, что критично для точности измерений, особенно при работе с импульсными или высокочастотными сигналами. Это снижает отражения и минимизирует стоячие волны, которые могут искажать результаты экспериментов.
В лабораторной практике BNC LT рекомендуется использовать в конфигурациях с экранированными кабелями RG-58 и RG-223, особенно в условиях высокой помехозащищённости. Их устойчивость к электромагнитным наводкам делает их оптимальными для подключения чувствительных датчиков, прецизионных усилителей и преобразователей сигнала.
В измерительных стойках и распределительных панелях BNC LT обеспечивает модульную организацию подключения: при необходимости быстро сменить конфигурацию или заменить прибор не требуется разборка оборудования – достаточно провернуть байонетный механизм на четверть оборота. Это сокращает время на повторную настройку измерительных каналов и снижает риск ошибок при подключении.
При калибровке и тестировании BNC LT помогает исключить паразитные индуктивности и ёмкости, характерные для менее точных соединений. Использование переходников с BNC LT на другие типы разъёмов (например, SMA или TNC) допустимо только при сохранении согласованного импеданса по всей линии.
Практика показывает, что использование BNC LT в метрологических установках повышает воспроизводимость результатов и снижает вероятность сбоев при длительном цикле тестирования. Это делает его стандартом де-факто в исследовательских лабораториях и инженерных стендах, где каждый микровольт и наносекунда имеют значение.
Подключение BNC LT в сетях связи и телекоммуникациях
Коннекторы BNC LT применяются в телекоммуникационных и сетевых системах для организации надежных соединений в коаксиальной инфраструктуре. Они особенно востребованы в случаях, где необходима быстрая установка без пайки и высокая стабильность сигнальной передачи.
Основные области применения BNC LT в телекоммуникациях включают:
- соединение телекоммуникационного оборудования с коаксиальными магистралями передачи данных;
- интерфейсы синхронизации между генераторами частоты и коммутаторами;
- организация временных или резервных линий связи на объектах с ограниченным доступом к инструментам пайки;
- интеграция с ретрансляторами, антенными усилителями, распределителями сигналов.
Для корректного подключения BNC LT следует учитывать тип используемого кабеля (RG-58, RG-59 или RG-6), так как внутренняя геометрия и диаметр жилы влияют на плотность фиксации центрального контакта.
Рекомендации по подключению:
- Снять внешнюю и внутреннюю изоляцию с конца коаксиального кабеля согласно спецификации выбранного коннектора.
- Центральную жилу выровнять и установить в направляющий канал до упора.
- Надвинуть корпус BNC LT на кабель до щелчка, обеспечивая плотную посадку без люфтов.
- Проверить целостность экранирования и отсутствие зазоров между экраном и корпусом коннектора.
Особенности конструкции BNC LT позволяют монтировать соединения в полевых условиях без применения пресс-инструмента, что упрощает развертывание временных узлов связи. Такие соединения сохраняют согласованность волнового сопротивления (обычно 50 или 75 Ом), минимизируя отражения сигнала.
В многоканальных решениях используется маркировка BNC LT-разъемов и кабелей для исключения ошибок подключения при обслуживании. Также важно соблюдать допустимый радиус изгиба кабеля при монтаже – не менее 5 диаметров кабеля, чтобы избежать деградации сигнала.
Особенности выбора и монтажа BNC LT в различных условиях эксплуатации
При выборе BNC LT критично учитывать рабочую частоту и тип кабеля. Для систем с частотой до 4 ГГц рекомендуется использовать коннекторы с минимальным коэффициентом отражения (VSWR не выше 1.2). Кабель должен соответствовать стандарту 50 Ом, с плотным экраном для снижения электромагнитных помех.
В условиях повышенной влажности и пыли монтаж требует применения герметичных BNC LT с защитным уплотнением из силикона или резины. Для наружных установок предпочтительны версии с антикоррозийным покрытием и дополнительной защитой от ультрафиолета.
Подключение BNC LT должно осуществляться с правильной подготовкой кабеля: точное снятие изоляции без повреждения оплетки и центрального проводника. Монтаж предусматривает аккуратное обжатие или пайку, в зависимости от модели, с контролем качества контакта для минимизации потерь сигнала.
В условиях вибрации и механических нагрузок следует применять фиксирующие элементы и усиленные корпуса коннекторов, чтобы предотвратить ослабление контакта. Рекомендуется регулярная проверка соединений при обслуживании оборудования.
Для высокочастотных систем важна точность центровки центрального контакта BNC LT, что обеспечивается использованием специализированных инструментов при монтаже. Несоблюдение технологии приводит к ухудшению передачи и возникновению отражений.
При монтаже в ограниченных пространствах стоит выбирать BNC LT с низкопрофильными корпусами, позволяющими сохранить удобство подключения и отключения без повреждения кабеля.
Для специфических задач, например, в лабораторных условиях, предпочтительны разъемы с позолоченными контактами для устойчивости к окислению и стабильности сигнала при многократных подключениях.
Вопрос-ответ:
Как устроен коннектор BNC LT и чем он отличается от стандартных BNC-разъемов?
Коннектор BNC LT представляет собой разновидность быстрозажимного коаксиального разъема с байонетным механизмом фиксации. Его конструкция адаптирована для удобного и надежного монтажа в условиях, где требуется частая сборка и разборка кабельных соединений. В отличие от классических BNC, модель LT обычно отличается меньшим размером, улучшенной устойчивостью к вибрациям и оптимизированной посадкой контактов для минимизации потерь сигнала.
В каких сферах применения BNC LT проявляет наибольшую пользу?
BNC LT часто используют в системах видеонаблюдения, телекоммуникационном оборудовании и измерительных приборах. Благодаря удобству подключения и надежности контактов, его выбирают для монтажа в лабораторных установках, где требуется частая смена оборудования, а также в промышленных системах, где важна устойчивость к вибрациям и электромагнитным помехам.
Какие параметры кабеля и разъема нужно учитывать при выборе BNC LT для конкретной системы?
При подборе BNC LT важны несколько характеристик: импеданс разъема должен совпадать с кабелем (обычно 50 или 75 Ом), длина и сечение кабеля влияют на качество сигнала, а также конструкция разъема должна обеспечивать надежный контакт с центральным проводником и оплеткой. При работе с видеосигналами предпочтительнее выбирать 75-омные версии, в измерительных системах — 50-омные. Кроме того, стоит учитывать условия эксплуатации — для внешних или влажных помещений выбирают разъемы с защитой от влаги и коррозии.
Как правильно монтировать и подключать BNC LT, чтобы избежать ухудшения сигнала?
Для корректного монтажа сначала нужно аккуратно зачистить кабель, не повредив центральный проводник и оплетку. Затем разъем устанавливается так, чтобы контакт был плотным и без перекосов. Важно соблюдать правильную длину оголения кабеля, чтобы центральный контакт и оплетка не замыкались. После сборки проверяют надежность фиксации байонетного замка и тестируют сигнал, чтобы исключить потери и помехи. Использование качественного инструмента для обжима и зачистки значительно повышает надежность соединения.
Можно ли использовать BNC LT для передачи сигнала на большие расстояния, и как это повлияет на качество?
Передача сигнала через BNC LT на большие расстояния возможна, но качество зависит от типа кабеля, частоты сигнала и условий окружающей среды. Для длинных линий лучше использовать кабели с низкими потерями и соответствующие разъемы, минимизирующие отражения. Если расстояние слишком большое, сигнал может ослабевать и искажаться, что потребует применения усилителей или повторителей. Коннектор BNC LT сам по себе не ограничивает дальность, но важно учитывать общее качество и совместимость всей линии передачи.
Как устроен и работает коннектор BNC LT, и в чем его основные преимущества?
Коннектор BNC LT — это разновидность коаксиального соединителя, предназначенного для передачи высокочастотных сигналов с минимальными потерями. Его конструкция состоит из центрального контакта, который передает сигнал, и внешнего металлического корпуса, служащего экраном от помех. Особенность BNC LT — упрощенный механизм защелкивания с возможностью быстрого соединения и отключения без применения инструментов. Это облегчает монтаж и обслуживание оборудования. Коннектор обеспечивает надежное экранирование и стабильное качество сигнала, что делает его популярным в системах видеонаблюдения, телекоммуникациях и измерительной технике. Благодаря прочным материалам и точной сборке BNC LT выдерживает многократные циклы подключения и отключения без потери качества.
