Важно: перед выполнением этой операции следует убедиться, что коробка передач стоит в нейтральном положении, а ручной тормоз надёжно затянут. Использовать для замыкания рекомендуется металлический предмет с изолированной ручкой, так как при контакте возникает искра.
Такой способ подходит для экстренного запуска, но не является постоянным решением. Если стартер реагирует только при замыкании напрямую, необходимо проверить исправность замка зажигания, реле стартера и проводки.

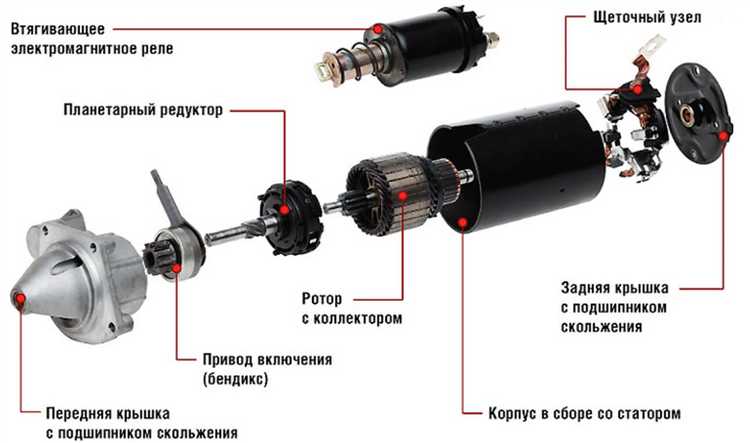

Назначение клемм стартера и их обозначения
На стартере расположено несколько клемм, каждая из которых выполняет определённую функцию. Основная клемма «30» соединена напрямую с плюсовой клеммой аккумулятора и подаёт питание на стартер. Через неё проходит основной ток большой силы, необходимый для вращения электродвигателя.
Клемма «50» предназначена для подключения провода от замка зажигания. При повороте ключа на неё поступает управляющий сигнал, который активирует втягивающее реле и запускает вращение вала стартера.
Как найти управляющий контакт на втягивающем реле
Какие провода необходимо замкнуть для запуска двигателя
Для запуска двигателя напрямую требуется замкнуть провода, идущие к замку зажигания. Обычно это три основных линии: питание от аккумулятора, провод на стартер и провод зажигания.
Питание от аккумулятора – самый толстый провод красного или розового цвета, он постоянно находится под напряжением 12 В. К нему подключаются остальные цепи запуска.
Провод зажигания обычно имеет коричневый или оранжевый цвет. При его соединении с питанием включаются системы управления двигателем, подача топлива и питание катушек зажигания.
Провод стартера чаще всего тоньше, чем питание, и окрашен в чёрный или жёлтый цвет. Его кратковременное замыкание с плюсовым проводом подаёт напряжение на втягивающее реле и приводит в движение стартер.
Правильная последовательность действий: сначала соединить провод зажигания с питанием, а затем кратко замкнуть провод стартера на плюс. После запуска двигателя провод стартера отключают, оставляя соединённым питание с зажиганием.
Использование отвёртки или провода для замыкания

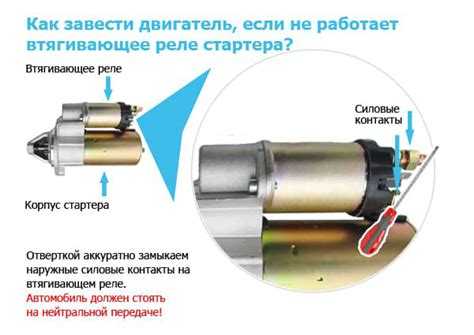

Для запуска двигателя без ключа можно замкнуть контакты стартера отвёрткой или подходящим проводом. Этот метод применяется при доступе к втягивающему реле и требует аккуратности, чтобы избежать короткого замыкания.
- Отвёртку используют для соединения клеммы «30» (питание от аккумулятора) и клеммы «50» (управление втягивающим реле). Контакт осуществляется на короткое время, пока стартер не начнёт вращать двигатель.
- Если используется провод, его концы надёжно фиксируют на тех же клеммах – сначала на «30», затем кратковременно касаются клеммы «50». Такой способ удобнее, когда стартер расположен в труднодоступном месте.
- При замыкании важно следить, чтобы инструмент или провод не касался корпуса автомобиля – это приведёт к искрению и перегреву соединения.
- Рекомендуется использовать провод с сечением не менее 4 мм² и надёжной изоляцией, чтобы он выдерживал ток, проходящий через управляющий контакт.
После успешного запуска двигателя провод или отвёртку необходимо немедленно убрать, так как постоянное замыкание приведёт к повреждению стартера и перегрузке аккумулятора.

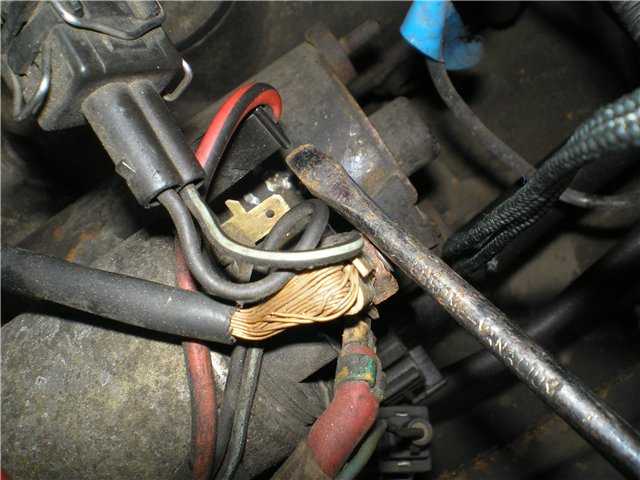

Пошаговый порядок запуска автомобиля через стартер
Сначала необходимо обеспечить доступ к стартеру. Обычно он расположен в нижней части двигателя, рядом с коробкой передач. Перед началом работ отключите зажигание, чтобы исключить случайное срабатывание.
Возьмите металлический предмет с изолированной рукояткой, например отвёртку или короткий провод с зачищенными концами. Коротко соедините управляющий контакт с клеммой питания, подающей +12 В от аккумулятора. При правильном замыкании вы услышите щелчок реле и вращение стартера.
Не держите замыкание дольше 3–5 секунд, чтобы избежать перегрева. Если двигатель не запустился, сделайте паузу 10–15 секунд и повторите попытку. Несколько последовательных включений допустимы, но не более трёх циклов подряд.
После запуска сразу уберите инструмент, убедитесь, что контакты не замыкаются. Двигатель будет продолжать работать за счёт топливной системы и генератора, а стартер должен быть отключён.
Типичные ошибки при замыкании контактов
Частая ошибка – неправильный выбор контактов на стартере. Многие пытаются замкнуть клемму «+» напрямую на корпус, что приводит к короткому замыканию и повреждению электросети.
Неверное определение управляющего контакта втягивающего реле. Если замкнуть не тот контакт, стартер не включится, и аккумулятор будет разряжаться без результата.
Использование тонких или плохо изолированных проводов для замыкания вызывает нагрев и искрение, что ускоряет износ деталей и может вызвать повреждения системы.
Длительное удержание замыкания приводит к перегреву стартера и втягивающего реле, что сокращает срок их службы. Максимальное время подачи тока не должно превышать 5-7 секунд.
Отсутствие предварительной проверки напряжения аккумулятора. При низком напряжении попытка замыкания не даст результата и может вывести из строя электронные компоненты.
Неправильное соединение клемм на втягивающем реле: замыкание управляющего контакта на корпус вместо клеммы «S» блокирует работу стартера.
Игнорирование полярности подключения. Подача минуса вместо плюса или наоборот приводит к повреждению электрики и стартерного узла.
Меры безопасности при ручном запуске через стартер
Ручной запуск двигателя путем замыкания контактов стартера требует строгого соблюдения мер безопасности для предотвращения повреждений и травм.
- Перед замыканием убедитесь, что трансмиссия находится в нейтральном положении (МКПП) или в положении «P» (АКПП) и стояночный тормоз надежно зафиксирован.
- Отключите все электронагрузки – свет, музыку, климат-контроль, чтобы не создавать дополнительную нагрузку на аккумулятор и электросистему.
- Используйте изолированные инструменты (отвёртка с изолированной ручкой или специализированные перемычки), чтобы избежать короткого замыкания и случайных искр.
- Перед замыканием контактов убедитесь в отсутствии топлива, масла и легковоспламеняющихся материалов рядом с рабочей зоной.
- Никогда не удерживайте замкнутые контакты более 3–5 секунд подряд – перегрев стартера может привести к его выходу из строя.
- Проверяйте качество контактов и проводки: окисленные или поврежденные клеммы могут вызвать искрение и отказ в запуске.
- Не прикасайтесь к металлическим частям автомобиля во время замыкания, чтобы избежать удара током при неправильном соединении.
- Если стартер не срабатывает после нескольких попыток, не продолжайте попытки, чтобы избежать повреждения электрики и аккумулятора – проводите диагностику.
Соблюдение этих мер обеспечит безопасность и сохранность узлов автомобиля при ручном запуске через стартер.
Вопрос-ответ:
Какие именно контакты нужно соединить на стартере для запуска двигателя?
Для запуска двигателя напрямую необходимо замкнуть управляющий контакт втягивающего реле с плюсовой клеммой аккумулятора. Обычно это тонкий провод, идущий от замка зажигания на втягивающее реле стартера. Соединяя этот контакт с клеммой, к которой подается питание от аккумулятора, втягивающее реле активируется, и стартер начинает вращать двигатель. Важно точно определить клеммы, чтобы не вызвать короткое замыкание.
Можно ли запускать двигатель, замыкая клеммы стартера напрямую проводом или отверткой?
Запуск двигателя таким способом возможен, но требует аккуратности и знаний. Нужно соединить именно управляющий контакт втягивающего реле с плюсовой клеммой аккумулятора, избегая замыкания массы или других клемм, иначе можно повредить электрооборудование или вызвать искрение. Также рекомендуется использовать провод с изоляцией и соответствующим сечением, чтобы избежать перегрева и коротких замыканий.
Как определить, какой провод на стартере отвечает за включение втягивающего реле?
Обычно на стартере есть три основных клеммы: большая клемма питания от аккумулятора, средняя – для подключения двигателя стартера, и тонкий управляющий контакт втягивающего реле. Чтобы найти управляющий провод, можно использовать схему автомобиля или мультиметр, проверяя наличие напряжения на клеммах при включении зажигания. Часто управляющий контакт отличается более тонким проводом и помечен на корпусе реле.
Какие меры предосторожности нужно соблюдать при запуске автомобиля через замыкание контактов стартера?
Перед замыканием контактов следует убедиться, что автомобиль находится на нейтральной передаче или в положении «паркинг», чтобы избежать неожиданного движения. Нужно использовать изолированные инструменты, избегать касания металлических частей, и проводить работу при выключенном зажигании (кроме случая запуска). Также важно не держать контакт замкнутым длительное время, чтобы не перегреть стартер и избежать повреждений электрооборудования.
Почему при попытке запустить двигатель напрямую от стартера ничего не происходит?
Причин может быть несколько. Возможно, неправильно определены контакты для замыкания, или втягивающее реле неисправно и не замыкает цепь питания двигателя стартера. Также аккумулятор может быть разряжен или поврежден стартер. В некоторых случаях причина может скрываться в плохом контакте или повреждении проводки между аккумулятором и стартером.
Какие именно контакты необходимо замкнуть на стартере для запуска двигателя автомобиля?
Для запуска двигателя напрямую через стартер нужно замкнуть управляющий контакт втягивающего реле стартера с плюсовой клеммой аккумулятора. Обычно это происходит путём замыкания клеммы «S» (соленоид) на клемму, которая подаёт питание от аккумулятора. Такое соединение включает втягивающее реле, которое подаёт ток на основной контакт стартера, заставляя его крутить двигатель. При этом важно использовать провод или инструмент, способный выдержать ток, и соблюдать осторожность, чтобы не замкнуть случайно на корпус автомобиля, что приведёт к короткому замыканию.
Какие ошибки часто совершают при попытке замкнуть контакты на стартере для запуска машины и к каким последствиям это приводит?
Частой ошибкой является неправильное определение управляющего контакта или замыкание не тех клемм. Например, если перепутать контакт соленоида с основным выводом питания, можно вызвать короткое замыкание, что приведёт к повреждению проводки и возможному выходу из строя стартера. Ещё одна ошибка — попытка замкнуть контакты без отключения зажигания или без предварительной проверки состояния аккумулятора, что может привести к искрению, повреждению электрооборудования или отказу стартера крутить двигатель. Также не стоит использовать неподходящие материалы для замыкания — тонкие провода или металлические предметы могут перегореть или вызвать искры. Все эти ошибки ухудшают надёжность запуска и могут создать опасность для автомобиля и человека.
