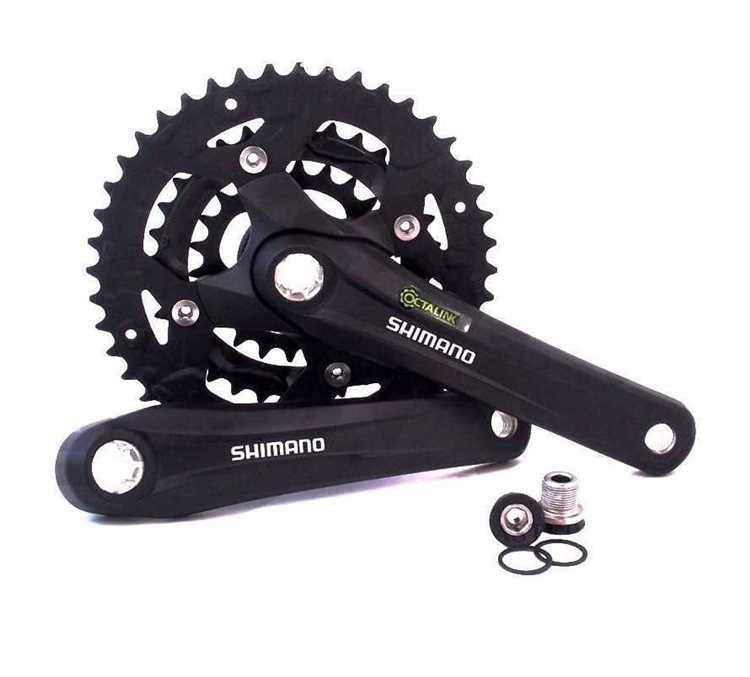

Что такое шатун на велосипеде

Шатун – ключевой элемент трансмиссии велосипеда, обеспечивающий передачу усилия от педалей к звёздочке и далее на цепь. Он выполняет функцию рычага, увеличивая момент силы, что позволяет эффективно приводить в движение велосипед. Правильный выбор и техническое состояние шатуна напрямую влияют на комфорт, эффективность педалирования и долговечность всей системы.

Устройство шатуна включает в себя несколько важных компонентов: собственно рычаг, посадочное место под кареточный вал и крепёж для звёздочки. Материалы изготовления варьируются от алюминиевых сплавов и стали до карбона, что влияет на вес, прочность и стоимость. Диаметры и длина шатуна определяют угол и амплитуду вращения педалей, что важно учитывать при подборе для конкретного стиля езды и физиологических особенностей велосипедиста.

Для оптимальной работы шатун должен сочетать надёжность креплений и минимальный вес, а также обеспечивать точность посадки на каретку. Техническое обслуживание включает проверку затяжки болтов, очистку и смазку посадочных мест, а при необходимости замену изношенных деталей. Игнорирование этих аспектов может привести к повышенному износу цепи, люфтам и даже поломкам в пути.

Как шатун передаёт усилие от педали к колесу

При нажатии на педаль шатун вращается вокруг оси каретки, передавая крутящий момент на звёздочку, закреплённую на том же валу. Диаметр и длина шатуна влияют на передаваемое усилие: длинный шатун увеличивает момент, позволяя развивать большую мощность, но требует большей амплитуды движения ноги.

Материалы шатуна, как правило, алюминиевые сплавы или карбон, обеспечивают оптимальное соотношение прочности и веса. Жёсткость шатуна важна для эффективной передачи усилия без потерь на прогибы. Крепление педали к шатуну реализовано через резьбовое соединение с твёрдой посадкой, исключающей люфты.

Подшипники каретки обеспечивают плавное вращение вала шатуна, минимизируя трение и сохраняя энергию педалирования. Регулярная проверка и смазка узлов продлевает срок службы и гарантирует стабильную передачу усилия.

Материалы изготовления шатунов и их влияние на вес и прочность

Шатуны производят из нескольких ключевых материалов, каждый из которых имеет свои технические характеристики, влияющие на итоговый вес и прочность конструкции.

• Алюминиевые сплавы – самый распространённый вариант. Обеспечивают хорошее соотношение прочности и веса. Вес алюминиевого шатуна колеблется от 200 до 400 граммов в зависимости от модели и конструкции. При правильной термообработке алюминиевые сплавы устойчивы к коррозии и обладают достаточной жёсткостью для повседневной эксплуатации.
• Сталь – более тяжёлый материал, обычно используемый в бюджетных или специализированных шатунах. Вес стальных шатунов часто превышает 500 граммов. Высокая прочность компенсирует дополнительный вес, но сталь подвержена коррозии без защитного покрытия и требует регулярного ухода.
• Титан – материал для премиум-сегмента. Титановые шатуны обладают отличной прочностью и при этом легче стали, обычно весят около 300 граммов. Титан устойчив к коррозии и долговечен, однако цена значительно выше алюминиевых аналогов.
• Углеродное волокно (карбон) – самый лёгкий и жёсткий материал из представленных. Вес карбоновых шатунов может быть ниже 150 граммов. Карбон позволяет снизить массу велосипеда и увеличить эффективность педалирования, но требует аккуратного обращения, так как при ударе материал может разрушаться.

Выбор материала напрямую влияет на эксплуатационные характеристики:

1. Лёгкие шатуны улучшают динамику велосипеда, снижая энергию, затрачиваемую на вращение педалей.
2. Прочные материалы обеспечивают долговечность и стабильность работы, особенно при высоких нагрузках и агрессивном стиле езды.
3. Коррозионная устойчивость снижает необходимость в частом обслуживании и продлевает срок службы.

Рекомендуется выбирать материал с учётом стиля катания и бюджета: для городских и туристических велосипедов подходят алюминий и сталь, для спортивных – карбон или титан.

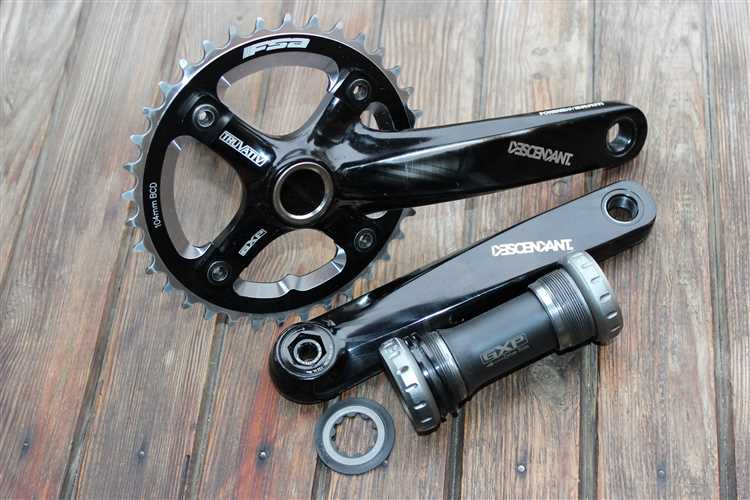

Конструкция крепления шатуна к каретке и его особенности

• Ось-квадрат (квадратный вал) – традиционный способ, при котором внутренняя часть шатуна оснащена квадратным отверстием, насаживающимся на квадратный вал каретки. Для фиксации используется стопорное кольцо или болт.
• Шлицевое крепление (Octalink, ISIS) – шатун фиксируется на шлицевом вале, что повышает надежность сцепления и снижает люфт. Требует точной подгонки и использования специализированных кареток.
• Каретка с интегрированной осью (технология Hollowtech и аналогичные) – ось закреплена непосредственно на подшипниках, а шатун фиксируется болтом с наружной стороны. Такая конструкция облегчает вес и упрощает обслуживание.

Основные требования к креплению:

1. Обеспечение минимального люфта между шатуном и валом для предотвращения шума и износа.
2. Равномерное распределение нагрузки по поверхности контакта для увеличения ресурса деталей.
3. Использование правильного момента затяжки, обычно указанных производителем (от 30 до 50 Нм в зависимости от конструкции).
4. Регулярная проверка и смазка элементов крепления для предотвращения коррозии и заедания.

Особенности конструкции влияют на вес и жесткость системы. Например, шлицевое крепление обеспечивает более точную центровку, снижая износ, а интегрированные оси уменьшают общую массу и повышают жесткость, что важно для спортивных велосипедов.

При замене или обслуживании важно использовать совместимые компоненты и инструменты, поскольку несоблюдение стандартов приводит к быстрому износу и снижению эффективности передачи усилия.

Виды шатунов в зависимости от системы и типа велосипеда

Выбор шатунов определяется конструкцией каретки и типом велосипеда, что напрямую влияет на совместимость и эффективность передачи усилия.

Для городских и гибридных моделей часто применяются классические двухшиповые шатуны с квадратным сечением оси (Square Taper). Они просты в обслуживании и подходят для низких нагрузок.

Велосипеды с системой каретки типа Hollowtech II оснащаются шатуном с внешними подшипниками, где ось интегрирована с левым шатуном. Такая конструкция снижает вес и повышает жесткость, что важно для горных и шоссейных велосипедов.

Трековые и фиксированные велосипеды используют однородные цельные шатуны без крепления звёздочек, предназначенные для максимальной прочности и минимальной массы.

Для горных велосипедов популярны шатуны с системой Press-Fit и Boost, которые обеспечивают увеличение ширины каретки для повышения жёсткости и устойчивости к нагрузкам. В таких системах используются крепления через прессовые подшипники и усиленные оси с диаметром 30 мм и выше.

Двух- и трёхзвёздочные системы с каретками типа ISIS и Octalink применяются в спортивных и туристических велосипедах, обеспечивая надёжность и широкий диапазон передач. Их шатуны имеют многогранные втулки для более жёсткого соединения с осью.

При выборе шатунов важно учитывать совместимость с кареткой и типом крепления педалей, а также требуемый уровень жёсткости и вес конструкции.

Роль длины шатуна в комфорте и педалировании

Длина шатуна напрямую влияет на биомеханику педалирования и положение райдера. Стандартная длина для взрослых велосипедистов варьируется от 165 до 175 мм. Выбор слишком короткого шатуна уменьшает радиус вращения педали, снижая нагрузку на коленные суставы, но одновременно уменьшает максимальный крутящий момент.

Удлинённый шатун увеличивает амплитуду движения ноги, что повышает эффективность передачи усилия за счёт увеличения рычага, но может привести к дискомфорту и перерастяжению мышц при недостаточной растяжке или неправильной посадке.

Для горных велосипедов и кросс-кантри часто рекомендуют длину 170–175 мм, чтобы обеспечить баланс мощности и контроля. Для шоссейных гонщиков, особенно с низкой посадкой, актуальна длина 165–170 мм, что уменьшает нагрузку на суставы и способствует высокой частоте вращения педалей.

Рекомендуется подбирать длину шатуна с учётом длины ног и индивидуальной техники педалирования. Измеряют внутреннюю длину бедра, умножая её на коэффициент 0,216–0,25 для ориентировочного определения оптимальной длины. При наличии болей в коленях стоит рассмотреть корректировку длины шатуна в сторону уменьшения.

Использование неправильной длины шатуна влияет на распределение нагрузки и может вызвать преждевременную усталость или травмы. Для точной настройки стоит проводить тесты с разными длинами и обращать внимание на ощущения и эффективность педалирования.

Причины износа шатунов и признаки необходимости замены

Основная причина износа шатунов – механическое воздействие при передаче усилия от педалей к каретке и далее к колесу. Постоянные нагрузки приводят к микротрещинам в местах крепления педалей и соединения с кареткой.

Коррозия металла возникает при попадании влаги и отсутствии регулярной очистки и смазки, что снижает прочность и увеличивает риск поломки. Повреждения на поверхности, такие как глубокие царапины и вмятины, ухудшают структуру детали и способствуют быстрому износу.

Признаки износа: люфт в креплении педали к шатуну или шатуну к каретке, скрипящие и посторонние звуки при вращении педалей, визуальные трещины или деформация корпуса. Если длина шатуна меняется из-за износа крепежных элементов, это также указывает на необходимость замены.

Рекомендуется проверять состояние шатунов каждые 5-10 тысяч километров пробега или при возникновении перечисленных признаков. Игнорирование износа повышает риск аварийных ситуаций и снижает эффективность педалирования.

Как правильно выбрать шатун при замене или апгрейде

При выборе шатуна учитывайте тип каретки и совместимость с посадочным местом. Для стандартных кареток подходят шатуны с квадратным или ISIS посадочным местом, для кареток типа BSA – шатуны с совместимыми втулками. Несоответствие приведёт к люфтам и быстрому износу.

Длина шатуна определяется расстоянием от центра каретки до центра оси педали. Популярные значения – от 165 до 175 мм. Короткие шатуны облегчают педалирование при высокой частоте вращения и снижают нагрузку на колени, длинные обеспечивают большую силу при низких каденсах.

Материал шатуна влияет на прочность и вес. Алюминиевые модели оптимальны для баланса веса и прочности, стальные долговечны, но тяжелее, карбоновые – для снижения веса с высокой жёсткостью, но требуют аккуратного обращения.

Количество и тип крепления звёздочек (монопланетарные, двойные или тройные) должны соответствовать вашей трансмиссии. Обратите внимание на шаг зубьев и посадочные размеры для надёжного соединения и предотвращения люфтов.

При апгрейде учитывайте также тип педалей и ширину каретки, чтобы избежать несовместимости и обеспечить оптимальную работу всей системы привода.

Рекомендуется проверять вес шатуна при замене на более лёгкий, если важна динамика езды, либо выбирать усиленные модели для экстремальных нагрузок и бездорожья.

Обратите внимание на качество крепёжных болтов и рекомендуемый момент затяжки, чтобы предотвратить повреждение и обеспечить безопасность.

Инструменты и порядок снятия и установки шатуна

Для работы потребуется ключи типа «шестигранник» (обычно 8 или 10 мм), торцовый ключ на 14 мм, съемник для шатунов или съемник каретки (в зависимости от конструкции), а также отвертка и смазка.

Снятие начинается с удаления педали с помощью ключа на 15 мм. Для правой педали вращение против часовой стрелки, для левой – по часовой. Затем ослабляется крепежный болт шатуна с помощью шестигранника или торцового ключа.

Если шатун фиксируется болтом с внутренним шестигранником, важно проверить, не требуется ли предварительное ослабление гайки или контргайки с обратной стороны. После откручивания болта шатун аккуратно снимается, при необходимости применяют съемник для предотвращения повреждений.

При установке новый или отремонтированный шатун смазывают в месте контакта с осью каретки. Крепежный болт затягивают согласно техническим требованиям производителя, обычно момент затяжки варьируется от 35 до 50 Н·м. Слишком слабая затяжка приводит к люфтам, чрезмерная – к деформации деталей.

Последним этапом устанавливают педаль, контролируя направление навивки резьбы, и проверяют свободный ход шатуна без заеданий.

Вопрос-ответ:

Для чего нужен шатун на велосипеде и какую функцию он выполняет?

Шатун — это элемент, который соединяет педаль с осью каретки и передаёт усилие ног райдера на цепь через звёздочку. Благодаря шатунам происходит вращение системы, что приводит велосипед в движение. Он преобразует давление педали в вращательное движение, поэтому без него невозможна передача энергии от спортсмена к колёсам.

Из каких частей состоит шатун и как они взаимодействуют между собой?

Шатун обычно состоит из самой руки, крепежного отверстия для педали и отверстия для соединения с осью каретки или осью системы. Рука шатуна может иметь различную форму и длину, влияя на удобство и технику педалирования. Отверстия обеспечивают жёсткое крепление, которое не допускает люфта и расшатывания. В некоторых моделях шатунов встречается также интегрированная система подшипников или болтов для дополнительной фиксации.

Какие материалы используют для изготовления шатунов и как это влияет на их свойства?

Шатуны делают из алюминия, стали, карбона или титана. Стальные варианты тяжелее, но обладают высокой прочностью и износостойкостью. Алюминиевые легче и более распространены, они сочетают прочность и небольшой вес. Карбоновые шатуны очень лёгкие и жёсткие, но стоят дороже и требуют осторожного обращения. Титановые — редкость, отличаются хорошей прочностью при относительно низком весе, но также дорогие. Выбор материала влияет на общий вес велосипеда и долговечность деталей.

Как правильно подобрать длину шатуна для комфортного и эффективного педалирования?

Длина шатуна влияет на амплитуду движения ног и нагрузку на колени. Обычно её выбирают исходя из роста райдера и длины ног: для роста около 170–180 см подойдут шатуны длиной 170–175 мм. Более длинные шатуны увеличивают рычаг, что повышает силу, но требует больших усилий и увеличивает нагрузку на суставы. Короткие шатуны уменьшают амплитуду движения и облегчают вращение, что бывает удобно для езды по городу или в горных условиях. Правильный подбор помогает избежать дискомфорта и травм.

Какие особенности конструкции крепления шатуна к каретке бывают и как это влияет на эксплуатацию?

Существуют разные системы крепления шатуна к каретке: квадратный квадрат, интегрированный вал и каретка с внешними подшипниками. Квадратный квадрат — классический вариант с простым креплением, но требует точной регулировки и периодической затяжки. Интегрированные валы увеличивают жёсткость и уменьшают вес, упрощая обслуживание. Системы с внешними подшипниками позволяют использовать более прочные и долговечные конструкции. От типа крепления зависит долговечность соединения и удобство технического обслуживания.

Какова основная роль шатуна на велосипеде?

Шатун служит связующим элементом между педалью и системой вращения колеса. Он передает силу, которую прикладывает велосипедист к педалям, на каретку и далее на цепь или ремень, заставляя велосипед двигаться. Без шатуна невозможно преобразовать усилие ног в движение, поэтому его функция — обеспечивать надежную передачу энергии при педалировании.

Из каких частей состоит шатун и как они взаимодействуют между собой?

Шатун обычно состоит из двух основных частей: собственно рычага и оси крепления. Рычаг — это длинный металлический элемент, к которому крепится педаль с одной стороны, а с другой — он соединяется с кареткой через специальный механизм, который может включать квадрат, шлицы или крепежные болты. При вращении педали шатун передает усилие на каретку, которая вращает ось заднего колеса через цепь или ремень. Надежность соединения и точность изготовления важны для плавности работы и долговечности всей трансмиссии.
