Что такое ток утечки диода

Ток утечки – это слабый электрический ток, протекающий через p-n-переход диода при обратном смещении. Его значение обычно находится в пределах от наноампер до микроампер, однако в прецизионных схемах даже такие уровни могут быть критичны. Повышенный ток утечки способен исказить показания датчиков, изменить порог срабатывания логических элементов и вызвать дополнительный нагрев компонента.

Основными причинами возникновения тока утечки являются физические дефекты кристаллической решётки, примеси в полупроводниковом материале и микроскопические пробои на границе p-n-перехода. Также утечка может увеличиваться при повышенной температуре, так как термическое возбуждение электронов усиливает генерацию носителей заряда. Например, при увеличении температуры с 25 °C до 85 °C ток утечки может возрасти в десятки раз.

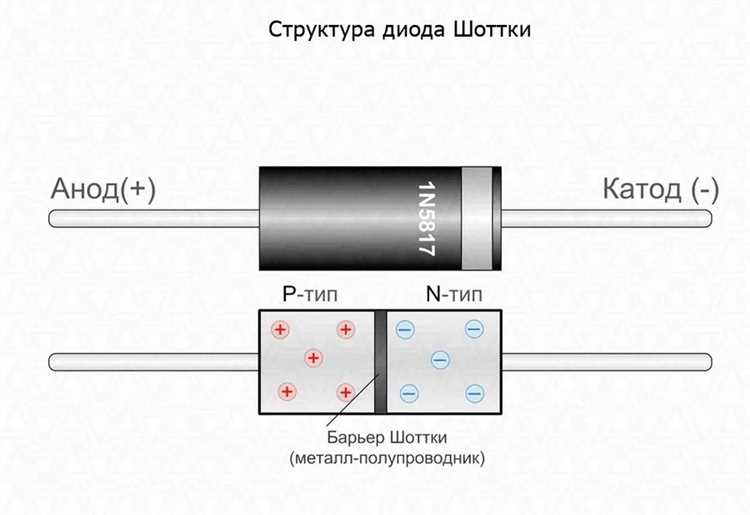

На практике рекомендуется учитывать параметры утечки при выборе диодов для прецизионных схем, особенно в аналоговых усилителях, преобразователях и токовых зеркалах. При проектировании важно соблюдать максимально допустимое обратное напряжение и применять тепловой отвод, если диод работает в условиях нагрева. Для минимизации утечек предпочтительно использовать диоды с низким уровнем обратного тока, такие как кремниевые диоды с барьером Шоттки или специализированные германиевые приборы.

Что такое ток утечки в диодах и когда он проявляется

Ток утечки становится заметным при следующих условиях:

• Повышенное обратное напряжение: При увеличении обратного напряжения возрастает электрическое поле в p-n переходе, усиливая термическую генерацию носителей и увеличивая утечку.
• Повышенная температура: Температурный рост ведёт к экспоненциальному увеличению плотности термически сгенерированных пар электрон-дырка. У удвоения температуры утечка возрастает в несколько раз.
• Особенности структуры диода: У старых кремниевых диодов, диодов с большим p-n переходом или дефектной кристаллической структурой утечка может быть выше нормы.
• Повреждение или деградация: Пробой, электростатический разряд или длительное превышение допустимого обратного напряжения могут вызвать рост тока утечки вследствие образования токопроводящих каналов в переходе.

Ток утечки измеряется в условиях, когда к диоду прикладывается номинальное обратное напряжение, и не должен превышать значений, указанных в технической документации. Например, для диода 1N4148 при 25 °C и 20 В обратного напряжения ток утечки не должен превышать 25 нА.

При проектировании схем важно учитывать влияние утечек в прецизионных цепях, цепях с высоким входным сопротивлением и при длительной работе без перезапуска. В этих случаях предпочтение отдают диодам с минимальной утечкой, например, шоттки-диодам с низким током обратного насыщения или специализированным германиевым диодам.

Как влияет температура на величину тока утечки

Повышение температуры полупроводникового перехода диода приводит к экспоненциальному росту тока утечки. Это связано с увеличением концентрации носителей заряда в области p-n-перехода. При нагреве с каждым повышением температуры на 10 °C ток утечки возрастает примерно в 2 раза, что особенно критично при работе в условиях нестабильного теплового режима.

Например, если ток утечки при температуре 25 °C составляет 100 нА, то при 85 °C он может достигать 6,4 мкА. Это способно вызвать ложное срабатывание чувствительных схем или увеличение мощности рассеяния, особенно в импульсных приложениях.

При проектировании стоит учитывать температурную стабильность используемых диодов. Для ответственных схем рекомендуется использовать диоды с низким температурным коэффициентом тока утечки или предусматривать тепловую стабилизацию компонентов.

Особое внимание следует уделять температуре кристалла, а не только окружающей среде. Даже кратковременный перегрев корпуса диода может привести к деградации перехода и постоянному росту тока утечки, вплоть до выхода из строя прибора.

Рекомендуется контролировать тепловой режим с помощью радиаторов, теплоотводящих подложек или ограничения тока через диод на этапе проектирования. Это особенно актуально для германиевых диодов, которые в отличие от кремниевых более чувствительны к повышению температуры.

Зависимость тока утечки от типа полупроводникового материала

Тип полупроводника напрямую влияет на уровень тока утечки, поскольку определяет ширину запрещённой зоны, концентрацию примесей и подвижность носителей заряда. Наиболее распространённые материалы – кремний (Si), германий (Ge) и арсенид галлия (GaAs) – демонстрируют разное поведение при обратном напряжении.

У кремниевых диодов ширина запрещённой зоны составляет около 1,1 эВ. Это обеспечивает относительно низкий уровень тока утечки при комнатной температуре – в пределах наноампер для маломощных приборов. Кремний считается оптимальным для большинства универсальных приложений, особенно там, где стабильность тока утечки критична.

Германий имеет более узкую запрещённую зону – около 0,66 эВ, что делает его менее устойчивым к тепловым генерациям носителей. Как следствие, ток утечки в германиевых диодах на несколько порядков выше, чем в кремниевых, даже при одинаковом уровне легирования. Такие диоды требуют ограничения температурного диапазона и используются редко в современной схемотехнике.

Арсенид галлия характеризуется широкой запрещённой зоной – около 1,43 эВ. Благодаря этому, ток утечки у GaAs-диодов значительно ниже, особенно при повышенных температурах. Этот материал применяется в высокочастотных и радиочастотных приборах, где минимизация паразитных токов критична.

При выборе материала для диода необходимо учитывать не только уровень утечки, но и стабильность параметров при нагреве. Для схем с высокой плотностью компонентов предпочтение отдают кремнию и арсениду галлия. В условиях, где допустим больший фон утечки (например, в аналоговой аппаратуре прошлого поколения), возможно использование германия.

Роль обратного напряжения в возникновении тока утечки

Увеличение обратного напряжения приводит к расширению обеднённой области p-n перехода. Это повышает объём, в котором происходят генерационные процессы, и увеличивает вероятность туннелирования носителей, особенно при высоких уровнях легирования. В результате ток утечки растёт экспоненциально с увеличением напряжения, даже если диод не достигает пробивного режима.

Для кремниевых диодов при температуре около 25 °C и обратном напряжении до 50 В ток утечки может составлять от десятков наноампер до единиц микроампер. У германиевых диодов ток утечки при тех же условиях значительно выше – вплоть до сотен микроампер из-за меньшей ширины запрещённой зоны и более высокой подвижности носителей.

Важно учитывать, что ток утечки становится критическим параметром в прецизионных схемах, таких как интегральные стабилизаторы и аналоговые измерительные устройства. Для минимизации влияния обратного напряжения применяются диоды с увеличенной шириной обеднённой зоны, низким уровнем примесной проводимости и пассивацией поверхности перехода.

При проектировании схем, работающих при высоких обратных напряжениях, рекомендуется использовать диоды с малым током утечки, например, диоды Шоттки с барьером из широкозонных материалов, или специализированные компоненты с кремнием высокого сопротивления.

Как производственные дефекты влияют на ток утечки

Особую опасность представляют дефекты на границах p-n-перехода. При наличии таких участков может происходить локальное пробояное поведение даже при относительно низком обратном напряжении. Это приводит к нестабильности тока утечки и ускоренному старению диода. Дополнительно, дефекты могут снижать барьерную высоту перехода, что также способствует росту тока утечки при комнатной температуре.

Одним из распространённых источников производственных дефектов является нарушение условий диффузии или эпитаксиального роста, что приводит к неоднородности легирования. Например, при отклонении концентрации примесей от номинальных значений возникают участки с повышенной плотностью тока, в которых локально увеличивается нагрев и усиливаются токи утечки.

Для снижения влияния производственных дефектов необходимо строгое соблюдение температурных и временных параметров технологического цикла. Также важно проведение постпроцессного контроля с использованием электронной микроскопии и автоматизированной проверки обратного тока на этапе тестирования. Выявленные экземпляры с аномальными параметрами подлежат браковке до упаковки и отгрузки.

Методы диагностики и измерения тока утечки в диодах

Для точного определения тока утечки применяют измерения при обратном смещении диода с помощью специализированных приборов – микроамперметров или электрометров с высоким входным сопротивлением (более 10^9 Ом). Напряжение обратного смещения выбирают с учетом допустимых параметров диода, обычно в пределах 5–20 В.

Измерения проводят в условиях стабилизированной температуры, так как ток утечки сильно зависит от теплового режима. Для оценки динамики применяют температурный цикл с фиксацией значений тока при разных температурах, что помогает выявить дефекты материала и нарушения технологического процесса.

Важным параметром является уровень шума при измерениях. Для снижения фона используют экранирование и фильтрацию помех, а измерительные цепи оборудуют заземлением и экранированными кабелями.

Диагностика часто дополняется проверкой постоянного и переменного сопротивления в обратном направлении, чтобы обнаружить наличие токов утечки на разных частотах. Это позволяет выявить токи через поверхностные дефекты или паразитные емкости.

Для оценки состояния диодов в серийном производстве применяют автоматизированные тестеры, способные быстро измерять ток утечки с точностью до пикоампер. Такой подход позволяет выявлять единичные бракованные изделия.

Вопрос-ответ:

Почему в диодах возникает ток утечки при обратном смещении?

Ток утечки появляется из-за неидеальности полупроводникового перехода. При обратном смещении в диоде возникают небольшие токи, связанные с термическим генерацией неосновных носителей заряда, а также из-за слабых дефектов в структуре материала. Эти носители проходят через барьер перехода, вызывая ток, который значительно меньше прямого тока, но при высоком обратном напряжении становится заметным.

Как температура влияет на величину тока утечки в диоде?

Повышение температуры приводит к увеличению числа неосновных носителей заряда, которые могут пересекать переход. Из-за этого ток утечки растет с температурой. При повышении температуры увеличивается скорость термической генерации пар электрон–дырка, что снижает эффективность барьера и увеличивает ток утечки. При низких температурах ток утечки заметно уменьшается.

Какие методы применяются для измерения тока утечки в диодах?

Измерение тока утечки проводят с помощью источников обратного напряжения и высокочувствительных амперметров, способных фиксировать токи в диапазоне от нанои до микроампер. Чаще всего используют цифровые мультиметры с функцией измерения малых токов или специализированные приборы, позволяющие установить стабильное обратное напряжение и точно измерить ток. Также важна защита от внешних шумов и температурных колебаний, чтобы получить достоверные данные.

Какая связь между качеством материала диода и уровнем тока утечки?

Материал с высоким уровнем дефектов и примесей содержит больше центров рекомбинации и генерации носителей заряда, что увеличивает ток утечки. Чем чище и однороднее кристалл, тем меньше нежелательных токов. Несовершенства структуры создают локальные области с пониженным барьером, через которые легче проходят неосновные носители, повышая ток утечки. Поэтому качество полупроводника напрямую влияет на стабильность и величину обратного тока.
