Электронный трансформатор представляет собой устройство, преобразующее напряжение сети 220 В в необходимое низкое напряжение, обычно 12 В, для питания компактных галогенных или светодиодных ламп. В основе схемы лежит принцип импульсного преобразования с применением высокочастотного генератора и силового ключа, что обеспечивает высокий КПД и компактные размеры по сравнению с классическими трансформаторами.
Основные компоненты схемы включают генератор импульсов, силовой транзистор, ферритовый сердечник и выходной выпрямитель. Частота преобразования обычно находится в диапазоне 20-50 кГц, что позволяет снизить габариты сердечника и уменьшить потери на нагрев. При проектировании схемы важно правильно подобрать элементы управления силовым ключом и обеспечить защиту от перегрузок и коротких замыканий.
Для стабильной работы электронного трансформатора критично соблюдать параметры нагрузки – минимальная и максимальная мощность нагрузки ограничены, что связано с особенностями работы импульсного блока питания. При подключении светильников рекомендуется учитывать характеристики ламп и проводить тестирование с реальной нагрузкой для исключения искажений выходного напряжения и перегрева компонентов.
Принцип действия электронного трансформатора на основе импульсного преобразования

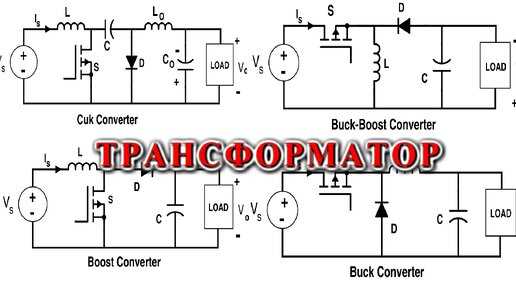

Электронный трансформатор формирует выходное напряжение путем быстрого переключения первичной цепи с помощью полупроводникового ключа, чаще всего транзистора. В основе лежит импульсный преобразователь напряжения, который создает высокочастотные импульсы для питания трансформатора.
Основные этапы работы:
- Первичный источник переменного напряжения выпрямляется и сглаживается конденсатором, образуя постоянное напряжение.
- С помощью управляющей схемы транзистор включается и выключается с частотой от десятков до сотен килогерц.
- В результате на первичной обмотке трансформатора возникает серия импульсов высокого напряжения с частотой переключения.
- Вторичная обмотка трансформатора индуктивно преобразует эти импульсы в напряжение, подходящее для нагрузки.
- Стабилизация выходного напряжения достигается обратной связью и регулировкой ширины импульса (ШИМ) управляющего сигнала.
Рекомендации по проектированию:
- Выбирать частоту переключения с учетом минимизации потерь и габаритов трансформатора – обычно 50–100 кГц.
- Использовать качественные магнитопроводы с низкими потерями для уменьшения нагрева и повышения КПД.
- Обеспечить надежное управление ключевым транзистором с защитой от коротких замыканий и перегрузок.
- Применять обратную связь с точной стабилизацией выходного напряжения для устойчивой работы.
- Обратить внимание на фильтрацию помех и электромагнитную совместимость, поскольку высокочастотные импульсы создают помехи.
Такое построение электронного трансформатора позволяет добиться компактности и повышенной эффективности по сравнению с классическими магнитными трансформаторами на сетевой частоте.
Роль и устройство ключевого элемента в схеме трансформатора
Ключевой элемент электронного трансформатора – полевой транзистор MOSFET или биполярный транзистор с изолированным затвором (IGBT). Он отвечает за управление импульсным током первичной обмотки, преобразуя постоянное напряжение в высокочастотные импульсы.
Конструкция ключа включает затвор, сток и исток (для MOSFET) или затвор, коллектор и эмиттер (для IGBT). Затвор получает управляющий сигнал с драйвера, который задаёт момент и длительность включения, определяя форму выходного сигнала.
Высокочастотное переключение ключа позволяет снизить размеры и вес трансформатора, повысить КПД и уменьшить тепловые потери. Для обеспечения стабильной работы применяются схемы защиты от перенапряжения и перегрузки по току.
При выборе ключевого транзистора учитываются максимальное напряжение пробоя, ток коллектора/стока, скорость переключения и тепловое сопротивление. Рекомендуется использовать элементы с запасом по параметрам не менее 20% от расчетных нагрузок.
Правильное размещение ключа и качественное теплоотведение через радиаторы или термопрокладки значительно увеличивают срок службы устройства и предотвращают перегрев.
Важной частью схемы является драйвер ключа, обеспечивающий быстрый заряд и разряд затвора, минимизируя переходные процессы и снижая потери при переключении.
Особенности вторичной обмотки и стабилизации выходного напряжения
Вторичная обмотка электронного трансформатора выполняет ключевую функцию по формированию выходного напряжения с заданными параметрами. Число витков вторичной обмотки определяется требуемым выходным напряжением и номиналом первичной обмотки с учётом коэффициента трансформации. Для снижения потерь и повышения КПД важно использовать провод с минимальным сопротивлением, часто – эмалированный медный провод с оптимальным сечением.
При проектировании учитывается индуктивность и ёмкость вторичной обмотки, которые влияют на частотные характеристики и динамическую устойчивость схемы. Параллельное или последовательное подключение нескольких вторичных обмоток позволяет получить несколько выходных напряжений или обеспечить гальваническую развязку.
Стабилизация выходного напряжения реализуется через схемы обратной связи, в которых измеряется напряжение на выходе и корректируется ширина импульса на первичной стороне. Для точной стабилизации часто используются стабилитроны, оптопары и специализированные контроллеры ШИМ.
В современных схемах для повышения качества стабилизации применяют фильтры низких частот и LC-фильтры, сглаживающие пульсации и помехи. Регуляция напряжения учитывает колебания входного питания и изменения нагрузки, обеспечивая стабильность в пределах ±5% от номинала.
Тепловой режим вторичной обмотки контролируется выбором материала и сечением провода, а также вентиляцией и тепловыми защитами. Пренебрежение этими параметрами приводит к деградации изоляции и сокращению срока службы трансформатора.

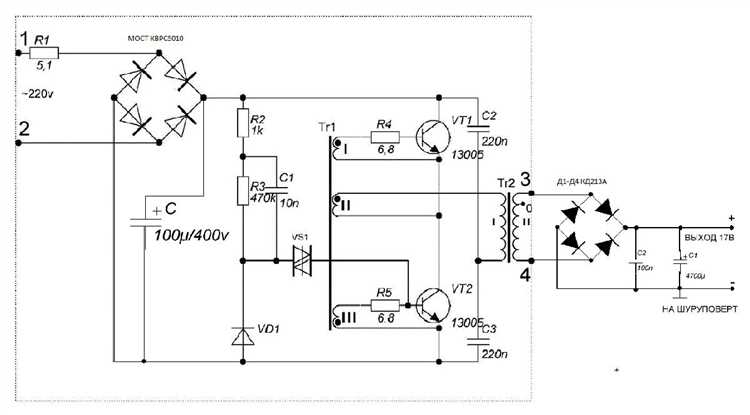

Влияние частоты переключения на работу и параметры трансформатора
Частота переключения определяет скорость изменения тока в первичной обмотке трансформатора, что напрямую влияет на его рабочие характеристики. При увеличении частоты снижаются размеры магнитопровода и обмоток, так как уменьшается требуемый магнитный поток для передачи мощности, что снижает массу и габариты устройства.
Однако повышение частоты вызывает рост потерь на вихревые токи и гистерезис в магнитопроводе. Для снижения этих потерь применяют материалы с высокой магнитной проницаемостью и низким уровнем коэрцитивной силы, а также тонкие изолированные пластины или порошковые магнитопроводы.
На частотах выше 100 кГц растут паразитные емкости между витками, что может привести к искажениям формы сигнала и снижению эффективности передачи энергии. Оптимальный выбор частоты зависит от конструкции и материалов, но обычно варьируется в пределах 20–150 кГц.
Высокая частота переключения улучшает динамическую реакцию трансформатора, что важно для электронных схем с импульсным управлением. Одновременно увеличивается тепловая нагрузка на ключевые элементы, требуя эффективного охлаждения и качественного монтажа.
Рекомендуется балансировать между высокой частотой для компактности и низкими потерями, учитывая технические ограничения элементов и требования к надежности. Точное моделирование и измерения позволяют подобрать оптимальный режим работы.
Защита схемы электронного трансформатора от перегрузок и коротких замыканий
Для предотвращения повреждений электронного трансформатора при перегрузках и коротких замыканиях применяется комплекс защитных элементов, интегрируемых в схему. Основной защитный механизм – ограничение тока на первичной стороне с помощью плавких предохранителей или электронных автоматов с быстродействующим срабатыванием.
Использование термисторов типа NTC на входе питания снижает пусковые токи, что уменьшает риск перегрузки при включении. Для контроля тока в рабочем режиме применяют шунтовые резисторы в цепи обратной связи, позволяющие схемам управления отключать ключевой элемент при превышении заданного порога.
Короткие замыкания выявляются с помощью быстродействующих детекторов перенапряжений и токовых датчиков, которые инициируют аварийное отключение схемы. Дополнительно часто используется защита по температуре – термодатчики контролируют нагрев силовых компонентов и отключают питание при достижении критической температуры.
Реализация защиты через микроконтроллеры позволяет программно анализировать параметры нагрузки и аварийные состояния, обеспечивая гибкое управление отключением и автоматическим восстановлением работы после устранения неисправностей.
Правильный подбор элементов защиты и их слаженная работа гарантируют долговечность и стабильность функционирования электронного трансформатора при экстремальных условиях эксплуатации.
Типичные ошибки при монтаже и методы их устранения
Неправильное подключение первичной и вторичной обмоток приводит к снижению КПД и перегреву трансформатора. Для устранения необходимо сверить маркировку проводов и соблюдать схему подключения, указанную в технической документации.
Использование проводников с недостаточным сечением вызывает перегрев и ухудшение характеристик. Рекомендуется применять провода, рассчитанные на ток нагрузки с запасом не менее 20%.
Ошибки в установке управляющей электроники, такие как неправильное подключение ключевого транзистора, вызывают нестабильность работы схемы. Проверку проводят мультиметром и осциллографом, корректируя соединения согласно схемам.
Отсутствие надежного заземления увеличивает риск помех и повреждений. Следует обеспечить прямое соединение корпуса трансформатора с контурами заземления, используя качественные клеммы и контакты.
Недостаточное охлаждение приводит к перегреву и выходу из строя компонентов. Рекомендуется обеспечить свободную циркуляцию воздуха вокруг трансформатора и, при необходимости, установить дополнительный вентилятор.
Неправильное размещение ферритового сердечника и ослабление креплений вызывают шумы и снижение эффективности. Проверяется плотность установки и отсутствие зазоров, крепления затягиваются с заданным моментом.
Ошибки при пайке контактов, например, холодные пайки или избыток припоя, приводят к прерывистому соединению. Требуется повторная пайка с использованием флюса и температуры, соответствующей техническим требованиям.
Несоблюдение полярности элементов схемы, таких как диоды и конденсаторы, вызывает повреждение и нарушение работы. Проверка полярности проводится перед монтажом и после установки, с помощью маркировок и измерительных приборов.
Вопрос-ответ:
Как именно электронный трансформатор преобразует напряжение в своей схеме?
В основе работы электронной схемы трансформатора лежит импульсный метод преобразования напряжения. Основной элемент — ключевой транзистор, который быстро переключается, создавая переменное напряжение на первичной обмотке трансформатора. Это напряжение индуцирует ток во вторичной обмотке, где затем происходит выпрямление и стабилизация, что обеспечивает нужный выходной уровень напряжения. Такой способ позволяет уменьшить размеры и вес устройства по сравнению с традиционными трансформаторами.
Почему частота переключения ключевого элемента влияет на характеристики электронного трансформатора?
Частота переключения определяет время, в течение которого ток проходит через обмотки трансформатора. При более высокой частоте снижаются габариты магнитопровода и уменьшаются потери в сердечнике. Однако слишком высокая частота может привести к росту паразитных емкостей и повышенному нагреву элементов схемы. Оптимальный выбор частоты зависит от конструкции и требуемых параметров трансформатора, поэтому проектировщики учитывают баланс между эффективностью и тепловыми характеристиками.
Какие ошибки часто допускают при монтаже электронного трансформатора и как их исправлять?
Одной из распространённых ошибок является неправильное подключение обмоток, что ведёт к неправильному преобразованию напряжения или выходу из строя ключевого транзистора. Ещё часто наблюдаются плохие пайки, вызывающие нестабильность работы и повышенный нагрев. Для исправления важно тщательно проверять соединения, использовать правильные инструменты и следить за качеством пайки. Также важно правильно подобрать компоненты, особенно по параметрам напряжения и тока, чтобы избежать перегрузок.
Как обеспечивается защита схемы электронного трансформатора от перегрузок и коротких замыканий?
Защита реализуется с помощью нескольких уровней. В схеме устанавливаются предохранители или автоматические выключатели, которые разрывают цепь при превышении допустимого тока. Также применяют специальные защитные элементы, такие как варисторы и стабилитроны, чтобы гасить скачки напряжения. В некоторых схемах используется контроллер с функцией отслеживания нагрузки и отключения питания при критических условиях. Такой подход помогает предотвратить повреждения и продлить срок службы устройства.
В чём особенности конструкции вторичной обмотки и как это влияет на стабильность выходного напряжения?
Вторичная обмотка обычно наматывается из проводов с определённым сечением и числом витков, рассчитанных для нужного выходного напряжения. Её конструкция должна минимизировать потери и влияние внешних помех. Для стабилизации выходного напряжения применяют дополнительные цепи фильтрации и регулирования, которые сглаживают пульсации и поддерживают постоянный уровень. Правильный выбор материалов и точность намотки влияют на качество работы и стабильность параметров трансформатора.
Почему электронный трансформатор не использует классическую катушку с железным сердечником?
В электронной схеме трансформатора вместо традиционного железного сердечника применяется ферритовое кольцо или другой магнитопровод, работающий на высоких частотах переключения. Это позволяет уменьшить габариты и вес устройства, а также повысить эффективность преобразования за счёт снижения потерь на вихревые токи и гистерезис. Классические катушки с железным сердечником рассчитаны на работу с низкой частотой (50-60 Гц), тогда как электронный трансформатор работает в килогерцовом диапазоне, что требует иного подхода к конструкции магнитопровода.
Какая роль ключевого элемента в работе схемы электронного трансформатора?
Ключевой элемент, обычно это транзистор или полевой МОП-транзистор, выполняет функцию быстрого переключателя, который прерывает постоянное напряжение питания с высокой частотой. Благодаря этому формируется импульсный ток, создающий переменное магнитное поле в первичной обмотке трансформатора. Переключение ключа управляется генератором импульсов, что позволяет преобразовывать напряжение и регулировать мощность на выходе. Без ключевого элемента схема не могла бы эффективно преобразовывать напряжение и обеспечивать требуемый выходной сигнал.
