Ферритовые кольца на кабель для чего

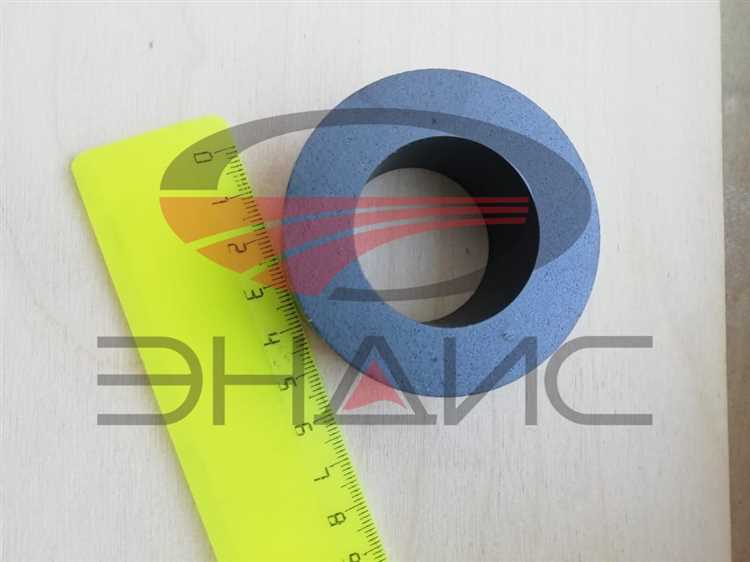

Ферритовое кольцо – это простой пассивный компонент, который надевается на кабель и служит для подавления высокочастотных помех. Оно работает как фильтр, препятствуя прохождению радиочастотных наводок, которые могут искажать сигнал или вызывать сбои в работе оборудования. Такие помехи особенно часто возникают в системах с большими токами или длинными проводами, например, в блоках питания, аудиотехнике, мониторах, маршрутизаторах и даже в зарядках для телефонов.

Феррит может быть выполнен в виде цельного кольца или разъёмной защёлки. Первый вариант ставится на кабель до пайки или сборки разъёмов, второй – легко надевается на уже готовую сборку. Кольцо изготавливается из ферритового материала с высоким сопротивлением переменному току в диапазоне от 10 МГц до 1 ГГц. В этой полосе оно действует как резистор, ослабляющий паразитные токи, не влияя на полезный сигнал.

Установка ферритового кольца оправдана в случаях, когда наблюдаются шумы в колонках, нестабильная работа периферии, самопроизвольные перезагрузки устройств, сбои по USB или HDMI. Особенно полезны такие кольца на кабелях, идущих от блоков питания и на сигнальных линиях, проходящих рядом с силовыми цепями. На практике достаточно надеть кольцо ближе к источнику помех или приёмнику сигнала. Иногда приходится установить два кольца – по одному на каждом конце кабеля.

Если используется защёлкивающееся кольцо, его можно легко переместить по кабелю и найти оптимальную точку, при которой уровень наводок минимален. При выборе стоит учитывать не только диаметр кабеля, но и тип ферритового материала: например, марки типа 43 применяются для широкого спектра устройств, а 31 – для подавления помех от импульсных блоков питания. Неправильный выбор феррита может не дать никакого эффекта.

Как ферритовые кольца уменьшают электромагнитные помехи

Ферритовое кольцо подавляет высокочастотные токи, возникающие на поверхности проводника, не влияя на полезный сигнал. Это происходит за счёт высокой магнитной проницаемости материала, из которого изготовлено кольцо. Оно действует как дроссель: для постоянного и низкочастотного тока его сопротивление минимально, а для высокочастотной наводки – значительно.

При прохождении тока через кабель, часть энергии может излучаться в виде радиопомех. Феррит поглощает эту энергию и преобразует её в тепло за счёт магнитных потерь. Это особенно эффективно в диапазоне 10–500 МГц – именно здесь наблюдается большинство паразитных излучений от бытовой и промышленной электроники.

Типичные случаи применения: USB-кабели, кабели питания ноутбуков, HDMI-шнуры, сетевые провода. В этих линиях феррит помогает снизить уровень ВЧ-помех, мешающих работе Wi-Fi, Bluetooth и аудиооборудования.

Рекомендация: при выборе феррита важно учитывать диаметр кабеля и рабочий частотный диапазон. Недостаточно просто «надеть что-то подходящее» – оптимальный эффект достигается, когда параметры кольца соответствуют характеристикам помех.

Влияние ферритов на качество сигнала в аудио- и видеокабелях

Ферритовые кольца помогают стабилизировать передачу сигнала в аналоговых и цифровых аудио- и видеокабелях, устраняя высокочастотные помехи, которые могут вызывать искажения звука или изображения. Особенно чувствительны к таким помехам интерфейсы типа HDMI, USB Audio, RCA, а также профессиональные кабели XLR и SDI.

Без подавления ВЧ-шумов в кабеле может появляться характерный фоновый писк, щелчки, помехи от Wi-Fi, GSM и импульсных блоков питания. У видеосигнала это проявляется в виде мерцания, полос или кратковременных разрывов изображения. Наличие ферритового фильтра снижает влияние этих источников, действуя как узкополосный фильтр, эффективно гаснущий ВЧ-компоненты выше 10–30 МГц.

Для наилучшего результата феррит ставится как можно ближе к источнику сигнала или к приёмной стороне – в зависимости от характера помех. Например, на USB-кабеле между ЦАП и компьютером феррит предпочтительнее ближе к ЦАП, чтобы защитить его от излучений со стороны ПК. В HDMI-системах фильтр имеет смысл размещать у телевизора, особенно если он восприимчив к сетевым наводкам.

На длинных кабелях (>2 м) рекомендуется ставить ферриты с высокой проницаемостью (например, µ > 1000), так как они эффективнее глушат радиочастотные наводки. Для бытовых целей подходят кольца из материала типа 43 (NiZn), для аудиофильских систем – материалы типа 31 (MnZn), обладающие лучшими характеристиками в диапазоне 1–10 МГц.

Феррит не улучшает сам по себе качество сигнала, но позволяет сохранить его без искажений при наличии внешних источников электромагнитных помех. Особенно актуально это в условиях, где рядом работают компьютеры, роутеры, блоки питания и другая активная электроника.

Нужно ли ставить ферритовые кольца на кабели питания

Ферритовые кольца на кабелях питания применяются не для фильтрации сетевого напряжения, а для подавления высокочастотных помех, которые могут распространяться по проводам, работающим как антенны. Это актуально в случаях, когда питание устройства сопровождается излучением или приёмом высокочастотных наводок.

Если блок питания импульсный (а большинство современных таковыми и являются), он может генерировать электромагнитные помехи в диапазоне от десятков килогерц до нескольких мегагерц. Эти помехи не видны мультиметру, но могут влиять на работу аудиоаппаратуры, радиоприёмников, компьютерной периферии и даже вызывать сбои в работе других чувствительных электронных устройств. В таких ситуациях феррит на кабеле питания снижает уровень ВЧ-помех, особенно на длине провода от блока питания до самого устройства.

На практике феррит имеет смысл ставить, если наблюдаются проблемы: шум в колонках при подключении зарядки, нестабильность в работе сетевых устройств, периодические сбои в передаче данных по USB, HDMI или Ethernet при подключении питания рядом. В системах с малой помехоустойчивостью (например, студийное аудиооборудование, медицинские приборы, лабораторные измерительные установки) ферритовое кольцо – обязательная мера защиты.

Для бытовых блоков питания без жалоб на работу – необходимость в ферритах спорна. Однако если в помещении много источников ВЧ-излучения (Wi-Fi, беспроводные зарядки, устройства умного дома), установка ферритового кольца на сетевой или низковольтный кабель питания может улучшить электромагнитную обстановку.

Оптимальное расположение – как можно ближе к самому устройству, желательно с несколькими витками провода внутри кольца или на ферритовом цилиндре. Это повышает индуктивность и, соответственно, эффективность фильтрации.

Когда ферритовое кольцо на USB-кабеле действительно помогает

Ферритовое кольцо на USB-кабеле актуально в ситуациях, когда кабель работает в условиях повышенного электромагнитного фона или при подключении чувствительной периферии. Оно снижает высокочастотные помехи, возникающие как внутри кабеля, так и снаружи – от других источников, например, от блока питания, Wi-Fi-адаптера или рядом расположенного монитора.

Феррит особенно полезен при подключении аудиоинтерфейсов, микрофонов, внешних ЦАПов и видеозахватов. Эти устройства чувствительны к фоновому шуму, который может проявляться в виде треска, щелчков или нестабильного сигнала. Кольцо в таких случаях гасит ВЧ-паразитные колебания, которые проникают через кабель, особенно если он длинный или экранирован слабо.

Если вы замечаете шумы в колонках при подключении USB-аудиокарты, а источник питания и заземление в порядке – феррит может решить проблему. Аналогично – при сбоях в работе клавиатур, принтеров или внешних накопителей при подключении к промышленному ПК, где в электросети есть частотные искажения.

Кольцо не оказывает влияния на скорость передачи данных USB 2.0/3.0, так как фильтрует только высокочастотные выбросы, не затрагивая полезный сигнал. Но его эффективность падает, если использовать дешёвые кабели с плохой экранировкой или при работе на экстремально коротких дистанциях, где наводки не успевают накопиться.

Почему на кабелях для мониторов часто уже стоят ферриты

Ферритовые кольца на видеокабелях, особенно VGA, DVI, HDMI и DisplayPort, устанавливаются производителями заранее, так как они помогают справляться с высокочастотными помехами в условиях плотной электромагнитной среды. Это особенно актуально для рабочих мест с большим количеством техники, где сигналы от других устройств могут наводить шумы в линии передачи изображения.

Мониторные кабели передают данные с высокой пропускной способностью, особенно при разрешениях 1080p, 4K и выше. Без фильтрации часть сигнала может излучаться в пространство или, наоборот, приниматься извне, что сказывается на:

• стабильности картинки (всплески, полосы, артефакты);
• работе соседних устройств (наведение помех на аудиосистемы, Wi-Fi и Bluetooth);
• соответствии требованиям электромагнитной совместимости (EMC);

Встроенные ферриты помогают гасить высокочастотные токи, протекающие по оплётке кабеля, не затрагивая сам видеосигнал. Особенно это важно для интерфейсов без гальванической развязки (например, VGA), где земля может стать каналом для шумов от источника питания ПК.

Производители включают ферриты в комплект не для красоты. Это способ снизить количество возвратов по причине «мерцающего изображения» и уменьшить затраты на поддержку. Поэтому, если в комплекте с монитором или видеокартой идёт кабель с ферритом – лучше использовать именно его, а не заменять на “более красивый” без фильтра.

Какие кабели в доме больше всего подвержены наводкам

Силовые кабели особенно восприимчивы к электромагнитным помехам, так как через них проходит высокая сила тока. Возникающие вокруг них магнитные поля легко индуцируют помехи в соседних низковольтных проводах.

Аудио- и видеокабели слабо защищены и передают сигналы низкого уровня напряжения. В местах близкого расположения к силовым кабелям или бытовой технике часто появляются шумы, треск и искажения сигнала.

USB-кабели подвергаются наводкам из-за своей широкой распространённости и длинных участков проводки. Особенно уязвимы дешёвые или неэкранированные варианты, когда рядом находятся источники электромагнитных помех, например, зарядные устройства или роутеры.

Сетевые кабели (Ethernet) без качественной экранировки часто ловят помехи от электропроводки, что снижает скорость и стабильность соединения. Кабели категории ниже Cat5е слабо защищены от наводок в условиях плотной электросети.

Рекомендация: При прокладке кабелей стоит минимизировать параллельное прохождение силовых и сигнальных проводов, использовать экранированные кабели и устанавливать ферритовые кольца на кабели с наибольшей уязвимостью.

Как выбрать ферритовое кольцо по размеру и материалу

Размер ферритового кольца должен соответствовать толщине кабеля или пучка проводов, чтобы кольцо легко надевалось без чрезмерного натяга и одновременно обеспечивало плотный контакт с ферритовым сердечником. Диаметр внутреннего отверстия обычно выбирается с запасом около 1–2 мм больше диаметра кабеля.

При выборе материала феррита ориентируйтесь на диапазон частот помех и назначение устройства. Для подавления высокочастотных помех (десятки мегагерц и выше) подходят ферриты на основе никель-цинковых соединений (NiZn). Для низкочастотных помех (до нескольких мегагерц) эффективнее марганцево-цинковые (MnZn) ферриты.

Толщина и форма кольца влияют на эффективность подавления помех. Толстые кольца обеспечивают большую индуктивность и лучше подавляют шум, но могут быть громоздкими. Для тонких USB- или аудиокабелей достаточно небольших колец диаметром 10–15 мм с толщиной 5–8 мм.

Учитывайте рабочий ток и напряжение кабеля. Для силовых линий выбирайте ферриты с высокой магнитной проницаемостью и способностью рассеивать тепло, чтобы избежать перегрева и искажения сигнала.

Правильный подбор по этим параметрам позволяет повысить эффективность фильтрации помех без ухудшения передачи сигнала и перегрева кабеля.

Что происходит, если поставить ферритовое кольцо неправильно

Неправильная установка ферритового кольца снижает его эффективность или полностью лишает смысла его использование. Основные ошибки и последствия:

• Выбор неподходящего диаметра. Если кольцо слишком большое, кабель не плотно проходит через него, и магнитные помехи не гасятся должным образом. Слишком маленькое кольцо может повредить кабель и не обеспечить контакт с ферритом.
• Неправильное количество витков кабеля. Для усиления подавления помех кабель иногда пропускают через кольцо несколько раз. Если этого не сделать, эффективность снижается.
• Установка в месте с низким уровнем помех. Ферритовые кольца нужно ставить максимально близко к источнику помех или к месту входа кабеля в устройство. Если кольцо поставлено далеко, оно не гасит основную часть наводок.
• Использование на неподходящем типе кабеля. Некоторые кабели с двойным экранированием или высокочастотными характеристиками требуют специальных ферритов. Неподходящее кольцо может ухудшить качество сигнала.
• Ориентация кольца. Феррит должен охватывать кабель полностью. Если кольцо частично открыто или закреплено нефиксированно, эффект минимален.

Рекомендации:

1. Выбирать кольцо по внутреннему диаметру, соответствующему диаметру кабеля с небольшим запасом.
2. При необходимости делать несколько витков кабеля через кольцо, учитывая специфику помех.
3. Устанавливать кольцо как можно ближе к месту входа кабеля в оборудование или источнику помех.
4. Использовать ферриты, рассчитанные на нужный частотный диапазон и тип кабеля.
5. Проверять фиксацию и герметичность кольца на кабеле.

Неправильная установка не только снижает защиту от помех, но может создавать новые резонансные участки, ухудшая качество сигнала. Поэтому важно соблюдать рекомендации по выбору и монтажу ферритовых колец.

Вопрос-ответ:

Для чего именно ставят ферритовые кольца на кабели?

Ферритовые кольца помогают уменьшить электромагнитные помехи, которые могут создавать помехи в работе техники. Они подавляют высокочастотные шумы, не влияя на основную передачу сигнала. Обычно их используют на кабелях, чтобы предотвратить распространение помех и улучшить стабильность работы оборудования.

Можно ли поставить ферритовое кольцо на любой кабель и будет ли от этого польза?

Не на все кабели установка кольца приносит результат. Например, на коротких и экранированных кабелях эффект заметен редко. На длинных кабелях, особенно без экранирования, кольцо помогает больше, так как помехи накапливаются и усиливаются. Если источник шума не связан с самим кабелем, кольцо вряд ли решит проблему.

Как правильно выбрать размер и материал ферритового кольца для конкретного кабеля?

Размер кольца должен соответствовать диаметру кабеля — оно должно плотно надеваться, чтобы контакт был надежным. Материал феррита влияет на диапазон частот, которые он подавляет: некоторые материалы эффективны против низкочастотных помех, другие — против высокочастотных. Для стандартных USB и аудиокабелей обычно берут кольца из смеси, подходящей для широкого спектра частот.

Что произойдет, если поставить ферритовое кольцо неправильно или не туда?

Если кольцо установлено слишком далеко от источника помех или на неправильный участок кабеля, его влияние будет слабым или вовсе отсутствовать. Также, если на кабеле уже есть экранирование, добавление кольца может не дать результата. В редких случаях неправильный монтаж может вызвать дополнительное ухудшение сигнала из-за резонансов на определенных частотах.
