Боковое зеркало автомобиля состоит из нескольких ключевых элементов, обеспечивающих безопасность и комфорт при движении. Основным компонентом является зеркальное стекло, которое часто выполнено из многослойного стекла с антибликовым покрытием и подогревом для предотвращения запотевания и обледенения.
Корпус зеркала изготавливается из ударопрочного пластика, устойчивого к температурным перепадам и механическим повреждениям. Внутри корпуса размещены механизмы регулировки угла наклона стекла – электрические или механические, а также системы автоматического складывания, которые защищают зеркало при парковке.
Дополнительные элементы включают встроенные указатели поворота, которые повышают информативность для других участников движения, а также сенсоры слепых зон и камеры, используемые в современных автомобилях для расширенного обзора и активной помощи водителю.
Материалы корпуса бокового зеркала и их назначение
Корпус бокового зеркала изготавливают из материалов, которые обеспечивают прочность, устойчивость к внешним воздействиям и минимальный вес. Основные виды материалов:
- ABS-пластик – наиболее распространённый материал. Обладает хорошей ударопрочностью и термостойкостью до 80–100 °C. Легко формуется, что позволяет создавать сложные формы корпусов. Не подвержен коррозии, что важно при воздействии влаги и реагентов зимой.
- Полипропилен (PP) – применяется для бюджетных моделей. Отличается высокой химической стойкостью и гибкостью, что снижает вероятность трещин при ударах. Однако уступает ABS по жёсткости и устойчивости к ультрафиолету, поэтому требует дополнительной УФ-защиты.
- Поликарбонат (PC) – применяется для корпусов премиум-класса. Высокая прочность и термостойкость до 130 °C. Обеспечивает отличную защиту от механических повреждений и деформаций при экстремальных температурах.
- Металлические вставки – используются в усиленных корпусах для повышения жёсткости и защиты механизмов зеркала. Чаще применяются алюминиевые или стальные элементы, устойчивые к коррозии благодаря анодированию или покрытию.
Назначение материалов:
- Обеспечение механической защиты внутренних компонентов зеркала от ударов и вибраций.
- Сопротивление агрессивным внешним факторам – воде, пыли, ультрафиолету, реагентам на дорогах.
- Снижение массы для уменьшения нагрузки на крепления и улучшения аэродинамики.
- Обеспечение эстетичного внешнего вида и возможности окраски в заводские цвета автомобиля.
Рекомендуется выбирать корпуса с материалами, соответствующими климатическим условиям эксплуатации автомобиля. Например, в регионах с интенсивным ультрафиолетовым излучением лучше использовать корпуса с поликарбонатом или дополнительно защищённые УФ-покрытием. Для зимних условий важна высокая химическая стойкость и ударопрочность пластика.
Конструкция и функции зеркального элемента
Зеркальный элемент бокового зеркала состоит из отражающей поверхности, обычно изготовленной из высококачественного стекла с нанесённым сзади слоем алюминия или серебра. Для защиты отражающего слоя используется специальное покрытие, предотвращающее коррозию и механические повреждения.
Форма зеркала может быть плоской или сферической. Плоское зеркало обеспечивает максимально точное отображение объектов, но ограничивает угол обзора. Сферические или асферические зеркала расширяют поле зрения, снижая слепые зоны, что особенно важно для безопасности при перестроениях и парковке.
Некоторые зеркальные элементы оснащаются подогревом – встроенными нагревательными элементами, позволяющими быстро устранять конденсат и лед, обеспечивая видимость в холодное время года. Электрообогрев обычно подключается к системе автомобиля и активируется автоматически при низких температурах.
Современные зеркала могут включать дополнительную функциональность: интегрированные повторители поворотов, автоматическое затемнение для защиты от ослепления фарами, а также сенсоры освещённости и приближения. Эти технологии повышают информативность зеркала и комфорт водителя.
Крепление зеркального элемента выполнено с возможностью регулировки угла наклона вручную или с помощью электропривода, что позволяет подстроить обзор под рост и посадку водителя. В некоторых моделях предусмотрена функция складывания зеркала для защиты от механических повреждений при парковке в тесных местах.
Механизмы регулировки положения зеркала
Регулировка бокового зеркала автомобиля осуществляется с помощью трех основных типов механизмов: ручного, электрического и пневматического. Ручные механизмы представляют собой поворотные рычаги или тросовые системы, позволяющие изменять угол наклона зеркального элемента вручную из салона. Этот вариант отличается простой конструкцией и надежностью, но требует физического усилия и ограничен в точности настройки.
Электрические механизмы регулировки основаны на миниатюрных электродвигателях, которые управляются кнопками или джойстиком внутри автомобиля. Они обеспечивают точную настройку углов наклона по горизонтали и вертикали, а также возможность запоминания нескольких положений зеркал. Электроприводы интегрированы с системой обогрева зеркал и могут оснащаться функцией автоматического складывания для защиты от повреждений при парковке.
Пневматические механизмы применяются преимущественно в коммерческом транспорте и базируются на управлении зеркалом посредством давления воздуха. Такой способ обеспечивает плавное и безшумное изменение положения зеркала, а также повышенную износостойкость механизма в условиях интенсивной эксплуатации.
Выбор типа механизма зависит от класса автомобиля и требований к комфорту. Для легковых автомобилей среднего сегмента наиболее распространены электрические регулировки с функцией памяти, тогда как бюджетные модели используют ручные варианты. Для повышения безопасности рекомендуется регулярно проверять корректность работы механизмов и отсутствие заеданий в направляющих.
Электрообогрев зеркала: устройство и принцип работы
Электрообогрев бокового зеркала основан на встроенной тонкопленочной нагревательной сетке, нанесённой с внутренней стороны зеркального элемента или на его заднюю поверхность. Эта сетка представляет собой резистивный элемент, который при подаче электрического тока выделяет тепло.
Для питания нагревателя используется бортовая сеть автомобиля с напряжением 12 В. Управление подачей тока осуществляется через реле и блок управления климатом, которые включают обогрев при активации соответствующей кнопки или автоматически при активации режима обогрева заднего стекла.
Температура нагрева поддерживается в пределах 40–60 °C, что эффективно предотвращает образование конденсата и наледи, не деформируя и не повреждая зеркало. Для защиты от перегрева применяется термодатчик, который отключает подачу тока при достижении максимальной температуры.
Ключевым элементом устройства является медная или серебристая тонкая проволочная сетка с сопротивлением порядка 1–3 Ом, равномерно распределённая по поверхности зеркала. Толщина покрытия обычно не превышает 0,1 мм, что сохраняет оптические свойства без искажения изображения.
Рекомендуется использовать электрообогрев в сочетании с гидрофобными покрытиями для улучшения видимости в дождливую и морозную погоду. При неисправности нагревательного элемента наблюдается отсутствие подогрева, появление потемнений или полос на зеркале, что требует диагностики и замены зеркального элемента.
Системы подсветки и сигнализации на боковом зеркале
Подсветка бокового зеркала выполняет функции безопасности и удобства при эксплуатации автомобиля. Основные элементы включают LED-лампы, размещённые в нижней части корпуса или под зеркальным элементом, обеспечивающие подсветку зоны рядом с дверью. Часто используются белые или тёплые светодиоды с низким энергопотреблением и длительным сроком службы.
Сигнальные системы интегрируются в корпус зеркала для повышения заметности автомобиля на дороге. В первую очередь, это повторители поворотов, выполненные в виде светодиодных лент или модулей с яркостью от 500 до 1500 кд, что обеспечивает хорошую видимость в любых условиях. Расположение светодиодов направлено в бок и назад, чтобы сигнал был заметен другим участникам движения.
Некоторые модели оснащаются дополнительной функцией «Blind Spot Monitoring» (контроль слепых зон). В этом случае в корпусе зеркала устанавливаются индикаторы с жёлтым светом, которые активируются при обнаружении транспортных средств в слепой зоне, повышая безопасность манёвров. Сенсоры, работающие с этой системой, расположены вне зеркала, но индикаторы встроены именно в корпус зеркала для максимальной видимости водителю.
Для освещения пространства вокруг автомобиля часто используется функция «пудинг-лайт» – мягкая подсветка зоны под зеркалом, включаемая при разблокировке машины. Обычно мощность светодиодов в подсветке составляет около 1–3 Вт, чтобы не ослеплять и создавать комфортное освещение.
Технические характеристики систем подсветки и сигнализации на боковом зеркале:
| Компонент | Тип светодиодов | Мощность, Вт | Яркость, кд | Функция |
|---|---|---|---|---|
| Подсветка зоны двери | Белые LED | 1-3 | – | Освещение пространства около двери |
| Повторитель поворота | Яркие жёлтые LED | 3-5 | 500-1500 | Сигнализация поворотов |
| Индикатор слепой зоны | Жёлтые LED | 1-2 | – | Контроль слепых зон |
Для надежной работы все светодиодные элементы подключаются через отдельные предохранители и управляющие модули, которые обеспечивают стабильное напряжение и синхронизацию с сигналами автомобиля.
Рекомендуется использовать оригинальные или сертифицированные компоненты, чтобы избежать проблем с электропитанием и обеспечить долговечность работы систем подсветки и сигнализации боковых зеркал.

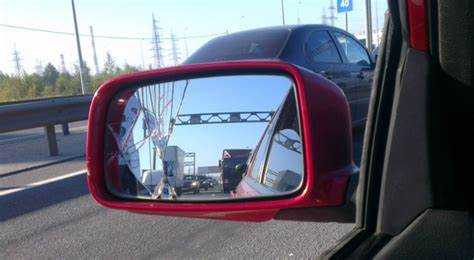

Защитные элементы и покрытия зеркала
Зеркальный элемент бокового зеркала оснащён многослойным защитным покрытием, включающим антирефлексный слой и защиту от царапин. Основной материал – закалённое стекло толщиной от 3 до 5 мм, что обеспечивает устойчивость к механическим повреждениям.
Для предотвращения запотевания применяется гидрофобное покрытие, которое снижает адгезию влаги и обеспечивает быстрое стекание воды при дождях. В некоторых моделях дополнительно интегрирован электрообогрев зеркала, что эффективно борется с инеем и конденсатом.
Корпус зеркала защищён ударопрочным пластиком с УФ-стабилизаторами, предотвращающими выцветание и разрушение под воздействием солнечного излучения. Усиление в местах крепления снижает риск повреждения при незначительных столкновениях.
На некоторых зеркалах применяются защитные плёнки с антигравийными свойствами, которые предотвращают появление сколов и трещин от мелких камней и пыли.
Вопрос-ответ:
Из каких основных частей состоит боковое зеркало автомобиля?
Боковое зеркало включает несколько ключевых компонентов: корпус, который защищает внутренние элементы и крепится к кузову; зеркало – непосредственно отражающая поверхность; механизм регулировки положения зеркала (механический или электрический); электрические элементы, такие как обогреватель и подсветка; а также крепёжные детали и защитные покрытия для предотвращения повреждений и коррозии.
Как работает система электрообогрева в боковом зеркале?
Электрообогрев основан на тонкой нагревательной пленке или проволоке, расположенной на обратной стороне зеркального стекла. При подаче электрического тока эта пленка нагревается, что предотвращает запотевание и обледенение зеркала в холодное время года. Температура контролируется через систему автомобиля, часто активируется автоматически при включении обогрева или вручную с панели управления.
Какие материалы используют для изготовления корпуса бокового зеркала и почему?
Для корпуса обычно применяют пластик с высокой ударопрочностью и стойкостью к ультрафиолету, например, ABS или поликарбонат. Эти материалы обеспечивают лёгкость конструкции, устойчивость к внешним воздействиям (гравий, дождь, температура) и защищают внутренние элементы зеркала. Иногда корпус дополнительно покрывают специальными лаками для повышения стойкости к царапинам и выцветанию.
В чем отличие механизма регулировки зеркала с электроприводом от механического?
Механический механизм предполагает регулировку положения зеркала вручную через рычаг или джойстик, который напрямую изменяет угол наклона зеркала. Электропривод использует электродвигатели и электронное управление, позволяющее менять положение зеркала с помощью кнопок в салоне. Электрический вариант удобнее и точнее, особенно при настройке с нескольких посадочных мест или в движении.
Как защитные покрытия на зеркале помогают улучшить его эксплуатационные свойства?
Защитные покрытия уменьшают запотевание и образование льда на поверхности зеркала, улучшают видимость при осадках. К примеру, гидрофобные слои способствуют быстрому стеканию воды, а специальные антибликовые покрытия снижают отражение яркого света, уменьшая слепящие эффекты. Некоторые покрытия также повышают устойчивость к царапинам и загрязнениям, облегчая уход за зеркалом.
