На двигателе ВАЗ 2105 с классической нижневальной компоновкой регулировка тепловых зазоров клапанов требуется каждые 15 000 км или при появлении характерных симптомов – стуков в головке блока, нестабильной работы на холостом ходу, потери мощности. Процедура выполняется на холодном двигателе, при температуре не выше +20 °C. Отклонения в зазорах влияют на фазы газораспределения, что отражается на расходе топлива и динамике.
Для работы понадобится щуп (набор с шагом 0,05 мм), накидной ключ на 13, отвертка и съемник для крышки клапанов. Стандартные зазоры для ВАЗ 2105 составляют: 0,15 мм для впускных и 0,20 мм для выпускных клапанов. Регулировка выполняется при совмещении метки на шкиве коленвала с «нулем» на кожухе и поочередной настройке каждого клапана согласно порядку работы цилиндров – 1-3-4-2.
Перед началом работы важно проверить затяжку болтов головки блока и убедиться в отсутствии износа кулачков распределительного вала и рычагов клапанов. Также следует осмотреть поверхность клапанной крышки и прокладку – при наличии течей заменить герметик или прокладку, чтобы избежать подсоса воздуха. При точной установке зазоров двигатель начинает работать ровнее, снижается шум, улучшается отклик на педаль газа.

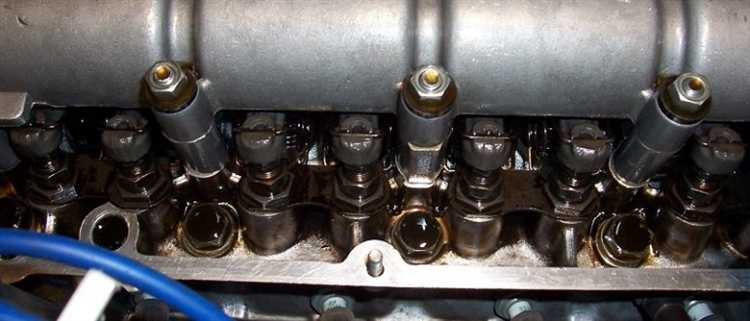

Как определить необходимость регулировки клапанов
Изменение зазоров клапанов на ВАЗ 2105 может привести к нестабильной работе двигателя. Один из признаков – появление характерного металлического стука из-под клапанной крышки при прогретом моторе. Это указывает на чрезмерный зазор, из-за чего толкатель ударяется о клапан с лишним ходом.
Повышенный расход топлива – ещё один признак, особенно если он сопровождается потерей тяги. Нарушенные зазоры влияют на фазы газораспределения: при слишком малом зазоре клапан может не закрываться полностью, что снижает компрессию и эффективность сгорания смеси.
Неровная работа на холостом ходу также может указывать на необходимость регулировки. При неправильных зазорах двигатель может «троить», а в некоторых случаях наблюдаются провалы при резком нажатии на педаль газа.
Проверить зазоры следует, если после запуска холодного двигателя звук нормальный, но по мере прогрева усиливается звон. Это происходит из-за расширения металла и увеличения зазора между клапаном и коромыслом.
Также рекомендуется контролировать состояние клапанов через каждые 10–15 тысяч километров пробега или после вмешательств в головку блока цилиндров – например, после замены прокладки или шлифовки ГБЦ. Регулярная проверка исключит риск прогорания клапанов и преждевременного износа распредвала.

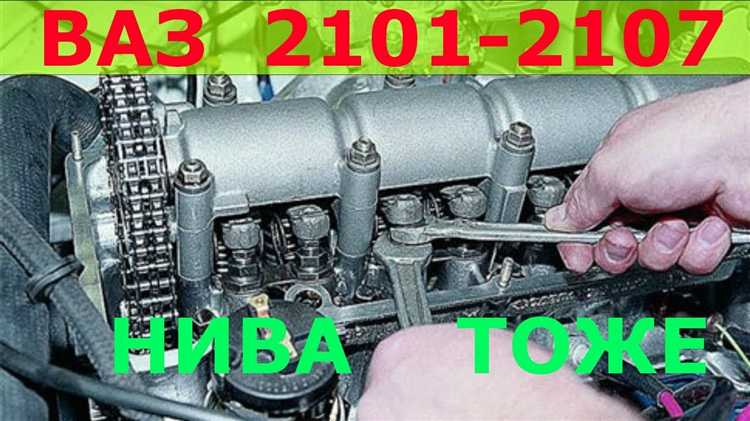

Какие инструменты потребуются для работы
Для регулировки клапанов на ВАЗ 2105 понадобится стандартный набор инструментов, без которых точно не обойтись. В первую очередь необходим щуп для измерения зазоров толщиной 0,15 мм для впускных и 0,20 мм для выпускных клапанов. Щупы должны быть металлическими, плотно подогнанными по размеру, без изгибов и повреждений.
Ключ на 13 – обязательный для ослабления и затяжки регулировочной гайки. Лучше использовать накидной или рожковый, чтобы избежать срыва граней. Дополнительно потребуется специальный ключ для проворачивания регулировочного винта. В случае его отсутствия можно использовать отвертку с узким лезвием, подходящим по ширине под шлиц винта.
Чтобы снять клапанную крышку, понадобится головка на 10 мм с трещоткой или воротком. Желательно наличие удлинителя – болты крышки утоплены. Также пригодится тонкая отвертка для поддевания прокладки, если она прикипела к поверхности.
Маслостойкая ветошь необходима для удаления загрязнений с посадочной плоскости и защиты от попадания грязи внутрь двигателя. Еще один полезный элемент – свечной ключ на 21 мм, чтобы выкрутить свечи перед началом регулировки (это облегчает проворачивание коленвала).
Для поворота коленчатого вала потребуется ключ на 38 мм (иногда 36 мм) для гайки шкива коленвала. Если доступа к передней части двигателя нет, допускается вращение за колесо на включенной передаче, предварительно подняв перед машины и вывернув колесо наружу.
Дополнительно желательно иметь фонарь или переносную лампу для освещения рабочей зоны и перчатки для защиты рук от масла и грязи. Все инструменты должны быть в исправном состоянии, без люфтов и поврежденных граней.
Подготовка двигателя перед регулировкой
Двигатель должен быть полностью остывшим. Температура головки блока должна соответствовать температуре окружающей среды. Регулировка на тёплом двигателе приведёт к неправильным зазорам, особенно на выпускных клапанах.
Отключи питание. Сними клемму «минус» с аккумулятора, чтобы исключить случайное замыкание при проворачивании коленвала или работе с инструментами в моторном отсеке.
Сними крышку клапанов. Для этого отверни восемь гаек крепления крышки, предварительно отсоединив шланг вентиляции картера. Используй головку на 10 с удлинителем. Уплотнительную прокладку проверь на наличие трещин и повреждений – при необходимости замени.

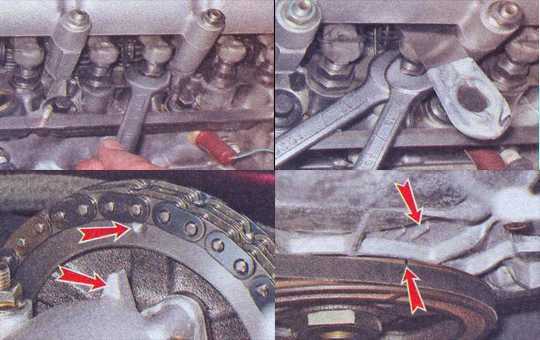

Выстави поршень первого цилиндра в ВМТ такта сжатия. Поверни коленвал по часовой стрелке за болт шкива при снятом ремне генератора. Следи за меткой на шкиве и риской на крышке ГРМ. Совпадение меток укажет на ВМТ. Убедись, что оба клапана первого цилиндра закрыты – это подтвердит правильное положение.
Освободи свечи зажигания. Выверни их из головки блока, чтобы упростить вращение коленвала вручную. Используй свечной ключ с удлинителем. Состояние свечей также можно оценить – при наличии нагара или масляных следов стоит обратить внимание на общее состояние цилиндропоршневой группы.
Подготовь щупы и инструменты. Для ВАЗ 2105 зазор на впускных клапанах составляет 0,15 мм, на выпускных – 0,20 мм. Подбери соответствующие щупы, а также ключ на 13 и отвертку с плоским лезвием для регулировки.

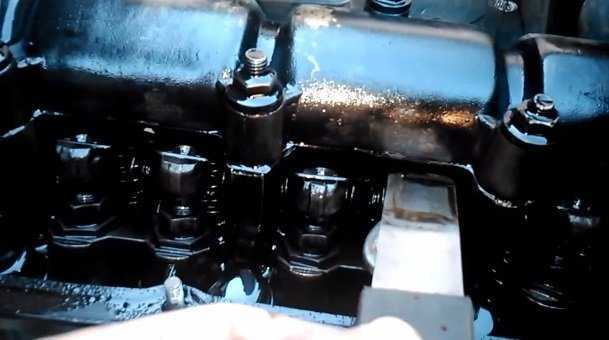

Порядок регулировки клапанов на холодном моторе
Регулировку следует проводить при температуре двигателя не выше +20 °C. Это исключает тепловое расширение металла, которое искажает зазоры. Перед началом работ отсоединяют клемму «минус» от аккумулятора и снимают клапанную крышку, предварительно очистив поверхность от пыли и масла.
Порядок регулировки основан на рабочем цикле двигателя. Коленчатый вал проворачивают по часовой стрелке за гайку шкива при помощи ключа на 38. Ориентир – метка ВМТ на шкиве и выступ на крышке ГРМ.
- Установить поршень первого цилиндра в ВМТ (оба клапана закрыты, коромысла свободно покачиваются).
- Измерить щупом зазоры между коромыслами и торцами клапанов. Для впускных клапанов – 0,15 мм, для выпускных – 0,20 мм.

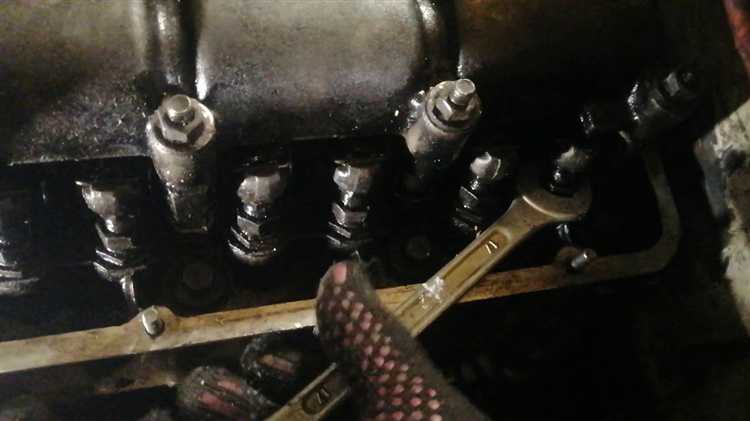

- При необходимости зазор корректируется вращением регулировочного винта на коромысле с помощью отвертки и контргайки на 13. После регулировки контргайку затягивают, удерживая винт от проворота.
- Проверить зазор повторно. Щуп должен входить с легким сопротивлением.
- Провернуть коленвал на 180° (половина оборота) и отрегулировать следующий цилиндр по порядку работы: 1–3–4–2.
Контрольная проверка проводится по завершении регулировки всех клапанов. Клапанная крышка устанавливается с новой прокладкой, болты затягиваются крест-накрест с равномерным усилием. После сборки запуск двигателя обязателен для оценки работы клапанного механизма по звуку и устойчивости холостого хода.
Проверка зазоров с помощью щупа
Для точного измерения тепловых зазоров в приводе клапанов ВАЗ 2105 используется щуп – набор металлических пластин различной толщины. Регламентированный зазор для впускных клапанов составляет 0,15 мм, для выпускных – 0,20 мм.
Измерения проводят при полностью остывшем двигателе, температура должна быть не выше +20 °C. Коленвал проворачивается вручную ключом за гайку шкива до совпадения метки на шкиве с риской на крышке цепи. При этом необходимо контролировать, чтобы соответствующий клапан находился в положении полного закрытия (кулачок распредвала направлен вверх).
Щуп нужной толщины вставляется между коромыслом и торцом клапана. Он должен проходить с легким усилием. Если пластина не проходит или проходит слишком свободно, необходимо будет произвести регулировку. Контроль следует проводить последовательно на каждом клапане, соблюдая установленный порядок: 1–8, 3–6, 4–7, 2–5 (цифры соответствуют номерам клапанов при положении поршней в ВМТ).
Во избежание погрешностей поверхность щупа и регулируемых элементов должна быть чистой, без масла и нагара. Проверку следует выполнять повторно после завершения регулировки всех клапанов и повторного проворота коленвала на два оборота.
Что делать после завершения регулировки

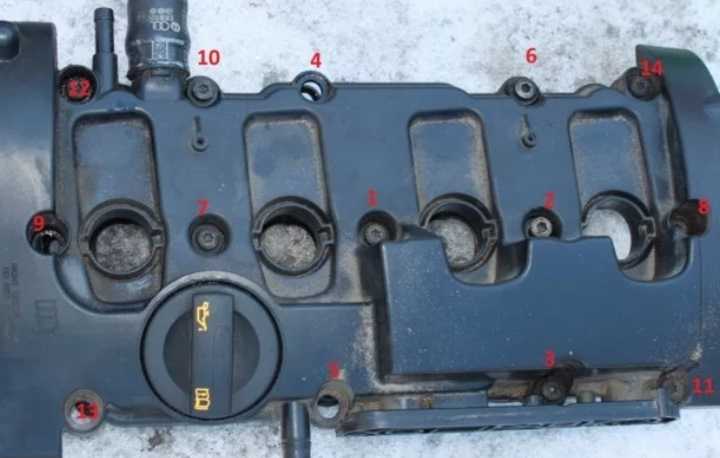

После настройки клапанов необходимо установить крышку клапанного механизма и плотно закрепить болты, обеспечив герметичность. Рекомендуется заменить уплотнительную прокладку, если она повреждена или деформирована.
Перед запуском двигателя нужно проверить уровень моторного масла и при необходимости долить его до нормы. После этого стартером проверяется исправность работы двигателя: мотор должен работать ровно, без посторонних шумов и вибраций.
В течение первых 500 километров после регулировки стоит контролировать работу двигателя и, при появлении постукиваний или нестабильной работы, повторно проверить зазоры клапанов.
Для закрепления результата следует провести повторную проверку зазоров после пробега 1000–1500 километров, так как детали могут немного осесть и зазоры измениться.
При обнаружении течи масла или других неполадок в зоне регулировки необходимо оперативно устранить их, чтобы избежать повреждения клапанного механизма и других компонентов двигателя.
Вопрос-ответ:
Как определить, что нужно регулировать клапаны на ВАЗ 2105?
Признаки, указывающие на необходимость регулировки клапанов, включают неравномерную работу двигателя, появление металлического стука в районе головки блока, снижение мощности и ухудшение расхода топлива. Иногда при прогретом двигателе слышен отчетливый шум, а при холодном он уменьшается. Проверить можно и вручную — снять крышку клапанов и оценить зазор щупом, если он выходит за допуски, нужна регулировка.
Какой порядок действий при регулировке клапанов на холодном двигателе?
Сначала снимается крышка головки блока цилиндров, затем необходимо установить поршень первого цилиндра в положение верхней мертвой точки (ВМТ) на такте сжатия. Это обеспечит правильное расположение клапанов для измерения зазоров. После этого с помощью щупа проверяют и регулируют зазоры каждого клапана согласно технической документации. Последовательно переходят к другим цилиндрам, поворачивая коленчатый вал и повторяя проверку и регулировку. По окончании работы ставят крышку на место и затягивают крепления.
Какие инструменты нужны для самостоятельной регулировки клапанов?
Для работы понадобятся набор щупов с толщинами, соответствующими зазорам клапанов, ключ или отвертка для ослабления и затяжки регулировочных гаек, а также головка и трещотка для снятия крышки клапанов. Иногда требуется тонкая плоская отвертка для корректировки зазоров через регулировочную гайку. Желательно иметь также чистую тряпку и небольшой фонарик для удобства работы в ограниченном пространстве.
Что делать, если после регулировки клапанов двигатель продолжает стучать?
Если стук не исчез, следует проверить правильность установки зазоров и убедиться, что они соответствуют норме. Возможна износ деталей клапанного механизма, например, толкателей или распредвала, что требует более глубокой диагностики. Также стоит проверить качество установки крышки головки и отсутствие попадания посторонних предметов в механизм. В некоторых случаях причиной может быть неправильное положение поршня при регулировке, поэтому процедуру стоит повторить внимательно.
Как часто рекомендуется регулировать клапаны на ВАЗ 2105 при нормальной эксплуатации?
Рекомендуется проверять и регулировать зазоры клапанов примерно каждые 20–30 тысяч километров пробега. Это позволяет поддерживать двигатель в рабочем состоянии, избежать преждевременного износа деталей и сохранить стабильную работу мотора. При интенсивной эксплуатации или использовании некачественного топлива интервал можно сократить, так как это влияет на состояние клапанов и их механизм.
