Емкость сборки из аккумуляторов 18650 определяется суммой емкостей отдельных элементов с учетом их последовательного и параллельного соединения. Один элемент 18650 обычно имеет емкость от 1800 до 3500 мА·ч, что зависит от производителя и модели.
При последовательном соединении аккумуляторов напряжение складывается, а емкость остается равной емкости одного элемента. При параллельном – напряжение сохраняется на уровне одного элемента, а емкости суммируются. Для расчета итоговой емкости сборки достаточно знать количество элементов в каждом направлении.
Простой способ подсчитать емкость – умножить емкость одного элемента на число параллельных групп. Например, сборка 3S2P, где 3 элемента последовательно и 2 параллельно, при емкости одного аккумулятора 2500 мА·ч даст итог 5000 мА·ч при напряжении, равном трем элементам подряд.
Важно учитывать реальные характеристики аккумуляторов, так как заявленная емкость может отличаться от фактической. Для точности рекомендуют измерять емкость каждого элемента или использовать данные с аккумуляторов одного производителя и серии.

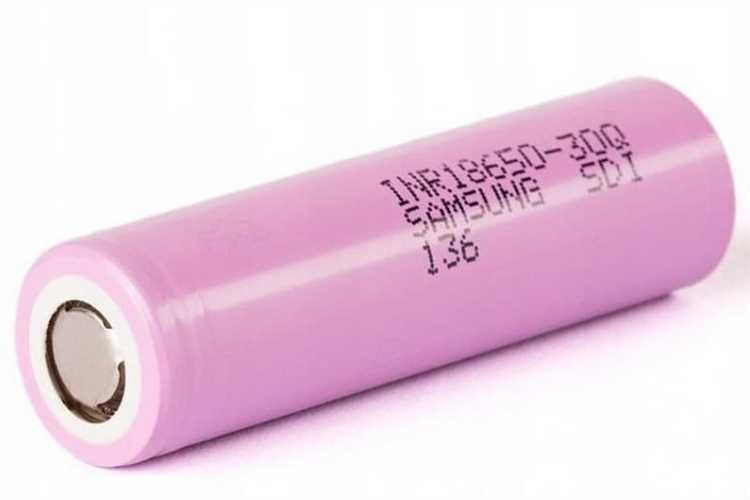

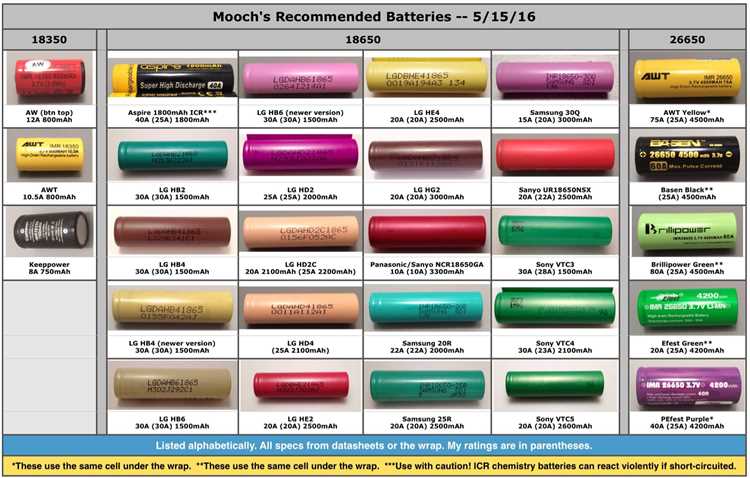

Определение номинальной емкости одной ячейки 18650
Номинальная емкость аккумулятора 18650 указывается производителем и обычно выражается в миллиампер-часах (мА·ч). Для стандартных литий-ионных ячеек 18650 типичный диапазон емкости составляет от 1800 до 3500 мА·ч.
Чтобы определить реальную номинальную емкость конкретной ячейки, рекомендуют ориентироваться на маркировку и технические характеристики от проверенного производителя. Например, Panasonic NCR18650B – около 3400 мА·ч, Samsung INR18650-30Q – около 3000 мА·ч.
При отсутствии точных данных рекомендуется выполнить тест разряда с фиксированной нагрузкой и измерить время работы от полного заряда до напряжения отсечки (обычно 2.5-3.0 В). Емкость вычисляют по формуле: емкость (мА·ч) = ток нагрузки (мА) × время работы (ч).
Следует учитывать, что заявленная емкость зависит от условий измерения, включая ток разряда и температуру. Для более точного определения лучше использовать ток, близкий к реальному потреблению сборки (например, 0.5-1 С, где 1 С – номинальный ток разряда равный емкости).
Повторные циклы заряд-разряд с контролем параметров позволят выявить среднее значение емкости и учесть потери при эксплуатации. Этот показатель станет основой для расчета емкости всей сборки из нескольких ячеек 18650.

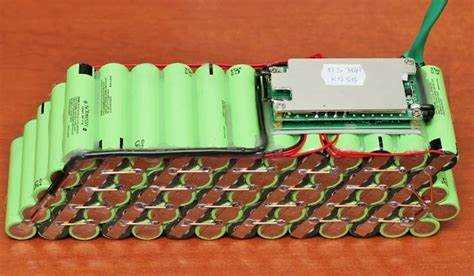

Как посчитать суммарную емкость при последовательном соединении аккумуляторов
При последовательном соединении аккумуляторов напряжения складываются, а емкость остается равной емкости одного элемента. Это значит, что суммарная емкость такой сборки не изменяется и равна емкости одной ячейки.
Например, если последовательно соединить четыре аккумулятора 18650 с номинальной емкостью 2500 мА·ч, общая емкость сборки останется 2500 мА·ч, а суммарное напряжение увеличится в 4 раза – примерно до 14,8 В (4 × 3,7 В).
Чтобы точно определить емкость последовательной сборки, необходимо использовать значение минимальной емкости из всех элементов. Если один из аккумуляторов имеет меньшую емкость, он ограничит общий ресурс всей цепи.
Рекомендуется подбирать элементы с близкими характеристиками и степенью износа, иначе более слабый аккумулятор будет быстрее разряжаться, что может привести к неравномерной нагрузке и повреждению ячеек.
Расчет емкости при параллельном соединении элементов 18650
При параллельном соединении аккумуляторов 18650 суммарная емкость равна сумме емкостей всех подключенных элементов. Если у каждого элемента номинальная емкость 2500 мА·ч, то два таких элемента вместе дадут 5000 мА·ч, три – 7500 мА·ч и так далее.
Формула расчета: C_общ = C_1 + C_2 + … + C_n, где C_общ – итоговая емкость сборки, C_i – емкость отдельного элемента, n – количество элементов в параллели.
Важно, чтобы аккумуляторы имели близкие значения напряжения и состояния заряда перед сборкой, иначе возможны токи перераспределения, что снижает срок службы и безопасность.
Для практического расчета используйте реальные емкости с маркировки или замеров. При большом числе элементов суммарная емкость может достигать нескольких десятков ампер-часов, что увеличивает время работы устройства без подзарядки.
Следует учитывать, что параллельное соединение не влияет на номинальное напряжение – оно остается равным напряжению одной ячейки (~3,7 В для литий-ионных 18650).
Учет потерь и факторов, снижающих емкость в сборке
При расчете емкости аккумуляторной сборки на базе 18650 важно учитывать реальные потери и влияющие факторы. Номинальная емкость ячеек всегда уменьшается в сборке из-за ряда причин.
- Внутреннее сопротивление элементов: Повышенное сопротивление снижает отдаваемую емкость при высоких токах разряда. Для расчётов рекомендуется учитывать снижение емкости на 5–15% в зависимости от тока нагрузки.
- Несовпадение параметров ячеек: Разная остаточная емкость, сопротивление и степень износа приводят к неравномерному распределению нагрузки, что снижает суммарную емкость и сокращает срок службы сборки.
- Температурные условия: При отрицательных температурах емкость снижается на 20–40%, особенно важно учитывать это в устройствах с эксплуатацией вне помещений.
- Потери в соединениях: Контакты и пайка увеличивают сопротивление цепи. Рекомендуется использовать толстые и качественные соединительные элементы, чтобы минимизировать потери.
- Циклический износ: Емкость падает с каждым циклом заряда/разряда, обычно 2–5% после 100 циклов. При расчётах учитывают коэффициент деградации в зависимости от возраста сборки.
- Балансировка ячеек: Отсутствие правильной балансировки приводит к переразряду отдельных элементов, снижая доступную емкость всей сборки.
Для практического расчёта рекомендуется уменьшать суммарную теоретическую емкость на 10–20% в зависимости от условий эксплуатации и качества элементов, а также предусматривать запас по емкости для компенсации деградации и потерь в сборке.
Простой способ измерения емкости готовой сборки мультиметром
Для измерения емкости сборки 18650 мультиметром потребуется устройство с функцией измерения тока и напряжения. Основная идея – определить реальный ток разряда и время, за которое напряжение упадет до установленного минимума.
- Полностью зарядите сборку до номинального напряжения (обычно 4,2 В на элемент).
- Подключите мультиметр в режиме измерения тока последовательно с нагрузкой, которая будет обеспечивать стабильный ток разряда, например, резистор с известным сопротивлением.
- Запишите величину тока разряда с мультиметра.
- Измеряйте напряжение на сборке через равные интервалы времени, фиксируя момент, когда напряжение упадёт до минимально допустимого (обычно 3,0 В на элемент).
- Вычислите время работы от полного заряда до минимального напряжения в часах.
- Расчёт емкости производится по формуле: емкость (мА·ч) = ток разряда (мА) × время разряда (ч).
Например, если ток составляет 500 мА, а время разряда – 2 часа, то емкость сборки примерно 1000 мА·ч.
Рекомендации для точности:
- Используйте стабильную нагрузку, чтобы ток оставался постоянным.
- Снимайте показания напряжения регулярно, не реже чем раз в 5 минут.
- Обратите внимание на температуру – высокая температура влияет на характеристики аккумуляторов.
- Не допускайте глубокого разряда ниже 3,0 В на элемент, чтобы избежать повреждений.
- Для большей точности повторите измерение несколько раз и усредните результаты.
Влияние износа и возраста аккумуляторов на итоговую емкость
Аккумуляторы 18650 теряют емкость с каждым циклом заряд-разряд. Средний ресурс качественной ячейки составляет около 300–500 циклов, после чего емкость снижается на 20–30%. При длительном хранении без использования происходит естественное старение, что также снижает доступную емкость, особенно при высоких температурах.
Старые и изношенные элементы в сборке становятся «узкими местами»: итоговая емкость будет ограничена самой слабой ячейкой. Например, если в параллельном соединении одна ячейка утратила 40% емкости, а остальные – 10%, суммарная емкость упадет ближе к показателям слабейшей.
Для оценки износа полезно измерять внутреннее сопротивление: при увеличении оно сигнализирует о потере емкости и ухудшении качества. Рекомендуется заменять элементы с повышенным сопротивлением или явно сниженной емкостью, чтобы избежать снижения общей эффективности сборки.
Возраст аккумуляторов и их состояние нужно учитывать при расчетах, особенно в длительных проектах или при использовании сборок в энергозависимых системах. Планирование с запасом емкости и регулярное тестирование помогут поддерживать стабильную работу и продлить срок службы сборки.
Ошибки при расчете емкости и как их избежать
Частая ошибка – суммирование номинальных емкостей ячеек без учета их состояния. Изношенные или старые аккумуляторы могут иметь реальную емкость на 20-40% ниже заявленной. Для точности измерьте емкость каждой ячейки отдельно перед расчетом сборки.
Неправильное определение типа соединения приводит к ошибкам. При последовательном соединении суммируется напряжение, а емкость остается равной емкости самой слабой ячейки. При параллельном соединении суммируется емкость, а напряжение остается на уровне одной ячейки. Игнорирование этих правил приводит к завышению итоговой емкости.
Использование номинальной емкости из даташита без проверки реальных параметров элемента снижает точность. У разных производителей емкость и разрядные характеристики могут существенно отличаться. Лучше опираться на измерения с помощью нагрузочного тестера или аналога.
Пренебрежение потерями в сборке – контактным сопротивлением и токами утечки – снижает фактическую емкость. Рекомендуется закладывать поправочный коэффициент 5-10% для учета этих потерь при расчете общей емкости.
Расчеты без учета рабочих режимов аккумулятора приводят к ошибкам. При высоких токах разряда эффективная емкость снижается из-за внутреннего сопротивления. Для реальных условий стоит использовать емкость, измеренную при нагрузках, близких к эксплуатационным.
Для повышения точности исключайте из сборки явно поврежденные или с нестабильным напряжением ячейки. Они ухудшают балансировку и снижают общую емкость.
Пример расчета емкости для типовой сборки 18650
Рассмотрим сборку из 4 элементов 18650, соединённых последовательно. Каждый элемент имеет номинальную ёмкость 2500 мА·ч и напряжение 3,7 В.
При последовательном соединении суммарная ёмкость не меняется и равна ёмкости одного элемента, то есть 2500 мА·ч. Напряжение складывается: 3,7 В × 4 = 14,8 В.
Если собрать те же 4 элемента параллельно, суммарная ёмкость будет равна сумме ёмкостей всех элементов: 2500 мА·ч × 4 = 10000 мА·ч. Напряжение останется равным 3,7 В.
Для сборки с 2 последовательными и 3 параллельными элементами (2S3P) ёмкость рассчитывается так: ёмкость одного элемента умножаем на количество параллельных ячеек – 2500 мА·ч × 3 = 7500 мА·ч. Напряжение складывается по последовательным ячейкам – 3,7 В × 2 = 7,4 В.
Учитывая износ и реальные условия работы, рекомендуется считать итоговую ёмкость на 10–15% меньше номинальной. Для 2S3P это будет около 6375–6750 мА·ч.
При расчёте емкости важно учитывать однородность элементов, поскольку разница в характеристиках влияет на итоговые параметры и срок службы сборки.
Вопрос-ответ:
Как определить суммарную емкость сборки из аккумуляторов 18650, если они соединены параллельно?
При параллельном соединении аккумуляторов суммарная емкость получается путем сложения емкостей всех элементов. Например, если в сборке 3 аккумулятора по 2500 мАч, общая емкость будет 3 × 2500 = 7500 мАч. Важно, чтобы все аккумуляторы были одинакового типа и емкости, чтобы избежать дисбаланса.
Что происходит с емкостью сборки при последовательном соединении аккумуляторов 18650?
При последовательном соединении емкость всей сборки равна емкости одного аккумулятора из цепи, поскольку ток проходит последовательно через каждый элемент. Если у вас, например, 4 аккумулятора по 3000 мАч, суммарное напряжение увеличится в 4 раза, а емкость останется 3000 мАч.
Как влияет возраст и износ аккумуляторов 18650 на итоговую емкость сборки?
Со временем и с циклом заряд-разряд емкость аккумуляторов снижается из-за деградации химического состава. Если в сборке есть несколько изношенных элементов, их уменьшенная емкость станет ограничивающим фактором для всей сборки, так как общая емкость будет близка к емкости самого слабого аккумулятора.
Можно ли измерить емкость сборки мультиметром, и если да, то как это сделать?
Мультиметр показывает только текущий заряд и напряжение, но не емкость напрямую. Для оценки емкости нужно провести разряд с известной нагрузкой, измеряя время работы до заданного напряжения. Рассчитав произведение тока на время работы, можно получить приблизительную емкость. Однако для точных измерений лучше использовать специализированные тестеры.
Какие ошибки чаще всего допускают при расчете емкости сборки из 18650 аккумуляторов?
Одной из частых ошибок является сложение емкостей при последовательном соединении, что неверно. Еще часто забывают учитывать износ и различия в емкости отдельных элементов. Иногда неправильно рассчитывают емкость при смешанном соединении или игнорируют потери, возникающие из-за сопротивления и нагрева.
