Муфта компрессора отвечает за включение и выключение компрессора в зависимости от сигнала от климатической системы. При выходе из строя этого узла нередко требуется снять его для замены или ремонта. Отсутствие съемника не исключает возможность демонтажа, однако требует повышенного внимания к деталям и соблюдения последовательности действий.
Перед началом работ необходимо обесточить автомобиль и убедиться в отсутствии давления в системе кондиционирования. Откручивание центрального болта муфты часто выполняется с удерживанием шкива от проворачивания с помощью фиксатора или подручных средств, например, через отверстия на его корпусе. Важно не повредить шкив и не деформировать шлицевое соединение вала компрессора.
После снятия болта и стопорного кольца (если оно предусмотрено конструкцией) муфту можно аккуратно сдвинуть с вала. Прикипевшие соединения иногда удаётся освободить с помощью резких, но контролируемых ударов через проставку из мягкого металла. Допускается также использовать разжимное усилие двух тонких монтировок с противоположных сторон, избегая перекоса.
Процедура должна проводиться при хорошем доступе, с применением чистого инструмента, без риска попадания загрязнений внутрь компрессора. Повреждение шлицев, посадочной поверхности или электромагнитной катушки приведёт к полной замене узла. После демонтажа рекомендуется очистить вал и проверить его на износ и коррозию.
Как определить тип крепления муфты на конкретной модели компрессора
Перед началом демонтажа необходимо точно определить способ крепления муфты на конкретной модели компрессора. От этого зависит выбор инструментов и последовательность работ. Неправильная идентификация может привести к повреждению деталей.
Основные типы креплений муфты:
- Центральный болт с внутренней резьбой
- Шпоночное соединение с прижимным кольцом
- Шлицевое соединение с гайкой
- Фиксация стопорным кольцом снаружи или внутри ступицы
Алгоритм определения типа крепления:
- Очистить поверхность муфты от грязи и масла с помощью обезжиривателя и мягкой щетки.
- Осмотреть центральную часть шкива: наличие болта с шестигранной головкой указывает на винтовое крепление. Если болта нет, возможно, используется стопорное кольцо.
- При наличии защитной крышки – аккуратно снять её плоской отверткой. Под ней часто скрыт элемент крепления.
- Проверить внутреннюю часть шкива на наличие стопорных колец. Их можно заметить по небольшим выемкам под съемник колец.
- Если муфта установлена на шпоночной или шлицевой посадке – зазоры между валом и ступицей минимальны, виден характерный профиль соединения.
- Сравнить внешние признаки с техническими описаниями. Производитель указывает тип крепления в руководстве по ремонту.
Если маркировка компрессора читается, можно воспользоваться поиском по каталогу производителя или запросить данные у поставщика. Номера начинаются с буквенного кода модели (например, DKV08R, 6SEU14, V5 и др.). Для каждой модели характерен строго определённый тип крепления.
Для сомнительных случаев рекомендуется сделать макроснимок ступицы и направить его специалистам по автокондиционерам, если доступ к информации ограничен. Это поможет избежать ошибок при демонтаже.
Подготовка инструментов и обеспечение доступа к компрессору
Перед началом работ требуется собрать комплект инструментов, который позволит обойтись без съёмника. Понадобятся: гаечные ключи (обычно на 10, 12 и 14 мм), торцевые головки с трещоткой, удлинитель, плоская и крестообразная отвёртки, металлический пруток диаметром 4–5 мм, молоток, фиксатор вала (подбирается по диаметру резьбы), проникающая смазка, ветошь.
Отключи клемму аккумулятора, чтобы исключить короткое замыкание при работе в моторном отсеке. При необходимости демонтируй защиту двигателя и пластиковые кожухи, закрывающие доступ к компрессору. Удобнее всего работать со стороны переднего колеса, поэтому машину лучше установить на домкрат и снять колесо.
Компрессор чаще всего расположен в нижней части двигателя, с левой или правой стороны. Для обеспечения доступа потребуется ослабить или снять приводной ремень. Используй ключ с длинным рычагом, чтобы отвести натяжной ролик. После снятия ремня очисти зону вокруг шкива от загрязнений, чтобы исключить попадание мусора внутрь компрессора при снятии муфты.
Если конструкция автомобиля предполагает наличие вспомогательных элементов (например, пластиковых кронштейнов, направляющих или защиты шкива), их необходимо аккуратно удалить. Убедись, что есть свободный доступ к болтам крепления муфты и шкива, и что ничто не мешает вращению вала при проведении последующих операций.
Фиксация шкива для предотвращения проворачивания
При снятии муфты компрессора без съемника важно надежно зафиксировать шкив, чтобы исключить его проворачивание во время откручивания центрального болта или стопорной гайки. Без фиксации возрастает риск повреждения резьбы и деформации компонентов.
- Перед фиксацией отключить аккумулятор и обеспечить полный доступ к шкиву, сняв приводной ремень и все мешающие элементы.
- Для фиксации можно использовать плоскую отвертку с широкой лопаткой или зубило, вставив его между спицами шкива и корпусом компрессора. Инструмент не должен касаться ременной дорожки или торцевой поверхности шкива.
- Если шкив гладкий и не имеет отверстий для фиксации, применяется ремень или текстильная стропа, обёрнутая вокруг шкива и зафиксированная в натянутом положении. Второй конец закрепляют на неподвижной части кузова или раме.
- В компрессорах с вентиляционными отверстиями допускается использование металлической пластины с двумя болтами, фиксируемыми в отверстиях шкива. Пластина упирается в неподвижную часть корпуса, исключая вращение.
Категорически не рекомендуется зажимать шкив трубным ключом, тисками или другим инструментом, оставляющим вмятины. Повреждение баланса шкива приведёт к ускоренному износу подшипников компрессора.
Способы демонтажа стопорного кольца без специального инструмента
При ограниченном доступе к кольцу допустимо использовать иглы от шприцев, вставленные в отверстия кольца. Их фиксируют пассатижами под углом, после чего кольцо приподнимается, а затем извлекается по частям, вращая компрессор за шкив. Этот способ требует аккуратности и устойчивого положения рук.
Иногда помогает проволока из стали диаметром около 1 мм. Её сгибают в форму скобы, концы вставляют в отверстия кольца и тянут на себя, одновременно поддев кольцо третьим предметом – тонким шилом или отверткой. Важно избегать резких движений, чтобы не повредить посадочное место.
Если кольцо сильно загрязнено или окислено, перед снятием его обрабатывают проникающей смазкой. Это уменьшает усилия и снижает риск повреждений. После обработки необходимо подождать не менее 10 минут и повторить попытку снятия одним из описанных способов.
Использование болтов и проставок для выдавливания муфты

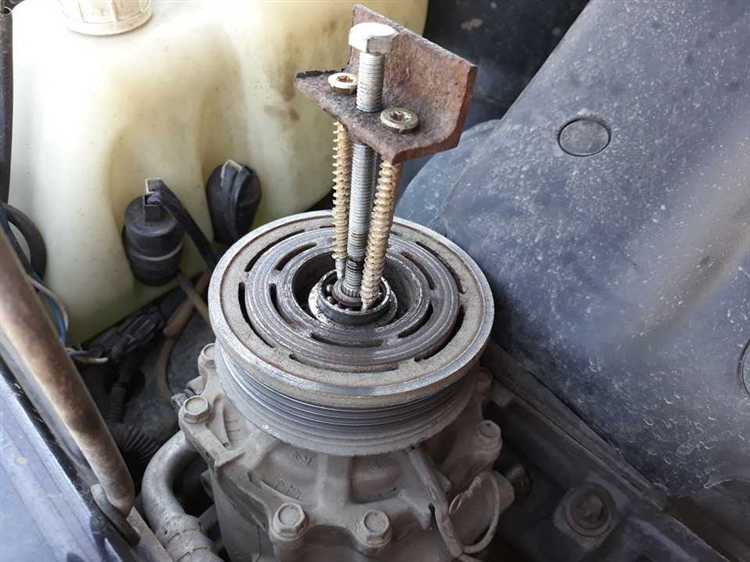

Для выдавливания муфты без съёмника можно использовать болты подходящей резьбы и проставки из металла или твёрдой пластмассы. Этот метод основан на равномерном создании давления на корпус муфты с помощью болтов, вкручиваемых в резьбовые отверстия на поверхности.
Подбор болтов: необходимо определить шаг и диаметр резьбы на муфте. Как правило, используются метрические болты М6 или М8. Длина должна позволять вкрутить болт на достаточную глубину, не повреждая внутренние элементы компрессора.
Подготовка проставки: в качестве проставки подойдёт торцевая головка, гайка большого размера или фрагмент металлической трубки с ровными торцами. Её задача – передавать давление от болтов на вал компрессора, не касаясь поверхности самой муфты.
Последовательность действий: после установки проставки в центр муфты, необходимо равномерно вкручивать болты в резьбовые отверстия по окружности. При затягивании они начнут выталкивать муфту от вала, опираясь на установленную проставку. Болты следует затягивать постепенно, по очереди, не допуская перекоса.
Контроль усилия: чрезмерное усилие может повредить резьбу или корпус муфты. Рекомендуется использовать вороток с ограничителем крутящего момента или работать вручную, оценивая сопротивление. Если муфта не сдвигается, стоит проверить отсутствие фиксирующих элементов (стопорных колец, винтов).
После снятия муфты необходимо осмотреть резьбу и торец вала на наличие задиров или повреждений. При необходимости произвести очистку и смазку перед обратной установкой.
Как избежать повреждения вала и резьбы при снятии муфты
Перед началом работ очистите вал и резьбу от грязи и коррозии с помощью металлической щетки и обезжиривающего средства. Это предотвратит попадание абразивных частиц между деталями.
Используйте проставки из прочного материала, например, алюминия или стали, подходящего диаметра, чтобы равномерно распределить усилие при выдавливании муфты. Прямой контакт болтов с валом исключается.
Не затягивайте болты слишком сильно, чтобы не деформировать резьбу. Поворачивайте их равномерно и постепенно, контролируя состояние резьбы и отсутствие перекосов.
При невозможности легко сдвинуть муфту применяйте проникающие смазки на посадочное место, выдерживая время для их действия. Повторное нанесение улучшит смазку и снизит риск повреждений.
Для защиты резьбы накручивайте на вал старую гайку, чтобы болты не повредили резьбовую часть вала при выдавливании муфты.
Фиксируйте вал с помощью ключа или специального приспособления, чтобы избежать проворачивания и излишнего усилия на резьбу во время демонтажа.
При снятии избегайте ударов молотком непосредственно по муфте или валу, так как это может привести к микротрещинам и деформациям.
После снятия внимательно осмотрите вал и резьбу на предмет повреждений и при необходимости аккуратно очистите их металлической щеткой и резьбовым метчиком.
Очистка посадочного места и проверка шлицев после снятия
После демонтажа муфты необходимо тщательно очистить посадочное место от грязи, масла и старых остатков уплотнителей. Для этого применяют безворсовую ветошь и очиститель на основе изопропилового спирта или тормозной жидкости без агрессивных добавок. Важно удалить все загрязнения, чтобы обеспечить плотное прилегание новой муфты.
Осмотрите шлицы вала на предмет износа, задиров и деформаций. Наличие заусенцев или выкрашиваний снижает надежность крепления и может вызвать биение при работе. Для удаления мелких задиров используют мелкозернистую наждачную бумагу (около 600–800 grit), обрабатывая только дефектные участки аккуратными движениями вдоль шлицов.
При обнаружении глубоких повреждений шлицы требуют восстановления или замены вала. После очистки и ремонта необходимо проверить соосность шлицев с муфтой, чтобы исключить перекос и обеспечить равномерное распределение нагрузки при установке.
Перед монтажом рекомендуют слегка смазать шлицевое соединение тонким слоем специальной консистентной смазки без агрессивных компонентов, предотвращающей коррозию и облегчающей последующий демонтаж.
Когда стоит отказаться от попытки снятия без съемника
Если муфта плотно зафиксирована на валу компрессора и не сдвигается при приложении усилия до 30 Н·м, дальнейшие попытки без съемника чреваты повреждениями.
Наличие заусенцев, деформаций или изломов шлицевого соединения указывает на необходимость применения специализированного инструмента. Попытки снять муфту вручную в таком состоянии могут привести к разрушению вала или муфты.
Если компрессор установлен в труднодоступном месте, и демонтаж муфты без съемника требует чрезмерного усилия, стоит пересмотреть метод. Риск повредить прилегающие элементы выше возможной выгоды.
При наличии стопорных колец, которые невозможно аккуратно снять подручными средствами, применение съемника становится обязательным. Неправильное удаление колец ведет к деформации и невозможности повторного использования.
Если предыдущие попытки снятия вызвали сильный нагрев детали или деформацию, продолжение работы без съемника недопустимо. Повреждение посадочных поверхностей снижает герметичность и ресурс оборудования.
В случаях, когда необходимо сохранить гарантию или целостность системы кондиционирования, применение съемника является обязательным. Неаккуратные методы снижают надежность и могут привести к дорогостоящему ремонту.
Вопрос-ответ:
Можно ли снять муфту компрессора кондиционера без специального съемника, не повредив детали?
Снять муфту без съемника можно, но для этого требуется аккуратность и правильный подход. Часто применяют методы с использованием болтов и проставок для равномерного выдавливания муфты с вала компрессора. Важно не использовать чрезмерную силу и не наносить ударов, чтобы не повредить резьбу или сам вал. При этом необходимо внимательно следить за состоянием стопорного кольца и шлицевого соединения, чтобы избежать деформаций.
Какие инструменты подойдут для демонтажа муфты без съемника?
Подойдут обычные гаечные ключи, болты подходящего размера, проставки или шайбы для равномерного давления на муфту. Иногда используют деревянные или металлические прокладки, чтобы равномерно распределить силу и избежать повреждений. Также понадобится набор отверток и щипцы для снятия стопорных колец, если они есть. Главное — обеспечить надежную фиксацию компрессора, чтобы он не проворачивался при выкручивании болтов.
Какие риски связаны с попыткой снять муфту без съемника и как их минимизировать?
Основные риски — повредить вал компрессора, сорвать резьбу или деформировать шлицы на муфте. Повреждения могут привести к необходимости замены компрессора или муфты, что увеличит затраты. Чтобы снизить вероятность проблем, рекомендуется тщательно подготовить рабочее место, использовать подходящие болты и проставки для равномерного давления, а также внимательно контролировать процесс. Важно также не спешить и при появлении сильного сопротивления оценить, не лучше ли отказаться от самостоятельного демонтажа.
Как зафиксировать компрессор, чтобы он не вращался во время снятия муфты без съемника?
Часто применяют метод блокировки шкива с помощью упоров или специальных фиксаторов, которые удерживают шкив в неподвижном состоянии. Можно использовать металлические полоски, подложенные в пространство между шкивом и корпусом, или крепко затянуть ремень, если конструкция позволяет. Главное — обеспечить надежную фиксацию, чтобы при выкручивании болтов муфта не проворачивалась вместе с валом, что облегчит процесс демонтажа и предотвратит повреждения.
Как проверить состояние шлицев и посадочного места после снятия муфты?
После снятия муфты нужно внимательно осмотреть шлицевое соединение на наличие заусенцев, деформаций или следов износа. Посадочное место на валу должно быть чистым, без коррозии и грязи. При необходимости используют мелкую наждачную бумагу или щётку для удаления загрязнений. Если заметны серьезные повреждения, лучше заменить поврежденные детали, чтобы избежать проблем при повторной установке и работе компрессора.
Как можно снять муфту компрессора кондиционера без применения съемника?
Для снятия муфты без специализированного съемника часто используют подручные средства и аккуратные приемы. Например, можно попытаться аккуратно выдавить муфту с помощью болтов и проставок, создавая давление равномерно, чтобы избежать повреждения вала. Также иногда применяют съем с помощью молотка и деревянной прокладки, чтобы избежать деформации. Важно перед началом работы надежно зафиксировать компрессор, чтобы он не вращался и не смещался, и при этом не повредить детали. Такой подход требует осторожности и терпения, поскольку неправильные действия могут привести к повреждению механизма.
