Контакты фиксируются в разъёме с помощью специальных защёлок, которые предотвращают их случайное выпадение. Для извлечения требуется ослабить фиксацию, не повредив ни контакт, ни корпус. Игнорирование этой особенности приводит к деформации металлических частей или поломке пластикового замка.
Перед началом работ отключите питание и убедитесь в отсутствии остаточного напряжения. Используйте инструмент, подходящий под тип разъёма: экстрактор, тонкую отвертку или иглу. Случайные подручные предметы, например нож, могут повредить изоляцию проводов и повлечь короткое замыкание.
Чтобы определить способ фиксации, осмотрите разъём под увеличением. Чаще всего защёлка находится со стороны, противоположной язычку корпуса. При нажатии на фиксатор контакт освобождается и его можно аккуратно выдвинуть. Усилие должно быть минимальным, чтобы не разогнуть лепестки контакта.
После извлечения проверьте состояние металлической части. При появлении заусенцев или следов коррозии зачистите контакт мягкой наждачной бумагой и обработайте контактной смазкой. Повреждённые элементы лучше заменить, чтобы исключить нагрев и падение напряжения в цепи.
Как определить тип разъема и фиксатора перед извлечением
Перед началом работы необходимо установить тип разъема, так как конструкция фиксатора напрямую зависит от стандарта. Наиболее распространены разъемы с язычковым фиксатором, боковыми защелками, кольцевыми замками и винтовыми фиксаторами. Ошибочное определение механизма удержания приводит к повреждению корпуса или контактов.
Первым шагом осмотрите корпус. Пластиковые разъемы небольшого размера чаще всего имеют язычковый фиксатор: тонкая пружинная пластина, прижатая к корпусу. Для отключения требуется легкое нажатие на выступ. Если фиксатор расположен с двух сторон, значит используется защелка-пара, которая открывается одновременно с обеих сторон.
Разъемы цилиндрической формы часто оснащены кольцевыми замками. Их разблокировка выполняется путем поворота кольца против часовой стрелки до упора. При этом усилие должно быть равномерным, без рывков, чтобы избежать деформации резьбы или фиксатора.
При наличии резьбового соединения (характерно для герметичных и авиационных разъемов) осмотрите край корпуса: резьба и контргайка указывают на необходимость полного отвинчивания перед изъятием контакта. Не пытайтесь тянуть кабель без предварительного раскручивания – это приведет к разрушению фиксатора и повреждению контактов.
Дополнительно проверьте наличие маркировки: обозначения типов (например, AMP, Molex, Deutsch) подскажут схему фиксации и инструмент, подходящий для разборки. При отсутствии маркировки ориентируйтесь по форме корпуса и количеству защелок. Для точной идентификации полезно сравнить с техническими каталогами или схемой оборудования.
Какие инструменты использовать для работы с разными контактами
Для извлечения контактов из разъёмов применяются специализированные приспособления, подобранные по типу фиксатора и размеру гнезда. Неправильно выбранный инструмент может повредить корпус или сам контакт.
Экстракторы используют для разъёмов с пружинными фиксаторами. Они представляют собой тонкие трубки с вырезами, которые разжимают лапки фиксатора при вставке в гнездо. Диаметр экстрактора должен соответствовать типоразмеру контакта.
Пин-ремоверы подходят для разъёмов с круглым корпусом и мелкими контактами. Это стержни из закалённой стали или пружинной ленты, которые вставляют внутрь гнезда для освобождения фиксатора.
Для миниатюрных соединителей в электронике часто используют тонкогубцы с узкими губками, чтобы аккуратно подтолкнуть контакт после снятия фиксатора. Поверхности губок должны быть гладкими, чтобы исключить задиры.
При работе с пластиковыми фиксаторами применяются пластиковые съемники, которые предотвращают повреждение корпуса и исключают короткое замыкание. Металлические предметы в таких случаях использовать нежелательно.
Для контактов с фиксирующими язычками удобен тонкий монтажный крючок. Им поддевают язычок, не деформируя корпус разъёма.
Наличие набора инструментов разных размеров и материалов позволяет безопасно работать с разъёмами различных серий, не нарушая целостности контактов.
Пошаговое ослабление фиксатора без повреждения корпуса
Перед началом работы отключите питание и убедитесь, что разъем зафиксирован в удобном положении. Для предотвращения деформации корпуса используйте инструменты с тонким профилем и гладкими краями.
- Осмотрите разъем и определите тип фиксатора: язычок, защелка, боковые лепестки или встроенный замок.
- Выберите подходящий инструмент: пластиковый съемник, тонкий пинцет или узкую плоскую отвертку с закругленным краем. Металлический инструмент обмотайте изоляционной лентой.
- Аккуратно вставьте инструмент в зону фиксатора, не создавая чрезмерного давления на корпус. Двигайтесь вдоль линии защелки, а не по направлению к контактам.
- Приподнимите фиксатор на минимальный угол, достаточный для освобождения язычка. Не выворачивайте его полностью – это вызывает поломку пластика.
- Удерживайте ослабленный фиксатор и одновременно слегка потяните провод в сторону выхода. Если чувствуется сопротивление, проверьте наличие дополнительных замков.
- После извлечения контакта верните фиксатор в исходное положение, чтобы избежать потери его жесткости.
Избегайте применения силы. Если фиксация не ослабляется, проверьте наличие грязи или коррозии и очистите разъем перед повторной попыткой.
Способы вытаскивания контакта с помощью тонкого шила или экстрактора
Перед началом работы необходимо обесточить цепь и зафиксировать разъём в устойчивом положении. Шило или экстрактор выбирают с учётом размеров фиксатора: инструмент должен свободно входить в зазор, но не деформировать корпус.
Для разъёмов с внутренними усиками шило вводят вдоль контакта со стороны фиксатора до ощутимого упора. Лёгким нажатием усик прижимают к корпусу, удерживая инструмент в таком положении. После этого контакт аккуратно вытягивают за провод, избегая рывков.
Если используется экстрактор, его размещают по окружности контакта, полностью закрывая фиксатор. Затем инструмент плавно продвигают до конца, чтобы освободить зажим. Контакт извлекают, слегка раскачивая, чтобы уменьшить нагрузку на корпус разъёма.
При работе с мелкими клеммами важно контролировать глубину ввода инструмента. Чрезмерное усилие приводит к повреждению изоляции провода или излому пластика. Для плотных разъёмов допускается капля силиконовой смазки на край гнезда для снижения трения.

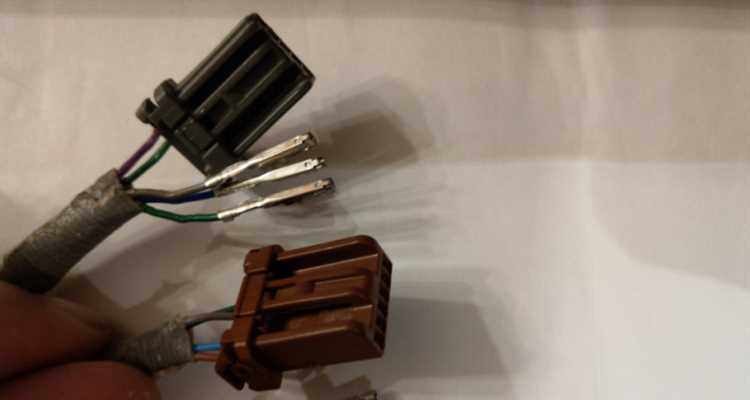

Как проверить целостность контакта и проводника после извлечения
Осмотрите контакт под увеличением, чтобы исключить трещины, изгибы и потертости. Особое внимание уделите фиксирующим язычкам и контактной поверхности – наличие заусенцев или деформаций приведет к плохому соединению.
Проверьте проводник на месте обжима. Если изоляция повреждена или есть следы перегрева, восстановите участок или замените провод. Попробуйте слегка потянуть за провод – при ослабленном обжиме жилы будут выходить из гнезда.
Для электрической проверки используйте мультиметр в режиме прозвонки. Прикоснитесь щупами к концам проводника: отсутствие сигнала укажет на обрыв. Сопротивление выше 0,05 Ом на коротком отрезке говорит о проблеме в месте обжима.
Если есть сомнения в состоянии контакта, примените микрометр или штангенциркуль для проверки толщины лепестков. Несоответствие заводским размерам ухудшит надежность фиксации в разъеме.
Правильная установка контакта обратно в разъем без деформации
Перед установкой убедитесь, что контакт полностью исправен и не имеет видимых повреждений, особенно на фиксирующих элементах и зоне пайки или обжима.
Используйте подходящий инструмент для выравнивания контакта, если он слегка согнут, избегайте чрезмерного давления, чтобы не изменить форму клеммы.
Направляйте контакт строго по оси посадочного гнезда, чтобы избежать перекосов и защемления в корпусе разъема.
При вставке прилагайте равномерное усилие, не нажимайте резко – контакт должен войти без заметного сопротивления. Если встречается заедание, проверьте правильность положения и состояние фиксаторов.
После установки убедитесь, что контакт защелкнулся фиксатором и надежно закреплен, слегка потяните провод для проверки крепления.
В случае многоконтактных разъемов контролируйте последовательность установки, чтобы не повредить соседние контакты и не сместить фиксирующие элементы.
Вопрос-ответ:
Какие инструменты лучше всего использовать для извлечения контакта из разъема без повреждений?
Для аккуратного извлечения контакта рекомендуется использовать специализированные экстракторы, которые подходят по размеру к конкретному типу разъема. Если таких нет, можно применить тонкое шило или тонкую отвертку с аккуратно заточенным концом, но действовать нужно очень осторожно, чтобы не повредить фиксаторы и корпус разъема. Не стоит применять слишком большую силу или использовать неподходящие инструменты, например, плоскогубцы, так как они могут деформировать контакт или контактное гнездо.
Как понять, что контакт можно извлечь из разъема без риска его поломки?
Перед извлечением важно внимательно осмотреть контакт и его фиксатор. Если фиксатор зафиксирован защелкой, нужно убедиться, что он полностью освобожден и не сопротивляется. В некоторых разъемах есть специальные защелки или блокираторы, которые необходимо аккуратно ослабить или сдвинуть. Если контакт сопротивляется при попытке вытянуть его, возможно, фиксатор не до конца ослаблен или контакт застрял из-за загрязнений или окисления, в этом случае лучше прекратить попытки и использовать методы очистки или ослабления фиксаторов.
Какие признаки указывают на повреждение контакта после извлечения, и как это проверить?
Повреждение контакта может проявляться в виде деформации металлической части, царапин, трещин или следов перегрева. Чтобы проверить целостность, используют визуальный осмотр при хорошем освещении и увеличение с помощью лупы. Также полезно проверить проводник на наличие изломов и целостность изоляции. Для проверки электрической проводимости применяют мультиметр — он покажет наличие обрыва или повышенного сопротивления. Если контакт выглядит поврежденным или проводник не проводит ток, дальнейшая эксплуатация невозможна без замены элемента.
Можно ли повторно использовать контакт после его извлечения из разъема, и как правильно установить его обратно?
Повторное использование возможно, если контакт не имеет видимых повреждений и сохраняет форму. Перед установкой важно очистить контакт от загрязнений и проверить фиксатор. Установка выполняется аккуратно, без сильного давления, чтобы контакт вошел в разъем ровно и защелкнулся фиксатор. Если разъем оснащен направляющими или метками, их следует использовать для правильного позиционирования. После установки рекомендуется проверить надежность соединения, слегка потянув за провод — контакт не должен выходить или шататься.
