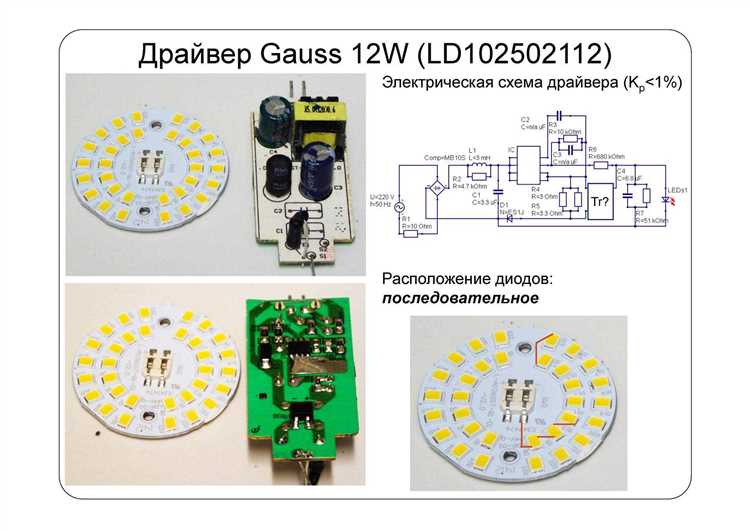

Как запитать светодиодный светильник без драйвера

Светодиоды требуют стабилизированного тока, но в ряде случаев драйвер может быть исключён из схемы. Такое решение применяется в бюджетных устройствах, где допустим определённый компромисс по надёжности и сроку службы. Отказ от драйвера снижает стоимость и габариты изделия, но требует особого подхода к выбору компонентов.

Основной способ питания без драйвера – использование балластного сопротивления или конденсатора, включённого последовательно в цепь. Для расчёта ёмкости требуется знать ток светодиода и параметры сети. Например, для питания одного светодиода на 20 мА при напряжении 230 В, применяют конденсатор порядка 0,33–0,47 мкФ с рабочим напряжением не менее 400 В. Вместо электролитических моделей используют плёнку (MKP, MKT), так как она устойчива к импульсным нагрузкам.

Для компенсации реактивной составляющей тока нередко добавляют резистор параллельно конденсатору, а также последовательно включают термистор или предохранитель. В схеме должен быть предусмотрен выпрямитель (обычно мостовая схема из диодов 1N4007) и фильтрующий конденсатор, снижающий пульсации.

Важно учитывать, что прямое включение в сеть без гальванической развязки может быть опасным. Корпус светильника должен быть изолирован от прикосновений, а сама конструкция – соответствовать требованиям безопасности. Кроме того, такая схема чувствительна к скачкам напряжения и не обеспечивает стабилизации тока при колебаниях нагрузки или температуры.

Применение схем без драйвера оправдано в случаях, когда нагрузка фиксирована, ток ограничен, а окружающая среда не предъявляет повышенных требований к надёжности. В остальных случаях рекомендуется использовать полноценный драйвер с гальванической развязкой и стабилизацией по току.

Когда можно обойтись без драйвера: условия и ограничения

В ряде случаев светодиодный светильник может работать без специализированного драйвера. Это допустимо только при соблюдении определённых условий, связанных с характеристиками питания, самих светодиодов и требований к безопасности.

• Использование светодиодов с высоким внутренним сопротивлением или встроенными ограничительными элементами. Такие светодиоды рассчитаны на прямое подключение к сети 220 В, как правило, имеют встроенный резистор или конденсаторную схему ограничения тока.
• Стабильное напряжение питания. Если источник питания обеспечивает строго ограниченное напряжение с малыми колебаниями (например, от 12 В до 24 В DC), можно применять простые токоограничивающие резисторы или пассивные схемы.
• Ограниченная мощность. Без драйвера допустима эксплуатация маломощных светильников (до 1–3 Вт), где ток не превышает допустимые значения для светодиодов. При больших нагрузках резкий рост тока может привести к перегреву и деградации.
• Минимальные требования к сроку службы. Временные установки, опытные образцы или светильники, работающие нерегулярно, допускают упрощённые схемы питания без драйвера.

Существуют и ограничения, при которых применение драйвера становится обязательным:

1. Большое количество светодиодов, соединённых последовательно или параллельно. При такой конфигурации требуется точный контроль тока для равномерной нагрузки.
2. Частая эксплуатация в нестабильной сети, где возможны скачки напряжения. Без драйвера светодиоды будут работать в режиме перегрузки и быстро выйдут из строя.
3. Требования к длительному сроку службы, особенно в условиях непрерывной работы. Пассивные схемы не обеспечивают достаточной защиты от термического и электрического старения.
4. Применение в закрытых корпусах без охлаждения. Без драйвера отсутствует контроль по температуре, что увеличивает риск перегрева.

Подключение светодиодов напрямую к сети оправдано только при чётком расчёте параметров, ограниченной мощности и отсутствии требований к точному световому потоку. В остальных случаях рекомендуется использовать хотя бы простейший стабилизатор тока.

Использование токоограничивающего резистора для питания светодиодов

Токоограничивающий резистор позволяет запитать светодиод от источника постоянного напряжения без применения специализированного драйвера. Его задача – ограничить ток до безопасного уровня, который соответствует характеристикам конкретного светодиода.

Для расчёта сопротивления используется формула: R = (Uпит — Uсв) / Iсв, где Uпит – напряжение источника питания, Uсв – прямое напряжение на светодиоде, Iсв – рабочий ток светодиода. Например, при питании от 12 В, использовании белого светодиода с прямым напряжением 3,2 В и током 20 мА потребуется резистор номиналом около 440 Ом (с ближайшим стандартным значением 470 Ом).

Мощность резистора также необходимо учитывать: P = (Uпит — Uсв) × Iсв. В приведённом выше примере рассеиваемая мощность составит примерно 0,18 Вт, значит, подойдёт резистор мощностью не менее 0,25 Вт. При работе нескольких светодиодов последовательно напряжение на цепочке складывается, и расчёт производится аналогично, но уже с учётом суммарного напряжения на всех светодиодах.

Такой способ питания оправдан при стабильном входном напряжении и малом количестве светодиодов. Он не подходит для случаев с переменным напряжением, частыми перепадами в сети или для мощных светодиодов, где требуется точное управление током.

Использование резистора упрощает схему, но снижает КПД из-за выделения тепла. При использовании на практике важно не допускать перегрева и проверять температурные условия работы компонентов.

Схемы подключения через конденсатор без трансформатора

Для питания светодиодов от сети переменного тока без применения трансформатора можно использовать схему с гасящим конденсатором. Такой способ позволяет снизить напряжение за счёт реактивного сопротивления, не выделяя при этом значительное количество тепла, как это происходит при использовании резистора.

В основу схемы закладывается неполярный конденсатор, рассчитанный на работу с сетевым напряжением, например, X2-класса на 275–400 В. Значение ёмкости выбирается в зависимости от требуемого тока: например, для получения тока порядка 20 мА потребуется ёмкость около 0,33–0,47 мкФ при частоте 50 Гц.

Перед конденсатором обязательно включается резистор ограничивающий пусковой ток (обычно 100–470 Ом), а также разрядный резистор параллельно самому конденсатору (100–220 кОм) для безопасного снижения остаточного напряжения после отключения питания.

После конденсатора устанавливается диодный мост для выпрямления напряжения и фильтрующий конденсатор на выходе (обычно 4,7–10 мкФ, 400 В). Далее ток поступает на последовательно соединённые светодиоды. Количество светодиодов рассчитывается по суммарному прямому напряжению. Например, при 300 В на выходе моста можно подключать до 90 светодиодов по 3,2 В.

Для защиты от перенапряжений рекомендуется установить варистор на входе (например, 470 В) и терморезистор типа NTC для ограничения бросков тока при включении.

Такой подход подходит только для полностью изолированных устройств, где отсутствует доступ к токоведущим частям, поскольку гальванической развязки от сети нет. Также нельзя использовать эту схему в условиях повышенной влажности или с металлическим корпусом без надёжного заземления.

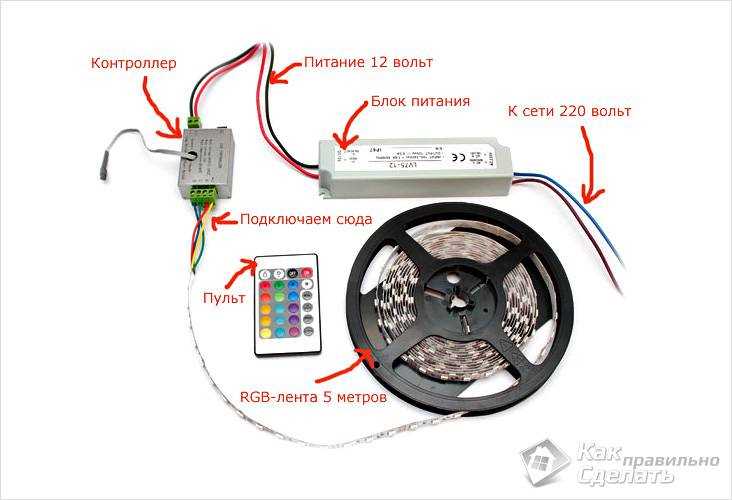

Риски прямого подключения к сети 220 В и способы их снижения

Подключение светодиодов напрямую к сети 220 В без драйвера несёт серьёзные электротехнические риски. Основная проблема – отсутствие гальванической развязки и нестабильность питающего напряжения, что может привести к повреждению компонентов или поражению током.

Первый риск – перегрузка по току. Светодиоды чувствительны к колебаниям напряжения, и даже кратковременное превышение номинального значения может привести к пробою p-n перехода. Без стабилизатора ток может превысить допустимый в несколько раз, особенно при включении или скачках в сети.

Второй риск – тепловой разгон. При превышении порогового тока светодиод начинает активно нагреваться, что вызывает рост обратного тока и лавинообразное разрушение кристалла. При прямом подключении к сети эта ситуация практически неизбежна.

Третий риск – опасность поражения электрическим током. Отсутствие гальванической развязки означает, что любая часть схемы может находиться под полным напряжением сети. При обслуживании или ошибке монтажа возможен прямой контакт с потенциалом 220 В.

Снижение этих рисков возможно за счёт применения следующих решений:

• Включение в цепь токоограничивающего резистора с правильно рассчитанным номиналом по формуле R = (Uсети — Uсв)/Iсв, где Uсети – 220 В, Uсв – суммарное напряжение на светодиодах, Iсв – рабочий ток.
• Использование гасящего конденсатора с реактивным сопротивлением, соответствующим нужному току: Xc = 1/(2πfC), где f – 50 Гц.
• Установка варистора или супрессора для защиты от импульсных перенапряжений.
• Применение RC-цепи для демпфирования переходных процессов при включении.
• Изоляция монтажных частей и использование двойной изоляции корпуса.

Неправильный подбор элементов или пренебрежение защитой приводит к быстрому выходу из строя светодиодов, перегреву, пожару или поражению током. Минимальный набор защиты при питании без драйвера должен включать пассивное ограничение тока, варистор и изоляцию всех токоведущих частей.

Расчёт номиналов компонентов в схемах без драйвера

При питании светодиодов без драйвера, основной задачей становится ограничение тока до допустимого уровня. На практике чаще всего применяются токоограничивающие резисторы или конденсаторы. Неправильный подбор номиналов может привести к снижению срока службы светодиодов или их разрушению.

Для расчёта резистора используется формула: R = (U_сети — U_LED)/I_LED, где:

U_сети – эффективное напряжение сети (обычно 220 В),

U_LED – суммарное прямое напряжение всех последовательно включённых светодиодов,

I_LED – рабочий ток цепи (обычно 10–20 мА для низкомощных светодиодов).

Важно учитывать тепловую мощность на резисторе: P = I² × R. Она должна быть меньше номинальной мощности резистора минимум в два раза. Например, если расчётная мощность – 0,5 Вт, используется резистор не менее 1 Вт.

Если применяется конденсатор, расчёт ведётся по формуле: I = 2π × f × C × U, откуда

C = I / (2π × f × U),

где f – частота сети (50 Гц), U – амплитудное значение напряжения (около 310 В для 220 В сети), I – желаемый ток.

Например, для тока 15 мА потребуется ёмкость примерно 0,15 мкФ. Используются неполярные плёночные конденсаторы с рабочим напряжением не ниже 400 В. В цепь обязательно включается резистор на 100–470 Ом для ограничения пускового тока и разрядный резистор на 470 кОм – для безопасности при отключении питания.

Также рассчитывается варистор или стабилитрон для защиты от перенапряжения. Напряжение срабатывания варистора должно быть немного выше амплитудного значения сети, но ниже напряжения пробоя светодиодов (например, 350–400 В).

Все номиналы подбираются с учётом допусков компонентов и изменения параметров сети. Рекомендуется проверять расчёты на практике с осциллографом или мультиметром с функцией True RMS.

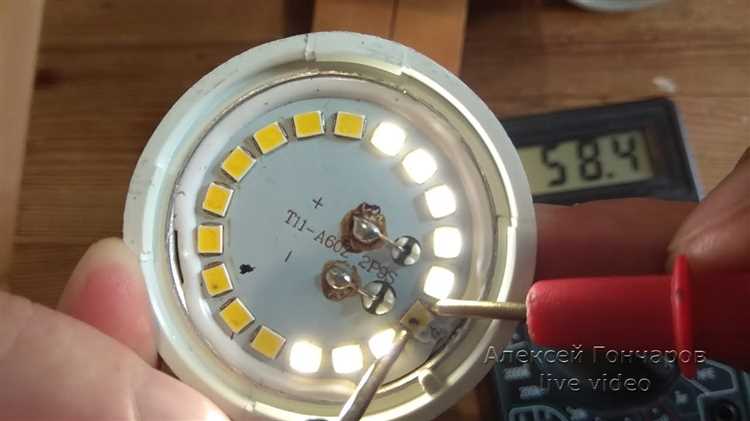

Примеры простых схем для питания одиночных и линейных светодиодов

Для питания одиночного светодиода от сети 220 В переменного тока используется последовательная схема с гасящим конденсатором, диодом и резистором. Пример: конденсатор на 0,33 мкФ (X2, 400 В), резистор 220 кОм для разряда, диод 1N4007, светодиод на 20 мА, 3 В. Последовательно с конденсатором включён диод для защиты от обратного напряжения, также возможно применение стабилитрона на 3,3 В для ограничения выбросов.

Для линейной сборки из 10 последовательно соединённых светодиодов (например, белых с прямым напряжением по 3 В) можно использовать конденсаторную схему с номиналом около 1,2–1,5 мкФ, рассчитанную на ток 20–25 мА. Дополнительный диод шунтирует обратное напряжение, стабилитрон на 33 В устанавливается параллельно всей цепочке. Резистор 100–200 Ом ограничивает пусковой ток.

Если количество светодиодов больше 15, допустимо применить мостовую схему с двумя конденсаторами: один гасящий (X2, например 2,2 мкФ), второй – фильтрующий (минимум 1 мкФ × 400 В) после выпрямителя. Диодный мост формируется из 4 × 1N4007. После моста – последовательная цепь из 18–20 светодиодов, ограничительный резистор (например, 100 Ом) и стабилитрон по необходимости.

В схемах без трансформатора обязательно учитывать пиковое напряжение сети (до 310 В), что требует строгого соответствия номиналов и качественной изоляции. Все компоненты должны иметь достаточный запас по напряжению и температуре.

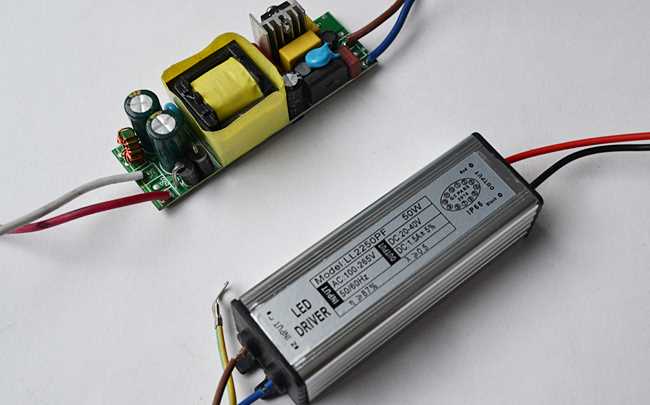

Нагрев и срок службы светильника при отсутствии драйвера

Отсутствие драйвера в схеме питания светодиодного светильника влияет на стабильность тока и, как следствие, на нагрев и долговечность светильника. Светодиоды чувствительны к перегреву: повышение температуры на 10°C сокращает срок службы примерно вдвое.

Основные причины увеличения нагрева без драйвера:

• Неустойчивость тока из-за колебаний напряжения сети;
• Отсутствие стабилизации тока приводит к пиковым значениям, вызывающим локальный перегрев;
• Использование простых ограничительных резисторов или конденсаторов без компенсации температуры.

Рекомендуемые меры снижения нагрева и продления срока службы:

1. Обеспечить качественное теплоотведение через алюминиевый радиатор с площадью поверхности не менее 150 см² на каждый ватт тепла;
2. Использовать резисторы с повышенным тепловым запасом (напр., мощностью минимум в 2 раза больше расчетной);
3. Выбирать светодиоды с максимально допустимой рабочей температурой корпуса (Tc), обычно до 85°C;
4. Применять схемы с минимальным пульсирующим током, например, через конденсаторный ограничитель, уменьшая тепловые пики;
5. Избегать эксплуатации светильника в условиях высокой окружающей температуры (выше 40°C), поскольку это резко снижает ресурс;
6. Контролировать рабочее напряжение и ток с помощью мультиметра в процессе эксплуатации для раннего выявления отклонений.

При соблюдении этих рекомендаций срок службы светильника без драйвера может достигать 20–30 тысяч часов, что вдвое меньше по сравнению с использованием качественного драйвера, но приемлемо в бюджетных решениях. Игнорирование контроля температуры и тока ведёт к ускоренному деградированию полупроводников и сокращению времени работы до 5–10 тысяч часов.

Когда стоит отказаться от питания без драйвера в пользу стандартного решения

Отказаться от питания светодиодного светильника без драйвера необходимо при увеличении мощности нагрузки выше 3-5 Вт. При больших токах отсутствие стабилизации приводит к значительному перегреву и быстрому выходу светодиодов из строя.

Если требования к стабильности яркости высоки, стандартный драйвер обеспечивает постоянный ток, что минимизирует мерцание и защищает от колебаний напряжения в сети, которых без драйвера избежать невозможно.

В случаях, когда светильник работает в условиях нестабильного напряжения сети (более ±10% от номинала), использование драйвера становится обязательным для предотвращения скачков и повреждений компонентов.

Для светодиодных сборок с большим количеством элементов, включённых последовательно или параллельно, отсутствие драйвера усложняет точный расчет параметров и балансировку тока, что снижает общую надёжность.

Стандартные драйверы оснащены защитой от короткого замыкания, перегрева и перенапряжения, что отсутствует в упрощённых схемах без драйвера. Это важно при эксплуатации в промышленных или уличных условиях.

Если требуется управление яркостью (диммирование) или интеграция с системами умного освещения, отказаться от драйвера невозможно – только специализированные устройства обеспечивают корректную работу с этими функциями.

При использовании светильников в помещениях с высокой влажностью или запылённостью применение драйвера с защитным корпусом и соответствующими стандартами IP обеспечивает долгий срок службы.

Таким образом, при увеличении нагрузки, необходимости стабильности, защиты и дополнительных функций выбор в пользу стандартного драйвера оправдан с технической и эксплуатационной точек зрения.

Вопрос-ответ:

Можно ли подключить светодиодный светильник напрямую к сети 220 В без использования драйвера?

Да, возможно, но такой способ подходит только для светильников с небольшим числом светодиодов и при условии применения токоограничивающих элементов, например резистора или конденсатора. При этом отсутствует защита от перепадов напряжения и пиков тока, что может сократить срок службы светильника и привести к нестабильной работе. Для более мощных светильников или длительной эксплуатации лучше использовать специализированные схемы с драйвером.

Какие основные недостатки схемы питания светодиода без драйвера?

Основной минус — отсутствие стабилизации тока, что приводит к нестабильной яркости и риску перегрева. Кроме того, такие схемы плохо защищают светодиоды от перепадов напряжения в сети и скачков тока. В результате это влияет на срок службы светильника и его надежность. Также возможно появление электромагнитных помех и мерцания, что негативно сказывается на восприятии освещения.

Как рассчитать номиналы компонентов в простой схеме питания светодиодов без драйвера?

Для расчёта резистора необходимо знать напряжение питания, падение напряжения на светодиодах и желаемый ток. Формула: R = (U_сети — U_светодиодов) / I. При питании через конденсатор расчет основывается на его емкости и частоте сети, чтобы обеспечить нужный ток. Важно учитывать допуски компонентов и температурные изменения, чтобы схема работала стабильно. Для нескольких светодиодов напряжения и токи суммируются соответственно, что требует точного подбора элементов.

В каких случаях стоит отказаться от питания светильника без драйвера в пользу стандартного решения с драйвером?

Если светильник содержит большое количество светодиодов, или требования к стабильности яркости и сроку службы высокие, лучше использовать драйвер. Также при нестабильном сетевом напряжении и в помещениях с длительным временем работы без перерывов применение драйвера уменьшит риски перегрева и повреждений. В случаях, когда важна безопасность и минимизация мерцания, стандартное питание предпочтительнее, несмотря на более высокую цену и сложность схемы.
