Подушка безопасности, встроенная в рулевое колесо, представляет собой критически важный элемент системы пассивной безопасности автомобиля. После срабатывания airbag при аварии требуется не только замена пиропатрона, но и корректная установка модуля в руль. Неправильная заправка может привести к повторному срабатыванию или полной неработоспособности системы.
Перед началом работ необходимо отключить минусовую клемму аккумулятора минимум на 10 минут, чтобы избежать случайной активации. Подключение следует выполнять только при полной уверенности в корректной сборке и отсутствии повреждений контактов и разъемов.
Процесс заправки подушки включает точную укладку тканевого мешка внутрь кожуха, соблюдение порядка фиксации крепежных элементов и проверку положения контактной группы. Даже минимальное смещение может нарушить работу модуля при срабатывании. Подушка должна быть установлена строго по заводским меткам, без перекосов и напряжений в тканевом материале.
Также важно использовать только оригинальные или рекомендованные производителем комплектующие. Подделки и несовместимые компоненты могут не раскрыться при аварии или сработать некорректно, что создаёт угрозу жизни. Все соединения нужно тщательно проверить – особенно разъемы спирального кабеля и пиропатрона.

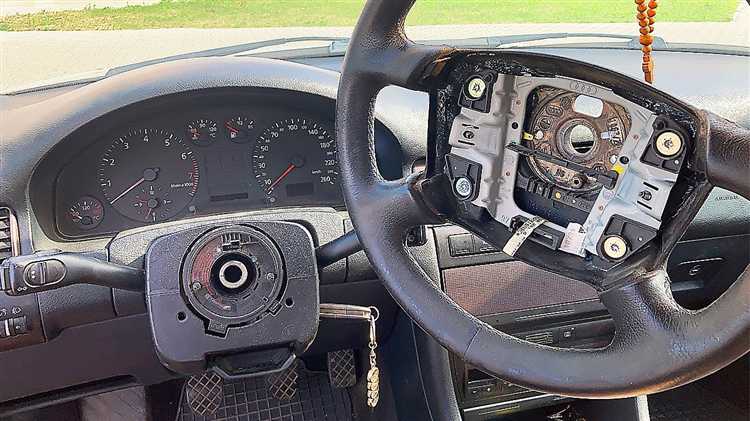

Подготовка рулевого колеса к установке подушки безопасности
Перед началом работ отключите минусовую клемму аккумулятора и выждите не менее 10 минут, чтобы избежать срабатывания системы при демонтаже и установке компонентов. Это требование обусловлено необходимостью полной разрядки остаточного напряжения в цепи подушки.
Демонтируйте старую подушку безопасности, если она установлена. Для этого найдите крепёжные винты на задней стороне рулевого колеса – как правило, используются Torx-болты (чаще всего T30). Осторожно выкрутите их, удерживая саму подушку, чтобы избежать её падения.
Аккуратно отсоедините разъёмы питания пиропатрона и, при наличии, шлейфа клаксона. Не допускайте натяжения проводов и не используйте острые инструменты при снятии фиксаторов. Все разъёмы должны остаться в целости, без следов деформации.
Проверьте состояние контактной группы (шлейфа), установленной внутри рулевого модуля. При наличии следов износа, обрыва дорожек или следов короткого замыкания шлейф необходимо заменить. Несоответствие контактов стандартам может привести к некорректной работе новой подушки или её отказу.
Очистите посадочное место от пыли, смазки и посторонних загрязнений. Используйте безворсовую ткань и изопропиловый спирт. Не допускается применение агрессивных растворителей или абразивов, которые могут повредить пластик или изоляцию проводки.
Убедитесь, что посадочные резьбовые отверстия не повреждены, а резьба не сорвана. При необходимости выполните нарезку новой резьбы соответствующим метчиком. Также проверьте, чтобы резьбовые соединения были обезжирены – это обеспечит правильный момент затяжки при установке.
Отключение аккумулятора и безопасный демонтаж старой подушки
Перед началом работ необходимо полностью отключить питание автомобиля. Для этого отсоединяется минусовая клемма аккумулятора. Использовать рекомендуется гаечный ключ на 10 мм. После отсоединения следует выждать не менее 10 минут, чтобы системы безопасности полностью разрядились и исключился риск срабатывания пиропатрона.
Далее выполняется демонтаж подушки безопасности. На задней части рулевого колеса располагаются фиксаторы или винты крепления модуля подушки. В зависимости от модели автомобиля это могут быть торкс-винты (обычно T30) или подпружиненные защёлки. Орудовать инструментом необходимо аккуратно, не допуская перекосов и резких движений.
После ослабления креплений подушка аккуратно отводится от рулевого колеса. Не допускается её резкое выдёргивание – с внутренней стороны находится разъём шлейфа, подключённый к системе SRS. Его нужно отсоединить, подняв фиксатор и выведя коннектор строго по оси.
Старый модуль подушки переносится на изолированную поверхность контактами вверх. Категорически запрещается хранить его вблизи источников тепла или на токопроводящих основаниях.
Проверка совместимости новой подушки с рулевым модулем
Перед установкой новой подушки безопасности необходимо удостовериться в её полной совместимости с рулевым модулем автомобиля. Несоответствие может привести к ошибкам системы SRS или некорректному срабатыванию подушки при ДТП.
- Сверьте OEM-номер новой подушки с номером, указанным в технической документации автомобиля или на старой подушке. Совпадение должно быть точным.
- Проверьте количество и тип разъёмов: они должны соответствовать ответным разъёмам в рулевом колесе. Чаще всего используются двух- или трёхконтактные соединения с цветовой маркировкой.
- Убедитесь, что форма корпуса подушки соответствует посадочному месту в руле – даже минимальные отклонения могут мешать фиксации.
- Обратите внимание на наличие и положение направляющих фиксаторов и пружинных защёлок – они должны совпадать с конструкцией рулевого модуля.
- Если используется подушка с функцией звукового сигнала, проверьте расположение и конструкцию контактной пластины (clock spring).
Для автомобилей с модулем адаптивного управления подушками (например, в зависимости от массы водителя или скорости удара), подушка должна иметь совместимую маркировку по стандартам производителя (например, «Dual Stage» или «Adaptive Deployment»).
После визуальной и технической проверки желательно произвести предварительное тестирование с помощью диагностического сканера: подсоедините подушку к рулевому жгуту вне посадочного места и проверьте наличие ошибок по SRS.
Если возникают сомнения, рекомендуется свериться с электронным каталогом запчастей по VIN-коду или воспользоваться официальным сервисным бюллетенем для конкретной модели.
Правильное подключение разъёмов и крепление модуля
Перед подключением разъёмов необходимо визуально проверить состояние контактов: отсутствие следов окисления, нагара или деформаций. Контакты разъёмов подушки безопасности должны плотно входить в соответствующие гнезда без усилия, с чёткой фиксацией. При наличии фиксирующих клипс или замков – убедиться в их срабатывании. В противном случае возможен отказ системы при срабатывании.
Разъёмы жёлтого или оранжевого цвета – это сигнальные линии SRS (Supplemental Restraint System), и к ним недопустимо применять мультиметр или другие диагностические приборы, создающие нагрузку. Подключение следует выполнять строго в порядке, рекомендованном производителем автомобиля, обычно начиная с массы и завершая сигнальными цепями.
После подключения всех разъёмов модуль подушки необходимо установить в центральную часть рулевого колеса, ориентируя его согласно меткам или направляющим. При наличии резьбового крепежа (чаще всего два винта с торцевыми головками с тыльной стороны руля) их затягивают с моментом 8–10 Н·м. Превышение момента может повредить посадочные места, заниженный момент – привести к люфту или самопроизвольному выходу модуля.
Не допускается использование шурупов, болтов или шайб, не предусмотренных конструкцией. После фиксации модуля следует проверить отсутствие зазоров между корпусом подушки и рулевым колесом. Финальный этап – восстановление подключения аккумулятора и первичная диагностика системы SRS с помощью сканера для исключения ошибок по линии подушки безопасности.

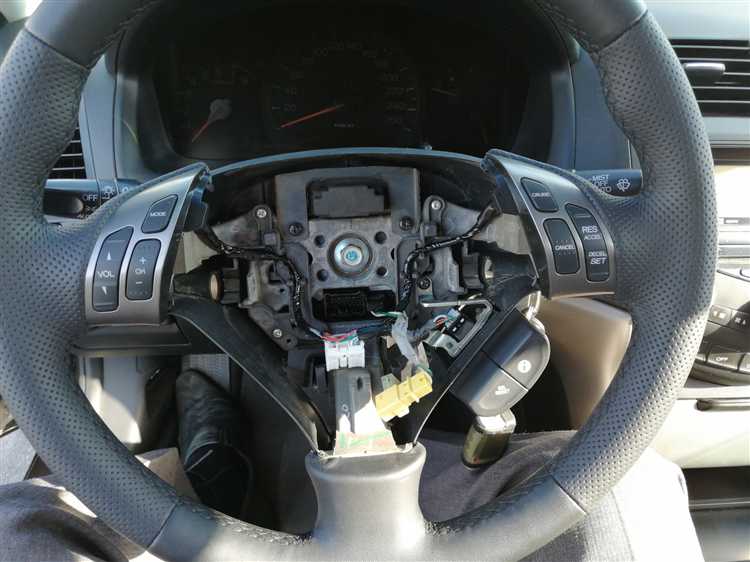

Проверка системы SRS после установки подушки
После установки новой подушки безопасности необходимо убедиться, что система SRS функционирует корректно. В первую очередь подключите аккумулятор и включите зажигание, не заводя двигатель. Наблюдайте за контрольной лампой SRS на панели приборов.
Индикатор должен загореться на 5–7 секунд, после чего погаснуть. Это свидетельствует о том, что блок управления не обнаружил ошибок. Если лампа продолжает гореть, мигает или загорается повторно – необходимо считать код ошибки с помощью диагностического сканера, совместимого с системой SRS конкретной модели автомобиля.
Сканирование производится через разъём OBD-II. Выберите режим работы с подушками (обычно раздел “Airbag” или “SRS”), выполните чтение ошибок и проверьте наличие активных или сохранённых кодов неисправностей. При их наличии необходимо устранить причину: повторно проверить разъёмы, целостность шлейфов, сопротивление пиропатрона, состояние контактных колец рулевого модуля.
После устранения всех неисправностей выполните сброс ошибок через диагностическое ПО и перезапустите систему. Повторная проверка должна подтвердить отсутствие ошибок, а контрольная лампа SRS – полностью погаснуть после самотеста.
Не используйте перемычки или резисторы в обход штатных компонентов, так как это нарушает работоспособность системы и может привести к отключению всей SRS. Проверку следует выполнять только при полностью собранной конструкции и подключенных всех штатных элементах безопасности.
Диагностика ошибок через бортовой компьютер
Для проверки корректности работы подушки безопасности после её установки требуется подключение к диагностическому разъёму автомобиля. Современные автомобили оснащены системой SRS (Supplemental Restraint System), которая фиксирует ошибки и сбои в работе подушки.
Подключите диагностический сканер к OBD-II разъёму, расположенного обычно под рулевой колонкой. Используйте профессиональные сканеры с поддержкой протоколов производителя автомобиля для получения точных данных по SRS.
При считывании кодов ошибок обращайте внимание на коды, связанные с неисправностями подушки, например: B0001, B0010, или коды, указывающие на проблемы с цепями подушки безопасности, модулями или контактами спирального кольца руля.
После устранения выявленных ошибок рекомендуется выполнить сброс кодов через диагностический сканер. Повторное сканирование подтвердит отсутствие неисправностей и готовность системы к эксплуатации.
Если ошибки сохраняются, проверьте целостность проводки, правильность подключения разъёмов и отсутствие механических повреждений в области установки подушки. В некоторых случаях необходима замена спирального кольца руля.
Регулярная диагностика системы SRS через бортовой компьютер после установки подушки безопасности гарантирует корректную работу системы и безопасность водителя.
Вопрос-ответ:
Какие инструменты и материалы нужны для заправки подушки безопасности в руль?
Для работы потребуется набор отверток (крестовая и плоская), специальный ключ для снятия руля (если есть), мультиметр для проверки электрических цепей, а также новая подушка безопасности, совместимая с вашим автомобилем. Рекомендуется подготовить изоленту и чистые тряпки для защиты контактов и поверхности руля во время монтажа. Важно соблюдать осторожность и отключить аккумулятор перед началом, чтобы избежать случайного срабатывания подушки.
Как правильно отсоединить старую подушку безопасности от рулевого колеса?
Первым шагом необходимо отключить аккумулятор автомобиля и подождать минимум 10-15 минут для разрядки конденсаторов в системе безопасности. Затем аккуратно снимите декоративную накладку руля, чтобы получить доступ к крепежным болтам модуля подушки. Обычно крепеж располагается с обратной стороны руля. Ослабьте болты, аккуратно отсоедините электрические разъемы — обратите внимание на маркировку и положение контактов, чтобы при установке новой подушки избежать ошибок подключения.
Как проверить работоспособность системы безопасности после установки новой подушки в руль?
После монтажа подушки и подключения всех разъемов включите зажигание. На приборной панели должна загореться лампа подушки безопасности (SRS), которая затем гаснет через несколько секунд, сигнализируя об отсутствии ошибок. Если лампа остаётся гореть или мигает, стоит проверить соединения и целостность проводки. Для более точной диагностики можно использовать специализированный сканер ошибок, подключаемый к диагностическому разъему автомобиля, который выдаст подробные коды неисправностей.
Можно ли самостоятельно заправить подушку безопасности, если нет опыта работы с системой SRS?
Работа с системой безопасности требует повышенного внимания и понимания принципов её функционирования. Неправильная установка или повреждение компонентов может привести к неправильной сработке подушки или её полному отказу. Если у вас отсутствует необходимый опыт и инструменты, лучше обратиться к специалистам, чтобы исключить риски для жизни и здоровья. В любом случае перед началом стоит внимательно изучить руководство по ремонту конкретной модели автомобиля.
