Аккумуляторы формата 18650 применяются в мощных фонарях, вейпах, электровелосипедах и самодельных энергосистемах. При необходимости заряжать сразу три элемента важно учитывать способ соединения, параметры зарядного устройства и балансировку напряжений. Игнорирование этих факторов может привести к деградации аккумуляторов или даже возгоранию.
Если аккумуляторы соединены параллельно, напряжение остаётся одинаковым на всех элементах, а суммарная ёмкость складывается. Заряжать такой блок можно как один аккумулятор – при условии, что все элементы одинаково заряжены и находятся в схожем состоянии. Оптимальный ток зарядки составляет 0,5–1 А на каждый аккумулятор. При параллельном подключении трёх батарей это означает ток до 3 А.
В случае последовательного соединения напряжения складываются, и зарядка требует использования схемы балансировки. Зарядное устройство должно обеспечивать выход 12,6 В при токе до 1–2 А, а также иметь функцию BMS (Battery Management System). Она отслеживает напряжение на каждом элементе и предотвращает перезаряд.
Зарядка отдельных аккумуляторов поочерёдно – самый безопасный способ, особенно если нет уверенности в их одинаковом состоянии. Для этого подойдут обычные зарядные устройства с поддержкой формата 18650 и контролем тока и напряжения. Время зарядки одного аккумулятора ёмкостью 2500 мА·ч при токе 1 А составляет около 2,5–3 часов.
Как подключить три аккумулятора 18650 для одновременной зарядки
Для одновременной зарядки трёх аккумуляторов 18650 необходимо правильно выбрать схему подключения: параллельную или с использованием специализированной платы балансировки. Прямое последовательное соединение без контроля напряжения недопустимо из-за риска перезаряда и разбаланса элементов.

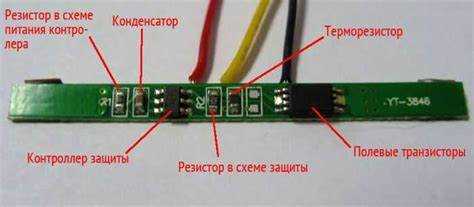

При необходимости использовать аккумуляторы с разной степенью заряда безопаснее применять плату балансировочной зарядки (BMS) на 3S (3S BMS), которая обеспечивает контроль заряда и разряда каждой ячейки. Для такой схемы аккумуляторы подключаются последовательно, а сама плата подключается к источнику напряжения 12,6 В (по 4,2 В на элемент).
Подключение по схеме 3S требует точного соблюдения маркировки на плате: В– и В+ подключаются к выходу питания, а В1, В2 и В3 – к промежуточным точкам между аккумуляторами. Зарядку следует производить блоком питания с ограничением по току не выше 2 А, чтобы не перегружать цепь и не допустить перегрева элементов.
Использование BMS исключает необходимость ручного контроля напряжения и защищает от короткого замыкания, перезаряда и переразряда. Это наилучшее решение для безопасной и равномерной зарядки трёх аккумуляторов 18650 в бытовых условиях.
Использование зарядного устройства с тремя независимыми каналами
Зарядные устройства с тремя независимыми каналами позволяют одновременно заряжать три аккумулятора 18650 с индивидуальным контролем параметров каждого элемента. Это решение особенно эффективно при работе с элементами разной степени разряда или различного состояния ресурса.
Каждый канал в таком устройстве оснащён собственным токовым и напряженческим контролем. Это позволяет точно поддерживать параметры заряда – обычно 4.2 В и ток от 0.5 до 2 А в зависимости от модели. Благодаря этому исключается риск перезаряда и перегрева.
Рекомендуется выбирать зарядные устройства с функцией автоматического определения химического состава аккумулятора и наличием индикаторов уровня заряда по каждому каналу. Это повышает точность контроля и упрощает эксплуатацию.
Важно убедиться, что ток заряда на каждом канале можно настраивать отдельно. Это особенно актуально при работе с аккумуляторами, имеющими разную допустимую силу тока. Например, для элемента с остаточной ёмкостью ниже 1500 мА·ч целесообразно установить ограничение до 0.5 А.
Перед подключением аккумуляторов необходимо проверить, чтобы каждый слот был чистым и не имел следов окисления. Неплотный контакт может привести к неправильному определению параметров и нестабильной зарядке.
После завершения цикла зарядки рекомендуется измерить напряжение на каждом элементе мультиметром. Если одно из значений отличается более чем на 0.05 В от остальных, аккумулятор требует диагностики.
Зарядка трёх аккумуляторов 18650 через модуль TP4056
Модуль TP4056 представляет собой компактное решение для зарядки литий-ионных аккумуляторов с номинальным напряжением 3,7 В. При зарядке трёх аккумуляторов 18650 через такие модули критически важно учитывать электрическую изоляцию между каналами, так как TP4056 не поддерживает многоканальную зарядку напрямую.
Для одновременной и безопасной зарядки трёх аккумуляторов необходимо использовать три отдельных модуля TP4056. Каждый модуль должен быть подключён к собственному аккумулятору. Запрещается параллельное или последовательное соединение аккумуляторов при использовании одного TP4056, так как это приведёт к неравномерной зарядке и возможному перегреву.
Каждый модуль TP4056 должен получать питание от одного источника 5 В (например, через USB-адаптер с током не менее 3 А), при этом все три модуля подключаются параллельно к источнику питания, но заряжают каждый свой аккумулятор по отдельности.
Во время зарядки каждый модуль должен иметь доступ к охлаждению, так как в процессе зарядки может наблюдаться локальный нагрев компонентов. Светодиодные индикаторы на TP4056 отображают текущий статус: красный – зарядка, синий (или зелёный) – заряд завершён.
Завершив зарядку, модули можно оставить подключёнными, так как встроенная защита автоматически отключает ток при достижении полного заряда. Однако длительное нахождение аккумуляторов под напряжением без использования может сократить их ресурс, поэтому рекомендуется отключать аккумуляторы после завершения цикла зарядки.
Особенности зарядки аккумуляторов 18650, соединённых последовательно
При последовательном соединении трёх аккумуляторов 18650 общее напряжение возрастает до 12,6 В (3 × 4,2 В при полном заряде), но ёмкость остаётся равной ёмкости одного элемента. Такой подход требует точного контроля заряда каждого элемента, чтобы избежать перезаряда или переразряда одного из них, что может привести к деградации или выходу из строя.
- Использование балансировочной зарядки обязательно. Применяют специальные BMS-модули (Battery Management System), которые контролируют напряжение на каждом элементе и выравнивают заряд.
- Зарядное устройство должно быть рассчитано на 12,6 В с током, не превышающим максимально допустимый для всей сборки. Обычно это 1–1,5 А.
- Нельзя заряжать такие аккумуляторы напрямую от источника питания без схемы балансировки – это приведёт к разбалансировке и риску возгорания.
- Перед первым использованием рекомендуется выполнить предварительную балансировку всех элементов с помощью лабораторного блока питания или специализированного зарядного устройства с режимом балансировки.
Процесс зарядки должен завершаться при достижении 4,2 В на каждом элементе. BMS отключит заряд при достижении этого порога. При снижении напряжения ниже 3,0 В хотя бы на одном элементе система также должна прекратить разряд во избежание глубокого разряда.
- Проверьте, чтобы все три аккумулятора имели одинаковую начальную ёмкость и внутреннее сопротивление.
- Убедитесь в наличии BMS, поддерживающей балансировку и защиту от перезаряда и переразряда.
- Используйте зарядное устройство, предназначенное для Li-ion батарей 3S (3 последовательно соединённых элемента).
Игнорирование особенностей зарядки последовательных сборок приводит к нарушению баланса, снижению ресурса и повышенной вероятности аварийных ситуаций. Рекомендуется периодически контролировать состояние аккумуляторов с помощью тестеров ёмкости и балансиров.
Зарядка трёх параллельно соединённых аккумуляторов 18650
Для зарядки такой сборки подойдёт стандартное зарядное устройство на 4.2 В с ограничением тока, соответствующим суммарной ёмкости. Например, если используются три элемента по 2500 мА·ч, суммарная ёмкость – 7500 мА·ч. Оптимальный ток зарядки в этом случае – от 1.5 до 3 А, что соответствует зарядному току 0.2–0.4C.
Перед подключением рекомендуется убедиться, что напряжения на всех аккумуляторах не отличаются более чем на 0.05 В. В противном случае возможен переток тока между банками, вызывающий перегрев и ускоренный износ. При необходимости элементы предварительно балансируются вручную или с помощью резисторов.
Для повышения безопасности следует использовать плату защиты (BMS), обеспечивающую контроль тока, температуры и напряжения. Даже при параллельной схеме защита от перезаряда и короткого замыкания остаётся актуальной.
Важно контролировать температуру сборки в процессе зарядки. Параллельное соединение снижает нагрузку на каждый элемент, но при неисправности одного из аккумуляторов вся цепь может оказаться под угрозой. Поэтому рекомендуется использовать аккумуляторы одинаковой модели, производителя и степени износа.
После окончания зарядки напряжение на всех элементах должно быть не выше 4.2 В. При длительном хранении рекомендуется разрядить сборку до 3.7–3.8 В для увеличения срока службы.
Как контролировать напряжение и ток при зарядке трёх аккумуляторов
Для эффективной зарядки трёх аккумуляторов 18650 необходимо строго контролировать параметры напряжения и тока. Важно, чтобы зарядка происходила в пределах безопасных значений, чтобы избежать перегрева, повреждений или выхода из строя элементов.
Для контроля напряжения и тока можно использовать специализированные зарядные устройства, оснащённые функциями мониторинга. Современные устройства автоматически регулируют параметры зарядки, обеспечивая оптимальные условия для каждого аккумулятора. Однако для самостоятельного контроля можно подключить мультиметр для измерения напряжения на каждом аккумуляторе.
Напряжение каждого аккумулятора должно быть в пределах 4.2 В на стадии полного заряда, а минимальное безопасное напряжение не должно опускаться ниже 3.0 В. Если напряжение на одном из элементов сильно отличается от других, это может свидетельствовать о повреждении или несоответствии аккумуляторов.
Что касается тока зарядки, то для аккумуляторов 18650 рекомендуется использовать ток, который составляет не более 0.5C от номинальной ёмкости батареи. Например, для аккумулятора ёмкостью 2500 мАч оптимальный ток зарядки будет 1250 мА. Этот параметр можно контролировать с помощью зарядного устройства с возможностью настройки тока или встроенного лимитера тока.
Если аккумуляторы подключены параллельно, важно обеспечить одинаковые параметры для всех элементов, чтобы избежать дисбаланса в заряде. При зарядке последовательно подключённых элементов напряжение увеличивается на каждый аккумулятор, но ток остаётся одинаковым для всех элементов.
Для защиты аккумуляторов также можно использовать балансировочные схемы, которые помогут выравнивать напряжение между аккумуляторами, предотвращая перегрузки или переразряд. Важно регулярно проверять состояние аккумуляторов и их температуру, так как повышение температуры выше 60°C может свидетельствовать о неправильной зарядке или необходимости остановки процесса.
Можно ли заряжать три аккумулятора 18650 с разным уровнем заряда
Зарядка нескольких аккумуляторов 18650 с разным уровнем заряда требует внимательности, так как это может повлиять на их безопасность и долговечность. При зарядке аккумуляторов с различным уровнем заряда важно учитывать несколько факторов:
- Равномерность зарядки: Аккумуляторы с разным уровнем заряда могут иметь разные токи заряда, что приводит к неравномерной зарядке. Это может привести к перегреву и снижению срока службы батарей.
- Использование балансировочных схем: Для обеспечения безопасности и предотвращения повреждения аккумуляторов рекомендуется использовать балансировочные схемы, которые выравнивают уровни заряда во время зарядки.
- Риски перезаряда или недозаряда: Если один аккумулятор сильно разряжен, а другой почти полностью заряжен, система может неправильно определить нужный уровень заряда, что увеличивает риск перезаряда или недозаряда. Это влияет на их эффективность и безопасность.
- Использование качественного зарядного устройства: Для зарядки нескольких аккумуляторов одновременно с разным уровнем заряда лучше всего использовать устройства с независимыми каналами для каждого аккумулятора. Это позволяет точно контролировать процесс зарядки каждого элемента.
Таким образом, можно заряжать три аккумулятора 18650 с разным уровнем заряда, но необходимо использовать соответствующие устройства с балансировкой и контролем за процессом, чтобы обеспечить безопасность и долговечность батарей.
Вопрос-ответ:
Можно ли заряжать три аккумулятора 18650 одновременно, если их уровень заряда сильно отличается?
Заряжать три аккумулятора с разным уровнем заряда можно, но важно учитывать несколько факторов. Аккумуляторы 18650 имеют одинаковое номинальное напряжение, но разные уровни заряда могут повлиять на их общую производительность и безопасность. При подключении в параллель или последовательно важно, чтобы разница в напряжении между ними не превышала допустимых значений. Это поможет избежать перегрева и повреждения батарей. Использование зарядного устройства с индивидуальными каналами для каждого аккумулятора или балансировочной схемы поможет гарантировать безопасность процесса зарядки.
Что делать, если при зарядке трёх аккумуляторов 18650 один из них нагревается?
Если один из аккумуляторов нагревается при зарядке, это может свидетельствовать о проблемах с его состоянием или неправильной зарядке. Для начала проверьте, не нарушена ли герметичность аккумулятора и нет ли повреждений. Также важно, чтобы зарядное устройство было подходящим для использования с аккумуляторами 18650, и не превышало рекомендованный ток зарядки. В случае, если аккумулятор продолжает перегреваться, его следует немедленно отключить от зарядного устройства, так как перегрев может привести к его повреждению или даже возгоранию. Лучше всего заменить такой аккумулятор на новый, так как перегрев может повредить внутренние компоненты.
Как правильно выбрать зарядное устройство для трёх аккумуляторов 18650?
При выборе зарядного устройства для трёх аккумуляторов 18650 важно учитывать несколько факторов. Во-первых, убедитесь, что зарядное устройство поддерживает нужное количество каналов для одновременной зарядки всех трёх аккумуляторов. Во-вторых, важно, чтобы оно могло регулировать напряжение и ток для каждого аккумулятора отдельно, обеспечивая безопасность при зарядке. Также рекомендуется выбирать устройства с функцией балансировки, чтобы гарантировать одинаковую зарядку для каждого аккумулятора. Важно помнить, что хорошее зарядное устройство должно иметь защиту от короткого замыкания и перегрузки.
Что происходит с аккумуляторами 18650, если они заряжаются слишком быстро?
Если аккумуляторы 18650 заряжаются слишком быстро, это может привести к их перегреву, повреждению или сокращению срока службы. Быстрая зарядка повышает температуру внутри аккумулятора, что в свою очередь может привести к утечке электролита или даже взрыву в случае повреждения батареи. Заряжать аккумуляторы нужно с соблюдением рекомендуемого тока и напряжения. Если зарядное устройство не регулирует параметры зарядки, это повышает риск повреждения аккумуляторов. Лучше всего использовать устройства с защитой, которая ограничивает скорость зарядки в зависимости от состояния батареи.
Можно ли использовать одно зарядное устройство для разных типов аккумуляторов 18650?
Одно зарядное устройство можно использовать для разных типов аккумуляторов 18650, но важно учитывать несколько факторов. Все аккумуляторы имеют схожее номинальное напряжение, однако их ёмкость и характеристики могут отличаться. Перед зарядкой убедитесь, что зарядное устройство поддерживает конкретный тип аккумуляторов, которые вы используете (например, литий-ионные или литий-фосфатные). Также следует проверить, может ли устройство обеспечивать нужный ток для каждого типа аккумулятора. Использование универсальных зарядных устройств может быть удобным, но всегда стоит придерживаться рекомендаций производителя для каждого типа батареи.
Можно ли одновременно заряжать три аккумулятора 18650 разного состояния заряда?
Да, можно. Но важно учитывать несколько факторов. Если аккумуляторы 18650 имеют разные уровни заряда, они могут вести себя по-разному, что может повлиять на их долговечность и безопасность. Если они заряжаются через параллельное соединение, напряжение у них выравнивается, но разница в емкости может привести к неравномерному распределению тока, что в свою очередь создаст дополнительные риски перегрева или износа. Для безопасной зарядки рекомендуется использовать специальные устройства с независимыми каналами, которые позволяют контролировать заряд каждого аккумулятора отдельно. Также важно следить за температурой и уровнем заряда в процессе, чтобы избежать короткого замыкания или повреждения элементов.
