Реле регулятор для чего нужен

Реле регулятор контролирует напряжение в электрической цепи автомобиля, обеспечивая стабильную работу аккумулятора и электрооборудования. Основная задача – предотвратить как недозаряд, так и перезаряд аккумулятора, что продлевает срок службы элементов питания и защищает систему от повреждений.

Устройство работает по принципу сравнения выходного напряжения генератора с заданным значением. При превышении порогового уровня реле отключает подачу тока на обмотки возбуждения, снижая напряжение. Когда напряжение падает ниже нормы, реле снова подключает питание, обеспечивая постоянный уровень.

В современных моделях реле регуляторов используются электронные компоненты, повышающие точность регулировки и минимизирующие износ механических частей. Для корректной работы важно соблюдать технические характеристики устройства, указанные производителем, и периодически проверять состояние контактов и изоляции.

Роль реле регулятора в системе зарядки автомобиля

Реле регулятор контролирует напряжение, выдаваемое генератором, поддерживая его в пределах 13,8–14,5 В. Это предотвращает перезаряд аккумулятора и повреждение электрооборудования. Без точного регулирования напряжения возможны ускоренный износ аккумулятора и отказ чувствительных электронных компонентов.

При снижении оборотов двигателя или увеличении нагрузки реле регулятор изменяет ток возбуждения генератора, обеспечивая стабильность выходного напряжения. Он реагирует на изменения состояния аккумулятора и потребления электроэнергии, сохраняя баланс между зарядом и защитой цепи.

Реле регулятор также предотвращает разряд аккумулятора через генератор при выключенном двигателе, разрывая цепь возбуждения. Это исключает самозаряд и позволяет сохранить энергию в батарее.

Для оптимальной работы системы зарядки необходимо регулярно проверять исправность реле регулятора, поскольку износ или неисправности вызывают скачки напряжения, что ведет к нестабильной работе бортовой сети и сокращению срока службы аккумулятора.

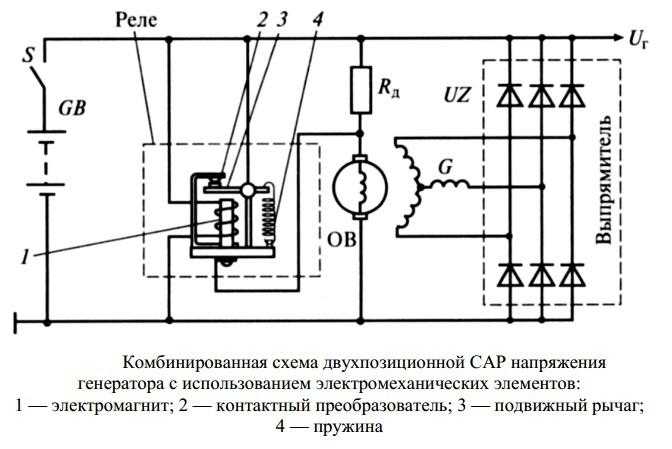

Типы реле регуляторов и их конструктивные особенности

Реле регуляторы делятся на механические и электронные. Механические основаны на электромагнитном принципе действия, включают контакты, пружины и якорь. Контакты замыкаются и размыкаются под воздействием напряжения, регулируя ток заряда аккумулятора. Главный недостаток – износ контактов и чувствительность к вибрациям.

Электронные реле регуляторы используют полупроводниковые элементы, чаще транзисторы или тиристоры. Они обеспечивают более точный контроль напряжения и меньше подвержены механическому износу. В конструкции обычно присутствуют стабилизаторы напряжения и схемы защиты от перегрузок.

Существуют гибридные модели, сочетающие электромеханические и электронные компоненты для повышения надежности и точности регулировки. В таких реле контакты служат лишь для включения силовых элементов, что снижает износ.

Важным элементом конструкции является метод измерения напряжения: некоторые реле фиксируют значение на генераторе, другие – на аккумуляторе. Второй вариант обеспечивает более точное поддержание зарядного напряжения с учётом падений на проводах.

Для выбора реле регулятора следует учитывать ток нагрузки, условия эксплуатации и совместимость с генератором. Электронные реле предпочтительнее в современных системах из-за стабильности и долговечности.

Принцип работы реле регулятора напряжения

Реле регулятор напряжения контролирует уровень выходного напряжения генератора и поддерживает его в заданных пределах для защиты электрооборудования автомобиля и обеспечения стабильной работы аккумулятора.

Основные этапы работы реле регулятора:

• Измерение напряжения аккумулятора и генератора с помощью встроенного датчика или обмоток;
• Сравнение фактического напряжения с заданным порогом (обычно около 13,8–14,4 В для легковых автомобилей);
• При достижении верхнего порога реле снижает ток возбуждения генератора, уменьшая напряжение;
• При снижении напряжения ниже нижнего порога реле увеличивает ток возбуждения для повышения выходного напряжения;
• Таким образом обеспечивается автоматическая регулировка напряжения без скачков и просадок.

В основе работы лежит замкнутая система обратной связи, где изменение напряжения возбуждения генератора влияет на его выходное напряжение. Механические реле используют контактные переключатели, срабатывающие при определённом уровне напряжения. Современные электронные регуляторы работают на полупроводниках, что повышает точность и скорость реакции.

Рекомендации по эксплуатации:

1. Проверять исправность контактов реле и состояние обмоток генератора для стабильной работы;
2. Избегать перегрузок электросистемы, которые могут вызвать частые срабатывания реле и преждевременный износ;
3. При замене реле использовать только оригинальные или рекомендованные производителем устройства с подходящими параметрами;
4. Регулярно контролировать уровень напряжения мультиметром для выявления отклонений в работе регулятора.

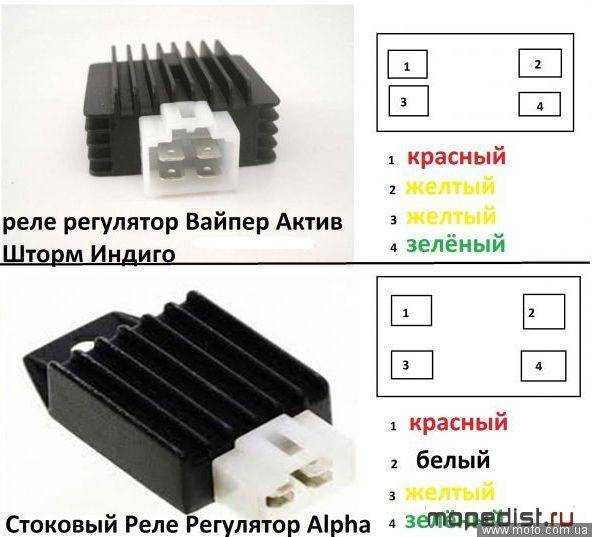

Как реле регулятор защищает аккумулятор от перезаряда

Реле регулятор контролирует напряжение генератора, поддерживая его в пределах, безопасных для аккумулятора. При достижении порогового значения напряжения, обычно в диапазоне 13,8–14,4 В для свинцово-кислотных аккумуляторов, реле регулятор снижает ток зарядки или полностью размыкает цепь генератора.

Это предотвращает подачу избыточного тока, который вызывает выделение газов внутри аккумулятора, ведущее к ускоренному износу и уменьшению емкости. Если напряжение остается слишком высоким, внутреннее сопротивление аккумулятора растет, что снижает эффективность зарядки и увеличивает риск повреждения пластин.

Реле регулятор использует механические или электронные элементы для управления напряжением. В современных схемах применяются полупроводниковые компоненты, которые быстрее реагируют на изменения и точнее поддерживают заданный уровень напряжения.

Правильная работа реле регулятора исключает глубокие колебания напряжения и минимизирует токи перезаряда, продлевая срок службы аккумулятора. Регулярная проверка параметров напряжения и состояние реле регулятора помогает выявить отклонения, предотвращая преждевременный выход из строя батареи.

Основные причины выхода из строя реле регулятора

Перегрев вследствие длительной работы при повышенных токах приводит к деградации полупроводниковых элементов или контактов. Частая причина – нарушение охлаждения генератора или самого реле.

Износ контактных групп возникает из-за искрения и механического трения, что снижает качество коммутации и вызывает скачки напряжения в системе.

Попадание влаги или коррозия вызывает короткие замыкания или обрыв цепей внутри устройства, особенно в условиях высокой влажности или при загрязнении клемм и корпуса.

Перенапряжения из-за неисправности генератора или резких скачков в электросети автомобиля повреждают электронные компоненты регулятора.

Некачественная проводка или слабые контакты в цепях подключения создают повышенное сопротивление, что ведёт к нестабильной работе и выходу из строя реле.

Механические повреждения при установке или вибрации приводят к нарушению целостности компонентов и снижению надёжности устройства.

Использование неподходящих или изношенных аккумуляторов повышает нагрузку на регулятор, ускоряя его износ и способствуя отказам.

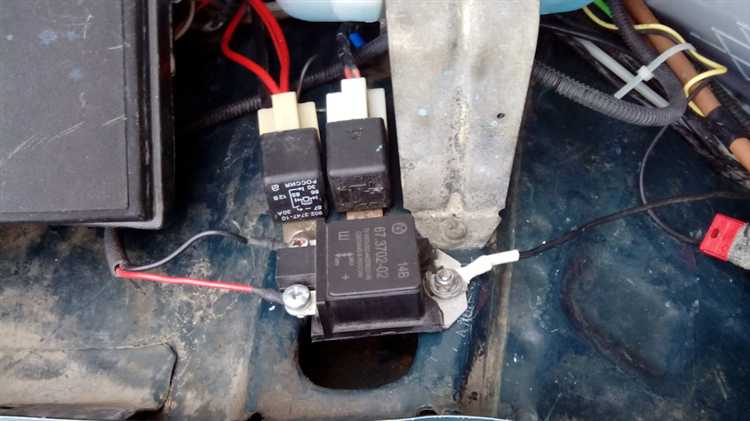

Методы проверки работоспособности реле регулятора

Для диагностики реле регулятора используется несколько методов, позволяющих определить его состояние без замены наугад. Первый способ – проверка напряжения аккумулятора при работающем двигателе. С помощью вольтметра измеряют напряжение на клеммах аккумулятора. Рабочее значение должно находиться в диапазоне 13,8–14,5 В. Если напряжение ниже или значительно выше, возможна неисправность регулятора.

Второй метод – замер напряжения на выходе реле при разных оборотах двигателя. При увеличении оборотов напряжение должно оставаться стабильным в пределах нормы. Плавное увеличение или резкие скачки указывают на сбои в работе реле регулятора.

Используется также проверка с помощью нагрузочного тестера. Подключив нагрузку к системе, оценивают реакцию регулятора на изменение тока. Если реле не удерживает стабильное напряжение, необходимо его замена.

Для детальной диагностики применяют тестер с функцией измерения сопротивления. Проверяют контакты реле и обмотки на целостность и отсутствие короткого замыкания. Значения сопротивления, выходящие за допустимые пределы, свидетельствуют о дефекте.

Кроме того, в некоторых случаях проводят визуальный осмотр реле на наличие перегрева, окислений или механических повреждений. Это не заменяет электрические методы, но помогает выявить явные причины неисправности.

Для проверки работы реле регулятора можно использовать тестовую установку с имитацией нагрузок и напряжений. Такие стенды позволяют точно определить момент срабатывания и величину регулируемого напряжения.

При использовании мультиметра в режиме прозвонки важно оценить цепь управления реле, чтобы исключить обрыв или замыкание. Нормальная цепь должна показывать сопротивление, соответствующее технической документации.

Регулярное тестирование реле регулятора снижает риск выхода из строя аккумулятора и генератора, поддерживая стабильную работу электрической системы автомобиля.

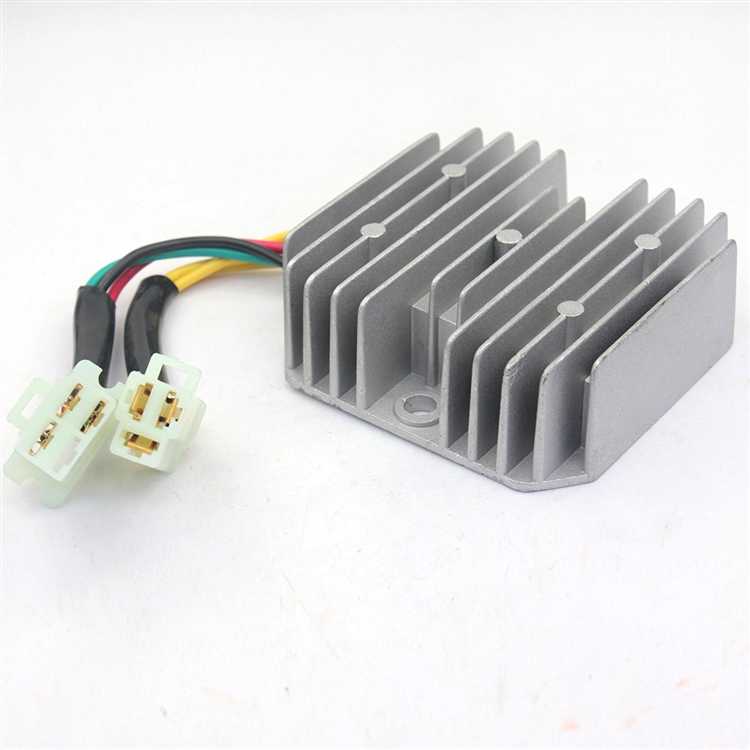

Правила замены и настройки реле регулятора

Перед заменой реле регулятора отключите аккумулятор для предотвращения короткого замыкания и повреждения электроники. Снимите клеммы с аккумулятора, начиная с минусовой.

Отключите проводку от реле регулятора, запомните или зафиксируйте схему подключения, чтобы избежать ошибок при установке нового элемента. Убедитесь, что выбранный реле регулятор соответствует параметрам генератора и требованиям автомобиля.

При монтаже нового реле обеспечьте надежное крепление и контакт с массой. Провода должны быть без повреждений и надёжно закреплены на клеммах.

Настройка реле регулятора требует измерения выходного напряжения генератора с помощью вольтметра. Рабочее напряжение обычно варьируется в пределах 13,8–14,4 В при работающем двигателе на оборотах холостого хода.

Если напряжение выше нормы, отрегулируйте подстроечный винт реле регулятора по инструкции производителя, снижая напряжение. При низком напряжении регулировка проводится в обратном направлении.

Проверяйте стабильность выходного напряжения при изменении оборотов двигателя – оно должно оставаться в заданных пределах без значительных скачков.

После настройки зафиксируйте положение регулировочного винта и проверьте крепление всех соединений. Соблюдение правил замены и настройки увеличивает срок службы системы зарядки и защищает аккумулятор от повреждений.

Влияние неисправного реле регулятора на работу электрооборудования

Неисправное реле регулятора вызывает нестабильное напряжение в бортовой сети, что приводит к ряду сбоев в работе электрооборудования автомобиля.

• Перезаряд аккумулятора. При залипании контактов реле напряжение может превышать нормы (более 14,8 В), что ускоряет износ и сокращает ресурс аккумулятора.
• Недозаряд аккумулятора. При недостаточной подаче напряжения аккумулятор не достигает полной зарядки, что ведет к снижению емкости и частым проблемам при запуске двигателя.
• Перегрузка и выход из строя электроприборов. Электронные блоки управления, датчики, лампы и другие компоненты чувствительны к скачкам напряжения, что может привести к их повреждению.
• Нестабильная работа приборной панели. Могут возникать ошибки отображения, сбои в показаниях датчиков, неправильная работа указателей.
• Повышенный нагрев генератора и проводки из-за неправильного регулирования тока, что увеличивает риск короткого замыкания и пожара.

Рекомендации по эксплуатации:

1. Проводить регулярную проверку напряжения на выходе реле регулятора с помощью мультиметра или специализированного тестера.
2. При обнаружении колебаний напряжения вне допустимых значений (обычно 13,8–14,4 В) заменить реле регулятор.
3. Использовать оригинальные или проверенные аналоги реле, соответствующие модели автомобиля.
4. При замене обращать внимание на правильное подключение и надежность контактов для исключения ложных срабатываний.

Игнорирование неисправностей реле регулятора приводит к возрастанию затрат на ремонт электрооборудования и снижению надежности автомобиля.

Вопрос-ответ:

Для чего служит реле регулятор в автомобильной электросистеме?

Реле регулятор контролирует напряжение, которое вырабатывает генератор, чтобы оно оставалось в пределах, безопасных для аккумулятора и электрооборудования автомобиля. Если напряжение слишком высокое, реле ограничивает подачу тока, предотвращая повреждение компонентов и преждевременный выход из строя аккумулятора.

Как устроен реле регулятор и какие основные принципы его работы?

Реле регулятор состоит из электромеханической или электронной части, которая реагирует на уровень напряжения в цепи. При повышении напряжения выше заданного порога он размыкает или регулирует ток, поступающий на аккумулятор, снижая нагрузку на генератор. При снижении напряжения контакты замыкаются, позволяя зарядке продолжаться.

Какие признаки указывают на неисправность реле регулятора?

Если реле регулятор работает с перебоями, можно заметить либо недостаточную зарядку аккумулятора, либо его перезарядку. В первом случае напряжение на клеммах будет ниже нормы, во втором — выше допустимого уровня, что может привести к кипению электролита или повреждению других элементов электрооборудования.

Можно ли проверить исправность реле регулятора самостоятельно, и как это сделать?

Проверка реле регулятора доступна с помощью мультиметра. Нужно измерить напряжение на аккумуляторе при работающем двигателе: если оно стабильно находится в пределах примерно 13,8–14,5 В, регулятор исправен. Значительные отклонения или резкие скачки указывают на неисправность. Для более точной диагностики используют специальные стенды или тестеры.

В чем разница между электромеханическими и электронными реле регуляторами?

Электромеханические реле содержат подвижные контакты и пружины, которые физически размыкают цепь при превышении напряжения. Электронные модели используют полупроводниковые элементы для более точного и быстрого контроля, без механического износа. Электронные регуляторы обычно надежнее и обеспечивают стабильную работу генератора при разных условиях.

Какова основная функция реле регулятора в электрической системе автомобиля?

Реле регулятор контролирует напряжение, вырабатываемое генератором, поддерживая его в пределах допустимых значений. Это предотвращает повреждение аккумулятора и других компонентов электрооборудования из-за перенапряжения или недостаточного заряда.

По каким принципам работает реле регулятор напряжения?

Реле регулятор измеряет уровень выходного напряжения генератора и при достижении установленного порога уменьшает ток возбуждения, снижая напряжение. При снижении напряжения ниже заданного уровня реле увеличивает ток возбуждения, восстанавливая напряжение. Такой цикл поддерживает стабильную работу электрической системы.
