Диагностический разъем на автомобилях Renault Megane используется для подключения оборудования, считывающего коды ошибок и параметры работы систем. В зависимости от поколения модели и комплектации, расположение разъема может отличаться. Знание точного местоположения позволяет сократить время на поиск и быстро приступить к диагностике.
На Renault Megane II (выпуск с 2002 по 2009 год) разъем OBD-II чаще всего расположен в салоне, под крышкой в нижней части центральной консоли, сразу за выдвижным подстаканником или рядом с ручником. Иногда доступ к нему возможен только после снятия пластиковой заглушки. Разъем имеет стандартную форму с 16 контактами и легко опознается визуально.
В Renault Megane III (производство с 2008 по 2016 год) диагностический разъем размещён под рулевой колонкой, слева от педали сцепления. Для доступа необходимо открыть крышку или небольшую панель под приборной панелью. Важно не путать его с другими сервисными разъёмами, не подходящими для стандартных OBD-II сканеров.
На Renault Megane IV (с 2016 года) производитель сохранил расположение разъема слева внизу от рулевого колеса. Он находится за декоративной крышкой, которая легко снимается без инструмента. При подключении сканера убедитесь, что зажигание включено, но двигатель не запущен, чтобы корректно считать данные.
Рекомендация: перед диагностикой убедитесь, что используется совместимый сканер с поддержкой протоколов Renault. Некоторые модели требуют адаптеров или использования фирменного ПО для доступа к расширенным функциям.
Расположение разъема в Рено Меган 1 поколения
В моделях Renault Megane I (выпуск с 1995 по 2002 год) диагностический разъём находится в салоне автомобиля и зависит от года выпуска и конкретной модификации. Чаще всего используется разъём стандарта OBD II или фирменный 12-контактный разъём Renault.
Для большинства версий с 1999 года:
- Откройте водительскую дверь и осмотрите нижнюю часть торпедо слева от рулевой колонки.
- Разъём спрятан за пластиковой крышкой или крышкой кармана с предохранителями.
- Для доступа потребуется аккуратно снять заглушку – она крепится на клипсах и открывается вручную.
Для моделей до 1999 года:
- Может использоваться нестандартный 12-контактный разъём, расположенный под капотом, ближе к левой чашке амортизатора.
- В некоторых комплектациях разъём прячется за пепельницей или в нише перед центральной консолью – проверка требует снятия декоративной панели.
Если вы не обнаружили разъём в салоне, проверьте под капотом и поищите разъём в виде прямоугольного блока с крышкой. Для считывания данных в старых версиях может понадобиться переходник с 12-контактного разъёма на OBD II.
Где искать OBD2-разъем в Рено Меган 2
Диагностический разъем OBD2 в Рено Меган 2 расположен внутри салона, в нижней части центральной консоли, со стороны водителя. Чтобы получить к нему доступ, необходимо открыть небольшую пластиковую крышку, расположенную чуть выше педали сцепления, прямо под блоком управления освещением.
Разъём скрыт за декоративной панелью, которую можно откинуть без использования инструментов. При необходимости её можно полностью снять, слегка потянув на себя. Сам разъем выполнен в стандартном 16-контактном формате и ориентирован контактами вверх. Обычно он окрашен в фиолетовый или черный цвет и закреплён в гнезде без люфта.
Если разъём не обнаруживается на указанной позиции, стоит проверить пространство под пепельницей или в районе ручки открывания капота. Однако в стандартной комплектации Megane 2 он всегда находится именно внизу слева от рулевой колонки.
Подключение сканера рекомендуется производить при выключенном зажигании. После подключения устройство можно включить и только затем активировать зажигание – это снижает риск сбоев при инициализации связи с ЭБУ.

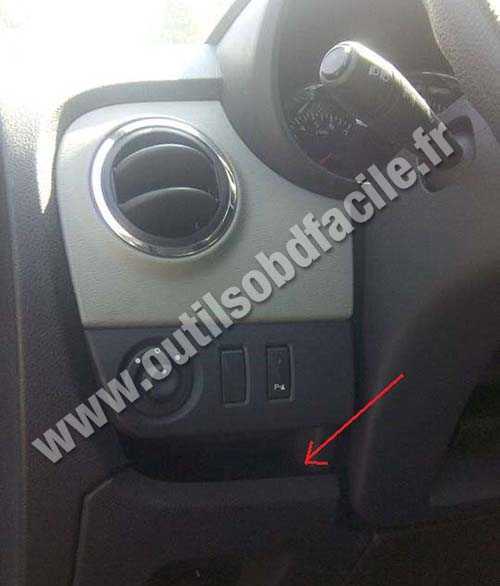

Положение диагностического разъема в Меган 3
В Рено Меган 3 диагностический разъем OBD2 расположен в салоне, под рулевой колонкой, слева от педального узла. Он скрыт за крышкой небольшого отсека, который открывается вручную без инструментов. Доступ к нему не требует демонтажа элементов интерьера.
Чтобы найти разъем, нужно сесть на водительское место и заглянуть под рулевое колесо ближе к левой панели. Пластиковая крышка находится в нижней части панели рядом с блоком предохранителей. После её снятия становится виден стандартный 16-контактный разъем, совместимый с большинством сканеров OBD2.
При подключении диагностического устройства рекомендуется глушить двигатель и включать зажигание. Подключение возможно даже при закрытой двери, поскольку питание на разъеме появляется при положении ключа «вкл». Плотность посадки разъема может отличаться в зависимости от модификации, но форма и положение остаются стандартными для всех комплектаций третьего поколения.
Разъем диагностики в Рено Меган 4: точное место
Диагностический разъем в Renault Megane IV расположен в нижней части центральной консоли, с левой стороны от водителя. Чтобы получить к нему доступ, необходимо открыть небольшую крышку, которая находится непосредственно под блоком управления освещением или рядом с органами управления освещением панели приборов.
Разъем имеет стандарт формата OBD2 (16-контактный) и размещён горизонтально, контактами вверх. Он встроен в панель без дополнительного крепления, поэтому не требует демонтажа элементов салона. Расположение позволяет подключать диагностическое оборудование без снятия пластиковых панелей или перемещения сидений.
Если крышка спрятана за декоративной вставкой или сложно найти разъём на ощупь, стоит включить подсветку салона и проверить зону между рулевой колонкой и левым коленом водителя – разъём всегда находится в пределах лёгкой досягаемости руки.
При использовании диагностических сканеров рекомендуется предварительно заглушить двигатель и включить зажигание, чтобы исключить ошибки при считывании данных. Подключение выполняется только при отключённом зажигании, если используется Bluetooth-адаптер, чтобы избежать перебоев в связи.
Как получить доступ к разъему без разбора панели
На большинстве моделей Рено Меган, включая второе, третье и четвёртое поколения, диагностический разъём OBD2 расположен в нижней части панели, с левой стороны рулевой колонки. Чтобы добраться до него, не требуется снимать облицовку или выкручивать крепления.
В Меган 2 доступ осуществляется через небольшую пластиковую крышку под блоком предохранителей, рядом с ручкой открытия капота. Крышка легко открывается вручную: достаточно поддеть её пальцем снизу или сбоку и потянуть на себя. Разъём находится сразу за ней, в глубине ниши, ориентирован контактами наружу.
В Меган 3 крышка сдвигается или откидывается вниз, чаще всего без каких-либо защёлок. При необходимости можно подсветить область фонариком – разъём виден сразу и подключение сканера занимает не более пары секунд.
В Меган 4 OBD2 разъём находится в углублении под блоком кнопок слева от рулевого колеса. Крышка этой зоны открывается вручную – обычно она подпружинена или просто защёлкнута. Доступ к разъёму обеспечивается без инструментов и вмешательства в конструкцию панели.
Для подключения рекомендуется использовать гибкий удлинитель или компактный Bluetooth-адаптер, особенно если разъём находится в глубокой нише. Это позволит избежать повреждения контактов при частом подключении и отключении оборудования.
Чем отличается расположение разъема в кузовах седан и хэтчбек
В Рено Меган диагностический разъем OBD2 сохраняет общую функциональность, однако его точное место в салоне отличается в зависимости от типа кузова.
- Седан: разъем обычно размещен под панелью приборов с левой стороны от рулевой колонки, ближе к краю панели. Для доступа часто достаточно опустить крышку или потянуть декоративную накладку без необходимости полного демонтажа панели.
- Хэтчбек: разъем находится в более глубокой нише возле центральной консоли, чаще всего под бардачком или слева от ног переднего пассажира. В ряде моделей требуется снять небольшой защитный кожух или крышку, чтобы получить доступ.
Для обеих версий рекомендуется использовать фонарик и внимательно осмотреть пространство под торпедо, поскольку место крепления разъема может немного смещаться в зависимости от года выпуска и комплектации.
При затруднениях с поиском разъема лучше обратиться к инструкции по эксплуатации конкретной модели или использовать специализированные форумы с фотоотчетами владельцев.
Что делать, если разъема нет в указанном месте
Проверьте точное поколение и модификацию автомобиля – расположение диагностического разъема может отличаться в зависимости от года выпуска и комплектации. Для Рено Меган 2 и 3 поколения чаще всего разъем располагается под приборной панелью с левой стороны, но может быть скрыт за заглушкой или защитной крышкой.
Осмотрите пространство под рулевой колонкой, включая область над педалями, а также нишу возле бардачка и центральной консоли. Иногда разъем установлен внутри бардачка или под капотом с левой стороны у лобового стекла.
Если стандартных мест нет, воспользуйтесь официальной сервисной документацией по вашей модели. Там указаны точные схемы расположения диагностического разъема. Альтернативно, используйте специализированные онлайн-ресурсы или форумы владельцев Рено Меган с вашим годом выпуска.
Для доступа к разъему без визуального обнаружения рекомендуется использовать фонарик и аккуратно прощупать пространство вокруг приборной панели – иногда разъем скрыт за пластиковыми элементами или накладками, требующими частичного демонтажа.
Если диагностический разъем отсутствует или поврежден, обратитесь к официальному дилеру или в специализированный автосервис для проверки электропроводки и установки подходящего адаптера. Не рекомендуется использовать самодельные решения из-за риска повреждения электроники.
На что обратить внимание при подключении сканера
Перед подключением сканера убедитесь в корректном расположении диагностического разъема – он должен соответствовать стандарту OBD2. Разъем обычно находится под приборной панелью со стороны водителя, но может иметь отличия по модели и году выпуска.
Используйте качественный адаптер с правильным количеством контактов (16 пинов). Отсутствие контактов или повреждения на разъеме могут привести к некорректной работе сканера или его полной неработоспособности.

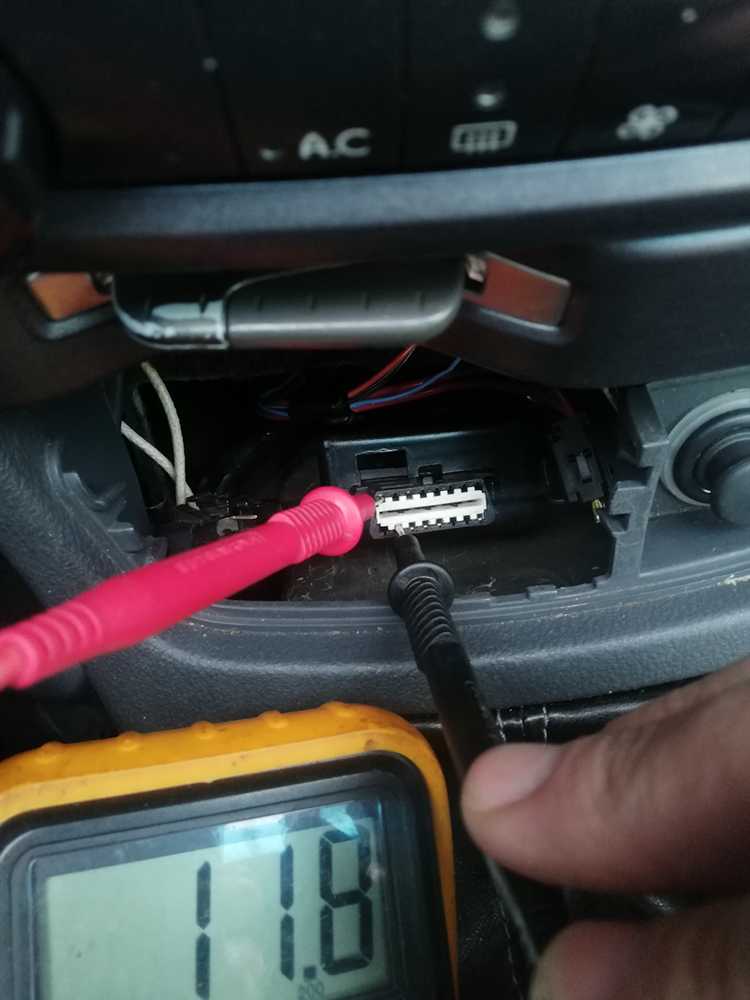

Питание сканера обеспечивается через клемму 16 (12 В) и массу (клемма 4 или 5). Перед подключением проверьте напряжение на этих контактах мультиметром, чтобы исключить обрыв или короткое замыкание.
Некоторые модели Renault Megane используют протоколы диагностики CAN или K-Line. Выбирайте сканер, поддерживающий конкретный протокол вашего автомобиля для корректного считывания данных.
Перед включением зажигания и подключением сканера отключите все энергопотребители в салоне (кондиционер, свет, мультимедиа) для стабильного питания и минимизации помех.
После подключения не применяйте силу при вставлении разъема – контакт должен быть плотным, но без излишнего давления. Неплотное соединение приведет к ошибкам связи.
Если сканер не обнаруживает ECU или выдает ошибки соединения, проверьте состояние проводки разъема, особенно при наличии влаги, коррозии или механических повреждений.
Используйте оригинальные или проверенные программные решения для диагностики Renault Megane, чтобы избежать несовместимости и ложных данных.
Вопрос-ответ:
Где конкретно расположен диагностический разъем в Рено Меган второго поколения?
В автомобилях Рено Меган второго поколения диагностический разъем обычно находится под приборной панелью со стороны водителя. Его можно найти справа или слева от руля, за защитной крышкой или в нише рядом с рулевой колонкой. Для доступа часто достаточно опустить защитную накладку или немного приподнять панель.
Можно ли подключить сканер к диагностическому разъему без специальных инструментов?
Да, для подключения стандартного OBD-II сканера достаточно просто найти разъем и вставить штекер. Для большинства моделей Рено Меган разъем соответствует стандарту OBD-II и не требует дополнительного оборудования или адаптеров. Однако в некоторых случаях, особенно для более старых моделей, может понадобиться переходник или адаптер.
Что делать, если не удается найти диагностический разъем в салоне машины?
Если разъем не обнаружен под приборной панелью, стоит проверить пространство около центральной консоли и в районе бардачка. В редких случаях производитель мог изменить место установки или использовать скрытый разъем. В такой ситуации полезно обратиться к руководству по эксплуатации автомобиля или проверить специальные форумы и сообщества владельцев Рено Меган, где часто делятся точными местоположениями разъемов.
Как отличить диагностический разъем Рено Меган от других разъемов в салоне?
Диагностический разъем имеет стандартную прямоугольную форму с 16 контактами и обычно выполнен в черном или темном цвете. Его размер и форма унифицированы, что позволяет подключать совместимые сканеры. Кроме того, он часто расположен в легко доступном месте, что отличает его от других разъемов, которые могут быть меньше или иметь иную форму и предназначение.
Можно ли использовать один и тот же диагностический разъем для всех поколений Рено Меган?
Хотя все модели Рено Меган обычно оснащены диагностическим разъемом, его точное расположение и стандарт могут отличаться в зависимости от поколения. Для Меган 3 и 4 поколений чаще всего применяется стандарт OBD-II, а вот в Меган первого поколения могли использоваться другие стандарты и места установки. Поэтому, прежде чем подключать оборудование, стоит уточнить характеристики именно вашей модели.
