Направление вращения распределительного вала зависит от конструкции конкретного двигателя и расположения приводного механизма. В большинстве рядных бензиновых двигателей с продольным расположением коленвала распредвал вращается по часовой стрелке, если смотреть со стороны привода. Это направление обусловлено прямой связью через цепь или ремень с коленчатым валом, который задаёт общий ритм ГРМ.

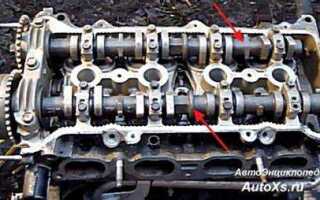

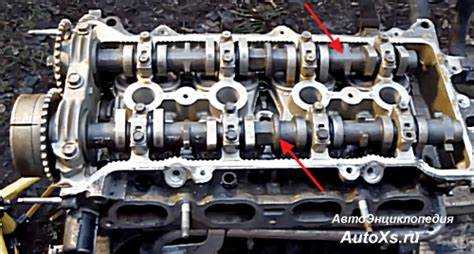

На V-образных и оппозитных двигателях возможны отличия: на одной головке блоков вал может вращаться по часовой стрелке, а на другой – против. Это особенно актуально при наличии двух распредвалов (DOHC). При диагностике или ремонте важно уточнить, в каком направлении вращается каждый вал, чтобы правильно выставить фазы газораспределения.
Если двигатель оборудован системой изменения фаз (VVT), направление вращения также влияет на работу актуатора. При замене привода, установке нового распредвала или регулировке зазоров рекомендуется предварительно установить коленвал в ВМТ первого цилиндра и вручную повернуть распределительный вал в сторону штатного вращения, чтобы избежать заклинивания клапанов.
Для точного определения направления вращения следует ориентироваться на руководство по эксплуатации двигателя или техническую документацию производителя. Также можно отследить направление по меткам на шестернях или по направлению вращения стартера, который приводит в движение коленвал, а через него – и распредвал.
Как определить направление вращения распредвала по меткам ГРМ
Для определения направления вращения распредвала используют совмещение установочных меток на шкивах и корпусе ГРМ. В большинстве случаев они расположены на шкиве распределительного вала и головке блока цилиндров или крышке кожуха ГРМ.
Если на шкиве распредвала имеется стрелка или обозначение (например, «R» или «L»), она указывает направление вращения – по часовой стрелке (правое вращение) или против (левое). Отсутствие стрелки требует сопоставления положения меток при вращении коленвала вручную за болт шкива по ходу нормальной работы двигателя.
Поверните коленвал по ходу вращения двигателя (обычно по часовой стрелке со стороны шкива). При этом следите за совпадением меток на шкиве распредвала и головке блока. Если метки совмещаются при таком вращении, значит, распределительный вал вращается в ту же сторону.
Дополнительно можно наблюдать положение выступов на кулачках. При установке поршня первого цилиндра в ВМТ на такте сжатия кулачки впускного и выпускного клапанов будут направлены в стороны от коромысел. Положение этих кулачков при вращении распредвала подтверждает направление вращения.
Если привод распредвала осуществляется цепью или ремнём, можно также отследить направление их движения при вращении коленвала и по нему определить направление вращения распредвала – оно будет совпадать при верхнем расположении шкива и противоположно при боковом или заднем расположении механизма ГРМ.
Зависимость направления вращения распредвала от конструкции двигателя
Направление вращения распредвала определяется конструктивными особенностями силового агрегата и системой привода ГРМ. В классических рядных двигателях с задним расположением привода и правым вращением коленвала (по часовой стрелке со стороны шкива) распредвал, как правило, также вращается вправо. Исключения возникают при использовании промежуточных шестерён, которые меняют направление вращения.
В двигателях с цепным или ремённым приводом распредвал может вращаться как в ту же сторону, что и коленвал, так и в противоположную. Всё зависит от числа и расположения промежуточных звеньев. Например, в системе с одной перекинутой цепью направление совпадает, а при использовании шестерён с нечётным количеством звеньев оно инвертируется.
На V-образных моторах с двумя распредвалами возможна ситуация, когда один вал вращается вправо, а другой – влево. Это связано с зеркальной симметрией головок блока и схемой привода от одного коленвала. В таких случаях направление вращения каждого распредвала уточняется по сервисной документации, так как оно напрямую влияет на установку фаз и подбор меток ГРМ.
В дизельных двигателях с редукторным приводом ГРМ (например, у тракторных моделей) направление вращения может быть противоположным коленвалу, особенно если используется несколько промежуточных шестерён. При ремонте таких двигателей необходимо учитывать схему передачи крутящего момента от коленвала к распредвалу, чтобы правильно установить фазы газораспределения.
При самостоятельной сборке двигателя нельзя ориентироваться только на визуальное положение вала. Необходимо точно определить схему привода и направление вращения по чертежам, маркировкам и каталожной документации производителя. Ошибка в этом параметре приведёт к нарушению фаз газораспределения и риску повреждения клапанов.
Вращение распредвала в продольно и поперечно расположенных двигателях
Направление вращения распредвала напрямую связано с конфигурацией двигателя и способом установки его в моторном отсеке. В продольно расположенных двигателях, характерных для автомобилей с задним или полным приводом, коленвал и распредвал чаще всего вращаются по часовой стрелке при взгляде со стороны шкива. Такая ориентация упрощает компоновку трансмиссии и синхронизацию фаз газораспределения.
В поперечно установленных моторах, применяемых в основном на переднеприводных автомобилях, направление вращения может отличаться. В большинстве случаев при осмотре со стороны привода ГРМ распредвал вращается также по часовой стрелке. Однако встречаются конструкции, где вал вращается против часовой стрелки – особенно в японских и корейских двигателях, где используется заднее расположение ГРМ относительно продольной оси автомобиля.
Определить направление вращения распредвала в конкретной модели можно по шкиву коленвала и приводу ГРМ. Если двигатель вращается по часовой стрелке при взгляде со стороны шкива коленвала, то и распредвал, как правило, будет вращаться в том же направлении. В случае цепного или ременного привода с промежуточными звеньями направление может изменяться. Это особенно важно при установке фазорегуляторов или проведении ремонта – ошибки в определении направления приведут к смещению фаз и повреждению клапанного механизма.
При обслуживании важно ориентироваться на сервисную документацию конкретного двигателя, так как внешне схожие моторы могут иметь разное направление вращения в зависимости от внутренней компоновки и конструкции ГРМ. Перед началом работ следует вручную прокрутить коленвал по направлению, указанному производителем, чтобы убедиться в правильности установки меток и синхронности работы распредвала.

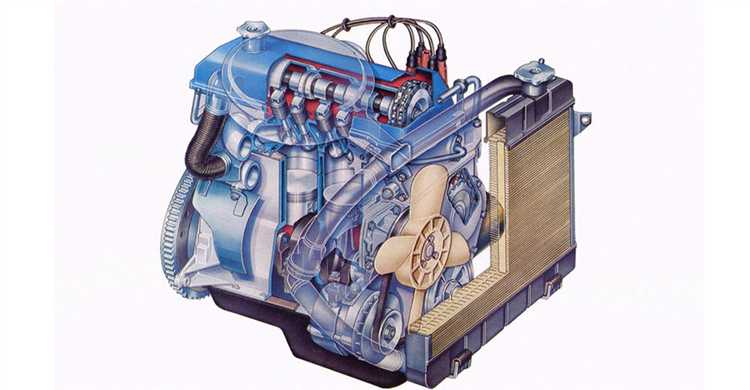

Какое вращение распредвала у распространённых отечественных моторов
У большинства отечественных двигателей распредвал вращается в ту же сторону, что и коленвал. Это связано с прямой связью через ремень или цепь привода ГРМ без промежуточных элементов, меняющих направление вращения.

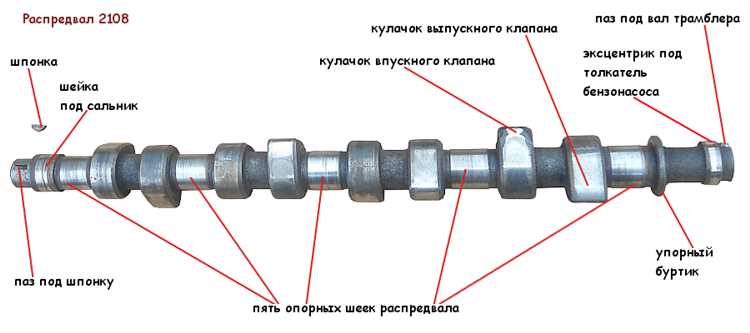

На двигателях ВАЗ 2108, 2109 и 2110 направление вращения распредвала – по часовой стрелке, если смотреть со стороны шкива. Коленвал также вращается по часовой стрелке при работе двигателя. Такая схема сохраняется на всех переднеприводных моделях ВАЗ с продольным или поперечным расположением мотора.
У моторов семейства УМЗ (например, УМЗ-4216) направление вращения распредвала также совпадает с вращением коленвала и осуществляется по часовой стрелке при взгляде на шкив. Распредвал здесь расположен в блоке и приводится в движение цепью от коленчатого вала.
На ГАЗовских двигателях ЗМЗ-402 и ЗМЗ-406 вращение распредвала тоже направлено по часовой стрелке, если смотреть со стороны газораспределительного механизма. При этом на ЗМЗ-406 используется цепной привод двух распредвалов, расположенных в головке блока, но направление сохраняется за счёт конструкции привода.
У тракторных дизелей Д-240 и Д-65 распредвал также вращается по часовой стрелке. Эти двигатели используют шестеренчатый привод ГРМ, в котором направление сохраняется за счёт чётного количества промежуточных шестерён.
При диагностике важно учитывать сторону вращения, чтобы правильно выставить метки ГРМ. Ошибка в направлении приведёт к сбою фаз газораспределения. Если нет точных данных, определить вращение можно по шлицам привода трамблёра или расположению натяжителя в приводе ГРМ.
Влияние направления вращения распредвала на установку фаз газораспределения
Направление вращения распредвала напрямую влияет на положение установочных меток и процесс синхронизации фаз газораспределения. При правом вращении (по часовой стрелке, если смотреть со стороны шкива) метки совмещения на звёздочке и крышке головки блока ориентированы с одной стороны. При левом вращении (против часовой стрелки) те же метки располагаются зеркально, что требует иных подходов при установке ремня или цепи.
Ошибки при определении направления вращения приводят к неправильной установке фаз: клапана могут открываться и закрываться раньше или позже расчетных значений, что вызывает снижение компрессии, нестабильную работу двигателя или контакт клапанов с поршнями. Особенно критично это в моторах с узким клапанным зазором и высокой степенью сжатия.
При установке фаз важно учитывать ориентацию натяжного ролика. В большинстве конструкций его расположение указывает на сторону натяжения ремня, а значит – и на направление вращения распредвала. Например, если ролик расположен с левой стороны шкива распредвала, а ремень натягивается при вращении по часовой стрелке, то это и есть рабочее направление вращения.
На практике направление вращения необходимо учитывать при установке распредвала по метке ВМТ. Метка на шкиве коленвала совмещается с нулевой риской, а распредвал устанавливается так, чтобы кулачки первого цилиндра «смотрели» наружу – это характерно для такта сжатия. При неправильной ориентации кулачков двигатель может не запуститься или начнёт работать с перебоями.
Также следует учитывать, что некоторые моторы (например, отдельные версии V-образных или оппозитных агрегатов) имеют распредвалы, вращающиеся в разных направлениях на разных головках блока. Это требует особой точности при установке фаз и внимательной сверки с заводской документацией.
Ошибки при определении направления вращения и их последствия
Неправильное определение направления вращения распредвала ведёт к сбоям в работе двигателя и повреждениям механизмов. Основные ошибки связаны с неправильной интерпретацией меток ГРМ, неверным подключением приводных ремней или цепей, а также с недостаточным вниманием к конструкции двигателя.
- Перепутывание направления вращения приводит к неверной установке фаз газораспределения. Это вызывает нарушение синхронизации работы клапанов и поршней.
- Результат – сниженная мощность, повышенный расход топлива, нестабильный холостой ход и возможное самопроизвольное глушение мотора.
- В крайних случаях клапаны могут столкнуться с поршнями, что вызовет серьёзные механические повреждения, включая деформацию клапанов, поршней и головки блока цилиндров.
Для предотвращения ошибок рекомендуется:
- Точно изучить сервисную документацию конкретного двигателя с указанием направления вращения распредвала.
- При замене ремня или цепи ГРМ обязательно контролировать совпадение всех установочных меток на распредвале и коленвале.
- Проверять направление вращения при первоначальной сборке и после проведения ремонта, используя специальные индикаторы или визуальный осмотр.
- Не пытаться вращать распредвал вручную в обратную сторону – это может привести к повреждениям.
Игнорирование этих рекомендаций увеличивает риск дорогостоящих поломок и уменьшает срок службы двигателя.
Как проверить направление вращения распредвала без разборки
Определить направление вращения распредвала без демонтажа двигателя можно несколькими способами, применяемыми непосредственно на установленном моторе.
- Найдите приводной ремень или цепь ГРМ и метки на шкиве распредвала. При медленном вращении коленвала вручную по часовой стрелке, обычно движение шкива распредвала совпадает с направлением вращения коленвала.
- Если доступ к ремню затруднен, визуально оцените движение клапанов через смотровое отверстие или свечные отверстия. Подъем клапана соответствует направлению вращения кулачков распредвала.
- Используйте небольшой маркер или краску на видимой части шкива распредвала, затем плавно проверните двигатель вручную ключом на коленвале и проследите направление смещения метки.
- При наличии диагностического оборудования можно считать данные с датчика положения распредвала (если установлен), чтобы определить направление вращения в режиме холостого хода.
Принудительное вращение двигателя осуществляется только вручную через болт коленвала, чтобы исключить повреждения. Вращение против рабочего направления не допускается.
Вопрос-ответ:
В какую сторону обычно вращается распредвал бензинового двигателя?
В большинстве бензиновых двигателей распредвал вращается в том же направлении, что и коленчатый вал, то есть по часовой стрелке, если смотреть со стороны привода. Это связано с конструктивными особенностями двигателя и схемой привода газораспределительного механизма.
Почему направление вращения распредвала важно для правильной работы двигателя?
Направление вращения распредвала напрямую влияет на синхронизацию открытия и закрытия клапанов с движением поршней. Если вращение будет противоположным ожидаемому, фазы газораспределения нарушатся, что приведёт к ухудшению работы мотора, снижению мощности и возможным повреждениям.
Как определить направление вращения распредвала без разборки двигателя?
Направление вращения можно определить, изучив схему или маркировку на шкиве распредвала, а также обратив внимание на направление вращения коленвала, так как они обычно совпадают. В некоторых случаях помогает проследить направление вращения приводного ремня или цепи. Также возможно воспользоваться осциллографом для анализа сигналов с датчиков положения распредвала.
От чего зависит направление вращения распредвала в дизельных двигателях?
В дизельных моторах направление вращения распредвала, как правило, совпадает с вращением коленчатого вала. Оно определяется конструкцией двигателя и схемой привода. Встречаются различные схемы, но большинство современных дизелей используют направление вращения по часовой стрелке, если смотреть со стороны привода.
Можно ли изменить направление вращения распредвала в существующем двигателе?
Изменить направление вращения распредвала в готовом двигателе практически невозможно без серьёзной переделки конструкции. Это связано с тем, что приводы, распределение фаз и другие механизмы рассчитаны на определённое направление вращения. Попытка изменить это может привести к поломкам и неправильной работе мотора.
