Обозначение B1S2 указывает на второй датчик кислорода (лямбда-зонд) в первом ряду цилиндров двигателя. Он располагается после каталитического нейтрализатора на выпускной системе. Такой сенсор фиксирует состав отработавших газов после их прохождения через катализатор и передает данные в блок управления двигателем для оценки эффективности очистки выхлопа.
В большинстве бензиновых двигателей V-образной компоновки ряд B1 соответствует стороне, где находится первый цилиндр. Датчик с индексом S2 устанавливается непосредственно за корпусом катализатора на соответствующем выпускном коллекторе или на трубе, отходящей от него. Для доступа к нему часто требуется поднять автомобиль и демонтировать тепловой экран, так как монтажный узел находится в нижней части моторного отсека или под днищем.
Перед заменой или диагностикой датчика B1S2 важно убедиться в точном определении ряда цилиндров и конструкции выхлопной системы конкретной модели автомобиля. Производители могут изменять расположение в зависимости от объема двигателя, типа привода и года выпуска, поэтому необходимо сверяться с сервисной документацией или схемой выхлопа именно для вашей модификации.

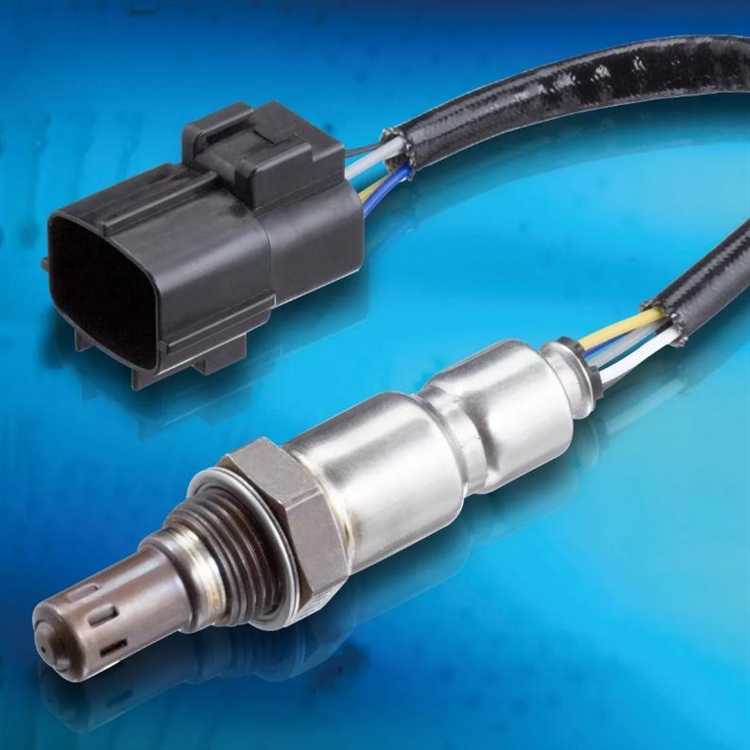

Что означает обозначение B1S2 в системе автомобиля

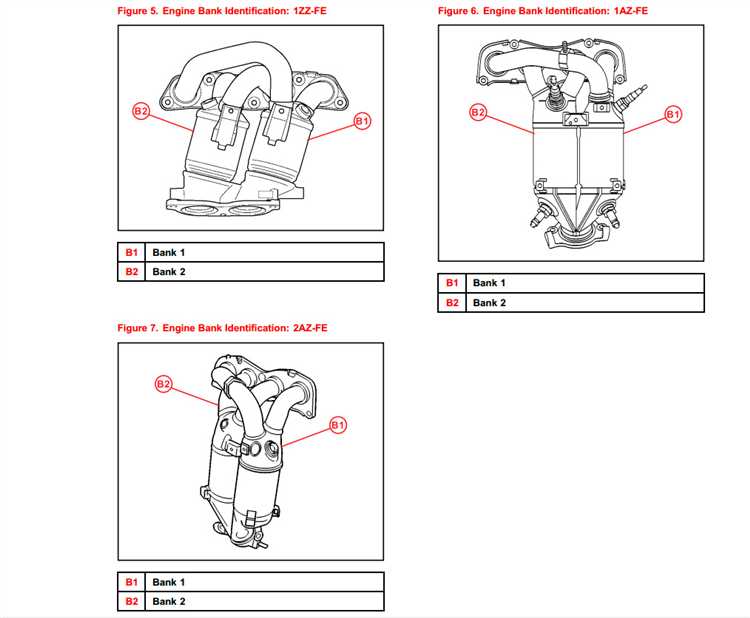

Маркировка B1S2 применяется в системе диагностики OBD-II для обозначения конкретного кислородного датчика. Первая часть – B1 (Bank 1) – указывает на ряд цилиндров, в котором расположен первый цилиндр двигателя. В бензиновых V-образных и оппозитных моторах это позволяет отличить левую и правую стороны, тогда как в рядных двигателях B1 всегда соответствует единственному ряду.
Вторая часть – S2 (Sensor 2) – обозначает второй по порядку датчик в данном ряду, расположенный после катализатора. Этот элемент контролирует эффективность работы катализатора, сравнивая состав выхлопных газов с показаниями переднего датчика (S1).
Правильная идентификация B1S2 необходима при диагностике ошибок по кодам OBD-II и при замене датчика, так как установка элемента в неверное место приведёт к искажённым показаниям и некорректной работе системы управления двигателем.
Признаки неисправности датчика кислорода B1S2
Поломка датчика B1S2 часто сопровождается нестабильными показателями смеси, что выражается в повышенном расходе топлива и заметном снижении тяги двигателя. Электронный блок управления фиксирует отклонения и записывает ошибки, например P0136, P0140 или P0141, связанные с отсутствием сигнала или некорректным подогревом датчика.
Одним из характерных признаков является тёмный или чёрный цвет выхлопа, что указывает на переобогащённую смесь. Также может появиться запах несгоревшего топлива из выхлопной системы. При этом двигатель дольше прогревается, а работа на холостом ходу становится неровной.
Диагностика с помощью сканера показывает «замороженные» значения напряжения датчика (например, постоянное 0,45 В), что указывает на отсутствие корректной реакции на изменение состава выхлопных газов. При прогретом двигателе показания должны изменяться в пределах 0,1–0,9 В – стабильное отклонение от этих значений требует проверки.
В случае обнаружения перечисленных симптомов рекомендуется проверить целостность проводки, состояние разъёмов и сопротивление нагревательного элемента мультиметром. Несвоевременная замена неисправного B1S2 может привести к повреждению катализатора и увеличению затрат на ремонт.

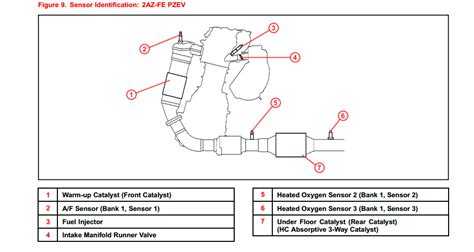

Типичные места расположения B1S2 на бензиновых двигателях
В большинстве бензиновых двигателей датчик кислорода B1S2 устанавливается после основного каталитического нейтрализатора на выпускной магистрали. Он контролирует эффективность работы катализатора, фиксируя остаточное содержание кислорода в отработавших газах.
Чаще всего его можно найти на участке трубы сразу за корпусом катализатора, ближе к днищу автомобиля. В V-образных двигателях первый банк (B1) соответствует ряду цилиндров, в котором находится цилиндр №1, поэтому B1S2 располагается в выхлопной линии этого ряда, за катализатором, установленным на коллекторе или рядом с ним.
В некоторых моделях с компактной компоновкой выпускной системы B1S2 крепится непосредственно в задней части катализатора, с доступом только снизу через смотровую яму или подъемник. В автомобилях с раздельными катализаторами по каждому ряду цилиндров датчик B1S2 фиксируется за тем катализатором, который обслуживает первый ряд.
Особенности расположения B1S2 на дизельных моторах
На дизельных двигателях кислородный датчик B1S2 устанавливается за основным каталитическим нейтрализатором, а в современных системах – за катализатором окислительного типа и сажевым фильтром (DPF). Его задача – контролировать остаточное содержание кислорода в отработавших газах и эффективность работы системы очистки.
- Чаще всего B1S2 находится на участке выхлопной трубы между выходом из DPF и резонатором.
- В конструкции с раздельным расположением катализатора и фильтра датчик располагается непосредственно после фильтра, ближе к днищу автомобиля.
- В турбированных дизелях точка установки смещена дальше от турбокомпрессора из-за высокой температуры выхлопа.
- В системах с дополнительным катализатором SCR датчик может быть расположен до модуля впрыска AdBlue, чтобы исключить влияние реагента на измерения.
При поиске B1S2 следует ориентироваться на корпус DPF и последующий участок трубы. Доступ к нему зачастую ограничен защитой картера или теплоэкраном, поэтому при обслуживании требуется снять экраны или поднять автомобиль на подъемнике.
Как визуально найти датчик кислорода B1S2 под капотом
B1S2 расположен на выпускной системе после каталитического нейтрализатора, но доступ к нему часто начинается с подкапотного пространства. Чтобы быстро определить его местоположение, требуется чёткий визуальный осмотр элементов выхлопного тракта и жгутов проводки.
- Откройте капот и проследите выпускной коллектор от головки блока цилиндров до нижней части моторного отсека.
- Найдите первый кислородный датчик (B1S1) до катализатора и двигайтесь взглядом дальше по трубе к зоне после нейтрализатора – там и будет B1S2.
- Обратите внимание на проводку: кабель датчика идёт от корпуса с резьбовым креплением к разъёму, закреплённому на кронштейне или кузовном элементе.
- Идентифицируйте резьбовую часть датчика, ввернутую прямо в трубу, обычно с металлическим корпусом и шестигранной частью для ключа.
- Проверьте наличие термозащиты вокруг выхлопной трубы – B1S2 часто находится рядом с ней или частично под ней.
При осмотре используйте фонарик для лучшей видимости зоны после катализатора и избегайте касания горячих элементов выхлопа.

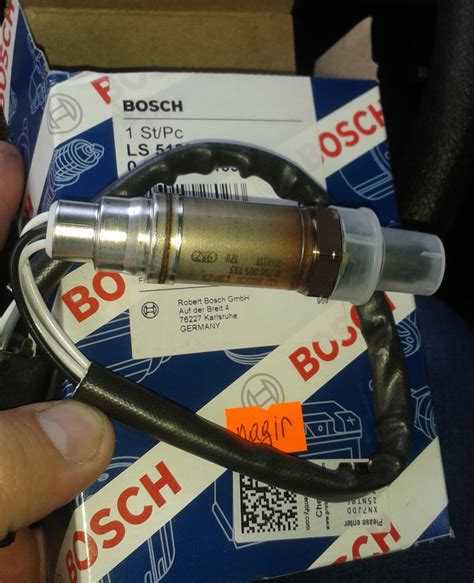

Как добраться до B1S2 для замены или диагностики
Перед началом работ необходимо поднять автомобиль на подъёмник или установить его на надёжные опоры, обеспечив доступ к выхлопной системе под днищем. Датчик B1S2 располагается после катализатора на выпускной магистрали первого ряда цилиндров.
Для доступа к креплению рекомендуется предварительно обработать резьбовое соединение проникающей смазкой и дать ей время подействовать, чтобы избежать повреждения резьбы. В большинстве случаев доступ к разъёму электропроводки находится ближе к кузову, поэтому потребуется проследить провод от датчика к разъёму и аккуратно его отсоединить.
При ограниченном пространстве удобно использовать длинный торцевой ключ для лямбда-зондов с боковым прорезом под провод. Важно избегать перекручивания кабеля и сильных изгибов при демонтаже. После снятия датчика рекомендуется осмотреть посадочное место на предмет нагара и коррозии, при необходимости очистив его перед установкой нового.
Вопрос-ответ:
Как понять, где находится датчик B1S2 на моем автомобиле?
B1S2 — это второй датчик кислорода на первом ряду цилиндров. Обычно он установлен после катализатора, в выпускной системе. Чтобы его найти, проследите от выпускного коллектора по трубе выхлопа до первой секции катализатора — датчик B1S2 будет закреплен на трубе сразу за ним.
Чем отличается расположение B1S2 на бензиновом и дизельном двигателях?
На бензиновых моторах датчик B1S2 почти всегда монтируется сразу за основным катализатором в зоне под днищем автомобиля. На дизельных двигателях конструкция выхлопной системы сложнее: помимо катализатора, может стоять сажевый фильтр, и датчик B1S2 часто размещают после блока доочистки. Из-за этого доступ к нему на дизелях обычно более затруднен.
Можно ли увидеть B1S2 без подъемника?
На некоторых легковых автомобилях с невысоким клиренсом визуально обнаружить B1S2 без подъемника сложно, так как он находится под днищем. Если модель позволяет, можно осмотреть участок выпускной системы за катализатором, заглянув сбоку или спереди автомобиля, но для полноценного доступа лучше использовать смотровую яму или подъемник.
Где искать B1S2 на полноприводных авто?
На автомобилях с полным приводом выпускная система часто проложена в обход элементов трансмиссии, поэтому датчик B1S2 может быть смещен относительно центра. Он все так же находится после катализатора, но иногда размещен в более глубокой части тоннеля пола, что усложняет доступ без демонтажа защитных панелей.
Почему в схемах он обозначен как B1S2?
Маркировка B1S2 означает «Bank 1, Sensor 2». Bank 1 — первый ряд цилиндров (на V-образных моторах их два, на рядных — только один), Sensor 2 — датчик, установленный после катализатора. Такой код помогает точно определить, какой именно датчик нужно искать или заменять.
Как найти датчик кислорода B1S2 на конкретном автомобиле?
Обозначение B1S2 указывает, что датчик установлен на первом ряду цилиндров и находится после каталитического нейтрализатора. Чтобы его обнаружить, нужно проследить по выпускному тракту от двигателя до первого катализатора. За ним, ближе к выходу выхлопной трубы, врезан второй датчик. Он вкручен в резьбовое гнездо на трубе и соединён проводом с жгутом электроники. Для доступа на большинстве машин достаточно поднять авто на подъёмнике или эстакаде и осмотреть участок выхлопа сразу за катализатором.
