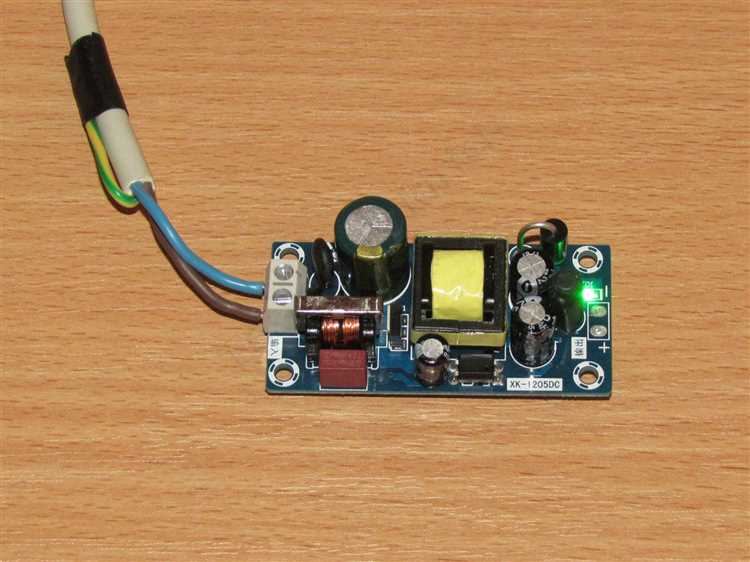

Линия +12 В в блоке питания компьютера используется для питания компонентов, потребляющих значительные токи. К таким элементам относятся процессор (через разъём EPS12V), видеокарта (через разъёмы PCIe 6/8 pin), приводы и вентиляторы. Проводники этой линии обычно окрашены в жёлтый цвет и идут в паре с чёрными земляными проводами.

В стандартных блоках питания ATX шина +12 В может быть распределена на несколько групп, каждая из которых рассчитана на определённую нагрузку. Например, один канал может обслуживать процессор, другой – видеокарту. Это распределение позволяет избежать перегрева проводов и повышает стабильность питания. Современные БП нередко используют единую мощную линию +12 В с током до 60 А и выше, что требует использования многожильных кабелей увеличенного сечения – не менее 18 AWG, а для высоконагруженных разъёмов даже 16 AWG.

Нарушения в подключении или недостаточное сечение проводов +12 В приводят к просадкам напряжения и нестабильной работе комплектующих. При выборе модульных БП важно использовать только оригинальные кабели, поставляемые производителем, поскольку распиновка 12-вольтовых линий может отличаться даже у блоков с одинаковыми разъёмами.

Для диагностики линии +12 В рекомендуется использовать мультиметр или встроенные в BIOS/UEFI средства мониторинга. Значение напряжения должно находиться в пределах 11,4–12,6 В. Значительные отклонения свидетельствуют о перегрузке или неисправности блока питания.

Как определить 12-вольтовые провода по цветовой маркировке

В стандартных блоках питания формата ATX провод с номиналом +12 В обычно маркируется жёлтым цветом. Это правило действует как для основной 24-контактной колодки, так и для дополнительных разъёмов питания, включая периферийные Molex, SATA и CPU 4/8-pin коннекторы.

Жёлтые провода следует отличать от оранжевых и красных: оранжевые подают +3.3 В, красные – +5 В. Также важно учитывать, что чёрный цвет зарезервирован под общую «землю» (GND), и используется для обратного тока. Чтобы убедиться в правильной идентификации, можно воспользоваться мультиметром и проверить напряжение на линии относительно любого чёрного провода.

На разъёме питания материнской платы жёлтые линии обычно располагаются ближе к центру колодки. В разъёмах SATA и Molex жёлтый провод находится с одного края, а красный и чёрный – на соседних контактах. При работе с модульными блоками питания стоит внимательно смотреть на маркировку на корпусе и кабелях, так как не все производители придерживаются жёстких стандартов цветов.

Пользователям, модернизирующим системы или добавляющим мощные компоненты, важно точно идентифицировать 12-вольтовые линии, особенно для подключения видеокарт и систем охлаждения. Неправильное подключение может привести к перегрузке цепей и выходу компонентов из строя.

Функции линии +12V в питании комплектующих

Линия +12V блока питания играет ключевую роль в обеспечении стабильной работы наиболее энергоёмких компонентов компьютера. В первую очередь, она используется для питания процессора (через разъём EPS12V), видеокарты (через разъёмы PCIe 6+2 pin) и механизмов охлаждения с высокой мощностью потребления.

Многие современные видеокарты, особенно модели с TDP выше 150 Вт, требуют отдельного подключения к +12V линии. Через неё передаётся основной ток, необходимый для работы графического процессора и встроенной памяти. При этом токи могут достигать 20–30 А, что предъявляет особые требования к качеству блока питания и сечению проводов.

Цепь +12V также используется в питании накопителей с интерфейсом SATA и Molex, где она обеспечивает работу электродвигателей жёстких дисков и вентиляторов. Именно 12-вольтовая линия отвечает за вращение шпинделей и подачу питания на приводы с высоким стартовым током.

В блоках питания с разделением на несколько линий +12V каждая линия имеет ограничение по току, например 18 А, что важно учитывать при подключении мощных компонентов. В блоках с одной объединённой линией нагрузка распределяется гибко, но требуется надёжная защита от перегрузок.

Недостаточная стабильность напряжения на +12V может вызывать перезапуски системы, сбои в работе GPU и даже повреждение компонентов. Поэтому при выборе блока питания необходимо ориентироваться на уровень стабилизации этой линии и реальные токовые характеристики, указанные в спецификации производителя.

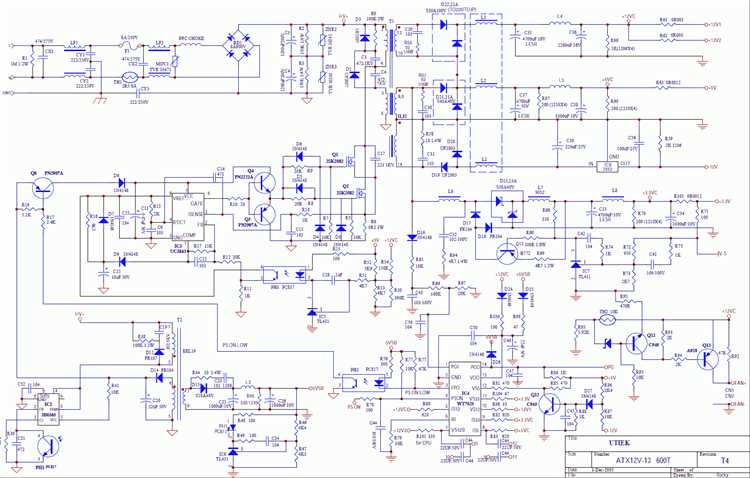

Назначение желтого провода на разъеме Molex

Желтый провод в разъеме Molex используется для подачи напряжения +12 В постоянного тока. Эта линия питания предназначена для устройств, требующих повышенной мощности, таких как жесткие диски с механическим приводом, оптические приводы и системы охлаждения, включая вентиляторы большого диаметра.

Выходной ток по желтому проводу может достигать значительных значений – в зависимости от модели блока питания, допустимая нагрузка может составлять до 11 А на один канал, что обеспечивает стабильную работу энергозависимых компонентов. При подключении нескольких потребителей через переходники важно учитывать суммарный ток, чтобы избежать перегрева контактов и повреждения проводника.

В схемах питания жёлтая линия соединяется напрямую с высокотоковой шинной группой +12 В блока питания, проходя через соответствующую защиту по току. При диагностике неисправностей отсутствие напряжения на жёлтом проводе может свидетельствовать о перегрузке канала или срабатывании защиты.

При самостоятельном подключении вентиляторов или другого оборудования через Molex, рекомендуется использовать только сертифицированные ответвители, обеспечивающие надёжный контакт и достаточную площадь сечения проводников. Несоблюдение этих требований может привести к падению напряжения, нестабильной работе или выходу компонентов из строя.

Роль 12 В на разъеме питания процессора (EPS12V)

Разъём EPS12V используется для подачи стабильного питания на VRM-подсистему материнской платы, преобразующую напряжение +12 В в более низкие уровни, необходимые для работы центрального процессора. В современных платах этот разъём критичен для обеспечения достаточной мощности в условиях высоких нагрузок.

Типичный разъём EPS12V имеет 4 или 8 контактов (в формате 2×2 или 2×4). Все желтые провода в нём являются линиями +12 В, а чёрные – земляными (GND). Каждый контакт рассчитан на передачу тока около 8 ампер, что позволяет 8-контактному разъему обеспечивать суммарную нагрузку до 384 Вт.

• Разъёмы 4-pin встречаются в платах с низким энергопотреблением CPU, например, для офисных решений.
• 8-pin используется в большинстве систем с TDP от 65 до 125 Вт.
• Дополнительный 4- или 8-pin может присутствовать в платах под разгон или для серверных решений с CPU TDP свыше 200 Вт.

Использование недостаточного количества линий +12 В (например, подключение 4-pin вместо 8-pin) ограничивает подаваемую мощность, что может вызвать:

1. недостаточное напряжение при разгоне;
2. нестабильность под нагрузкой;
3. перегрев разъема и возможное оплавление контактов.

При сборке ПК рекомендуется подключать все доступные разъёмы питания CPU, особенно при использовании процессоров с высоким энергопотреблением (например, Intel Core i9, AMD Ryzen 9 или Threadripper). Блок питания при этом должен иметь отдельные кабели с полноценными линиями +12 В, а не использовать раздвоения одного провода, чтобы избежать падения напряжения.

Подача 12 В на видеокарту через разъем PCIe

Современные видеокарты требуют значительных токов по линии +12 В, особенно в высокопроизводительных моделях. Стандартный слот PCI Express x16 способен обеспечить лишь до 75 Вт мощности, включая линии +3.3 В и +12 В. Однако этого недостаточно для большинства дискретных графических ускорителей, поэтому применяется дополнительное питание через разъемы PCIe.

Разъемы 6-pin и 8-pin PCIe подключаются напрямую к блоку питания и подают напряжение +12 В. Разъем 6-pin рассчитан на передачу до 75 Вт, в то время как 8-pin обеспечивает до 150 Вт. При необходимости видеокарты могут использовать несколько таких разъемов, например, два 8-pin, суммарно потребляя до 300 Вт только по дополнительным линиям питания.

Желтые провода в кабелях PCIe обозначают линию +12 В, а черные – общий провод (GND). Контактная нагрузка разъема распределяется равномерно между проводниками, что требует использования проводов с сечением не менее 18 AWG. При сборке системы важно избегать использования переходников Molex–PCIe, так как они не рассчитаны на длительную нагрузку более 75 Вт и могут привести к перегреву и расплавлению контактов.

Рекомендуется подключать кабели PCIe питания напрямую от блока питания, минуя разветвители и переходники. Это обеспечивает минимальные потери напряжения и надежную подачу тока. При выборе блока питания необходимо учитывать наличие достаточного числа отдельных линий PCIe с выделенной мощностью, особенно в системах с мощной графикой или несколькими видеокартами.

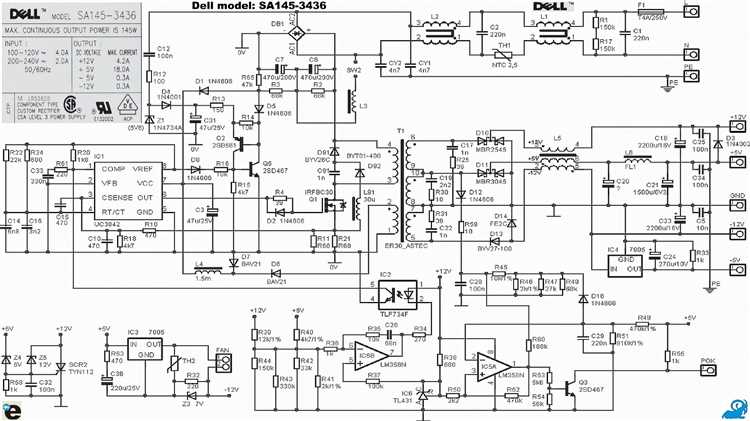

Использование 12 В в вентиляторах и системе охлаждения

Основные особенности подключения и эксплуатации вентиляторов на 12 В:

• Стандартные вентиляторы имеют разъемы Molex или 3/4-контактные разъемы для подключения к соответствующим линиям блока питания и материнской платы.
• 12 В подаются на питание мотора вентилятора, обеспечивая оптимальное вращение и эффективность охлаждения при номинальном токе, обычно в диапазоне 0,1–0,3 А для стандартных моделей.
• Контроль скорости вентилятора часто реализуется через широтно-импульсную модуляцию (ШИМ) на линии управления, при этом основное питание остаётся на 12 В для стабильной работы.

В системах жидкостного охлаждения насосы также питаются от линии +12 В, что обеспечивает необходимую мощность для перекачки охлаждающей жидкости с высокой производительностью. Важно учитывать следующие рекомендации:

1. Подключать вентиляторы и насосы к соответствующим каналам блока питания с учётом максимальной нагрузки по току.
2. Использовать качественные кабели с сечением не менее 18 AWG для питания вентиляторов мощностью свыше 3 Вт во избежание падения напряжения.
3. При увеличении количества вентиляторов предпочтительно использовать отдельные линии 12 В с предохранителями или контроллерами мощности для защиты и удобства управления.
4. Регулярно проверять надежность контактов и отсутствие окисления на разъемах, так как падение напряжения ниже 11,4 В может снизить обороты и эффективность вентиляции.

Использование 12 В в системе охлаждения позволяет достичь баланса между производительностью и уровнем шума, обеспечивая стабильную работу компонентов ПК в пределах допустимых температур.

Диагностика неисправностей в цепях 12 В

Проверка цепей +12 В начинается с замера напряжения мультиметром на выходных контактах блока питания. Допустимое отклонение напряжения составляет ±5% (от 11,4 В до 12,6 В). Значительные просадки или отсутствие напряжения свидетельствуют о проблемах с источником питания или коротком замыкании в нагрузке.

При подозрении на нестабильную работу линии 12 В следует проверить нагрузку и состояние кабелей. Используйте мультиметр в режиме измерения тока, чтобы исключить превышение максимальной нагрузки, которая обычно не должна превышать 18–20 А на одну линию 12 В в стандартных ATX-блоках.

Для выявления поврежденных проводов и плохих контактов выполняйте тест на сопротивление проводников. Сопротивление должно быть минимальным – обычно менее 0,05 Ом. Повышенное сопротивление вызовет падение напряжения и перегрев соединений.

Диагностика разъемов включает визуальный осмотр на наличие окислов, повреждений и ослабления контактов. Особое внимание уделяется разъему EPS12V и PCIe, которые обеспечивают основное питание процессора и видеокарты соответственно.

Если при нагрузке наблюдаются провалы напряжения, рекомендовано использовать осциллограф для оценки пульсаций и шумов. Уровень пульсаций в линии 12 В не должен превышать 120 мВ пиково-пикового значения при стандартной нагрузке.

В случае срабатывания защит блока питания (OVP, OCP, SCP) на линии 12 В следует изолировать нагрузку и проверить на короткое замыкание, используя режим прозвонки мультиметра. При наличии короткого замыкания измеряйте сопротивление между +12 В и землей – оно должно быть бесконечным.

Для комплексной диагностики используют нагрузочные тесты с резистивными или активными нагрузками, имитирующими реальную работу компонентов. Это позволяет оценить стабильность и способность блока питания поддерживать номинальное напряжение 12 В под максимальной нагрузкой.

Вопрос-ответ:

Для чего в блоке питания ПК используется желтый провод?

Жёлтый провод в блоке питания подает напряжение +12 В, которое необходимо для питания таких компонентов, как процессор, видеокарта, вентиляторы и некоторые накопители. Это напряжение обеспечивает высокую мощность, необходимую для работы силовых цепей и электрических устройств, требующих стабильного питания с уровнем около 12 вольт.

Как определить, что провод в блоке питания именно 12-вольтовый, если нет маркировки?

Чаще всего 12-вольтовые провода имеют жёлтый цвет изоляции, что является стандартом в индустрии. Если маркировка отсутствует, можно использовать мультиметр: при включенном блоке питания измерить напряжение между подозреваемым проводом и общим проводом (черным). Если показание около +12 В, значит это линия питания 12 В. Важно соблюдать осторожность, чтобы не замкнуть цепь и не повредить оборудование.

Почему в современных блоках питания несколько проводов на 12 В, а не один толстый?

Разделение нагрузки по нескольким проводам позволяет уменьшить нагрев и повысить надежность. Каждый провод рассчитан на определенный ток, и распределение позволяет снизить сопротивление и предотвратить перегрев. Кроме того, наличие нескольких линий упрощает подключение к разным компонентам и позволяет более точно контролировать подачу питания.

Какова роль 12-вольтовых проводов в питании процессора через разъем EPS12V?

Питание процессора требует стабильного и мощного источника тока, который обеспечивают 12-вольтовые провода через разъем EPS12V. Они подают напряжение непосредственно на VRM (модуль регулирования напряжения) на материнской плате, который преобразует 12 В в более низкие уровни, необходимые для работы ядра процессора. Качество и стабильность этих линий напрямую влияют на стабильность работы и разгон процессора.

Можно ли использовать 12 В провода блока питания для подключения сторонних устройств внутри ПК?

Подключение сторонних устройств к 12-вольтовым проводам блока питания возможно, но требует точного понимания характеристик нагрузки и соответствия параметров напряжения и тока. Несоблюдение норм может привести к нестабильной работе системы или повреждению компонентов. Перед подключением рекомендуется тщательно проверить характеристики устройства, а также убедиться, что суммарный ток не превысит возможности блока питания.
