Что такое ацп в болиде

Аналого-цифровой преобразователь (АЦП) в системе управления болидом отвечает за перевод сигналов с датчиков в цифровой формат, пригодный для обработки бортовым компьютером. В гоночных условиях это позволяет в реальном времени контролировать давление в тормозной системе, температуру охлаждающей жидкости, уровень топлива и десятки других параметров, которые напрямую влияют на скорость и устойчивость автомобиля.

Высокая скорость выборки АЦП обеспечивает минимальные задержки при передаче данных. Например, при работе датчиков подвески задержка даже в несколько миллисекунд может изменить расчёт распределения нагрузки между колёсами на высокой скорости. Поэтому в гоночных болидах применяются преобразователи с частотой дискретизации в сотни килогерц и разрядностью не ниже 12–16 бит, что позволяет фиксировать малейшие изменения параметров.

Оптимизация работы АЦП в болиде предполагает настройку диапазона входных сигналов и фильтрацию шумов, возникающих из-за вибраций и электромагнитных наводок. Неправильно подобранные настройки могут привести к искажению данных, что повлияет на корректность работы систем стабилизации, подачи топлива и распределения крутящего момента. Для гоночных инженеров важно регулярно проверять калибровку и стабильность работы АЦП, особенно перед стартом и после интенсивных заездов.

Преобразование сигналов от датчиков подвески через АЦП

Датчики подвески гоночного болида, включая потенциометры хода амортизаторов и тензодатчики, формируют аналоговые сигналы с уровнем напряжения в диапазоне 0,5–4,5 В. Для их дальнейшей обработки в электронном блоке управления требуется преобразование в цифровую форму с точностью не ниже 12–16 бит, что позволяет фиксировать изменения положения подвески с разрешением до десятых миллиметра.

Входные каскады АЦП должны обеспечивать антиалиасинг-фильтрацию с частотой среза ниже половины частоты дискретизации. Для анализа динамики подвески при прохождении поворотов и наезда на неровности достаточно частоты опроса 500–1000 Гц, что исключает искажения при резких изменениях положения колеса.

Перед подачей сигнала на АЦП рекомендуется использовать буферный усилитель с низким уровнем шума, чтобы минимизировать погрешности от сопротивления датчика и внешних помех. При выборе АЦП важно учитывать интервал времени преобразования – задержка свыше 1 мс может привести к потере критически важных данных при телеметрии в реальном времени.

После цифрового преобразования значения сигналов могут быть напрямую использованы для расчёта кинематики подвески, корректировки демпфирующих характеристик и адаптивного изменения клиренса в зависимости от дорожных условий и тактических задач гонки.

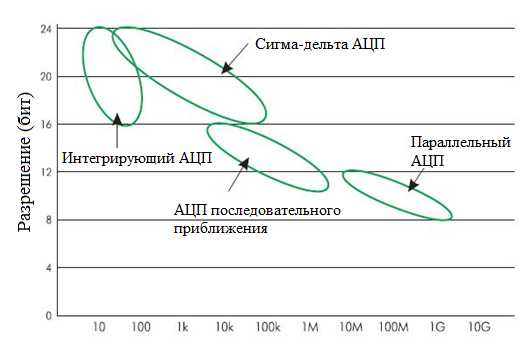

Передача данных о давлении в шинах в цифровой форме

Описание концентрируется на практических требованиях к оцифровке, передаче и верификации данных давления в шинах гоночного болида. Упор – точность, задержка, устойчивость к помехам и простота калибровки.

• Тип датчика: пьезорезистивный или MEMS-прессор. Требуемый диапазон измерения – минимум 0–500 кПа (0–5 бар) с точностью целевого бюджета ±1% полной шкалы или ±2 кПа, в зависимости от регламента.
• Аналого-цифровое преобразование (АЦП):
  • Разрядность: минимум 12 бит; предпочтительно 16 бит при использовании внешнего АЦП для снижения квантозащумлённости и упрощения температурной коррекции.
  • Входной интерфейс: ratiometric для мостовых (strain gauge) сенсоров – измерять отношение сигнала к опорному питанию, чтобы компенсировать колебания питания.
  • Преобразование и усиление: предусмотреть PGA с коэффициентом 1–64 и возможность установки входного диапазона под фактическое выходное напряжение датчика для максимизации разрешающей способности.
  • Антиалиасинг: аналоговый НЧ-фильтр с частотой среза fc = 0.5 × f_sampling. Для f_sampling = 10 Гц – fc ≈ 5 Гц; при необходимости быстрого обнаружения событий использовать fc = 20–50 Гц и f_sampling ≥ 100 Гц на внутреннем буфере.
  • Техника повышения точности: 4×–8× оверсэмплинг с цифровой фильтрацией для снижения шума и повышения эффективной разрядности.
• Частота выборки и пакетирование:
  • В нормальном режиме: внутренняя частота измерений 5–10 Гц, телеметрия – 1–5 пакетов в секунду (в зависимости от полёта/регламента) для экономии радиочастотного ресурса и батареи.
  • Для обнаружения отказа/утечки: переход в режим тревоги с частотой ≥10 Гц и немедленной отправкой тревожного пакета.
  • Буферизация: кольцевой буфер на 1–2 секунды при частоте высокой выборки для последующего оффлайн-анализа или передачи через CAN при восстановлении связи.
• Формат цифрового пакета (рекомендуемая структура):
  1. Byte0: ID колеса (0–3).
  2. Byte1–Byte2: давление (16-бит, масштаб 0..65535 → 0..500 кПа). Пример кодирования: raw = round(pressure_kPa / 500 * 65535).
  3. Byte3: температура (8-бит, смещение −40..+215 °C, код = round((T+40)/255*255)).
  4. Byte4: уровень батареи / питание (8-бит, 0–5 V → 0..255).
  5. Byte5: флаги состояния (бит0 – тревога давления, бит1 – низкая батарея, бит2 – ошибка датчика и т.д.).
  6. Byte6–Byte7: CRC16 или контрольная сумма для целостности.

  Пример: 0x01 | 0x7A 0x2C | 0x5A | 0xC8 | 0x02 | CRC16

• Шина передачи и интерфейсы:
  • Внутрикроватная/коробочная интеграция: CAN/CAN-FD предпочтителен для низкой задержки и стойкости к помехам; стандартный CAN-пакет вмещает 8 байт – при необходимости перейти на CAN-FD или разбивать данные на несколько фреймов.
  • Беспроводная телеметрия: использовать короткозамедлительные протоколы с повторной передачей и подтверждением при возможных потерях пакетов; предусмотреть приемник с diversity-антенной и ограничение времени ожидания подтверждения ≤100 мс по умолчанию.
  • Безопасность и контроль ошибок: CRC16 в пакете, последовательный номер пакета (wrap), таймауты повторной передачи и детектирование одинаковых последовательностей для защиты от «застревания» данных.
• Калибровка и температурная компенсация:
  • Двухточечная калибровка на заводе: 100 кПа и 300 кПа – сохранять коэффициенты масштаба и смещения в EEPROM датчика.
  • Температурная коррекция: хранить полиномиальные коэффициенты (обычно линейный + квадратичный член). Встраиваемая калибровка по температуре должна применяться до упаковки в цифровой пакет.
  • План регулярной проверки: контроль калибровки каждые 50–100 часов эксплуатации или после удара/замены шины.
• Требования к задержке и точности:
  • Целевая задержка «датчик → пилот/лог» (end-to-end) ≤100 мс в нормальном режиме; при тревоге – ≤50 ms для немедленного оповещения.
  • Погрешность после калибровки: ≤±1% полного диапазона; временная стабильность ±0.5% за температуру от −10 до +120 °C.
• Диагностика и верификация:
  • Сервисы самопроверки: при включении – автотест ADC/датчика (кратковременная серия измерений для оценки шума и смещения).
  • Метрики связи: подсчёт пропущенных пакетов, среднее время задержки, процент CRC-ошибок – логировать и отображать в телеметрии команды.
  • Режимы отладки: raw-данные давления/температуры через отдельный канал CAN с частотой ≥50 Гц для пост-пит-анализов и совпадения с телеметрией шиномонтажа.
• Практические рекомендации по реализации:
  1. Использовать внешний 16-бит ΔΣ-АЦП для критичных каналов давления, встроенный микроконтроллер – только для агрегации и связи.
  2. Проектировать плату с развязкой аналоговой и цифровой земли, минимизировать длину дорожек от сенсора до АЦП и обеспечить экранирование при беспроводной передаче.
  3. Тестировать систему в диапазоне температур и на механические вибрации, имитирующие реальные гоночные условия; результаты тестов сохранять и использовать для коррекции коэффициентов компенсации.

Кратко: 16-битное оцифровывание с PGA, антиалиасингом и оверсэмплингом; пакет с 압pressure, temp, status и CRC; CAN/CAN-FD или надёжная беспроводная связь; калибровка и температурная компенсация – ключ к точности и быстрому реагированию в гоночных условиях.

Использование АЦП для контроля температуры тормозных дисков

Для измерения температуры тормозных дисков в болидах применяются инфракрасные датчики или термопары, выдающие аналоговый сигнал. АЦП преобразует этот сигнал в цифровое значение с высокой частотой дискретизации, что позволяет фиксировать быстрые изменения теплового состояния при торможении и разгоне.

Разрешающая способность АЦП в данном применении должна обеспечивать точность не хуже ±1°C при диапазоне измерений до 1000°C. Для снижения погрешности важно учитывать коэффициент нелинейности датчика и калибровать систему под конкретный состав материала диска и условия гонки.

Полученные цифровые данные передаются в бортовой компьютер, где алгоритмы анализируют скорость нагрева и остывания дисков. При выявлении критических температурных значений, например свыше 900°C, система может скорректировать баланс тормозных усилий или предупредить пилота через телеметрию.

Для минимизации задержек используется многоканальная схема АЦП с параллельным опросом всех колес. Это позволяет синхронно отслеживать температурные градиенты и предотвращать неравномерный износ тормозных элементов.

Цифровой анализ показаний топливной системы

Аналоговые сигналы от датчиков давления, расхода и температуры топлива преобразуются АЦП в цифровой формат с разрядностью не менее 12 бит. Такая точность позволяет регистрировать колебания давления в диапазоне 0,05 бар и отслеживать мгновенные изменения расхода с погрешностью до 1%.

Данные с АЦП поступают в блок управления двигателем, где алгоритмы фильтрации исключают шумы, возникающие из-за вибраций и электромагнитных помех. Применение скользящего среднего и адаптивных фильтров позволяет выделить реальные изменения параметров, влияющих на работу топливных форсунок.

При обнаружении падения давления ниже критического уровня система автоматически корректирует длительность импульсов впрыска, предотвращая обеднение смеси и риск детонации. Кроме того, цифровой анализ помогает выявлять микропротечки в магистралях: быстрые пики расхода при стабильной нагрузке служат сигналом для диагностического модуля.

Рекомендовано использовать высокочастотную дискретизацию (не менее 5 кГц) для регистрации динамических процессов при резком разгоне и торможении. Это обеспечивает точную оценку эффективности топливного насоса и регулятора давления, а также позволяет прогнозировать ресурс фильтрующих элементов.

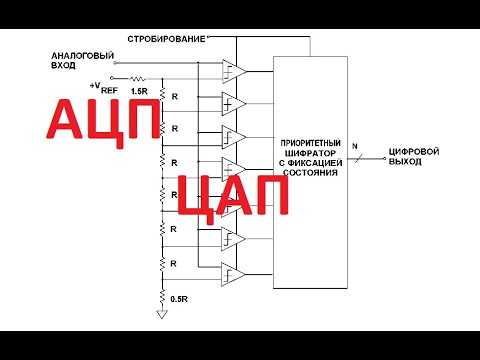

Роль АЦП в обработке телеметрии двигателя

Аналого-цифровые преобразователи фиксируют значения сигналов от датчиков температуры охлаждающей жидкости, давления масла, положения дроссельной заслонки и вибраций блока цилиндров. Преобразование этих сигналов в цифровой формат позволяет бортовому процессору синхронно анализировать до нескольких сотен параметров в секунду с разрешением, достаточным для выявления микроскопических отклонений в работе узлов.

Для минимизации задержек используются высокоскоростные АЦП с частотой выборки свыше 100 кГц и разрядностью не менее 12 бит, что обеспечивает точность расчётов при высоких оборотах двигателя. Полученные данные передаются в систему телеметрии, где алгоритмы фильтрации устраняют шумы, а вычислительные модули строят прогнозы по нагрузке, температурным режимам и вероятности детонации.

Оптимальная конфигурация АЦП включает настройку диапазона входного напряжения под конкретный тип датчиков, использование экранированных кабелей для подавления электромагнитных помех и калибровку перед каждым этапом соревнований. Такой подход обеспечивает стабильную и достоверную передачу данных для корректировки топливоподачи, угла опережения зажигания и управления системами охлаждения в режиме реального времени.

Калибровка АЦП под условия гоночной трассы

Точная калибровка аналогово-цифрового преобразователя (АЦП) критична для корректной интерпретации данных с датчиков в условиях гоночной трассы, где динамика параметров изменяется мгновенно и требует минимальных задержек.

Основные этапы калибровки включают:

• Выбор опорного напряжения: Использование стабильного источника опорного напряжения с отклонением менее ±0,01% минимизирует систематические ошибки при преобразовании сигнала.
• Температурная компенсация: Проведение калибровки при температурных условиях, близких к реальным на трассе (от -10°С до +60°С), учитывая тепловое дрейфование компонентов АЦП и сенсоров.
• Настройка разрешения и частоты дискретизации: Оптимизация параметров АЦП под тип датчика – например, для высокочастотных датчиков давления устанавливается частота дискретизации не менее 10 кГц, а разрешение не ниже 12 бит.
• Проверка линейности: Проверка и корректировка коэффициентов преобразования по эталонным сигналам на нескольких контрольных точках в диапазоне измеряемых значений.
• Минимизация шумов и помех: Применение экранирования и фильтрации сигналов до АЦП, а также использование усредняющих алгоритмов для снижения случайных ошибок.

Рекомендуется проводить повторную калибровку после каждого заезда или при изменении погодных условий, чтобы адаптировать работу АЦП к изменяющимся факторам трассы и обеспечить достоверность телеметрии.

Использование автоматизированных систем калибровки с обратной связью от центрального блока управления повышает точность и скорость настройки, что критично при ограниченном времени между сессиями.

Скорость отклика АЦП в динамике гонки

В гоночном болиде скорость отклика аналого-цифрового преобразователя (АЦП) напрямую влияет на качество телеметрии и оперативность управления. Среднее время преобразования современных АЦП для гоночных систем составляет от 1 до 5 микросекунд, что позволяет фиксировать изменения параметров с частотой свыше 200 кГц. Для контроля критически важных датчиков, таких как давление топлива и обороты двигателя, рекомендуется использовать АЦП с временем отклика не более 2 мкс, что минимизирует задержки в обработке сигнала.

Выбор АЦП с высокой скоростью преобразования требует сбалансированного подхода к шумоустойчивости и разрешающей способности. Часто в гоночных системах применяют 12-14 битные АЦП с максимально быстрым входным фильтром, обеспечивающим стабильность сигнала без задержек. Повышение частоты дискретизации выше 500 кГц для отдельных каналов целесообразно только при анализе вибраций или ударных воздействий, где критична каждая микросекунда.

Рекомендуется интегрировать АЦП с низкой задержкой в цепь сбора данных с минимальным количеством промежуточных буферов и обработчиков. Программные алгоритмы должны учитывать постоянную временную метку сигнала, чтобы компенсировать задержки при многоканальном опросе. Синхронизация АЦП с тактовыми генераторами контроллера позволяет оптимизировать время сэмплирования, снижая риск потери данных в пиковых режимах работы двигателя.

В условиях гонки, когда параметры меняются мгновенно, задержка в 10 микросекунд способна исказить реальное состояние системы и привести к неверным решениям системы управления. Поэтому внедрение АЦП с минимальным временем конверсии и программной оптимизацией чтения данных является обязательным условием для достижения максимальной точности и скорости реакции гоночного болида.

Диагностика неисправностей по данным АЦП

Аналогово-цифровой преобразователь (АЦП) в гоночном болиде служит ключевым источником данных для оперативного выявления неисправностей. Сигналы от датчиков с низким уровнем шума и высокой точностью позволяют фиксировать отклонения параметров в реальном времени.

Например, нестабильные колебания напряжения на выходе датчика температуры двигателя, зарегистрированные АЦП с частотой свыше 1 кГц, указывают на возможные проблемы в системе охлаждения – повреждение термодатчика или нарушение циркуляции жидкости. Снижение разрешающей способности АЦП до 12 бит и выше повышает точность обнаружения таких аномалий до 0,1 °C.

Изменения сигналов давления масла, измеряемых с помощью АЦП с частотой дискретизации не менее 500 Гц, позволяют определить засоры масляных каналов или неисправность масляного насоса. Анализ динамики цифровых значений с использованием пороговых значений и фильтров позволяет выявлять критические отклонения без ложных срабатываний.

При диагностике электрических цепей датчиков важно отслеживать постоянные смещения сигнала и превышение максимально допустимых диапазонов АЦП. Такие данные свидетельствуют о повреждениях проводки, окислении контактов или сбоях в блоке управления. Использование алгоритмов контроля целостности сигнала на основе АЦП снижает время реагирования на неисправность до миллисекунд.

Рекомендуется интегрировать АЦП с системой телеметрии, позволяющей в реальном времени передавать диагностические данные в боксы для анализа инженерами. Это обеспечивает своевременное принятие решений по корректировке параметров и предотвращению аварий.

Вопрос-ответ:

Какая основная функция АЦП в системе управления гоночным болидом?

АЦП преобразует аналоговые сигналы от датчиков — например, температуры, давления или оборотов — в цифровой формат, понятный электронному блоку управления. Это позволяет контроллеру быстро и точно анализировать состояние болида и корректировать работу двигателя и других систем для оптимальной производительности на трассе.

Как скорость преобразования АЦП влияет на работу гоночного автомобиля?

Скорость преобразования напрямую влияет на оперативность системы управления. Чем быстрее АЦП обрабатывает сигналы, тем точнее и своевременнее можно принимать решения по регулировке параметров двигателя и подвески. Медленное преобразование может привести к задержкам и потере критически важной информации, что негативно скажется на динамике и безопасности болида.

Почему точность АЦП имеет значение при сборе данных с сенсоров на гоночном болиде?

Точность определяет, насколько правильно цифровое значение отражает реальное физическое состояние. Высокая точность позволяет минимизировать ошибки в данных, что важно для точной настройки двигателя и других систем. Низкая точность может привести к неверным расчетам и, как следствие, ухудшению характеристик или даже к поломкам из-за неправильных команд управления.

Какие типы неисправностей можно выявить с помощью анализа данных АЦП в реальном времени?

Анализ цифровых сигналов помогает обнаружить аномалии, например, резкие скачки или нестабильность показаний датчиков температуры, давления масла, положения дросселя. Это может свидетельствовать о неисправностях в сенсорах, нарушениях электропроводки или проблемах в самом оборудовании болида. Раннее выявление таких сбоев позволяет своевременно принять меры и избежать серьезных поломок во время гонки.
