Звукосниматель – это преобразователь, передающий колебания струн гитары в электрический сигнал. Основной элемент конструкции – катушка из тонкой медной проволоки, обмотанная вокруг постоянного магнита. При колебании металлической струны в магнитном поле возникает переменный ток, который и передаётся на усилитель.
Существует два основных типа звукоснимателей: магнитные и пьезоэлектрические. Первые применяются преимущественно в электрогитарах и делятся на синглы (single coil) и хамбакеры (humbucker). Синглы дают яркое, детализированное звучание, но уязвимы к наводкам. Хамбакеры содержат две катушки с противоположной полярностью, что снижает уровень шума и усиливает выходной сигнал.
Пьезоэлементы работают иначе – они фиксируют механические вибрации корпуса гитары. Этот тип часто используют в акустических гитарах, особенно в сценических моделях, благодаря точной передаче тембра дерева. Однако пьезозвукосниматели требуют предусилителя (пьезо-предусилителя) с высоким входным сопротивлением.
Выбор звукоснимателя влияет не только на тембр, но и на динамику, уровень шума, чувствительность к атаке. Рекомендуется подбирать тип и модель с учётом конструкции инструмента, жанра и способа игры. Например, для джаза эффективны хамбакеры с низким выходом, а для металла – высокоомные модели с керамическими магнитами.
Что улавливает звукосниматель: колебания струн и их преобразование
Звукосниматель улавливает исключительно механические колебания металлических струн, возникающие при их возбуждении медиатором, пальцем или слайдом. Эти колебания – результат изменений положения струны в магнитном поле, созданном постоянным магнитом внутри звукоснимателя.
Магнит окружён обмоткой из тонкой медной проволоки (в пассивных звукоснимателях число витков обычно составляет от 5000 до 8000). Когда струна колеблется, она модулирует магнитное поле, создавая в обмотке переменный ток – именно он и является электрическим сигналом, соответствующим звуку.
Частота колебаний струны определяет высоту ноты. Например, открытая струна «ми» шестой струны колеблется с частотой около 82,41 Гц. Амплитуда колебаний влияет на уровень выходного сигнала: чем сильнее возбуждение струны, тем выше напряжение, генерируемое катушкой.
Разные участки струны колеблются с различной интенсивностью. Ближе к бриджу колебания слабее, но содержат больше высоких частот; ближе к грифу – амплитуда выше, звук мягче. Именно поэтому положение звукоснимателя влияет на характер сигнала.
Индукция работает только с ферромагнитными струнами (стальные, никелевые). Нейлон или бронза не вызывают нужного отклика в магнитном поле, поэтому не подходят для электрогитар с магнитными звукоснимателями.
Активные звукосниматели используют тот же физический принцип, но дополнительно оснащаются предусилителем. Это позволяет уменьшить количество витков катушки, снизив индуктивность и уровень шума, одновременно сохранив чувствительность к колебаниям струны.
Разница между магнитными и пьезоэлектрическими звукоснимателями
Магнитные звукосниматели устанавливаются на электрогитарах и работают на основе электромагнитной индукции. В них используется катушка провода и постоянный магнит. Когда металлическая струна колеблется в магнитном поле, возникает переменный ток, преобразуемый в аудиосигнал. Эти датчики чувствительны к материалу и толщине струн, но не улавливают вибрации корпуса инструмента.

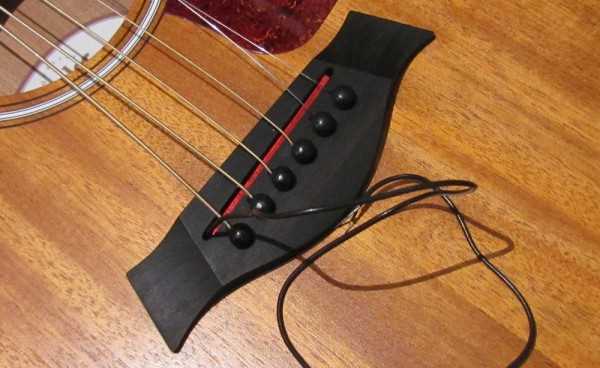

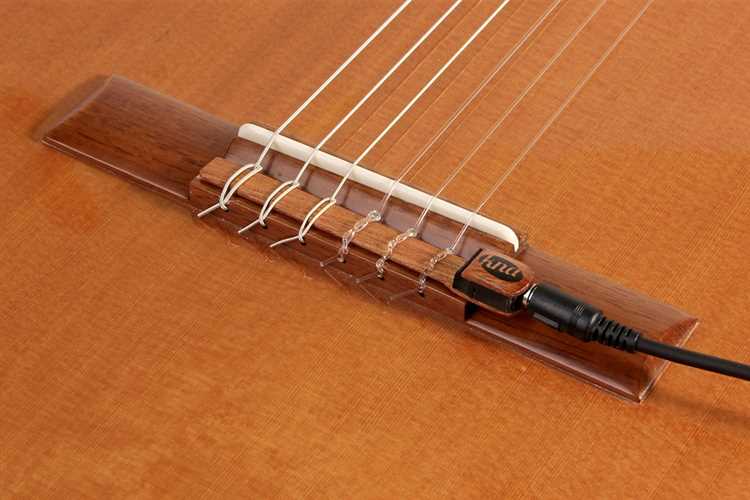

Пьезоэлектрические звукосниматели применяются на акустических гитарах и фиксируют механические колебания непосредственно с деки или подставки. Они используют пьезокристаллы, вырабатывающие электрический заряд при деформации. Такие датчики не зависят от типа струн и передают нюансы атаки и динамики игры, но могут требовать предусилителя для согласования с усилителями или звуковыми картами.
- Магнитные звукосниматели не работают с нейлоновыми струнами, пьезо – совместимы с любыми.
- Пьезо фиксируют резонанс корпуса, магнитные – только колебания струн в магнитном поле.
- Магнитные менее чувствительны к касаниям и шумам, пьезо улавливают даже посторонние вибрации (удары, скольжение пальцев).
- Пьезо датчики часто требуют буферизации сигнала (активной электроники) из-за высокого импеданса.
- Магнитные звукосниматели имеют характерный окрас звучания, связанный с типом магнита (Alnico, керамика) и количеством витков катушки.
Для насыщенного и контролируемого звучания на сцене с акустической гитарой предпочтительнее пьезоэлементы. Для плотного электрического тембра с возможностью использовать эффекты – магнитные звукосниматели.
Как конструкция звукоснимателя влияет на звук: количество витков, магниты, сердечник
Количество витков катушки напрямую влияет на выходной сигнал и частотный отклик. При увеличении числа витков возрастает индукция, что усиливает выходной уровень, но одновременно сужает полосу пропускания. Это приводит к приглушению высоких частот и акценту на средних. Например, стандартные синглы Fender имеют около 7600 витков, в то время как высокоомные хамбакеры Gibson – более 9000.
Тип магнита определяет спектральный характер звука. Магниты Alnico II дают мягкое и округлое звучание, в то время как Alnico V обеспечивают более яркий тон с выраженными верхами. Керамические магниты отличаются высоким выходом и агрессивной атакой, что востребовано в метал-ориентированных звукоснимателях. Alnico IV балансирует между насыщенностью и детализацией, подходя для блюза и рок-н-ролла.
Сердечник влияет на фокусировку магнитного поля и, как следствие, на детализацию звучания. В традиционных синглах используется шестиполюсная конструкция с отдельными магнитами под каждой струной – это даёт яркий и «прозрачный» звук. В хамбакерах применяется стальной сердечник и магнит, расположенный под катушками – такое решение делает сигнал плотнее и уменьшает паразитные шумы. Использование металлических пластин (blade-style) улучшает захват колебаний при бендах и игре с вибрато.
Комбинация всех трёх компонентов должна подбираться под стиль игры и желаемый тон. Увеличение витков и использование керамики подойдёт для хай-гейна, в то время как умеренное число витков с Alnico II и индивидуальными полюсами будет предпочтительнее для чистого звучания и динамичного фразирования.
Пассивные и активные звукосниматели: в чём различие и как выбрать
Пассивные звукосниматели не требуют питания и используют только индукцию для преобразования колебаний струн в электрический сигнал. В большинстве случаев это катушка с магнитом, где вибрация струны возбуждает ток. Такие датчики характерны для классических моделей Fender и Gibson. Они дают тёплый, динамичный звук с естественными гармониками, но чувствительны к наводкам и потере высоких частот при использовании длинных кабелей.
Активные звукосниматели оснащены встроенным предусилителем и работают от батарейки (обычно 9 В). За счёт высокого выходного сигнала и низкого сопротивления они устойчивы к помехам и сохраняют частотный баланс даже при длинных проводах. Активные модели, например EMG 81, популярны в тяжёлой музыке из-за агрессивной атаки и сжатого звучания. Однако они менее отзывчивы к нюансам игры и требуют контроля за уровнем заряда батареи.
Выбор зависит от задач: для джаза, блюза и классического рока подойдут пассивные модели с ярко выраженной динамикой и богатой палитрой тембров. Для метала, альтернативы и сценического использования – активные, с высокой отдачей и стабильностью. Если гитара используется в студии, лучше учитывать шумовой порог помещения: активные звукосниматели минимизируют фоновый шум. Важно также учитывать совместимость с педалями: активный сигнал может перегружать вход некоторых аналоговых эффектов.
Расположение звукоснимателя: как влияет положение относительно струн
Положение звукоснимателя вдоль длины струны напрямую определяет характер звучания гитары. Чем ближе датчик установлен к бриджу, тем меньше амплитуда колебаний струны в этой зоне, что приводит к более яркому, резкому и сфокусированному тону с выраженными высокими частотами. Такое размещение часто используется для ритм-партий в жанрах с плотной атакой, включая метал и панк.
Звукосниматель, расположенный ближе к грифу, улавливает более широкие колебания струны. Это создаёт тёплый, округлый и насыщенный низкими частотами звук. Такое размещение предпочтительно для соло, джазовых и блюзовых партий, где требуется мягкость и выразительность.
Среднее положение между бриджем и грифом обеспечивает сбалансированное звучание с умеренной атакой и хорошей читаемостью. Оно подходит для универсального использования и часто применяется в конфигурациях с двумя или тремя датчиками.
Даже смещение на несколько миллиметров может изменить тембр. Например, при установке хамбакера ближе к грифу уменьшается уровень верхних частот, в то время как смещение к бриджу делает звук более жёстким и сухим. На стратокастерах можно заметить, что наклон бриджевого сингла по направлению к струне «ми» первой акцентирует высокие частоты и подчёркивает атаку, особенно на перегрузе.
Оптимальное размещение зависит от задач исполнителя и желаемого тембра. Правильный выбор позиции звукоснимателя – это не вопрос вкуса, а инструмент точной настройки звучания.
Выбор звукоснимателя под стиль игры: от джаза до металла
Для джаза предпочтительны хамбакеры с теплым, гладким звучанием и низким уровнем шума. Они обеспечивают плотный бас и мягкие средние частоты, что важно для чистоты аккордов и мелодических линий. Идеальны модели с низкой выходной мощностью, такие как Gibson Classic ’57 или Seymour Duncan Jazz.
Блюз требует баланс между яркостью и насыщенностью. Синглы с алнико-магнитами обеспечивают прозрачность и отзывчивость при игре пальцами и медиатором. Fender Vintage Noiseless и Seymour Duncan SSL-1 отлично подойдут для этой задачи.
Для рока важен широкий динамический диапазон и возможность выражать агрессию через гитару. Звукосниматели с высоким выходом, например, хамбакеры Seymour Duncan JB или EMG 81, создают мощный и плотный сигнал с четкой атакой, что облегчает работу с перегрузом и дисторшном.
Металлические стили требуют максимально насыщенного и агрессивного звучания. Активные звукосниматели с высоким коэффициентом усиления и низким уровнем шума, такие как EMG 81/85 или Fishman Fluence Modern, обеспечивают резкость и детальность даже на экстремальных уровнях перегруза.
Функция эквализации встроенных звукоснимателей и расположение (ближний или дальний к мосту) также влияют на характер звука. Для чистоты и звонкости выбирайте синглы у грифа, для агрессии и яркости – хамбакеры у моста.
Подключение звукоснимателя к гитарной электронике и усилителю
Основные этапы подключения:
- Подключение к потенциометрам громкости и тона. Сигнал с «горячего» провода подается на вход потенциометра громкости, который регулирует уровень сигнала.
- Заземление. «Земля» звукоснимателя соединяется с общим проводом корпуса гитары, что минимизирует электромагнитные наводки и шумы.
- Переключатели. В случае нескольких звукоснимателей используется переключатель (селектор), который соединяет выход выбранного звукоснимателя с выходом гитары.
- Выходной разъем. От выхода электроники сигнал поступает к стандартному 1/4″ джеку, к которому подключается кабель для усилителя.
Для пассивных звукоснимателей сопротивление входа усилителя должно быть высоким (не ниже 1 МОм), чтобы сохранить динамический диапазон и частотный отклик. Активные звукосниматели требуют подачи питания (обычно 9 В), а также могут иметь встроенный предусилитель, что требует дополнительного соединения и учета полярности.
Рекомендуется использовать экранированный кабель для подключения между звукоснимателем и электроникой, а также между гитарой и усилителем. Все соединения должны быть выполнены пайкой, чтобы обеспечить надежность и минимальное сопротивление.
Основные признаки неисправного звукоснимателя и способы диагностики
Первый признак неисправности звукоснимателя – отсутствие сигнала или его значительное ослабление при игре. Если громкость на усилителе максимальная, а звук очень тихий или искажённый, это указывает на разрыв цепи или повреждение катушки.
Посторонние шумы – скрипы, треск или жужжание – свидетельствуют о проблемах с экранировкой, заземлением или коррозией контактов. Для диагностики нужно проверить разъем и пайку на предмет окисления и надежности соединений.
Изменение тембра, резкое снижение высоких или низких частот говорит о нарушении магнитных свойств или целостности обмоток. Измерение сопротивления мультиметром должно показывать значение в пределах типового для данного типа звукоснимателя (например, 6-15 кОм для синглов или 8-16 кОм для хамбакеров). Значительное отклонение от нормы указывает на короткое замыкание или обрыв.
При подозрении на механические повреждения стоит осмотреть магнит и катушку на наличие трещин и деформаций. Визуальный осмотр может выявить смещение магнитов или разрушение намотки.
Использование осциллографа позволяет увидеть форму выходного сигнала при извлечении звука со струн. Нестабильный или сильно искаженный сигнал укажет на внутренние повреждения или неисправности в обмотке.
Вопрос-ответ:
Что такое звукосниматель на гитаре и зачем он нужен?
Звукосниматель — это устройство, которое преобразует колебания струн гитары в электрический сигнал. Этот сигнал затем можно усилить и обработать, чтобы получить звук через усилитель или акустическую систему. Звукосниматели делают возможным использование гитары в электронной музыке и позволяют менять тембр звучания.
Как устроен и работает звукосниматель на электрогитаре?
В большинстве звукоснимателей на электрогитаре используются магниты и катушки с проволокой. Магнит создаёт магнитное поле вокруг струн, и при их вибрации меняется магнитное поле. Эти изменения индуцируют электрический ток в катушках — это и есть электрический сигнал, который затем усиливается и выводится на динамик. Различные виды звукоснимателей имеют свои особенности в конструкции и звучании.
Почему звукосниматели бывают разных типов и как это влияет на звук?

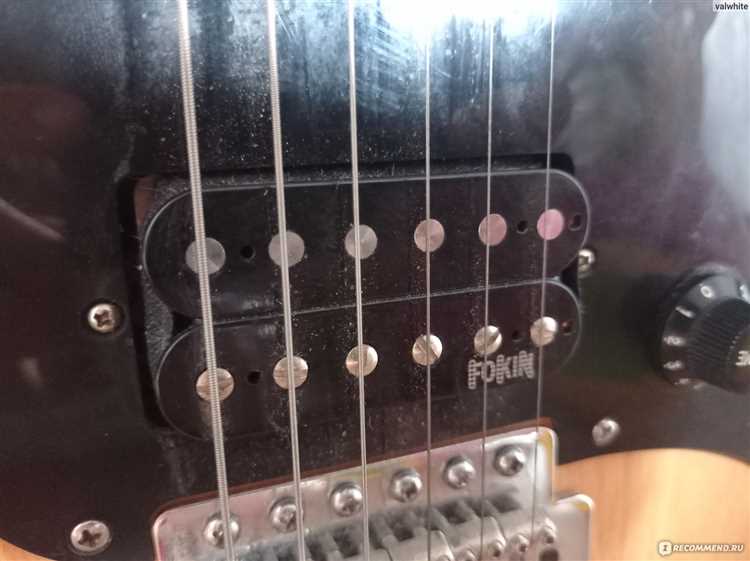

Основные типы звукоснимателей — это синглы (single-coil) и хамбакеры (humbuckers). Синглы имеют один магнит с катушкой, обеспечивая яркий и чёткий звук с некоторым шумом. Хамбакеры состоят из двух катушек, включённых так, чтобы уменьшить фоновый шум, при этом их звук более густой и мощный. Выбор типа влияет на характер звучания и уровень шумов.
Можно ли самостоятельно установить или заменить звукосниматель на гитаре?
Установка или замена звукоснимателя требует определённых навыков и инструмента, таких как паяльник, отвёртки и мультиметр. Нужно аккуратно снять старый звукосниматель, правильно подключить новый, соблюдая полярность и расположение проводов, чтобы избежать коротких замыканий и проблем со звуком. Если опыта нет, лучше обратиться к специалисту, чтобы не повредить гитару.
Как ухаживать за звукоснимателем и как продлить срок его службы?
Звукосниматели чувствительны к пыли, влажности и механическим повреждениям. Рекомендуется периодически очищать корпус гитары и область вокруг звукоснимателя мягкой тканью, избегать попадания влаги внутрь. Также важно следить за состоянием проводки и креплений. Правильное хранение инструмента в сухом месте поможет сохранить стабильную работу устройства на длительное время.
Как работает звукосниматель на гитаре и почему он важен для звучания инструмента?
Звукосниматель — это устройство, установленное на гитаре, которое преобразует колебания струн в электрический сигнал. Обычно он содержит магнит и катушку с проводом. Когда струна вибрирует, она изменяет магнитное поле, что вызывает электрический ток в катушке. Этот сигнал затем передается на усилитель, позволяя получить звук гитары через колонки. От качества и конструкции звукоснимателя зависит характер звука — например, яркость, насыщенность или теплоту тембра. Разные типы звукоснимателей (одинарные катушки, хамбакеры) дают различное звучание, что позволяет музыкантам выбирать подходящий вариант для своего стиля.
