Разборка заднего колеса электросамоката Carmega Raven необходима для выполнения технического обслуживания, замены тормозных колодок или ремонта мотор-колеса. В модели Carmega Raven заднее колесо оснащено бесколлекторным двигателем и интегрированной тормозной системой, что требует аккуратного подхода и точного соблюдения последовательности действий.
Для работы понадобятся ключи на 15 и 17 мм, шестигранники 3 и 5 мм, а также плоская отвертка. Перед началом следует отключить аккумулятор и убедиться в отсутствии напряжения, чтобы избежать повреждений электроники и травм.
Особое внимание уделяется разъединению электрических разъемов мотора и сохранению уплотнителей, предотвращающих попадание влаги внутрь механизма. Правильная маркировка деталей облегчит последующую сборку и снизит риск ошибок.
Подготовка инструментов и рабочей зоны для снятия заднего колеса
Для демонтажа заднего колеса Carmega Raven необходим набор инструментов: шестигранники на 4 мм и 5 мм, гаечный ключ на 15 мм, плоская отвертка и пассатижи с тонкими губками. Рекомендуется иметь под рукой тряпку для защиты корпуса самоката от царапин и ёмкость для мелких деталей.
Рабочее место должно быть ровным и освещённым, предпочтительно использовать устойчивую столешницу или верстак. Поверхность желательно застелить нескользящим материалом, чтобы избежать смещения компонентов и повреждений. Перед началом работы отключите питание самоката и снимите аккумулятор для предотвращения случайного включения.
Подготовьте место для аккуратного размещения снятых деталей, это упростит сборку и минимизирует риск потери мелких элементов. Обязательно проверьте исправность инструментов и убедитесь, что они подходят по размеру для крепёжных элементов модели Carmega Raven.
Пошаговое снятие заднего колеса с осью и тормозным механизмом
-
Отключите электросамокат от питания и поставьте его на устойчивую поверхность, чтобы предотвратить падение во время работы.
-
Используйте ключ на 15 мм для откручивания контргайки с обеих сторон задней оси. Для удержания оси применяйте шестигранник на 5 мм, расположенный в конце оси, чтобы избежать проворачивания.
-
Снимите контргайки и аккуратно вытяните ось из корпуса колеса, удерживая колесо с другой стороны. При необходимости слегка постучите пластиковым молотком по оси для её освобождения.
-
Отделите колесо от рамы, при этом тормозной диск останется на оси и в тормозном суппорте. Если диск зафиксирован, проверьте крепление болтов суппорта и при необходимости открутите их шестигранником на 4 мм.
-
Осторожно снимите тормозной суппорт с диска, следя за тем, чтобы не повредить тормозные колодки и проводку датчика скорости (если имеется).
-
Извлеките тормозной диск с оси, если требуется его замена или обслуживание. Для этого открутите крепёжные болты диска (обычно TORX T25).
-
Проверьте состояние подшипников в колесе и при необходимости замените их, выпрессовав старые и запрессовав новые, используя оправку соответствующего диаметра.
-
После выполнения всех операций соберите заднее колесо в обратной последовательности, не забывая затягивать все крепежные элементы с рекомендуемым усилием (обычно 15-20 Н·м для осевой гайки и 5-7 Н·м для болтов суппорта).

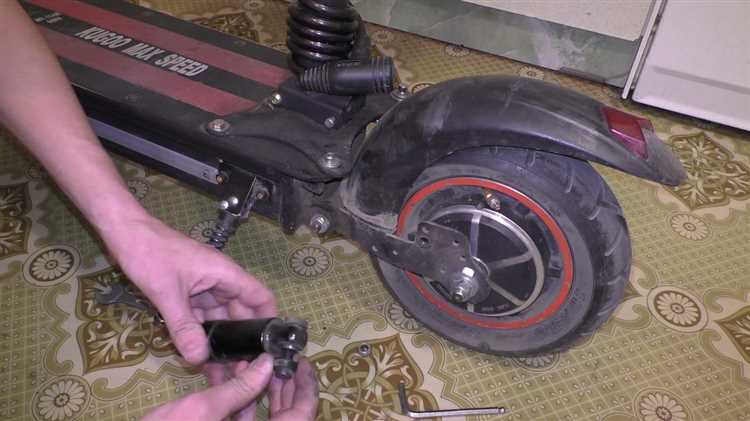

Разбор креплений и отсоединение мотор-колеса от рамы
Для начала снимите защитные накладки с задней части рамы, чтобы получить доступ к крепежным элементам мотор-колеса. Используйте ключ на 15 мм для откручивания гаек на оси колеса. Важно удерживать ось от проворачивания шестигранным ключом на 6 мм с противоположной стороны.
Ослабьте гайки равномерно с обеих сторон, чтобы избежать перекоса колеса. После снятия гаек аккуратно сдвиньте мотор-колесо в сторону, чтобы освободить ось из посадочных отверстий рамы.
Далее отсоедините разъемы электропроводки, идущие от мотор-колеса к контроллеру. Для этого нажмите фиксатор на разъеме и потяните его прямо, избегая рывков и перекосов.
Если присутствует тормозной механизм, открутите крепления к раме ключом на 10 мм и аккуратно снимите тормозной диск с оси вместе с мотор-колесом.
После отсоединения всех креплений и проводов мотор-колесо можно полностью снять с рамы. Проверяйте состояние уплотнительных колец на оси и при необходимости заменяйте их перед повторной сборкой.
Снятие тормозного диска и разбор тормозной системы
Для демонтажа тормозного диска потребуется шестигранный ключ на 4 мм и ключ на 13 мм. Сначала фиксируем колесо, чтобы оно не проворачивалось. Отвинчиваем болты крепления диска к ступице, обычно их 6, выкручивать следует по крестовой схеме, чтобы избежать деформации.
После снятия диска аккуратно осматриваем его поверхность на наличие износа и деформаций. Для разборки тормозного механизма потребуется снять суппорт. Он крепится двумя болтами с внутренним шестигранником, выкручиваем их полностью.
Суппорт аккуратно отводим в сторону, не нарушая целостности тормозного шланга. При необходимости можно использовать пластиковую стяжку для крепления суппорта к раме, чтобы не создавать напряжение на тормозной шланг.
Далее извлекаем тормозные колодки. Для этого сжимаем пружины фиксаторов и аккуратно вытаскиваем колодки из суппорта. Проверяем состояние фрикционной поверхности колодок и при наличии значительного износа заменяем их.
Осматриваем поршни суппорта на предмет загрязнений и повреждений. Для очистки используйте специальный тормозной очиститель и мягкую щетку. При необходимости поршни можно аккуратно выдавить с помощью подходящего инструмента для проведения обслуживания.
Перед сборкой проверяем и смазываем направляющие суппорта специальной тормозной смазкой. Устанавливаем колодки на место, затем закрепляем суппорт на раме, закручивая болты с необходимым моментом затяжки, обычно около 15 Нм.
Тормозной диск устанавливаем обратно, контролируя правильность положения и равномерно затягивая болты крепления. Завершаем проверкой свободного вращения колеса и отсутствия заеданий со стороны тормозной системы.
Демонтаж аккумуляторного кабеля и электроразъемов заднего колеса
Перед началом демонтажа отключите электросамокат от источника питания и убедитесь, что устройство полностью выключено. Для безопасного доступа к аккумуляторному кабелю снимите защитные крышки заднего колеса, если они установлены.
Аккумуляторный кабель обычно подключён к мотор-колесу через несколько электроразъёмов. Начинайте с аккуратного осмотра места соединения, чтобы определить тип разъёма и фиксацию. В Carmega Raven используются стандартные герметичные разъёмы с защёлками для предотвращения самопроизвольного отсоединения.
Для отсоединения зафиксируйте корпус разъёма одной рукой и аккуратно отожмите защёлку пальцем или небольшим инструментом. Не тяните за провода напрямую, чтобы избежать повреждения контактов и изоляции. После освобождения защёлки плавно разделите разъёмы, удерживая их за корпус.
Если кабель оснащён дополнительной фиксирующей скобой или хомутом, снимите его с помощью плоскогубцев или отвертки, чтобы обеспечить свободу движения и избежать натяжения при дальнейшем демонтаже.
При необходимости запишите или сфотографируйте расположение и цветовую маркировку проводов для корректной последующей сборки. После отсоединения всех разъёмов аккуратно уложите кабель, избегая заломов и излишнего натяжения.
Проверьте целостность контактов и отсутствие окисления. При обнаружении загрязнений используйте специальный очиститель для электроники или изопропиловый спирт.
Завершая демонтаж, убедитесь, что отсоединённые части находятся в безопасном месте, чтобы избежать случайных повреждений или загрязнений.
Проверка состояния деталей и советы по техническому обслуживанию
Осмотрите тормозной диск на наличие трещин, деформаций и износа. Толщина диска должна быть не менее 1,5 мм. При обнаружении задиров или сильного износа замените диск.
Проверьте состояние тормозных колодок. Износ колодок не должен превышать 1,5 мм. При достижении этого значения замените колодки, чтобы избежать повреждения тормозного диска.
Осмотрите подшипники колеса. Они должны вращаться плавно, без люфта и шума. При заедании или скрипе требуется замена или смазка качественным литиевым или силиконовым составом.
Проверьте электрические разъемы и аккумуляторный кабель на наличие окисления, повреждений изоляции и надежность контактов. При плохом контакте или повреждениях замените элементы или тщательно очистите разъемы.
Обратите внимание на целостность обода и шины. Отсутствие трещин и порезов гарантирует безопасность. Давление в шине поддерживайте согласно рекомендациям производителя – 2,5-3,0 атмосферы.
Регулярно очищайте мотор-колесо от пыли и грязи, избегая попадания влаги внутрь корпуса. Для смазки движущихся частей используйте специальные составы для электродвигателей и подшипников.
Проверяйте крепления колеса и тормозного механизма на затяжку. Ослабленные болты и гайки могут привести к повреждениям и ухудшению управляемости.
После сборки проведите тестирование тормозов и вращения колеса под нагрузкой. Любые посторонние звуки или вибрации требуют дополнительной диагностики и корректировки.
Вопрос-ответ:
Какие инструменты нужны для разборки заднего колеса электросамоката Carmega Raven?
Для работы потребуется набор шестигранных ключей, отвертка с крестообразным наконечником, плоская отвертка, а также пассатижи или небольшие разводные ключи. Также полезно иметь тряпку или салфетки для очистки деталей и емкость для мелких болтов, чтобы они не потерялись во время процесса.
Как правильно отсоединить аккумуляторный кабель и электроразъемы заднего колеса?
Перед отсоединением кабелей обязательно отключите электросамокат от питания. Кабель аккуратно отсоединяют, нажимая на фиксирующие защелки разъемов, избегая сильного натяжения проводов. Рекомендуется запомнить или сфотографировать расположение разъемов, чтобы не перепутать при сборке. Если разъемы заедают, стоит аккуратно использовать плоскую отвертку для освобождения защелок.
Можно ли снять тормозной диск самостоятельно и как избежать повреждений?
Снятие тормозного диска возможно при наличии подходящих инструментов и аккуратном подходе. Необходимо открутить крепежные болты равномерно, чтобы избежать деформации диска. После снятия важно проверить состояние поверхности диска на наличие износа или трещин. Рекомендуется хранить болты в отдельной емкости, чтобы избежать их потери и обеспечить правильную установку при сборке.
Как отделить мотор-колесо от рамы без риска повредить электросамокат?
После отключения всех электрических соединений и снятия тормозных элементов следует ослабить крепежные болты, фиксирующие мотор-колесо к раме. Равномерно выкручивайте болты, чтобы избежать перекоса. При отделении колеса не применяйте чрезмерных усилий — если что-то сопротивляется, проверьте, не остались ли неотсоединённые детали или кабели. При необходимости используйте пластиковую лопатку для аккуратного отделения.
Какие признаки указывают на необходимость разборки заднего колеса для обслуживания?
Если возникают посторонние звуки при езде, ухудшается работа тормозов, появляются вибрации или электросамокат теряет мощность, стоит проверить состояние заднего колеса. Также регулярная проверка и очистка от пыли и грязи помогает избежать серьезных повреждений. Разборка нужна при подозрении на износ подшипников, повреждение мотор-колеса или проблемах с электроразъемами.
Какие инструменты нужны для разборки заднего колеса электросамоката Carmega Raven?
Для разборки заднего колеса потребуются: шестигранные ключи (обычно 4 и 5 мм), крестовая отвертка, гаечный ключ на 15 мм для оси, плоская отвертка для аккуратного поддевания деталей, а также мягкая тряпка или коврик для защиты деталей и поверхности во время работы. Рекомендуется иметь небольшой контейнер для крепежа, чтобы не потерять болты и гайки.
Как правильно отсоединить мотор-колесо от рамы электросамоката Carmega Raven без повреждений?
Первым шагом отключите питание и отсоедините аккумуляторный кабель, чтобы избежать короткого замыкания. Затем аккуратно снимите электроразъемы, удерживая разъемы за корпус, а не за провода. После этого ослабьте и снимите крепежные болты, фиксирующие мотор-колесо к раме. Следует работать медленно, чтобы не повредить провода и резьбу. Если колесо трудно снять, проверьте, не остался ли какой-либо фиксатор или дополнительный элемент крепления. После снятия положите колесо на мягкую поверхность для дальнейшей разборки.
