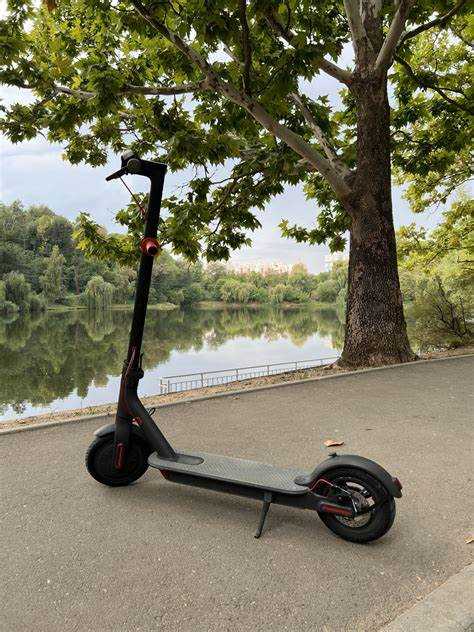

Где в электросамокатах стоит gps

Правильная установка GPS модуля в электросамокате напрямую влияет на точность позиционирования и стабильность работы устройства. Оптимальной зоной считается участок с минимальным экранированием металлическими деталями и доступом к сигналам спутников. Чаще всего это верхняя часть рулевой стойки или область под пластиковыми элементами корпуса.

При размещении внутри корпуса важно учитывать ориентацию антенны – её рабочая плоскость должна быть направлена вверх для максимального приёма сигнала. Размещение вблизи аккумулятора или контроллера нежелательно из-за возможных электромагнитных помех. Для снижения влияния вибраций рекомендуется фиксировать модуль на амортизирующей подложке.

В случае использования модуля с внешней антенной целесообразно вывести её в зону с прямым доступом к открытому пространству, избегая плотных металлических панелей. Это позволит увеличить количество доступных спутников и сократить время холодного старта системы.

Места размещения модуля в рулевой колонке

Наиболее защищённая зона – внутренняя полость под верхней крышкой рулевой колонки, где модуль можно закрепить на алюминиевом основании с помощью термостойкого двустороннего скотча или пластиковых стяжек. Такое расположение снижает риск механических повреждений и сохраняет доступ к разъёмам для обслуживания.

Для уменьшения экранирования сигнала антенну следует направить вверх или в сторону пластиковой части корпуса, избегая плотного прилегания к металлическим стенкам. Оптимальное расстояние от контроллера – не менее 5–7 см, чтобы минимизировать электромагнитные помехи.

При размещении в нижней части рулевой трубы важно предусмотреть влагозащитный кожух класса IP65 и прокладку кабеля по внутреннему каналу без острых перегибов, фиксируя его в точках вибрации.

Размещение модуля в районе аккумуляторного отсека

Оптимальная установка GPS-модуля в зоне аккумуляторного отсека возможна только при обеспечении минимальных электромагнитных помех от силовой электроники. Модуль следует фиксировать на жёстком основании выше уровня батарейных ячеек, чтобы исключить воздействие вибраций и попадание влаги. Для устойчивого приёма сигнала корпус отсека не должен иметь сплошного металлического экранирования в направлении антенны. При использовании литий-ионных сборок рекомендуется располагать антенну на 50–70 мм в стороне от силовых кабелей.

Крепёж выполняется с применением демпферных прокладок из вспененного полиэтилена толщиной 2–3 мм. Кабель питания и передачи данных прокладывается отдельно от силовых проводов с перекрёстом под углом не менее 60° для снижения наводок. Обязателен контроль температуры внутри отсека, так как перегрев свыше +60 °C может снизить чувствительность приёмника.

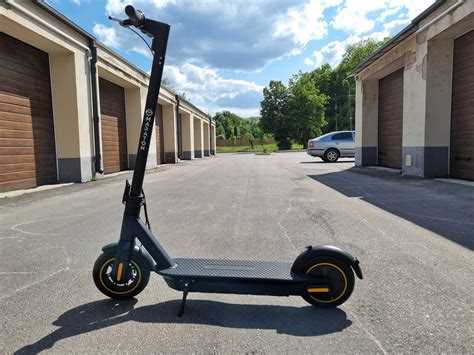

Плюсы и минусы установки в платформе для ног

• Плюсы:
  • Низкий центр тяжести – снижает риск опрокидывания и уменьшает вибрацию на модуль.
  • Дополнительная защита от внешних ударов благодаря корпусу платформы.
  • Меньшая вероятность демонтажа злоумышленниками по сравнению с креплением на руле.
  • Возможность скрытной установки без нарушения дизайна самоката.
• Минусы:
  • Повышенная подверженность влаге и грязи от колес, требуется герметичный корпус с IP67 и выше.
  • Сложность доступа при необходимости замены или диагностики модуля.
  • Ограничение по размеру и форме GPS-устройства из-за узкого пространства внутри платформы.
  • Сильные электромагнитные помехи от контроллера и батареи могут ухудшать точность позиционирования.

Рекомендуется использовать антенну с выносом ближе к краю платформы для улучшения приема спутникового сигнала и прокладывать кабели с экранированием для снижения помех.

Размещение модуля под декоративными панелями

Размещение GPS-платы под декоративной панелью позволяет сохранить внешний вид электросамоката, но требует точного учёта экранирования, теплового режима и помех от источников тока. Следующие практические рекомендации минимизируют потерю приёма и сохранят надёжность трекинга.

• Материал панели и потери сигнала: пластики (ABS, PC) толщиной до 2–3 мм дают минимальные ослабления (порядка единиц dB) – допустимо для внешних элементов. Металлические или армированные панели полностью экранируют сигнал и неприемлемы для размещения антенны под ними.
• Тип антенны:
  • Встроенная керамическая (chip) – требует вертикальной ориентации и минимального экранирования вокруг; чувствительна к близости металлических поверхностей.
  • Патч/фланцевая – требует наличия площадки-земли (ground plane) размером, сопоставимым с габаритами патча; плохо работает, если под панелью нет свободной площадки для земли.
• Минимальные зазоры до источников помех:
  • Не менее 50–100 мм от мотора и высокотоковых шин/контакторов.
  • Минимум 30–50 мм от аккумуляторного блока и балансировочных проводов.
  • Избегать прокладки кабелей питания в непосредственной близости и параллельно кабелю антенны.
• Ориентация и положение модуля:
  • Антенна должна «смотреть» вверх – по направлению к небу или к неметаллическому окну панели.
  • При внутренней установке располагайте плату так, чтобы антенная часть не оказалась в пространстве под металлической рамой рулевой стойки.
  • Если модуль расположен горизонтально, обеспечьте свободное место над антенной не менее 10–20 мм для снижения отражений от внутренних поверхностей.
• Крепление и виброизоляция:
  • Используйте негерметичные (не металлические) дистанционные стойки или нейлоновые шайбы, чтобы избежать контакта антенны с металлом.
  • Для снижения вибраций – двусторонняя акриловая пена или силиконовые демпферы; избегайте металлических хомутов в зоне антенны.
• Электромагнитная совместимость (EMC):
  • Не размещать модуль над платами управления мотором (ESC) и рядом с инверторными выходами; высокочастотные импульсы ухудшают SNR.
  • Прокладывайте питание модуля через отдельный фильтр (LC) или конденсатор 0.1–1 µF рядом с входом питания модуля для снижения помех по питанию.
• Герметичность и температурный режим:
  • Если панель подвергается влаге – используйте герметичную разъёмную втулку для кабеля антенны или IP-сертифицированный модуль (IP67+).
  • Не размещайте модуль в непосредственной близости от источников тепла (контроллер, плата BMS). Рабочая температура модуля обычно до +85 °C – оставляйте запас в 10–15 °C.
• Кабели и разъёмы:
  • Антенный кабель не должен образовывать петли вокруг высокоточных источников тока; по возможности используйте экранированный коаксиал с SMA-разъёмом.
  • Фиксация кабеля пластиковыми стяжками с шагом 50–80 мм снижает микрофоны и изнашивание при вибрации.
• Монтаж «оконца» для приёма:
  • Если панель толстая или частично металлическая – вырежьте в ней неметаллическое «окно» 20×20 мм под антенну или используйте выступающую вставку из поликарбоната толщиной 2–3 мм.
  • Окно следует располагать в верхней части панели, максимально удалённой от мотора/батареи.
• Проверка и настройка:
  1. Соберите финальное положение и измерьте количество видимых спутников и HDOP: целевые показатели – минимум 6 спутников и HDOP < 2 для уверенного позиционирования.
  2. Измерьте SNR/потери до и после установки (если есть измеритель) – разница больше 3–6 dB указывает на значимое экранирование.
  3. Проведите дорожный тест: сравните точность трека на прямых участках и под навесами; при ухудшении переместите антенну ближе к «окну» панели.
• Рекомендации по компонентам:
  • Для установки под панель выбирайте модуль с активным усилителем (LNA) и возможностью внешней антенны – это компенсирует небольшие потери через пластик.
  • Используйте разъёмные антенны с защитой от влаги и с коаксиальным кабелем длиной не более 1.5–2 м, чтобы не вводить дополнительные потери.

Короткий чек-лист при закреплении: 1) окно/неметалл перед антенной; 2) ≥50 мм до мотора; 3) ≥30 мм до батареи; 4) виброизоляция; 5) фильтрация питания; 6) тест SNR/HDOP после монтажа.

Учет влияния металлоконструкций на работу GPS

Металлические элементы рамы, аккумуляторного отсека и креплений экранируют радиосигнал со спутников, снижая уровень приёма на 5–15 дБ. Это особенно заметно при установке модуля внутри закрытых стальных или алюминиевых корпусов, где прямой путь сигнала перекрыт.

Для минимизации потерь необходимо размещать GPS-антенну в зоне с минимальным количеством металла в радиусе 5–7 см. Оптимальный вариант – установка в верхней части рулевой колонки или в пластиковом кожухе, обеспечивающем прямую «видимость» неба.

При невозможности вынесения антенны за пределы корпуса следует использовать внешние активные антенны с коэффициентом усиления не менее 28 дБ и низким уровнем собственного шума (до 1 дБ). Кабель подключения должен иметь минимальную длину и экранировку класса RG-174 или лучше.

Нельзя располагать модуль непосредственно рядом с крупными силовыми элементами из металла, такими как кронштейны батарей или контроллеры в металлических корпусах, так как они создают локальные зоны затухания и отражения сигнала, вызывая скачки координат.

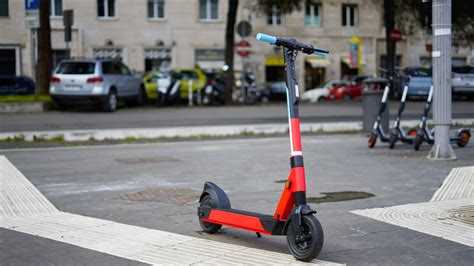

Размещение модуля с минимальным вмешательством в конструкцию

Для установки GPS модуля без разборки рамы оптимально использовать внутренние полости, доступные через технологические лючки или крышки аккумуляторного отсека. Модуль закрепляется на двусторонний акриловый скотч с высокой адгезией, что исключает сверление и повреждение корпуса.

Антенну целесообразно располагать ближе к пластиковым или композитным элементам, так как металл экранирует сигнал. При размещении в рулевой колонке важно закрепить проводку вдоль штатных кабель-каналов с использованием нейлоновых стяжек, избегая натяжения и перегибов.

Для защиты от вибраций применяется амортизирующая подложка из вспененного полиэтилена толщиной 2–3 мм. Питание подключается к вспомогательной цепи через готовый разъём, что позволяет демонтировать модуль без пайки и повреждения штатной проводки.

Вопрос-ответ:

Где обычно находится GPS-модуль в электросамокате?

В большинстве случаев производители размещают GPS-модуль внутри корпуса рядом с контроллером или аккумулятором. Такое расположение защищает его от влаги, пыли и механических повреждений, а также упрощает подключение к электросистеме самоката.

Можно ли самостоятельно найти и заменить GPS-модуль?

Да, это возможно, но потребуется аккуратно разобрать корпус самоката, чтобы добраться до блока с электроникой. Перед заменой важно уточнить модель модуля, так как разъёмы и размеры могут отличаться. Также стоит учитывать, что вмешательство может повлиять на гарантию устройства.

Почему GPS-модуль иногда размещают под декой?

Под декой достаточно места для установки электроники, а металлические и пластиковые элементы корпуса обеспечивают защиту. При этом сигнал GPS всё же проходит, так как антенна модуля рассчитана на работу через такие материалы. Этот вариант удобен для сервисного обслуживания и подключения к аккумулятору.

Влияет ли расположение GPS-модуля на качество сигнала?

Да, влияет. Если модуль находится слишком глубоко в корпусе, сигнал может ослабевать, особенно в районах с плотной застройкой. Поэтому производители стараются располагать антенну ближе к верхней части самоката или выбирать место, где минимум металлических преград.

Есть ли смысл выносить GPS-антенну наружу?

Иногда это действительно помогает улучшить качество приёма, особенно если самокат используется в условиях, где сигнал часто теряется. Однако при таком решении антенну нужно защищать от влаги и ударов, что усложняет конструкцию. В большинстве бытовых ситуаций достаточно заводского расположения модуля.

Где в электросамокате обычно располагается GPS-модуль и почему его ставят именно туда?

В большинстве электросамокатов GPS-модуль устанавливают либо под декой рядом с аккумулятором, либо в корпусе контроллера. Такое расположение позволяет скрыть устройство от посторонних глаз и защитить его от механических повреждений. При этом производители стараются обеспечить модулю доступ к сигналу спутников — корпус в этих зонах обычно не экранирует сигнал полностью. В моделях с телеметрией через мобильное приложение модуль часто интегрирован в плату контроллера, чтобы минимизировать количество отдельных компонентов и упростить проводку.
