Ис аналогового переключателя что это

Аналоговый переключатель представляет собой полупроводниковое устройство, предназначенное для коммутации аналоговых сигналов без их преобразования в цифровую форму. Он обеспечивает передачу электрического сигнала между входом и выходом, минимизируя потери и искажения, что особенно важно в схемах обработки аудио, видео и измерительной техники.

Принцип работы основан на использовании MOSFET-транзисторов, которые в открытом состоянии создают низкоомный контакт, позволяющий сигналу проходить с минимальным сопротивлением. В закрытом состоянии переключатель разрывает цепь, блокируя прохождение сигнала. Управление переключателем происходит через логические уровни напряжения на управляющем входе.

Ключевыми характеристиками аналоговых переключателей являются сопротивление в открытом состоянии, уровень утечки тока и скорость переключения. Для выбора подходящего устройства необходимо учитывать рабочее напряжение сигнала, частотный диапазон и условия эксплуатации. Высококачественные переключатели способны работать с сигналами до нескольких сотен мегагерц, сохраняя при этом стабильность параметров.

Рекомендации по применению включают тщательный расчет нагрузки и обеспечение правильного режима управления, чтобы избежать паразитных эффектов и ухудшения качества сигнала. Важно учитывать влияние температуры и возможности защиты от перенапряжений для повышения надежности.

Устройство и конструкция аналогового переключателя

Аналоговый переключатель представляет собой интегральную схему с несколькими контактами, где один контакт служит входом (обычно обозначается как «коммон»), а остальные – выходами. Внутри устройства применяются полевые транзисторы MOSFET или биполярные транзисторы, выполняющие функцию замыкания или размыкания цепи.

Основной элемент конструкции – ключевой транзистор, который управляется логическим сигналом на входе управления. При подаче управляющего напряжения транзистор переходит в состояние проводимости, обеспечивая электрический контакт между входом и выбранным выходом. В обратном состоянии переключатель разрывает цепь, снижая паразитные токи и минимизируя искажения сигнала.

Для уменьшения сопротивления в открытом состоянии и повышения линейности сигнала в конструкции используют парные транзисторы с комплементарной структурой. Это обеспечивает симметричное прохождение сигнала и снижает влияние паразитных эффектов, таких как ёмкость затвора.

Физически аналоговый переключатель выпускается в корпусах с контактами для монтажа на плату, чаще всего в формате SOIC или TSSOP, что облегчает интеграцию в схемы с ограниченным пространством. Для обеспечения надежности контактов применяется технология герметизации и защита от электростатических разрядов.

В конструкции также предусмотрены фильтры шумов и ограничители напряжения для предотвращения повреждения при перепадах и помехах. Рекомендуется использовать аналоговые переключатели с техническими характеристиками, соответствующими диапазону рабочих напряжений и частот конкретного применения.

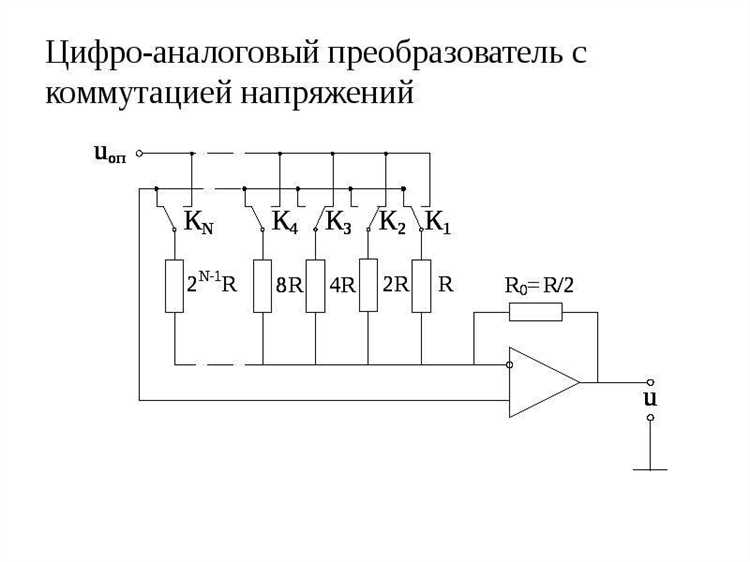

Принцип работы аналогового переключателя в электрической цепи

Аналоговый переключатель представляет собой электронный элемент, который обеспечивает замыкание или размыкание сигнальной цепи без преобразования сигнала. Основой его работы служит полевой транзистор (обычно MOSFET), который в открытом состоянии создает низкое сопротивление, позволяя электрическому сигналу проходить практически без искажений.

При подаче управляющего напряжения на затвор транзистора переключатель переходит в состояние проводимости, соединяя вход и выход. При отсутствии управляющего сигнала канал транзистора закрывается, что приводит к разрыву цепи. Такой механизм позволяет использовать аналоговый переключатель для выбора одного из нескольких сигналов или отключения линии без механических контактов.

Ключевые параметры, влияющие на работу переключателя, включают сопротивление в открытом состоянии (R_ON), емкостные паразитные элементы и максимальное напряжение коммутации. Чем ниже R_ON, тем меньше потери сигнала и искажения, что особенно важно при работе с высокочастотными или маломощными аналоговыми сигналами.

Аналоговые переключатели способны передавать сигналы с напряжением, близким к уровню питания, что обеспечивает универсальность применения. Важным условием является обеспечение совместимости управляющего сигнала по уровню с напряжением питания переключателя для корректного переключения.

Для предотвращения паразитных токов и минимизации переходных эффектов при переключении рекомендуется выбирать аналогоые переключатели с оптимальными параметрами скорости переключения и допустимыми токами нагрузки. Также необходимо учитывать полярность и амплитуду сигналов, чтобы избежать повреждения элемента.

Типы аналоговых переключателей и их отличия

Однополюсные однопозиционные (SPST) переключатели обеспечивают замыкание или размыкание одной цепи. В электрических схемах применяются для простого включения или выключения сигнала. Отличаются минимальным количеством контактов и низким уровнем паразитных эффектов.

Однополюсные многопозиционные (SPDT) переключатели позволяют переключать сигнал между двумя выходами. Используются в мультиплексировании и коммутации сигналов с двумя вариантами маршрутизации. Основное отличие – возможность выбора одной из двух цепей для передачи сигнала.

Многополюсные многопозиционные (DPDT и более) переключатели включают два или более независимых каналов, переключающихся одновременно. Подходят для сложных схем, где требуется одновременная коммутация нескольких сигналов. Отличаются большим количеством контактов и более сложной конструкцией.

Механические аналоговые переключатели построены на основе физических контактов, что обеспечивает высокую линейность и низкое сопротивление замкнутого состояния, но имеют ограниченный ресурс по количеству переключений и подвержены износу.

Полупроводниковые переключатели (на базе MOSFET, JFET или биполярных транзисторов) обеспечивают отсутствие движущихся частей, высокую скорость переключения и малые размеры. Однако имеют более высокий уровень нелинейных искажения и паразитные сопротивления, что важно учитывать при работе с маломощными сигналами.

Рекомендация при выборе типа: для систем с низкими частотами и требованием надежности предпочтительны механические переключатели. Для высокочастотных или цифровых схем эффективнее применять полупроводниковые аналоги с учетом параметров сопротивления и линейности.

Области применения аналоговых переключателей в электронике

Аналоговые переключатели широко применяются в устройствах, где требуется управление сигналами без их преобразования в цифровой формат. Их ключевые области использования включают:

Аналого-цифровое и цифро-аналоговое преобразование:

В многоканальных АЦП и ЦАП для выбора одного из нескольких входных или выходных сигналов. Аналоговые переключатели обеспечивают низкое сопротивление при замыкании и минимальное искажение сигнала.
Мультиплексирование аудио- и видеосигналов:

Переключатели применяются для маршрутизации аналоговых сигналов в аудиотехнике, телевизионных приемниках и видеопроцессорах, сохраняя качество передачи и минимизируя шумы.
Тестовые и измерительные приборы:

Используются для выбора различных датчиков или каналов измерения, что позволяет автоматизировать процессы сбора данных и повысить точность измерений.
Коммутация аналоговых сигналов в коммуникационном оборудовании:

В радиостанциях, модемах и телефонии переключатели обеспечивают маршрутизацию сигналов без цифрового преобразования, снижая задержки и упрощая схему.
Управление питанием и зарядкой аккумуляторов:

Используются для переключения источников питания, разделения цепей зарядки и разрядки, а также для контроля нагрузки.
Автоматизация и управление:

В системах автоматического тестирования и контроля состояния оборудования аналоговые переключатели применяются для быстрого перенаправления сигналов без дополнительных преобразований.

Для выбора подходящего аналогового переключателя рекомендуется учитывать рабочие напряжения, сопротивление замыкания, скорость переключения и допустимый ток нагрузки, что позволяет оптимизировать работу конкретного устройства.

Как выбрать аналоговый переключатель для конкретной задачи

Выбор аналогового переключателя начинается с анализа параметров электрической цепи и условий эксплуатации. Основные характеристики, на которые нужно ориентироваться:

Максимальное напряжение коммутации: должно соответствовать или превышать рабочее напряжение схемы, чтобы избежать пробоя.
Максимальный ток: учитывает нагрузку. Выбирайте переключатель с запасом по току не менее 20% от максимального рабочего значения.
Тип сигнала: постоянный (DC) или переменный (AC). Некоторые переключатели лучше работают с DC, другие – с AC, особенно при высоких частотах.
Внесённое сопротивление и ёмкость: критично для высокочастотных сигналов и точных аналоговых цепей. Чем ниже эти параметры, тем меньше искажений.
Время переключения: важно в схемах с быстрым переключением, например, в выборках-удержаниях и АЦП.
Тип управления: логические уровни управления должны соответствовать напряжению и сигналам управляющей схемы.
Конфигурация контактов: однополюсные (SPST), двухполюсные (DPDT) или более сложные, в зависимости от архитектуры схемы.
Температурный диапазон: учитывайте условия окружающей среды для стабильной работы и долговечности.

Также учитывают особенности корпуса – для поверхностного монтажа или сквозного, а также габариты, если есть ограничения по месту.

При выборе стоит ориентироваться на проверенные производители, с подробной документацией по параметрам и рекомендациям по применению. Экспериментальное тестирование в рабочей схеме помогает подтвердить соответствие выбранного переключателя требованиям.

Основные параметры и характеристики аналоговых переключателей

Ключевой параметр аналогового переключателя – сопротивление канала (R_ON). Оно определяет падение напряжения при прохождении сигнала через переключатель и влияет на точность передачи аналогового сигнала. Значение R_ON обычно находится в диапазоне от единиц до нескольких десятков ом, с минимальными изменениями в зависимости от уровня управляющего напряжения.

Важным показателем является нелинейность сопротивления канала. Чем ниже ее значение, тем меньше искажений в сигнале. Для качественных переключателей эта характеристика не превышает нескольких процентов.

Другой параметр – максимальное напряжение, которое может выдержать переключатель на входе и выходе без повреждения и существенных искажений. Обычно это значение указывается в технической документации и варьируется от ±5 В до ±15 В и выше, в зависимости от модели.

Ток коммутации – максимальный допустимый ток через канал переключателя. Его превышение может привести к перегреву и выходу из строя. Для большинства микросхем ток ограничен десятками или сотнями миллиампер.

Время переключения – задержка от момента подачи управляющего сигнала до изменения состояния канала. Этот параметр критичен для приложений с высокой скоростью коммутации и составляет от нескольких наносекунд до микросекунд.

Уровни управляющего напряжения определяют совместимость переключателя с логическими уровнями системы. Например, для стандартных CMOS переключателей логический «1» может быть около +5 В, а «0» – около 0 В.

Паразитная емкость канала влияет на высокочастотные характеристики переключателя и может вызывать затухание или искажения в сигналах с частотами выше нескольких мегагерц.

Температурный диапазон работы обычно указан от -40 °C до +85 °C или шире. При эксплуатации вне этих границ характеристики могут ухудшаться.

Параметр утечки тока через закрытый канал важен для систем с низким энергопотреблением. Значения утечки обычно находятся в диапазоне от нескольких пикоампер до наноампер.

Распространённые неисправности и методы диагностики аналоговых переключателей

Основные неисправности аналоговых переключателей связаны с нарушением коммутационных свойств: заедание контактов, высокий уровень сопротивления в замкнутом состоянии и утечки в разомкнутом. Часто причиной служат старение полупроводниковых элементов или повреждения управляющей схемы.

Диагностика начинается с проверки управляющего сигнала: отсутствие или нестабильность напряжения на входе управления ведёт к неправильной работе переключателя. Использование осциллографа позволяет оценить форму и амплитуду сигнала, выявить шумы и помехи.

Для оценки состояния коммутационных контактов измеряют сопротивление в замкнутом положении. Значение должно быть близким к нулю (единицы Ом). Значительное увеличение свидетельствует о деградации или загрязнении внутренних элементов переключателя.

Утечки проверяют подачей постоянного напряжения и измерением тока в разомкнутом состоянии. Значение тока утечки не должно превышать технические характеристики устройства, превышение указывает на пробой или внутренние дефекты.

Для комплексной диагностики применяют специализированные тестеры аналоговых переключателей, которые автоматически проводят замеры сопротивления и токов утечки, а также анализируют время переключения.

При обнаружении неисправности стоит проверить также питающие цепи и управляющие элементы, так как сбои в этих узлах могут имитировать неисправность переключателя.

Рекомендуется регулярное проведение профилактических измерений для раннего выявления деградации и замена переключателей при превышении допустимых параметров.

Вопрос-ответ:

Что такое аналоговый переключатель и для чего он используется?

Аналоговый переключатель — это электронный компонент, позволяющий переключать сигналы в аналоговой форме между разными цепями. Он работает как электронный ключ, открывая или закрывая путь для сигнала без его цифровой обработки. Такие переключатели применяются для выбора входных сигналов, коммутации аудиосигналов, в измерительных приборах и других схемах, где необходимо переключать аналоговые напряжения или токи.

Как устроен аналоговый переключатель и из каких элементов состоит?

В основе аналогового переключателя лежат полевые транзисторы, включённые так, чтобы обеспечивать минимальное сопротивление в открытом состоянии и изоляцию в закрытом. Управление происходит с помощью логического сигнала, который включает или выключает транзисторный ключ. Конструкция может включать несколько таких ключей, объединённых в один корпус, что позволяет переключать несколько каналов или создавать мультиплексоры.

Какие параметры влияют на качество работы аналогового переключателя?

Основные параметры включают сопротивление в открытом состоянии (R_on), которое определяет уровень потерь сигнала; величину утечки тока в закрытом состоянии; скорость переключения; максимальное напряжение и ток, которые может пропускать переключатель без повреждения. Также важен уровень шума и линейность, чтобы сигнал оставался максимально чистым без искажений.

В чем разница между аналоговым переключателем и реле?

Аналоговый переключатель — полупроводниковый элемент, переключающий сигналы без механических движущихся частей, что обеспечивает высокую скорость и долговечность. Реле же использует электромагнитный привод и контакты, которые физически замыкаются или размыкаются, что приводит к более медленной работе и износу контактов. При этом реле выдерживает более высокие токи и напряжения, но вызывает более сильные помехи.

Как правильно выбрать аналоговый переключатель для конкретного проекта?

При выборе учитывают диапазон напряжений и токов сигнала, требуемую скорость переключения, максимальный уровень шума и потерь, а также совместимость с питающим напряжением и логическими сигналами управления. Важно также оценить условия эксплуатации — температура, частоту переключений и необходимость защиты от помех. Документация производителя помогает подобрать модель, соответствующую техническим требованиям схемы.

Как устроен аналоговый переключатель и как происходит переключение сигнала внутри него?

Аналоговый переключатель представляет собой электронный компонент, позволяющий управлять передачей аналогового сигнала между контактами. Внутри него используется полупроводниковый ключ, чаще всего на основе МОП-транзисторов, который в зависимости от управляющего напряжения открывает или закрывает цепь. При подаче управляющего сигнала переключатель замыкает входной контакт с выходным, обеспечивая прохождение сигнала, или размыкает их, прерывая цепь. Это позволяет направлять аналоговые сигналы между разными частями схемы без механического вмешательства, сохраняя качество сигнала и минимизируя искажения.
