Сила тока блока питания – один из ключевых параметров, который необходимо учитывать при выборе устройства для питания электронных компонентов. От этого значения зависит стабильность работы оборудования, а также его долговечность. Измерение тока важно как для диагностики неисправностей, так и для оптимального подбора блока питания под конкретные требования системы.
Шаг 1. Определение потребляемого тока начинается с расчета суммарной мощности всех подключаемых устройств. Чтобы правильно оценить силу тока, необходимо знать мощность в ваттах (Вт) и напряжение, которое используется. Для простого расчета применяется формула: I = P / U, где I – сила тока в амперах, P – мощность в ваттах, а U – напряжение в вольтах.
Допустим, у вас есть устройство, которое потребляет 120 Вт при напряжении 12 В. Используя указанную формулу, сила тока будет I = 120 / 12 = 10 ампер. Этот результат будет значить, что блок питания должен обеспечивать как минимум 10 ампер для стабильной работы устройства.
Шаг 2. Проверка максимальной силы тока блока питания обычно выполняется с помощью мультиметра. Подключите прибор к выходным контактам блока питания, установите режим измерения тока и прочитайте показания. Если блок питания имеет несколько выходов, измерьте ток на каждом, чтобы удостовериться в его соответствии заявленным характеристикам.
Важно также учитывать резерв мощности. Блок питания должен иметь некоторый запас по току, чтобы справляться с кратковременными скачками потребления или дополнительными нагрузками. Обычно рекомендуется выбирать устройство с силой тока на 20-30% выше расчетной потребности системы.

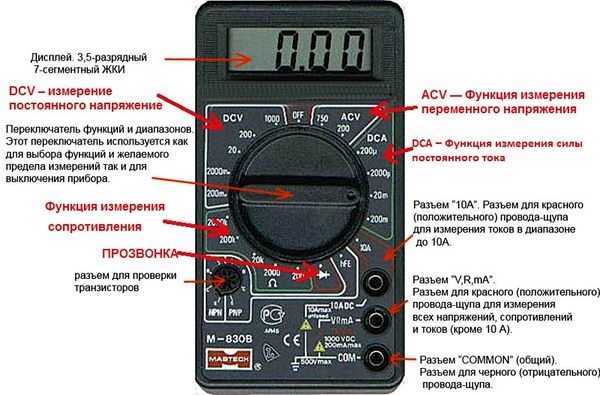

Для точного измерения силы тока важно правильно выбрать мультиметр, соответствующий параметрам вашей задачи. Основные критерии выбора: диапазон измерений, точность, безопасность и дополнительные функции устройства.
1. Диапазон измерений
Мультиметр должен поддерживать измерение тока в необходимом диапазоне. Стандартные значения для бытового использования – от 200 мкА до 10 А. Для работы с более высокими токами (например, в промышленных условиях) стоит выбирать устройства с расширенным диапазоном. Важно, чтобы мультиметр поддерживал автоматический выбор диапазона (Auto-Ranging), что упрощает работу при изменении силы тока.
2. Точность измерений
Точность мультиметра зависит от его класса. Для большинства задач достаточно мультиметра класса 2 (погрешность 2%). Если требуется высокая точность, выбирайте устройства класса 1 или 0.5. Для измерений низких токов (менее 1 мА) точность измерений играет ключевую роль, поэтому важно выбирать мультиметр с минимальной погрешностью в этих диапазонах.
3. Безопасность
При выборе мультиметра обратите внимание на степень его защиты. Ищите устройства с категорией безопасности (CAT), например, CAT III или CAT IV для работы с более высокими токами и напряжениями. Это особенно важно при работе с высоковольтными или промышленными источниками питания. Также стоит учитывать наличие защиты от короткого замыкания и перегрузки.
4. Дополнительные функции
Современные мультиметры могут иметь дополнительные функции, такие как возможность измерения частоты, сопротивления, температуры или даже работы с конденсаторами. Эти функции могут значительно расширить возможности устройства, но они не всегда обязательны для измерений силы тока. Выбирайте мультиметр в зависимости от задач, которые вы планируете решать.
5. Качество сборки и бренд
Надежность и долговечность мультиметра зависит от качества его сборки и производителя. Известные бренды, такие как Fluke, Keysight и Uni-T, предлагают устройства с гарантией точности и долговечности. При выборе устройства также обращайте внимание на удобство работы с ним – наличие понятного дисплея и эргономичных органов управления.
Как правильно подключить мультиметр к цепи для измерений
Для измерения силы тока мультиметр должен быть подключен последовательно с цепью. Это означает, что ток, протекающий через цепь, должен также проходить через мультиметр. Следуйте шагам ниже:
1. Установите мультиметр в режим измерения тока (обычно это символ «A» или «mA» для меньших значений). Выберите диапазон, соответствующий предполагаемой силе тока в цепи.
2. Разорвите цепь в месте, где хотите измерить ток. Мультиметр подключается в это место, как элемент цепи. Это можно сделать, отсоединив один из проводов от источника питания или нагрузки.
3. Подключите красный щуп к гнезду мультиметра, предназначенному для измерения тока (обычно обозначено как «A» или «mA»). Черный щуп подключите к общему гнезду «COM».
4. Подключите щупы мультиметра к разорванной части цепи. Красный щуп должен быть в том месте, где ток входит в цепь, а черный – в месте, где он выходит. Это обеспечит правильное направление измерений.
5. Включите цепь и наблюдайте показания мультиметра. Если ток превышает пределы выбранного диапазона, мультиметр может показать ошибку или некорректные данные. В таком случае, переключитесь на более высокий диапазон измерений.
6. После завершения измерений выключите цепь и аккуратно отсоедините мультиметр, чтобы избежать повреждения устройства или цепи.
При неправильном подключении мультиметра, например, если попытаться измерить ток в параллельной цепи, прибор может выйти из строя. Важно помнить, что мультиметр, измеряющий ток, всегда должен быть в разрыве цепи.
Как рассчитать необходимую силу тока для устройства
Для расчета силы тока устройства нужно учитывать его мощность и напряжение. Формула, по которой рассчитывается сила тока, выглядит следующим образом:
I = P / U, где:
- I – сила тока (в амперах);
- P – мощность устройства (в ваттах);
- U – напряжение (в вольтах).
Пример: если мощность устройства составляет 60 Вт, а напряжение источника питания – 12 В, сила тока будет равна:
I = 60 Вт / 12 В = 5 А.
Если устройство работает от переменного тока, то для корректного расчета мощности следует учитывать коэффициент мощности (cos φ), который обычно указывается в технических характеристиках. Тогда расчет будет выглядеть так:
I = P / (U * cos φ).
Кроме того, важно учитывать пиковые токи устройства, которые могут значительно превышать среднее значение. В этом случае рекомендуется выбирать блок питания с запасом по току, чтобы избежать перегрева и выхода из строя компонентов.
При подключении нескольких устройств к одному источнику питания суммируйте их потребление тока. Например, если два устройства потребляют 1 А и 2 А при одинаковом напряжении, то общий ток для блока питания должен составлять 3 А.
Если точные параметры неизвестны, можно использовать средние значения для аналогичных устройств, но всегда лучше ориентироваться на данные производителя, чтобы избежать недооценки потребности в токе.

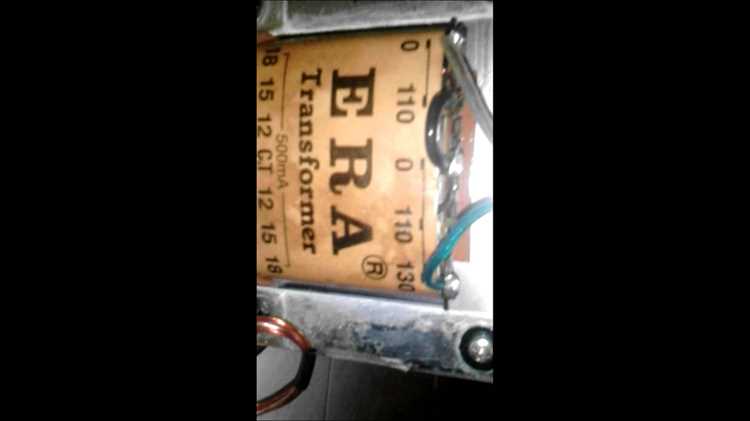

Влияние сопротивления на силу тока блока питания
Сила тока в электрической цепи зависит от сопротивления, которое оказывает компонентам нагрузки. Согласно закону Ома, сила тока (I) определяется через напряжение (U) и сопротивление (R) по формуле: I = U / R. Это означает, что при постоянном напряжении изменение сопротивления напрямую влияет на величину тока, который будет протекать через цепь.
Когда сопротивление увеличивается, сила тока уменьшается. Это объясняется тем, что большее сопротивление препятствует движению электронов, что приводит к снижению тока. Напротив, при снижении сопротивления сила тока возрастает, что может вызвать перегрузку источника питания.
Рассмотрим на примере блока питания с напряжением 12 В. Для трех различных значений сопротивления сила тока будет следующей:
| Сопротивление (Ом) | Сила тока (А) |
|---|---|
| 10 | 1,2 |
| 20 | 0,6 |
| 30 | 0,4 |
Для эффективной работы блока питания важно учитывать сопротивление нагрузки, так как его изменение влияет на стабильность работы устройства. Слишком низкое сопротивление может привести к перегрузке и выходу из строя блока питания, в то время как высокое сопротивление снизит эффективность системы и может вызвать недозаряд подключенных устройств.
Особенно важно учитывать сопротивление проводников и соединений, так как они также оказывают влияние на общее сопротивление цепи. Использование проводов с малым сопротивлением способствует лучшему распределению тока и снижению потерь энергии.
Как проверить стабильность тока на выходе блока питания
1. Подключение мультиметра. Для измерения стабильности тока подключите мультиметр в разрыв цепи между блоком питания и нагрузкой. Убедитесь, что мультиметр настроен на измерение тока в соответствующем диапазоне. Важно, чтобы мультиметр имел достаточную точность для измерений на уровне нескольких миллиампер.
2. Нагрузочное тестирование. Для оценки стабильности блока питания подключите к его выходу постоянную нагрузку. Это может быть резистор, который будет имитировать реальные условия работы устройства. Важно выбрать нагрузку, соответствующую мощности блока питания. При этом следует постепенно увеличивать ток, чтобы проверить поведение блока при различных значениях нагрузки.
3. Измерение стабильности. В процессе работы блока питания наблюдайте за показаниями мультиметра. Если ток на выходе остается неизменным при различных уровнях нагрузки, блок питания стабилен. Если показания начинают колебаться или падать, это может указывать на проблемы с его стабилизацией.
4. Периодичность измерений. Стабильность тока на выходе блока питания может изменяться во времени. Поэтому рекомендуется проводить измерения на протяжении нескольких минут или даже часов, чтобы выявить возможные колебания или отклонения.
5. Дополнительные методы контроля. Для более точных измерений и мониторинга можно использовать осциллограф. Он позволяет видеть не только величину тока, но и его стабильность в реальном времени, выявляя возможные импульсные или высокочастотные колебания, которые не всегда отображаются на обычном мультиметре.
Для подтверждения стабильности тока также можно использовать специализированные источники питания с встроенными функциями мониторинга, которые предоставляют информацию о текущем состоянии блока питания в реальном времени, включая изменения напряжения и тока.
Ошибки при измерении тока и как их избежать
При измерении силы тока важно учитывать несколько ключевых факторов, чтобы результат был точным. Ошибки могут быть связаны с неправильным подключением измерительных приборов, выбором типа тока или недостаточной точностью инструмента. Рассмотрим основные ошибки и способы их устранения.
- Неправильное подключение амперметра: Амперметр должен быть подключен последовательно с нагрузкой, иначе прибор покажет неверные данные или может выйти из строя. Это основное требование для корректного измерения тока.
- Измерение тока на слишком высоких диапазонах: При использовании амперметра с диапазоном, значительно превышающим фактический ток, показания могут быть неточными из-за ограниченной чувствительности прибора на низких значениях. Выбирайте диапазон, близкий к ожидаемому току.
- Использование неподходящего типа тока: Важно различать постоянный и переменный ток. Измерительный прибор должен быть настроен на правильный тип тока, иначе измерения будут ошибочными. Для переменного тока используйте амперметры с соответствующей функцией.
- Недостаточное внимание к сопротивлению проводников: Сопротивление проводов и соединений может значительно повлиять на точность измерений, особенно на малых токах. Используйте проводники с низким сопротивлением и минимальными потерями.
- Ошибки калибровки измерительного прибора: Необновленная калибровка прибора также может стать причиной неправильных показаний. Регулярно проверяйте калибровку устройства и следуйте рекомендациям производителя.
Для минимизации ошибок также важно следить за состоянием аккумуляторов в мультиметре или амперметре. Недостаточная зарядка может привести к искажению показаний, особенно в устройствах с низким энергопотреблением.
Наконец, проводя измерения, учитывайте характеристики источника питания и нагрузки. В случае с источниками питания важно понимать, что многие блоки питания имеют встроенные защиты от коротких замыканий и перегрузок, что может повлиять на корректность измерений при несоответствующих условиях.
Вопрос-ответ:
Как можно измерить силу тока блока питания?
Для измерения силы тока блока питания используется амперметр, который подключается последовательно с нагрузкой. Если нужно измерить ток в разных режимах работы блока, амперметр должен быть настроен на соответствующий диапазон значений. Важно понимать, что сила тока может меняться в зависимости от нагрузки, поэтому правильное подключение и настройка устройства имеют большое значение.
Как узнать, какой ток нужен для питания устройства?
Чтобы определить нужный ток для устройства, нужно смотреть на его технические характеристики. Обычно, на этикетке устройства или в инструкции указана мощность (в ваттах), а также напряжение (в вольтах). Для вычисления тока можно использовать формулу: I = P / U, где I — сила тока, P — мощность, а U — напряжение. Так можно точно узнать, какой ток необходим для нормальной работы устройства.
Почему важно точно определить силу тока блока питания?
Если сила тока блока питания будет слишком высокой или низкой для устройства, это может привести к повреждению оборудования или нестабильной его работе. Избыточный ток может перегрузить компоненты, а недостаточный — не обеспечить нормальную работу устройства. Поэтому важно правильно подобрать блок питания, ориентируясь на требования к мощности и току устройства.
Можно ли использовать блок питания с большим током, чем нужно для устройства?
Использовать блок питания с током, большим, чем необходимо, не всегда вредно, так как устройство будет использовать только тот ток, который ему нужен. Однако, важно, чтобы напряжение соответствовало требованиям. Избыточный ток не повредит устройству, но может привести к ненужному расходу энергии, что скажется на его эффективности и долговечности. Поэтому всегда лучше выбирать блок питания, который соответствует параметрам устройства.
