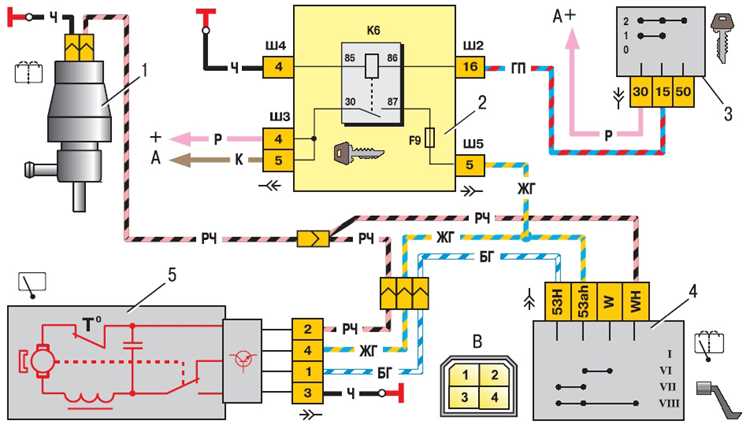

Как подключить парктроник ваз 2110

Для точной установки парктроника на ВАЗ 2110 важно учитывать конструктивные особенности заднего бампера и расположение электропроводки. Оптимальная высота для монтажа датчиков – 55–65 мм от нижнего края бампера, что позволяет корректно считывать расстояние до препятствий и минимизирует ложные срабатывания. Перед началом работ необходимо подготовить дрель с коронкой под диаметр датчиков, мультиметр для проверки цепей и изоляционные материалы для защиты контактов от влаги.

Подключение блока управления целесообразно выполнять через штатную проводку задних фонарей. Питание обычно берут с цепи фонаря заднего хода, чтобы система активировалась только при включении передачи «R». Для исключения помех в работе датчиков рекомендуется использовать экранированный кабель и следить за тем, чтобы проводка не пересекалась с силовыми линиями автомобиля. При выборе точки крепления блока стоит ориентироваться на сухое и защищённое место в багажном отсеке, например, за боковой обшивкой.

Перед финальной сборкой необходимо провести тестирование: подключить систему временно, включить задний ход и проверить каждый датчик, поднеся препятствие на разные расстояния. Если один из датчиков не реагирует или даёт искажённый сигнал, стоит проверить правильность подключения и целостность кабеля. Такой подход позволяет избежать демонтажа бампера повторно и обеспечивает стабильную работу парктроника в любых условиях.

Выбор подходящей модели парктроника для ВАЗ 2110

Для седана ВАЗ 2110 оптимальны системы с четырьмя задними датчиками, обеспечивающими контроль всей ширины бампера. Диаметр сенсоров должен быть 18–20 мм, чтобы их установка не требовала сложной доработки пластикового бампера.

Предпочтительно выбирать модели с рабочей температурой от –40 до +70 °C и влагозащитой не ниже IP67, что исключит сбои в дождь и снег. Для упрощения монтажа обратите внимание на комплекты с удлинёнными кабелями (от 2,5 м), так как расстояние от заднего бампера до панели приборов у ВАЗ 2110 больше, чем у многих современных автомобилей.

Если автомобиль эксплуатируется в шумных условиях, лучше отдать предпочтение парктроникам с LED-индикатором и цифровой индикацией расстояния, а не только звуковым сигналом. Для окрашенного бампера подбирайте модели с возможностью покраски сенсоров или уже готовыми датчиками в цвет «металлик».

Необходимые инструменты и материалы для установки

Набор торцевых и рожковых ключей для демонтажа бампера и крепежных элементов.

Дрель с насадкой-коронкой диаметром, соответствующим датчикам парктроника (обычно 18–22 мм).

Отвертки крестовые и шлицевые для доступа к внутренним панелям и креплениям.

Мультиметр для проверки цепей питания и заземления.

Изоляционная лента и термоусадочные трубки для герметизации соединений.

Пластиковые стяжки для фиксации проводки внутри кузова.

Обезжириватель для подготовки мест установки датчиков.

Комплект парктроника с датчиками, блоком управления, проводами и звуковым/визуальным индикатором.

Кусачки и нож для аккуратной резки кабеля и снятия изоляции.

Разметка и сверление отверстий под датчики в бампере

Перед началом работ демонтируйте бампер для точного позиционирования и исключения повреждения лакокрасочного покрытия. Оптимальная высота установки датчиков для ВАЗ 2110 – 50–60 мм выше нижней кромки бампера. Расстояние между центрами датчиков выбирайте в пределах 350–400 мм, избегая участков с ребрами жесткости и усилителями.

Разметку выполняйте маркером или малярным скотчем, проверяя симметрию относительно центра автомобиля. Для контроля используйте рулетку и строительный уровень. Диаметр отверстий зависит от комплекта парктроника, обычно 18–22 мм; уточните по паспорту устройства.

Сверление выполняйте на средних оборотах, удерживая коронку строго перпендикулярно поверхности. После обработки каждого отверстия удалите заусенцы и обработайте кромку антикоррозийным составом, чтобы предотвратить разрушение пластика и коррозию металлических элементов крепления.

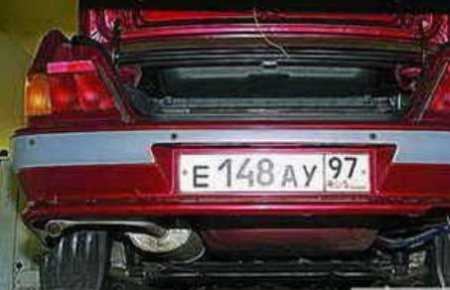

Прокладка проводки от датчиков до салона

Для подключения датчиков парковки на ВАЗ 2110 важно обеспечить защиту кабеля от влаги, перегибов и механических повреждений. Маршрут проводки выбирается с учётом минимальной длины и отсутствия острых кромок.

1. Снять обшивку багажника и получить доступ к внутренней стороне заднего бампера.
2. Протянуть кабели датчиков через штатные резиновые уплотнители в кузове. При их отсутствии – просверлить отверстие диаметром 8–10 мм и установить гермоввод.
3. Фиксировать жгут пластиковыми стяжками к заводским креплениям, избегая соприкосновения с элементами выхлопной системы и подвижными деталями подвески.
4. Проводку вести вдоль штатного жгута задних фонарей, закрепляя через каждые 15–20 см.
5. Ввод в салон осуществлять через технологическое отверстие в районе левого заднего крыла, уплотняя вход герметиком.

При необходимости удлинения кабеля использовать провод сечением не менее 0,5 мм² и герметичные соединители. Все соединения изолировать термоусадочной трубкой с клеевым слоем.

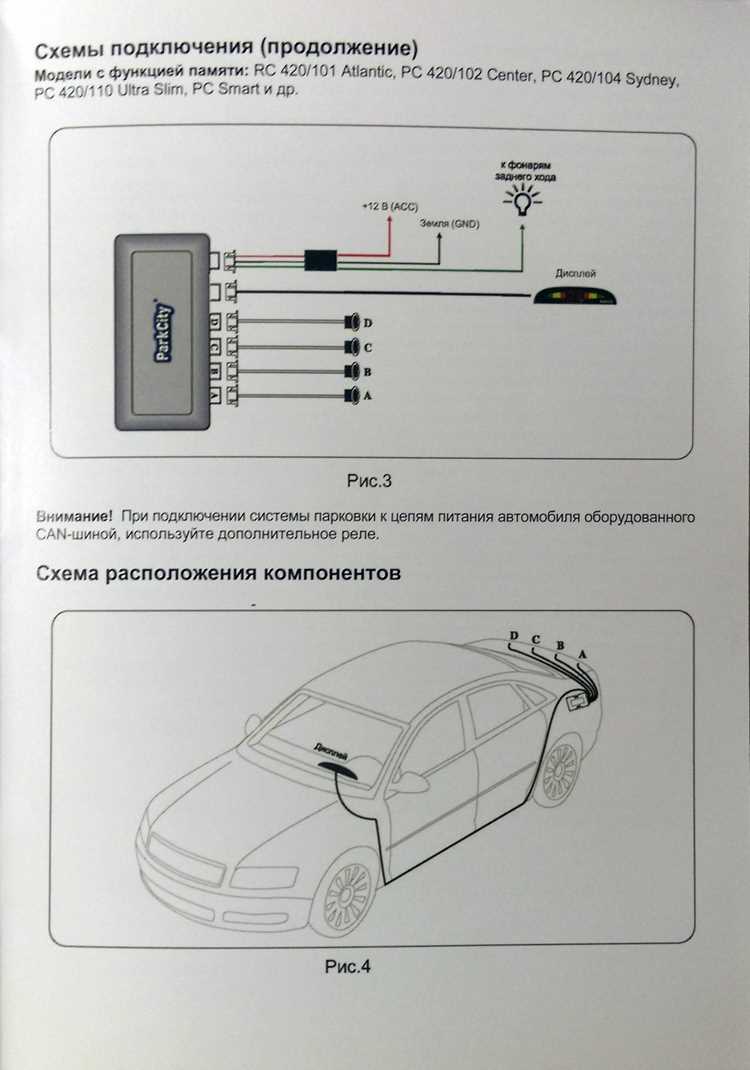

Подключение блока управления к электропроводке автомобиля

Блок управления парктроника на ВАЗ 2110 устанавливается в багажном отсеке, ближе к левой стороне, чтобы сократить длину кабелей датчиков. Питание подводится от цепи задних фонарей, что обеспечивает активацию системы только при включённой передаче заднего хода.

Для подключения питания используйте провода сечением не менее 0,75 мм². Провод «плюс» подключается к линии питания лампы заднего хода (обычно зелёный с чёрной полосой), «минус» – к штатной массе кузова. Перед соединением рекомендуется прозвонить проводку мультиметром, чтобы исключить ошибки.

Сигнальный кабель к индикатору или зуммеру прокладывайте вдоль заводских жгутов, фиксируя его нейлоновыми стяжками. Избегайте пересечения с высоковольтными проводами и элементами зажигания, чтобы снизить помехи.

Соединения выполняйте пайкой с последующей изоляцией термоусадочной трубкой. Скрутки и изолента допустимы только как временное решение. Для защиты блока от влаги установите его в пластиковый корпус или закрепите на виброустойчивом кронштейне выше уровня пола багажника.

Проверка работы парктроника и устранение возможных ошибок

После подключения включите зажигание и переведите коробку в режим заднего хода. Исправная система издаст короткий звуковой сигнал или отобразит индикацию на дисплее блока. Если реакции нет – проверьте наличие питания на модуле, используя мультиметр (напряжение должно быть в пределах 12–14 В).

Тест сенсоров проводите с расстояния 30–50 см, поднося к ним плоский предмет. Звуковой сигнал должен учащаться по мере приближения. Отсутствие реакции на одном датчике указывает на обрыв провода или загрязнение. Очистите поверхность сенсора мягкой тканью, при необходимости замените неисправный элемент.

Если срабатывание происходит без препятствий, вероятна переустановка датчиков под неправильным углом или наличие посторонних вибраций кузова. Проверьте крепление и расположение элементов, исключите попадание проводки в зону механических колебаний.

При нестабильной работе в сырую погоду осмотрите разъёмы на наличие влаги и окислов. Для восстановления контакта обработайте их диэлектрической смазкой и обеспечьте герметичность соединений.

Вопрос-ответ:

Можно ли подключить парктроник на ВАЗ 2110 без вмешательства в штатную проводку?

Да, это возможно, если использовать отдельный блок питания парктроника, подключенный напрямую к цепи задних фонарей. В этом случае система будет включаться только при включении задней передачи, а заводская проводка останется практически без изменений. Главное — аккуратно выполнить подключение к проводу, ведущему на лампу заднего хода, и надежно заизолировать соединения.

Какие инструменты понадобятся для самостоятельной установки парктроника на ВАЗ 2110?

Минимальный набор включает дрель с коронкой под диаметр датчиков, отвертки, мультиметр, изоленту или термоусадку, а также пластиковые стяжки для крепления проводов. Желательно иметь паяльник для более надежного соединения проводов, но можно обойтись и качественными клеммами. Наличие мультиметра позволит точно определить нужный провод заднего хода.

Где лучше разместить блок управления парктроника?

Оптимальное место — багажник, ближе к левому или правому боковому кожуху, чтобы сократить длину проводов до датчиков. Блок желательно закрепить на пластиковой или металлической поверхности, вдали от источников влаги. Также стоит предусмотреть легкий доступ для обслуживания или замены при необходимости.

Как правильно просверлить отверстия для датчиков в бампере, чтобы не повредить его?

Сначала разметьте места установки, соблюдая одинаковое расстояние между датчиками и рекомендуемую высоту — обычно 50–60 см от земли. Перед сверлением убедитесь, что за выбранным местом нет металлических элементов или проводки. Используйте коронку, идущую в комплекте с парктроником, и сверлите на малых оборотах, чтобы избежать нагрева и оплавления пластика.

Как проверить правильность подключения парктроника перед окончательной сборкой?

После временного подключения всех элементов включите заднюю передачу при включенном зажигании. Если блок и дисплей (или зуммер) срабатывают, а датчики реагируют на препятствия, значит схема собрана верно. Для теста можно поднести к каждому датчику плоский предмет, например, картон или фанеру, и убедиться, что сигнал изменяется в зависимости от расстояния.
