Сопротивление нагрузки в 8 Ом широко используется в аудиотехнике, особенно при подключении акустических систем к усилителям. Этот параметр влияет на совместимость оборудования, уровень сигнала и тепловую нагрузку на выходные каскады. Несоблюдение требований по сопротивлению может привести к искажению звука или перегреву компонентов.
При выборе способа подключения важно учитывать выходное сопротивление усилителя. Если оно рассчитано на 8 Ом, прямое подключение одной колонки с соответствующим импедансом допустимо и безопасно. В случае использования нескольких динамиков необходимо рассчитать итоговую нагрузку: последовательное соединение увеличивает общее сопротивление, параллельное – снижает. Например, два динамика по 16 Ом, соединённые параллельно, дадут итоговые 8 Ом.
Параллельное подключение требует особой осторожности: если итоговое сопротивление окажется ниже допустимого, усилитель может выйти из строя. При отсутствии подходящих номиналов динамиков применяют согласующие трансформаторы или делители напряжения. Эти решения позволяют сохранить нужный импеданс без ущерба для стабильности системы.

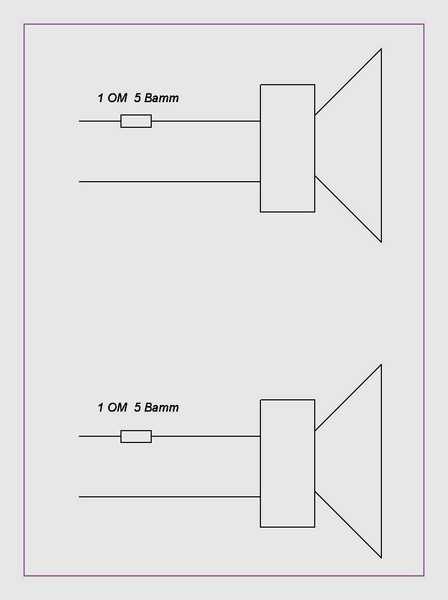

Подключение одной колонки на 8 ом к усилителю
При подключении одной акустической системы с импедансом 8 Ом важно учитывать параметры усилителя. Большинство бытовых усилителей рассчитаны на нагрузку 4–8 Ом, и одиночная 8-омная колонка соответствует этим требованиям.
Необходимо подключить выходные клеммы усилителя напрямую к клеммам колонки, соблюдая полярность. Положительный выход усилителя (обычно обозначается как “+” или красный) соединяется с положительным входом колонки, отрицательный выход (“−” или чёрный) – с отрицательным входом.
Для подключения рекомендуется использовать акустический кабель сечением не менее 1,5 мм² при длине до 5 метров. При расстоянии более 5 метров – не менее 2,5 мм², чтобы избежать падения напряжения и потерь мощности.
Если усилитель имеет несколько выходных каналов, использовать нужно только один. При этом второй выход должен оставаться свободным либо быть отключённым в настройках (если предусмотрено), чтобы избежать дисбаланса по нагрузке.
Перед включением усилителя желательно проверить сопротивление нагрузки мультиметром, подключив его к концам акустического кабеля. Измеренное значение должно быть близко к 6–8 Ом. Значительное отклонение может указывать на ошибку подключения или неисправность динамика.
При выборе режима работы усилителя необходимо удостовериться, что активен стерео- или моно-режим без мостового включения. Мостовое подключение (Bridge Mode) к одной 8-омной колонке допустимо только при наличии соответствующей маркировки усилителя и подтверждённой совместимости с нагрузкой 8 Ом в мостовом режиме.
Если используются клеммы типа “banana” или зажимные пружинные, следует обеспечить плотный контакт без оголённых жил. Некачественное соединение приводит к искажениям и нестабильной работе усилителя.
Схема параллельного подключения двух 8-омных нагрузок
При параллельном соединении двух одинаковых нагрузок по 8 Ом общее сопротивление рассчитывается по формуле:
1 / Rобщ = 1 / R₁ + 1 / R₂
В случае двух одинаковых сопротивлений 8 Ом:
1 / Rобщ = 1 / 8 + 1 / 8 = 2 / 8 = 1 / 4, следовательно Rобщ = 4 Ом
Это означает, что усилитель должен быть рассчитан на работу с нагрузкой 4 Ом, иначе существует риск его перегрузки и перегрева. Перед подключением необходимо проверить паспортные данные усилителя: если в них указана поддержка 4 Ом, параллельное соединение допустимо.
Сами подключения выполняются следующим образом: положительные клеммы обеих нагрузок соединяются вместе и подключаются к положительному выходу усилителя. Аналогично, отрицательные клеммы обеих нагрузок соединяются между собой и подключаются к отрицательному выходу.
Рекомендуется использовать одинаковую длину и сечение проводов к каждой нагрузке, чтобы избежать неравномерного распределения тока. Для нагрузки 4 Ом и мощности до 200 Вт минимальное сечение медного кабеля должно составлять не менее 2,5 мм² на каждый канал.
Параллельное соединение подходит для увеличения мощности звука за счёт снижения сопротивления, но требует точного соответствия характеристик усилителя и динамиков. Несоблюдение условий может привести к перегреву усилителя и выходу его из строя.
Схема последовательного подключения двух 8-омных нагрузок
При последовательном подключении двух одинаковых нагрузок по 8 Ом общее сопротивление цепи составляет 16 Ом. Такой способ применяется, когда усилитель рассчитан на более высокое сопротивление или при необходимости уменьшить ток, протекающий через каждую нагрузку.
Убедитесь, что усилитель способен работать с сопротивлением 16 Ом, иначе возможны потери выходной мощности. Также стоит учитывать, что при увеличении сопротивления снижается мощность, отдаваемая каждой нагрузке. Например, при напряжении 20 В суммарная мощность на 16 Ом будет 25 Вт, то есть по 12,5 Вт на каждую.
Для уменьшения потерь рекомендуется использовать провода сечением не менее 1,5 мм², особенно при значительном расстоянии от усилителя до нагрузки. Контакты должны быть надежно зафиксированы, чтобы исключить обрывы и нестабильную работу.

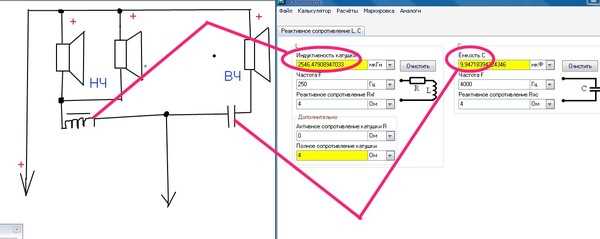

Как получить общее сопротивление 8 ом при комбинированном подключении
Комбинированное подключение нагрузки предполагает использование как последовательного, так и параллельного способов соединения. Такой подход позволяет добиться требуемого общего сопротивления при наличии компонентов с иными номиналами. Чтобы получить 8 Ом, можно применить схему, в которой две пары одинаковых резисторов или динамиков сначала соединяются последовательно, а затем эти цепочки – параллельно.
Например, если имеются четыре нагрузки по 4 Ом, сначала соединяются попарно последовательно: 4 + 4 = 8 Ом. Получаются две цепочки по 8 Ом. Далее эти цепочки соединяются параллельно: 1 / (1/8 + 1/8) = 4 Ом. Такой результат не соответствует цели, поэтому этот вариант не подходит.
Другой вариант: использовать две нагрузки по 16 Ом, соединённые параллельно. В этом случае общее сопротивление пары: 1 / (1/16 + 1/16) = 8 Ом. Затем эту группу можно подключить последовательно с ещё одной 8-омной нагрузкой. Суммарное сопротивление возрастёт до 16 Ом, что не соответствует задаче. Следует исключить подобную конфигурацию.
Практический способ: взять две нагрузки по 4 Ом, соединить их последовательно (итого 8 Ом), и использовать их как эквивалент одной 8-омной нагрузки. Это решение целесообразно, когда нет готовой 8-омной нагрузки, но доступны более низкие значения.
Если используются три нагрузки, например, две по 8 Ом и одна по 4 Ом, можно соединить две 8-омные параллельно: 1 / (1/8 + 1/8) = 4 Ом. Затем эту группу соединить последовательно с нагрузкой 4 Ом: 4 + 4 = 8 Ом. Такой способ позволяет добиться нужного значения при неоднородных компонентах.
Подбор сопротивлений требует точного расчёта, особенно при использовании динамиков, где важна согласованность с усилителем. Отклонение от заданного импеданса может привести к искажениям или повреждению оборудования.
Выбор усилителя для работы с нагрузкой на 8 ом
При выборе усилителя для подключения нагрузки на 8 Ом необходимо учитывать ряд технических параметров, напрямую влияющих на совместимость и стабильность работы системы. Неправильно подобранное устройство может привести к искажению звука или перегреву компонентов.
- Сопротивление нагрузки: усилитель должен быть рассчитан на работу с нагрузкой 8 Ом. Это указано в технической документации. При поддержке диапазона 4–16 Ом работа на 8 Ом будет штатной.
- Выходная мощность: номинальная мощность усилителя при 8 Ом должна соответствовать мощности подключаемой нагрузки. Для домашних систем мощность 50–100 Вт на канал часто оказывается достаточной. Для профессионального применения – от 200 Вт и выше.
- Резерв по мощности: усилитель не должен работать на пределе возможностей. Рекомендуется выбирать модель с запасом не менее 20–30% по мощности относительно подключаемой нагрузки.
- Тип усилителя: усилители класса AB обеспечивают низкий уровень искажений и подходят для качественного воспроизведения звука. Усилители класса D отличаются компактностью и высоким КПД, что особенно полезно при высокой мощности.
- Наличие защиты: желательны схемы защиты от короткого замыкания, перегрева и перегрузки. Это важно при длительной эксплуатации и предотвращает выход усилителя из строя.
Перед покупкой следует свериться с документацией не только усилителя, но и акустической системы. Особое внимание – на импеданс, мощность и тип подключения. При использовании нескольких нагрузок на 8 Ом (в параллельном или последовательном подключении) необходимо предварительно рассчитать эквивалентное сопротивление, чтобы не перегрузить выход усилителя.

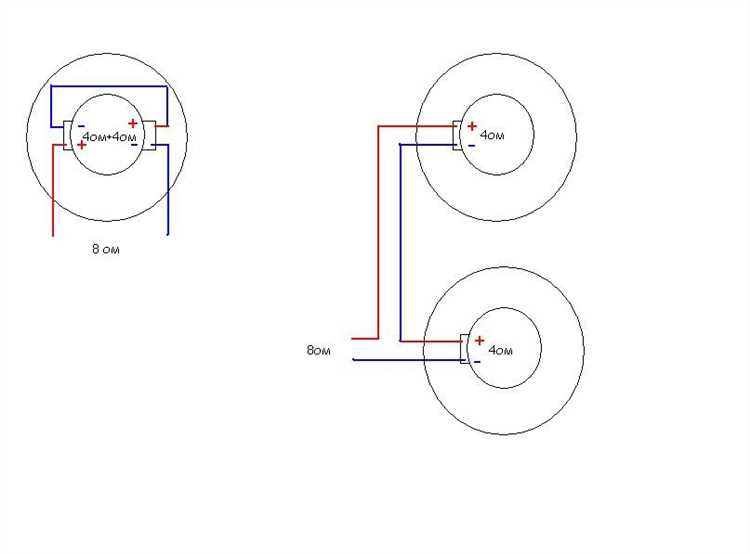

Особенности подключения 8-омных нагрузок в автомобильной аудиосистеме
Автомобильные аудиосистемы часто используют динамики с номинальным сопротивлением 8 Ом. При подключении таких нагрузок важно учитывать характеристики усилителя и особенности электропитания автомобиля.
Основные рекомендации для подключения 8-омных динамиков в авто:
- Усилитель должен быть рассчитан на работу с нагрузкой 8 Ом или иметь режим переключения сопротивления нагрузки. Подключение 8 Ом к усилителю, рассчитанному на меньшие сопротивления, может привести к снижению мощности или перегреву.
- Последовательное подключение двух 8-омных динамиков приведёт к суммарному сопротивлению 16 Ом, что уменьшит нагрузку на усилитель и снизит выходную мощность.
- Параллельное подключение двух 8-омных динамиков даст итоговое сопротивление 4 Ом, что увеличит нагрузку на усилитель и требует соответствующей мощности и охлаждения.
- Важно использовать качественный провод с сечением не менее 1,5 мм² для минимизации потерь и предотвращения перегрева в условиях вибрации и повышенной температуры.
- Для защиты от коротких замыканий и скачков напряжения следует предусмотреть предохранители и фильтры помех.
Выбор правильного способа подключения зависит от мощности усилителя и желаемого звучания. В автомобильных системах часто комбинируют последовательное и параллельное подключение для достижения оптимального сопротивления и распределения нагрузки.
Необходимо учитывать также особенности акустического оформления салона и требования к импедансу для минимизации искажений и повышения стабильности работы усилителя.
Проверка сопротивления подключённой нагрузки мультиметром
Для измерения сопротивления нагрузки 8 Ом используется мультиметр в режиме омметра. Перед началом измерений необходимо отключить нагрузку от источника питания и усилителя, чтобы избежать повреждения прибора и искажений показаний.
Если сопротивление значительно отличается от нормы, возможны обрывы внутри катушки или короткое замыкание. Важно учитывать, что измерение при подключённой параллельно другой нагрузке даст искажённый результат, поэтому проверку следует проводить на отдельной нагрузке.
Для повышения точности измерений рекомендуется использовать мультиметр с классом точности не ниже 1%. В случае использования цифрового прибора, перед измерением стоит выполнить калибровку или проверить показания на известном сопротивлении.
При выявлении отклонений сопротивления от номинала следует проверить целостность проводки и разъёмов, а также состояние самой нагрузки перед её эксплуатацией в цепи.
Вопрос-ответ:
Какие существуют основные способы подключения нагрузки на 8 ом к усилителю?
Существуют три базовых варианта подключения нагрузок на 8 ом: последовательное, параллельное и смешанное (комбинированное). При последовательном подключении сопротивления суммируются, то есть общее сопротивление увеличивается. В параллельном соединении общее сопротивление уменьшается, так как ток распределяется между нагрузками. Смешанное подключение сочетает оба этих способа и позволяет гибко настраивать итоговое сопротивление для соответствия выходным характеристикам усилителя.
Как правильно проверить сопротивление подключенной нагрузки мультиметром?
Для проверки нужно отключить нагрузку от усилителя и переключить мультиметр в режим измерения сопротивления (Ом). Затем измерительными щупами следует коснуться к выводам нагрузки. Значение должно быть близко к номиналу 8 ом с небольшими отклонениями из-за конструкции. Если сопротивление значительно выше или ниже, это может указывать на повреждение или неправильное подключение. Проверка важна для предотвращения перегрузки усилителя.
Какие риски возникают при подключении нескольких 8-омных нагрузок параллельно к одному усилителю?
Параллельное подключение снижает общее сопротивление нагрузки. Если суммарное сопротивление окажется ниже минимального значения, которое поддерживает усилитель, это может привести к его перегреву, снижению срока службы или даже поломке. Поэтому при параллельном соединении нужно рассчитывать итоговое сопротивление и удостовериться, что оно не меньше рекомендуемого для конкретного усилителя.
Можно ли подключать разные по мощности колонки с сопротивлением 8 ом в одной системе?
Технически такое подключение возможно, но разница в мощности и чувствительности колонок приведёт к неравномерному звуку — одна колонка будет играть громче, другая тише. Чтобы избежать этого, лучше использовать колонки с похожими характеристиками или добавить регуляторы громкости и эквалайзеры для выравнивания звука. При этом важно учитывать, чтобы суммарное сопротивление оставалось в пределах допустимых значений усилителя.
Как рассчитать общее сопротивление при последовательном подключении нескольких нагрузок на 8 ом?
При последовательном подключении общее сопротивление равно сумме сопротивлений всех нагрузок. Например, если подключить три нагрузки по 8 ом последовательно, итоговое сопротивление будет 8 + 8 + 8 = 24 ома. Этот способ увеличивает сопротивление, что снижает нагрузку на усилитель и уменьшает ток. Такой подход применяют, когда необходимо повысить общее сопротивление или адаптировать систему к усилителю с высоким минимальным сопротивлением нагрузки.
Как правильно подключить нагрузку 8 Ом к усилителю, чтобы избежать повреждений оборудования?
Подключение нагрузки с сопротивлением 8 Ом требует точного соответствия параметров усилителя и самой нагрузки. Прежде всего, важно убедиться, что усилитель рассчитан на работу с такой нагрузкой. Если сопротивление нагрузки ниже рекомендованного, усилитель может перегреваться или выйти из строя. При подключении необходимо использовать качественные провода с достаточным сечением, чтобы минимизировать потери сигнала и избежать нагрева. Контакты должны быть надежно зафиксированы, чтобы исключить прерывистые соединения. Важно также правильно выбрать схему подключения — последовательную или параллельную — если нагрузок несколько, чтобы суммарное сопротивление соответствовало 8 Ом. При соблюдении этих правил оборудование будет работать стабильно и без риска повреждений.
