Как поменять цепь грм на ниве

На двигателях ВАЗ-2121 и его модификациях цепь газораспределительного механизма отвечает за синхронизацию вращения коленчатого и распределительного валов. При значительном растяжении звеньев нарушается фаза газораспределения, что приводит к снижению мощности, нестабильной работе мотора и повышенному расходу топлива. Срок службы цепи в среднем составляет 80–100 тысяч километров, однако при агрессивной эксплуатации замена может потребоваться раньше.

Перед началом работ необходимо подготовить комплект новой цепи, успокоитель, башмак натяжителя, прокладку крышки ГРМ и герметик. Использование изношенных направляющих элементов сокращает ресурс даже новой цепи. Для доступа к механизму потребуется снять радиатор, переднюю крышку двигателя и демонтировать шкив коленвала. Работу удобнее проводить при установленном автомобиле на подъёмнике или смотровой яме.

Особое внимание стоит уделить правильной установке меток на шкивах коленчатого и распределительного валов. Даже небольшое смещение нарушает работу двигателя. После монтажа цепи необходимо вручную провернуть коленвал на два полных оборота и убедиться в совпадении всех меток. Это исключит риск повреждения клапанов при первом запуске.

Подготовка инструментов и расходных материалов для замены цепи

Для работы потребуется набор гаечных ключей и головок размером 10–19 мм, вороток с удлинителем, трещотка, отвертки с плоским и крестовым шлицем, монтажная лопатка, молоток с медной или пластиковый бойком, динамометрический ключ с диапазоном 20–120 Н·м.

Из расходных материалов необходима новая цепь ГРМ, комплект звездочек (при заметном износе), успокоитель, натяжитель, прокладка крышки ГРМ, герметик, моторное масло для доливки, обезжириватель, ветошь без ворса.

Рекомендуется подготовить емкость для слива масла объемом не менее 5 л и перчатки с прорезиненным покрытием для надежного хвата инструмента.

Демонтаж крышки ГРМ и доступ к цепи

Перед началом работы отсоедините аккумулятор для исключения короткого замыкания. Установите автомобиль на ровную поверхность, зафиксируйте стояночным тормозом.

1. Слейте охлаждающую жидкость через кран радиатора или нижний патрубок.
2. Снимите вентилятор вместе с кожухом, предварительно отвинтив крепёжные гайки.
3. Отсоедините ремень генератора, ослабив натяжной болт.
4. Открутите болты крепления шкива коленвала, зафиксировав его от проворачивания монтажкой или специальным фиксатором.
5. Снимите шкив с вала, при необходимости применив съёмник.
6. Отсоедините все шланги и проводку, мешающие снятию крышки ГРМ.
7. По периметру крышки открутите болты разного размера, запоминая их расположение.
8. Аккуратно отделите крышку, используя пластиковый или деревянный клин, чтобы не повредить сопрягаемые поверхности.

После снятия крышки открывается доступ к цепи ГРМ, натяжителю и звёздочкам. Проверьте наличие подтёков масла и износа уплотнительных элементов перед дальнейшим разбором.

Снятие старой цепи и связанных деталей

Перед началом работы установите автомобиль на ровную поверхность, зафиксируйте колёса упорами, отключите аккумулятор. Слейте охлаждающую жидкость и моторное масло для предотвращения загрязнения и попадания их в рабочую зону.

1. Снимите кожух вентилятора и радиатор, чтобы обеспечить свободный доступ к передней части двигателя.
2. Демонтируйте ремень привода навесного оборудования, открутив натяжной ролик.
3. Снимите крышку клапанов, предварительно очистив её от грязи, чтобы мусор не попал внутрь.
4. Снимите шкив коленчатого вала, зафиксировав его от проворачивания и выкрутив центральный болт.
5. Открутите болты передней крышки двигателя и аккуратно снимите её, избегая повреждения прокладки.
6. Ослабьте натяжитель цепи, выкрутив фиксирующие элементы и сняв пружину с корпусом.
7. Снимите успокоитель и направляющую цепи, проверяя их на износ для последующей замены при необходимости.
8. Совместите метки на шестернях распредвала и коленвала, чтобы зафиксировать правильное положение валов.
9. Снимите шестерню распредвала вместе с цепью, удерживая её от падения внутрь картера.

Все снятые элементы разложите в порядке демонтажа. Не используйте повторно изношенные успокоители, направляющие или натяжитель, так как это может привести к преждевременному износу новой цепи.

Установка новой цепи с соблюдением меток ГРМ

Перед монтажом убедитесь, что коленчатый и распределительный валы зафиксированы в положении ВМТ первого цилиндра. Метка на шкиве коленвала должна совпадать с нулевой риской шкалы, а на звездочке распредвала – с выступом корпуса подшипника.

Новая цепь устанавливается на звездочку коленвала, затем на промежуточную и распределительного вала, сохраняя натяжение с правой стороны. Левую ветвь временно поддерживайте рукой, чтобы исключить перескок на зубьях.

При необходимости совмещения используйте таблицу для проверки совпадения меток:

После установки проверьте совпадение всех меток, вращая коленвал вручную на два полных оборота по часовой стрелке. При смещении хотя бы одной метки снимите цепь и повторите установку.

Регулировка натяжителя и проверка натяжения цепи

Перед регулировкой натяжителя установите поршень первого цилиндра в положение ВМТ такта сжатия. Это уменьшит нагрузку на цепь и облегчит настройку.

Ослабьте стопорную гайку натяжителя на 1–2 оборота. При исправной конструкции пружина автоматически выберет провис. Если используется механический натяжитель, поверните регулировочный винт по часовой стрелке до момента исчезновения люфта цепи, затем зафиксируйте контргайкой.

После регулировки проверните коленчатый вал на два оборота по часовой стрелке и снова оцените натяжение. Допустимый прогиб цепи между шестернями распредвала и коленвала – не более 4–6 мм при нажатии пальцем усилием около 10 Н.

При обнаружении металлического звона во время работы двигателя или чрезмерного провиса требуется повторная настройка либо замена изношенного натяжителя.

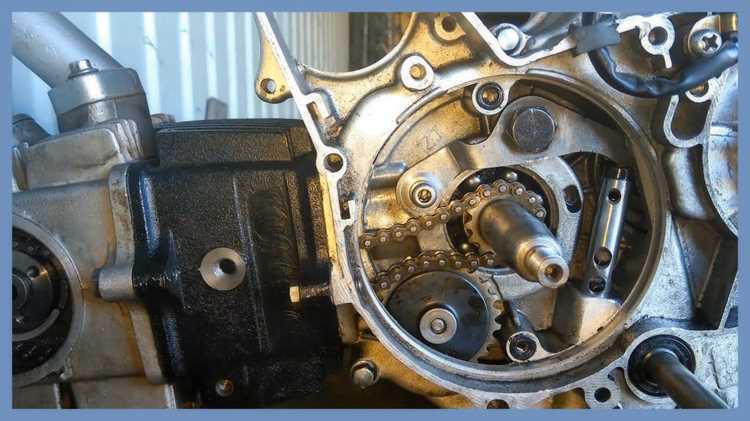

Сборка узла и контрольная проверка работы двигателя

Перед установкой крышки ГРМ убедитесь, что метки на звёздочках распределительного и коленчатого валов точно совмещены. Натяжитель цепи должен быть зафиксирован в рабочем положении без перекосов. Болты крепления звёздочек затягиваются моментом 22–25 Н·м, крышка ГРМ – моментом 10–12 Н·м с равномерной протяжкой.

Перед установкой шкива коленчатого вала проверьте состояние его шпонки и посадочного места. Шкив фиксируется болтом с моментом 104–118 Н·м. После сборки установите ремни привода агрегатов, отрегулируйте их натяжение и подключите все демонтированные элементы – патрубки, провода, датчики.

Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Контролируйте отсутствие посторонних шумов, проверяйте натяжение цепи через отверстие натяжителя, следите за показаниями давления масла. После прогрева увеличьте обороты до 2500–3000 об/мин и убедитесь в стабильности работы без провалов и вибраций.

По завершении проверки заглушите двигатель, осмотрите зону крышки ГРМ и сальников на предмет утечек. При необходимости проведите дополнительную подтяжку крепежа после остывания узла.

Вопрос-ответ:

Как понять, что цепь ГРМ на Ниве требует замены?

Признаками износа цепи могут быть металлический звон или стук из области двигателя, затруднённый запуск, потеря мощности, нестабильная работа на холостом ходу. Ещё один сигнал — смещение меток фаз газораспределения. Если при проверке натяжителя видно, что он выдвинут почти на весь ход, цепь, скорее всего, растянулась и требует замены.

Нужно ли менять звёздочки вместе с цепью?

Да, желательно менять комплект целиком: цепь, звёздочки, натяжитель и успокоители. Изношенные зубья звёздочек ускоряют износ новой цепи, а старые пластиковые успокоители могут разрушиться и попасть в механизм. Комплектная замена увеличивает срок службы нового привода и снижает риск повторного ремонта в ближайшее время.

Можно ли заменить цепь ГРМ на Ниве без снятия двигателя?

Да, замена выполняется без демонтажа двигателя. Достаточно снять радиатор, крышку цепи, натяжитель, а также демонтировать шкив коленвала. Работы потребуют аккуратности и соблюдения меток ГРМ, чтобы не сбить фазы. При сборке важно использовать новый сальник коленвала и прокладку крышки.

Сколько времени занимает замена цепи в гаражных условиях?

В среднем у опытного механика такая работа занимает 4–6 часов. Новичок, выполняющий замену впервые, может потратить целый день, особенно если придётся дополнительно очищать корпус от старого герметика и снимать прикипевшие детали. Наличие всех запчастей и инструмента заранее существенно сокращает время ремонта.
