Снижение напряжения с 220 Вольт часто требуется для питания устройств, рассчитанных на более низкие параметры или для защиты оборудования от перепадов. Основные методы включают использование понижающих трансформаторов, стабилизаторов напряжения и резистивных делителей. Каждый способ имеет свои особенности и ограничения, которые влияют на выбор оптимального варианта.
Понижающий трансформатор позволяет снизить напряжение с 220 В до требуемого уровня, обеспечивая стабильность и защиту от перегрузок. Он подходит для устройств с высоким потреблением и гарантирует минимальные потери мощности. Электронные стабилизаторы обеспечивают плавное регулирование напряжения и защиту от скачков, что важно для чувствительной техники.
Для простых задач с малым током можно использовать резистивные или реактивные делители напряжения, однако они менее эффективны и подходят лишь для ограниченного круга устройств. При выборе метода снижения напряжения следует учитывать мощность нагрузки, требования к стабильности и особенности сети.
Использование понижающего трансформатора для снижения напряжения
Понижающий трансформатор преобразует напряжение с 220 В до требуемого уровня за счёт соотношения витков первичной и вторичной обмоток. Например, трансформатор с коэффициентом 2 понижает 220 В до 110 В. Для выбора устройства необходимо учитывать максимальную нагрузку в ваттах или амперах, чтобы избежать перегрева и повреждений.
Мощность трансформатора должна превышать суммарную мощность подключаемых приборов минимум на 20%. Для бытовых целей чаще используются аппараты мощностью от 100 до 2000 Вт. При эксплуатации важно обеспечить хорошее охлаждение и подключение к заземлению для безопасности.
Понижающий трансформатор подходит для стабилизации напряжения в цепях с постоянной нагрузкой и позволяет эффективно снизить напряжение для электроприборов, рассчитанных на низкое напряжение. При необходимости использования с электронными устройствами рекомендуется выбирать трансформаторы с низким уровнем шума и минимальными искажениями сигнала.
Регулирование напряжения с помощью автотрансформатора
Автотрансформатор – устройство с одним обмоточным контуром, позволяющее плавно изменять выходное напряжение в диапазоне от 0 до 220 В при питающем напряжении 220 В.
Основные характеристики и возможности автотрансформаторов для регулировки напряжения:
- Диапазон регулировки обычно составляет ±10–20 % от номинального напряжения, что соответствует 180–260 В при сети 220 В.
- Выходное напряжение изменяется путем переключения контактов на обмотке (или с помощью регулирующего ползунка), обеспечивая плавное и точное управление.
- Наличие одной общей обмотки снижает габариты и массу устройства по сравнению с обычными трансформаторами.
Применение автотрансформатора целесообразно при необходимости:
- Стабилизации оборудования, чувствительного к колебаниям напряжения.
- Настройки рабочих параметров электроприборов, требующих напряжения отличного от стандартного.
- Обеспечения плавного пуска двигателей и нагрузок с переменным напряжением.
Рекомендации по выбору и эксплуатации:
- Мощность автотрансформатора должна превышать суммарную мощность подключаемых устройств минимум на 20 % для предотвращения перегрузок.
- Для точного контроля выходного напряжения желательно использовать модели с возможностью бесступенчатого регулирования.
- Необходимо учитывать тепловой режим работы: длительная эксплуатация при максимальных нагрузках требует дополнительного охлаждения.
- Автотрансформаторы не обеспечивают гальванической развязки, что важно учитывать при работе с чувствительной электроникой.
Таким образом, автотрансформатор – эффективное и компактное решение для регулировки напряжения в бытовых и промышленных условиях при ограниченных требованиях к гальванической развязке.
Применение стабилизаторов напряжения с функцией понижения
Стабилизаторы напряжения с функцией понижения предназначены для поддержания уровня напряжения в заданных пределах, снижая его при превышении нормы. Их применение эффективно при скачках напряжения выше 220 В, которые могут повредить бытовую технику или промышленные устройства.
Устройства данного типа оснащены встроенными трансформаторами и электронными системами управления, позволяющими автоматически уменьшать входящее напряжение до необходимого уровня, обычно в диапазоне 200–220 В. Это снижает риск перегрева и преждевременного износа оборудования.
При выборе стабилизатора важно учитывать максимальную мощность подключаемой нагрузки. Рекомендуется выбирать прибор с запасом мощности не менее 20% от суммарной потребляемой нагрузки для предотвращения перегрузок.
Установку стабилизатора следует производить на вводе электросети, чтобы обеспечить защиту всей домашней или производственной электроцепи. Подключение без заземления снижает эффективность устройства и может привести к неправильной работе.
Рекомендуется регулярно проводить техническое обслуживание стабилизатора: проверять соединения, чистить вентиляционные отверстия и контролировать показания выходного напряжения с помощью мультиметра.
Стабилизаторы с функцией понижения оптимальны в регионах с нестабильным электроснабжением и повышенным уровнем напряжения, что позволяет избежать дорогостоящего ремонта техники и продлить срок её службы.
Использование резисторов для снижения напряжения в цепи
Резисторы применяются для снижения напряжения за счёт падения напряжения на их сопротивлении согласно закону Ома (U=IR). Такой метод подходит для цепей с постоянным или стабильно протекающим током.
Основные параметры для выбора резистора:
- Номинальное сопротивление, рассчитываемое по формуле R = (Uвход — Uвыход) / I, где I – рабочий ток нагрузки;
- Мощность рассеивания P = I² × R или P = Uпад × I, где Uпад = Uвход — Uвыход;
- Точность и температурный коэффициент, влияющие на стабильность снижения напряжения;
Для снижения напряжения с 220 В до, например, 110 В при токе 0,1 А требуется резистор с сопротивлением 1100 Ом и мощностью не менее 11 Вт. Практически всегда рекомендуется выбирать резистор с запасом по мощности не менее 20-30%.
Резисторы можно подключать последовательно для достижения нужного сопротивления или параллельно для увеличения мощности рассеивания.
Ограничения метода:
- Неэффективность при значительных колебаниях тока – напряжение на нагрузке будет нестабильным;
- Высокие тепловые потери при больших падениях напряжения и токах, требующие теплоотвода;
- Непригодность для чувствительной электроники из-за нестабильного напряжения;
Резисторы целесообразно использовать для снижения напряжения в простых цепях с постоянным током и низкой мощностью нагрузки.

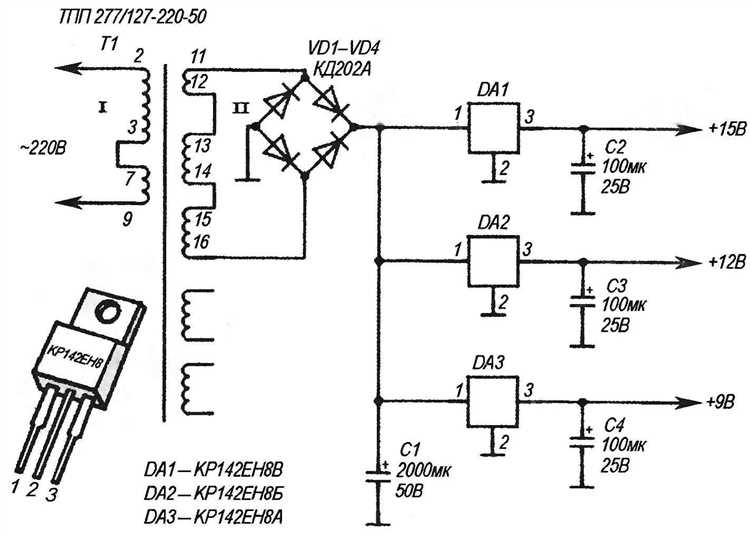

Снижение напряжения с помощью линейных стабилизаторов напряжения
Линейные стабилизаторы снижают напряжение, пропуская избыточное напряжение через внутренний элемент с последовательным сопротивлением. Их выходное напряжение фиксировано или регулируемо в пределах определённого диапазона. Для снижения с 220 В переменного тока на выходе требуется предварительное выпрямление и фильтрация, после чего линейный стабилизатор работает с постоянным напряжением.
Типичные модели – LM7812 (12 В), LM7805 (5 В), LT1083 (регулируемый). Входное напряжение стабилизатора должно превышать выходное минимум на 2-3 В для нормальной работы. Например, для 12 В на выходе вход должен быть не ниже 14-15 В постоянного тока.
Основной недостаток – высокая тепловая нагрузка. Мощность рассеивается на стабилизаторе как разница между входным и выходным напряжением, умноженная на ток нагрузки. При больших токах требуется мощный радиатор или теплоотвод. Пример: при снижении с 15 В до 12 В при токе 1 А выделяется 3 В × 1 А = 3 Вт тепла.
Использование линейных стабилизаторов оправдано при стабильных нагрузках с невысоким током и когда уровень шумов должен быть минимальным. Они обеспечивают чистое и стабильное выходное напряжение без высокочастотных помех.
В качестве входного источника обычно используется выпрямитель на диодах с последующим фильтром, обеспечивающий сглаженный постоянный ток с напряжением выше требуемого выхода стабилизатора. Без качественной фильтрации выходное напряжение будет пульсировать.
Рекомендуется рассчитывать запас по входному напряжению и учитывать максимальную рассеиваемую мощность при выборе корпуса и системы охлаждения. Для токов свыше 1 А необходимы радиаторы с площадью охлаждения от 100 см² и выше.
Использование импульсных преобразователей напряжения
Импульсные преобразователи напряжения (DC-DC конвертеры) позволяют эффективно снижать напряжение с 220 В переменного тока до необходимого постоянного уровня. Для работы таких преобразователей обычно используется выпрямитель и фильтр, преобразующие переменный ток в постоянный, после чего импульсный стабилизатор снижает напряжение с минимальными потерями.
Основной принцип работы заключается в быстром переключении транзисторов, формирующих импульсы, которые через дроссель и конденсаторы стабилизируются на выходе. Это обеспечивает высокую эффективность преобразования – до 85-95%, что значительно меньше тепловых потерь по сравнению с линейными стабилизаторами.
Применение импульсных преобразователей оправдано в случаях, когда необходима точная регулировка выходного напряжения при высоких токах нагрузки, а также компактность и малая масса устройства. Важно учитывать необходимость качественного фильтра для минимизации пульсаций и помех.
Выбор конкретной схемы зависит от требуемого диапазона входных и выходных напряжений, нагрузки и условий эксплуатации. Часто применяют преобразователи типа buck (понижающий), обеспечивающие стабильное снижение напряжения при стабильной работе.
Для повышения надежности следует обеспечить защиту от короткого замыкания, перегрузок и перегрева. Многие современные импульсные преобразователи оснащены встроенными системами самодиагностики и автоматического отключения.
Использование готовых модулей с заданными параметрами упрощает интеграцию в устройства и системы, снижая риск ошибок при разработке. Важно соблюдать рекомендации по монтажу и электробезопасности, учитывая высокое напряжение на входе.
Применение делителей напряжения для понижения сигнала
Делитель напряжения – простая электрическая схема из двух последовательно соединённых резисторов, используемая для уменьшения входного напряжения до требуемого уровня. При подаче на вход делителя напряжения Uвх выходное напряжение Uвых рассчитывается по формуле: Uвых = Uвх × R2 / (R1 + R2), где R1 – резистор, подключённый к источнику, R2 – резистор, подключённый к нагрузке.
Для понижения напряжения с 220 В до безопасного уровня, например, 12 В, можно подобрать сопротивления резисторов так, чтобы соотношение соответствовало требуемому делению: 12 = 220 × R2 / (R1 + R2). Выбор резисторов должен учитывать мощность, рассеиваемую на каждом элементе, по формуле P = U² / R, чтобы избежать перегрева и выхода из строя компонентов.
Часто используют резисторы с номинальной мощностью не менее 0,5 Вт при небольших токах, но при работе с сетью 220 В рекомендуется применять резисторы мощностью 1 Вт и выше для запаса прочности и надежности. Также важно учитывать допуск резисторов, чтобы выходное напряжение оставалось стабильным при изменениях нагрузки и температуры.
Делитель напряжения подходит для понижения постоянного и переменного напряжения в цепях с низким потреблением тока, например, для сигнальных цепей, измерений или питания низковольтных микросхем. Для нагрузки с высоким током использование делителя неэффективно из-за значительных потерь энергии и нестабильности выходного напряжения.
При проектировании делителя для сетевого напряжения 220 В необходимо обеспечить гальваническую развязку и соблюдение правил электробезопасности, чтобы предотвратить поражение током и повреждение оборудования. В промышленных решениях часто сочетают делители с дополнительными средствами защиты и фильтрации.
Понижение напряжения через регулировку питания с помощью тиристоров
Регулирование напряжения посредством тиристорных схем основано на управлении углом открытия тиристоров, что позволяет изменять эффективное значение напряжения на нагрузке без значительных потерь энергии. Основной элемент – тиристор, который включается в цепь питания и управляется сигналом затвора.
При изменении момента включения тиристора в каждом периоде переменного тока регулируется длительность подачи напряжения, что снижает среднеквадратичное значение выходного напряжения. Данный способ эффективен для нагрузок с сопротивлением и частично индуктивных, однако для чисто индуктивных нагрузок требуется дополнительная компенсация.
Важный параметр – угол открытия тиристора, который обычно изменяется в диапазоне от 0° до 180°. При угле 0° тиристор полностью пропускает напряжение, при 180° – нагрузка оказывается обесточенной. Настройка угла осуществляется с помощью схем фазового управления или специализированных контроллеров.
Использование тиристорного регулирования позволяет получить плавное снижение напряжения с минимальными потерями тепла по сравнению с резистивными методами. Такая схема часто применяется для управления мощностью нагревательных элементов, двигателей постоянного и переменного тока, а также освещения.
Для защиты от перенапряжений и обеспечения стабильной работы в цепи включают фильтры, дроссели и варисторы. Важно соблюдать параметры тиристоров по максимальному обратному и прямому напряжению, а также по токовой нагрузке, чтобы избежать выхода из строя компонентов.
Практическое применение требует точного выбора тиристоров и элементов управления, учитывая специфику нагрузки и требуемый диапазон регулировки. Часто используются интегральные модули с встроенными схемами управления для упрощения сборки и повышения надежности.
Вопрос-ответ:
Какие основные методы снижения напряжения с 220 В применяются в бытовых условиях?
Для понижения напряжения с 220 В в домашних условиях чаще всего используют понижающие трансформаторы, делители напряжения на резисторах или стабилизаторы с функцией понижения. Каждый из этих способов имеет свои особенности: трансформаторы обеспечивают стабильное и безопасное снижение напряжения, делители просты и дешевы, но подходят для маломощных цепей, а стабилизаторы помогают поддерживать постоянное значение напряжения при колебаниях сети.
Почему нельзя просто подключить резистор для снижения напряжения в цепи с бытовой техникой?
Резистор снижает напряжение за счёт падения напряжения на себе, но при этом теряется мощность в виде тепла. В случае бытовой техники, которая потребляет переменный ток и имеет сложный характер нагрузки, такой способ не подходит: напряжение будет нестабильным, а эффективность работы приборов снизится. Также возможен перегрев резистора и повреждение оборудования.
Как работают тиристоры при регулировке напряжения в сети 220 В?
Тиристоры применяются для управления фазой переменного напряжения. Они включаются и выключаются в определённые моменты синусоиды, что позволяет уменьшать среднее значение напряжения, подаваемого на нагрузку. Такой способ широко используют в регулируемых источниках питания и светорегуляторах, но он требует специальной схемотехники и не подходит для всех типов нагрузок.
Можно ли использовать импульсные преобразователи для понижения напряжения с 220 В и каковы их преимущества?
Импульсные преобразователи преобразуют напряжение с помощью быстрого переключения транзисторов и последующей фильтрации. Они позволяют получить стабильное выходное напряжение с высоким КПД и меньшими размерами по сравнению с линейными методами. Такие устройства часто используют в блоках питания для электроники, где важны компактность и экономия энергии.
Какие риски существуют при самостоятельном снижении напряжения в бытовой электросети?
Неправильное снижение напряжения может привести к перегреву проводки, выходу из строя бытовой техники и даже пожару. Важно соблюдать требования электробезопасности, использовать сертифицированные устройства и учитывать характеристики нагрузки. Самодеятельные схемы без соответствующих знаний могут быть опасны для здоровья и имущества.
Какие методы можно использовать для снижения напряжения с 220 В в домашних условиях?
Для понижения напряжения с 220 В в бытовых цепях применяют несколько вариантов. Один из распространённых — использование автотрансформатора, который позволяет регулировать выходное напряжение за счёт изменения количества активных витков. Также применяются линейные стабилизаторы напряжения, которые обеспечивают плавное снижение и поддержание стабильного уровня напряжения, но при этом выделяют тепло. В некоторых случаях используют резисторы или делители напряжения для снижения сигнала, однако этот способ подходит только для маломощных нагрузок из-за потерь энергии. Импульсные преобразователи обеспечивают более компактное и экономичное снижение напряжения с высокой точностью. Выбор метода зависит от мощности нагрузки и требований к качеству питания.
