Для надёжного соединения колонок с аудиоустройством важно обеспечить качественную пайку проводов к штекеру. В большинстве случаев используются два провода – для плюса и минуса – что требует точного соблюдения полярности при монтаже.
Основные требования к пайке включают чистоту поверхности контактов, правильный выбор припоя и температуры паяльника. Рекомендуется использовать припой с содержанием олова не менее 60%, температура паяльника должна быть в диапазоне 300–350 °C для быстрого прогрева и минимального повреждения проводов.
Перед пайкой следует зачистить изоляцию проводов на длину 5–7 мм, удалить окислы с жил и контактов штекера. Хорошо пропаянное соединение обеспечивает минимальное сопротивление и стабильную передачу сигнала без искажений и помех.
Подготовка проводов к пайке: очистка и зачистка изоляции
Для надежного соединения штекера с проводами колонок требуется качественная подготовка. Сначала определите длину оголенного участка – обычно это 5–7 мм, чтобы обеспечить плотный контакт с клеммами штекера.
Используйте специализированный инструмент – стриппер или бокорезы с фиксированной глубиной зачистки. При отсутствии стриппера аккуратно снимайте изоляцию острым ножом, вращая провод, чтобы не повредить жилу.
После удаления изоляции проверьте жилу на целостность: отсутствуют ли перетяжки и надломы. Если провод многожильный, расправьте жилы равномерно, не разрывая их.
Очистите оголенный металл от окислов и загрязнений. Для этого протрите жилу мелкой наждачной бумагой (зерно 400–600) или используйте специальный очиститель контактов. Это повысит смачиваемость припоем и улучшит электрический контакт.
Перед пайкой рекомендуют нанести флюс на оголенный участок. Он удалит остатки окислов и обеспечит равномерное распределение припоя, что снизит риск холодного пайки.
Выбор подходящего штекера для колонок с двумя проводами
Для колонок с двумя проводами обычно применяются штекеры типа 3.5 мм TRS, 6.35 мм TS или RCA, в зависимости от устройства и требуемого соединения. При выборе важно учитывать диаметр провода и совместимость с аудиовыходом источника сигнала.

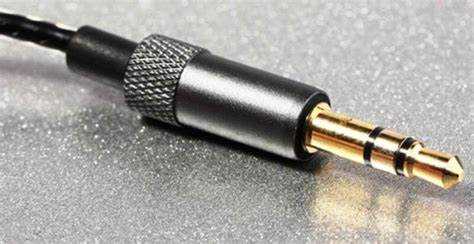

3.5 мм TRS – распространённый вариант для портативных устройств. Этот штекер имеет три контакта: левый канал, правый канал и общий (земля). Для двухпроводных колонок важно правильно определить полярность и соединить провода с контактами штекера, чтобы избежать искажений.
6.35 мм TS подходит для моно-сигнала и используется с профессиональной аудиотехникой. Если колонки рассчитаны на моно выход, такой штекер будет оптимален, но для стерео нужно применять TRS или отдельные штекеры на каждый канал.
RCA
При покупке штекера обращайте внимание на материалы: латунь с позолотой обеспечивает лучшую проводимость и устойчивость к окислению. Также важен тип крепления провода – пайка гарантирует надёжность, а винтовые зажимы могут со временем ослабнуть.
Размер и длина штекера должны соответствовать гнезду устройства и обеспечивать удобство подключения без лишнего натяжения проводов. Неправильно подобранный штекер может привести к повреждению и ухудшению качества звука.
Правильное нанесение припоя на провода и контакты штекера
Перед пайкой необходимо тщательно очистить оголённые концы проводов от окислов и загрязнений. Для этого используйте мелкозернистую наждачную бумагу или специальную щётку. Контакты штекера также должны быть очищены, чтобы обеспечить качественный контакт.
Разогрейте паяльник до температуры 350–370 °C. Слишком высокая температура может повредить провод или штекер, слишком низкая – ухудшит качество пайки. Для равномерного прогрева приложите жало паяльника к контакту штекера на 1–2 секунды.
Нанесите небольшое количество припоя на жало паяльника, а затем аккуратно перенесите припой на контакт штекера, обеспечивая тонкий и ровный слой металла. Припой должен покрывать всю площадь контакта, но не образовывать комков или избытка.
Подготовленные провода облуживаются отдельно: зажмите оголённый провод пинцетом, приложите жало паяльника и одновременно подавайте припой. Припой должен равномерно покрыть все жилы без скоплений. Облуживание облегчает последующее соединение и снижает риск окисления.
После облуживания проводов и контактов штекера соедините их и быстро прижмите жало паяльника к месту контакта. Подавайте припой, пока он полностью не заполнит пространство между проводом и контактом. Время пайки не должно превышать 3–4 секунды, чтобы избежать перегрева.
После завершения пайки дайте соединению остыть без движения. Готовый шов должен быть блестящим, гладким, без трещин и излишков припоя. Проверьте прочность пайки, слегка потянув провод – он не должен отходить от штекера.
Техника пайки: как соединить провода с контактами штекера
Для надёжного соединения проводов с контактами штекера требуется точное соблюдение последовательности и правильная техника пайки.
-
Подготовка контактов и проводов:
- Зачистите изоляцию проводов на длину 5–7 мм, чтобы оголить жилу без повреждения жилы.
- Оберните жилу провода жгутом, обеспечив плотное и ровное распределение жил по окружности.
- Обеспаяйте контакты штекера: нанесите тонкий слой припоя на них (легкое «жабрение»).
- Проверьте чистоту и отсутствие окислов на контактах и проводах.
-
Пайка проводов к контактам:
- Нагрейте паяльник до 350–370 °C для стабильного расплавления припоя.
- Сначала приложите паяльник к контакту штекера, затем к оголённому проводу.
- Подайте припой к месту соединения, позволяя ему равномерно заполнить стык между жилой и контактом.
- Удалите паяльник и дайте соединению остыть без движения, чтобы избежать холодной пайки.
-
Проверка качества пайки:
- Пайка должна иметь гладкую, блестящую поверхность без трещин и комков.
- Провод должен прочно держаться, проверяется лёгким механическим натягиванием.
- Отсутствие излишков припоя, которые могут вызвать короткое замыкание.
-
Завершающие действия:
- Изолируйте контакт с помощью термоусадочной трубки или изоленты.
- Соберите штекер, аккуратно разместив провода внутри корпуса.
- Проверьте целостность соединения мультиметром на прозвон и отсутствие замыканий.
Проверка качества пайки и надежности соединения
После завершения пайки следует визуально осмотреть место соединения. Припой должен полностью покрывать контакт и оголенный провод, образуя ровную и блестящую поверхность без комков и трещин. Материал не должен иметь чрезмерных наплывов или излишков, которые могут замыкать соседние контакты.
Провод не должен смещаться или выпадать при легком механическом воздействии. Для проверки надежности рекомендуется аккуратно покачать провод в месте пайки – он должен оставаться неподвижным, а соединение не должно разрушаться.
Использование мультиметра в режиме прозвонки позволяет проверить электрическую целостность соединения. Контакт должен показывать низкое сопротивление, близкое к нулю. При выявлении повышенного сопротивления или обрывов следует перепаять участок.
Для исключения короткого замыкания измерьте сопротивление между соседними контактами. Значение должно быть максимально высоким или бесконечным. Наличие сигнала прозвонки указывает на возможное замыкание.
При проверке обращайте внимание на качество зачистки проводов: остатки изоляции или грязь снижают качество пайки и могут привести к нестабильной работе колонки.
После проверки механической и электрической прочности соединения рекомендуется изолировать место пайки термоусадочной трубкой или электротейпом для защиты от коррозии и случайных повреждений.
Изоляция и защита припаянного соединения от повреждений
После пайки необходимо тщательно изолировать место соединения, чтобы избежать коротких замыканий и механических повреждений. Для этого применяют термоусадочную трубку, которая должна быть на 2–3 мм длиннее самой зоны пайки с каждой стороны. Наденьте трубку на провод до пайки, затем после остывания соединения сдвиньте её и прогрейте феном или зажигалкой до плотного прилегания.
Если термоусадочная трубка недоступна, используют электроизоляционную ленту, наматывая её плотно и равномерно, чтобы полностью покрыть оголённые участки и припой. Рекомендуется несколько слоев для повышения надежности.
Дополнительно стоит закрепить место пайки в штекере с помощью горячего клея или силиконового герметика. Это предотвратит смещение проводов и снизит нагрузку на контакт при изгибах и вибрациях.
Обратите внимание, что отсутствие изоляции или её повреждение приводит к коррозии металла и ухудшению контакта. Регулярно проверяйте целостность изоляции при эксплуатации, особенно в условиях повышенной влажности или механического воздействия.
Вопрос-ответ:
Как правильно подготовить провода перед пайкой к штекеру колонок?
Перед пайкой нужно снять изоляцию с проводов примерно на 5-7 мм, чтобы обнажить жилы. Затем аккуратно скрутить оголённые жилы, чтобы они не рассыпались, и обработать канифолью или флюсом для лучшего прилипания припоя. Важно удалить окислы с проводов, иначе пайка может получиться слабой.
Какие инструменты и материалы понадобятся для пайки штекера к проводам колонок?
Необходим паяльник с регулируемой температурой (обычно 250–350 °C), припой с канифолью (желательно с содержанием не менее 60% олова), флюс для очистки соединения, а также маленькие бокорезы и нож для зачистки проводов. Также стоит иметь термоусадочные трубки или изоленту для защиты готового соединения.
Как избежать перегрева провода или штекера при пайке?
Чтобы не повредить провод и штекер, паяльник следует держать на контакте не более 3-4 секунд. Припой наносится быстро, после чего паяльник нужно убрать. Если нужно подогреть большую площадь, лучше сделать это поэтапно, чтобы детали не перегрелись и не потеряли свои свойства.
Как проверить качество пайки после соединения проводов со штекером?
После пайки нужно осмотреть соединение на отсутствие трещин, комков припоя и излишков. Провода не должны шататься в контактах. Для проверки можно использовать мультиметр в режиме прозвонки — он покажет, есть ли контакт и нет ли короткого замыкания между жилами.
Как лучше защитить припаянное соединение от механических повреждений и коррозии?
После пайки рекомендуется обмотать место соединения термоусадочной трубкой, которая плотно облегает провода и контакт, или использовать изоляционную ленту высокого качества. Это предотвращает попадание влаги и защищает от случайных механических воздействий. В сложных условиях можно дополнительно нанести слой силиконового герметика.
Как правильно подготовить провода колонок перед пайкой штекера?
Перед пайкой необходимо тщательно очистить концы проводов от изоляции на длину примерно 5-7 мм. Чтобы обеспечить надежное соединение, важно удалить окислы и загрязнения с оголённой части, используя мелкую наждачную бумагу или специальный очиститель. Затем жилы нужно аккуратно скрутить, чтобы они не распадались при пайке. Если провода имеют многожильную структуру, их лучше немного залудить — нанести тонкий слой припоя, что упростит процесс соединения с контактами штекера и обеспечит стабильный контакт.
