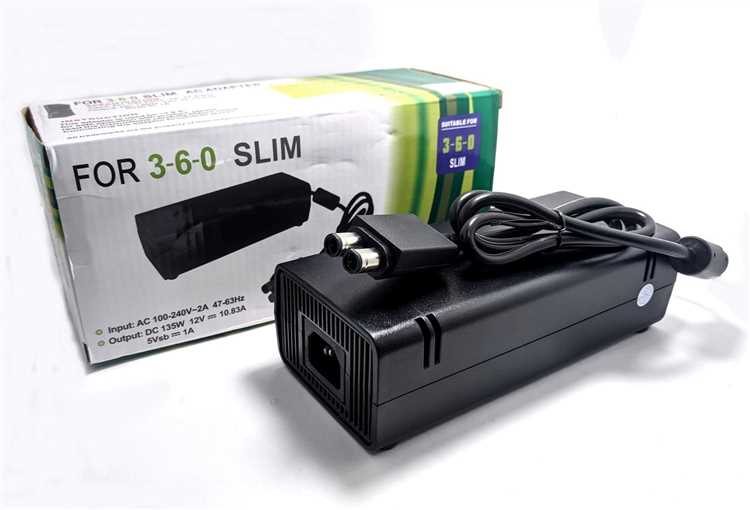

Блок питания консоли Xbox 360 Slim рассчитан на выходное напряжение 12 В при токе до 10,83 А и мощность около 130 Вт. Корпус герметично собран, оснащён вентиляцией и встроенной защитой от перегрева. При выходе из строя одного из компонентов восстановление возможно только после аккуратной разборки устройства, что требует определённой подготовки.
Разборка начинается с удаления резиновых ножек и скрытых винтов под наклейками. Корпус удерживается на защёлках по периметру, которые необходимо поддевать пластиковым медиатором или другим неметаллическим инструментом, чтобы избежать повреждения пластиковых элементов. Следует соблюдать осторожность при работе в районе вентилятора, так как кабели вентилятора часто зафиксированы вблизи защёлок.
После открытия корпуса видны основные узлы: фильтрующая часть, трансформатор, выпрямительный блок и радиатор. Конденсаторы высокого напряжения требуют особого внимания – перед продолжением работы необходимо убедиться, что они полностью разряжены. Рекомендуется использовать мультиметр и разрядный резистор номиналом 10–20 кОм мощностью не менее 2 Вт.
Все действия следует выполнять при отключённом питании и с обязательным заземлением. Перед повторной сборкой желательно осмотреть плату на наличие перегретых дорожек, вздутых конденсаторов и слабых пайков. Для повышения надёжности блока питания можно заменить термопасту на радиаторе и прочистить вентилятор от пыли. Эти меры помогут избежать перегрева и продлить срок службы устройства.
Необходимые инструменты для разборки блока питания
Для безопасной и эффективной разборки блока питания Xbox 360 Slim потребуется набор специализированных инструментов, исключающих повреждение корпуса и внутренних компонентов.
Основной инструмент – отвертка Torx T10 с отверстием в центре (T10 Security). Без неё невозможно открутить винты с защитным штифтом, используемые в корпусе блока питания. Важно использовать именно качественную отвертку, чтобы избежать срыва шлицов.
Пластиковая лопатка или медиатор необходимы для аккуратного разделения половинок корпуса. Металлические предметы могут оставить следы или привести к трещинам. При отсутствии профессионального инструмента подойдёт карта из плотного пластика.
Пинцет с тонкими изогнутыми концами удобен для изъятия мелких разъёмов и фиксаторов внутри блока. Это позволяет избежать лишнего касания руками элементов платы и снизить риск повреждения дорожек или пайки.
Антистатический браслет снижает вероятность электростатического разряда, особенно при контакте с фильтрующими элементами и микросхемами на плате. Его использование особенно актуально в сухих помещениях и при разборке блока после длительной эксплуатации.
Также рекомендуется подготовить чистую рабочую поверхность, контейнер для винтов и кисть с мягким ворсом для удаления пыли после вскрытия.

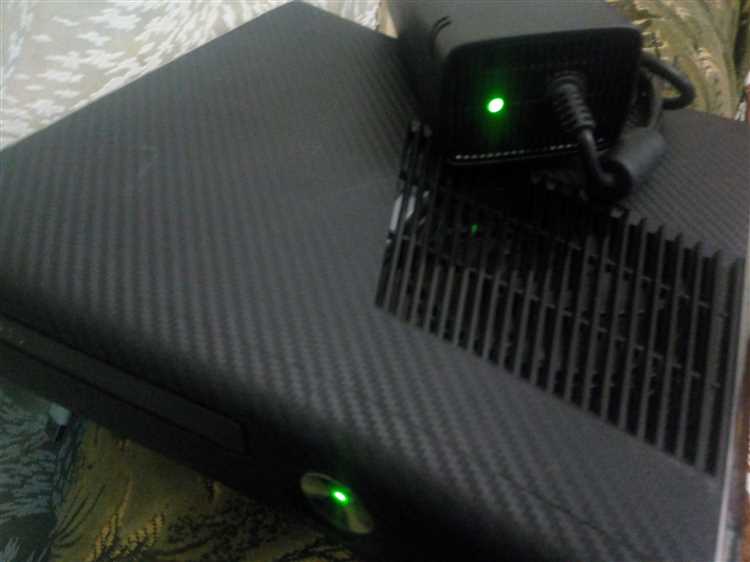

Как безопасно отключить блок питания от консоли и сети
Перед началом разборки блока питания необходимо правильно его отключить, чтобы избежать поражения током и повреждения компонентов. Последовательность действий должна быть строго соблюдена.
- Полностью выключите консоль Xbox 360 Slim с помощью кнопки питания на передней панели и дождитесь, пока индикаторы полностью погаснут.
- Извлеките шнур питания из розетки. Это основной источник опасного напряжения. Не прикасайтесь к контактам вилки сразу после отключения.
- Отсоедините кабель блока питания от задней панели консоли, потянув за разъем, а не за провод. Разъем фиксируется плотно, используйте обе руки для равномерного усилия.
- Подождите не менее 5 минут после отключения – конденсаторы внутри блока могут сохранять заряд. За это время остаточное напряжение успевает снизиться до безопасного уровня.
Не пытайтесь разбирать блок, пока он подключен хотя бы к одному из устройств. Даже если кабель извлечен из розетки, возможны остаточные токи через заземление или интерфейсные линии.
После полной изоляции блока питания рекомендуется проверить его корпус на наличие остаточного нагрева. Если устройство тёплое, дайте ему остыть – нагретые компоненты внутри могут быть хрупкими и легко повреждаются при демонтаже.
Снятие корпуса блока питания без повреждений
Перед началом отключите блок питания от электросети и отсоедините кабель от консоли. Разбор следует выполнять на неметаллической поверхности, чтобы исключить короткие замыкания при случайном контакте с платой.
Корпус блока питания Xbox 360 Slim состоит из двух пластиковых половин, скреплённых внутренними защёлками и винтами под специальную отвертку типа Torx T10 с отверстием (security Torx). Всего шесть винтов: четыре по углам и два под резиновыми ножками. Осторожно снимите ножки, поддев их пластиковым шпателем – клей многоразовый, важно не деформировать основание.
После откручивания всех винтов переходите к освобождению защёлок. Используйте пластиковую карту или медиатор – начните с задней части (со стороны кабеля), аккуратно вставляя инструмент в стык между половинами. Двигайтесь по периметру, не прилагая избыточного усилия. Защёлки расположены примерно через каждые 5 см, особенно плотно фиксируются по бокам. Не применяйте отвёртки или металлические предметы – риск трещин и царапин высокий.
После отщелкивания всех фиксаторов верхняя крышка корпуса должна свободно поддаться. При сопротивлении не тяните – вероятна пропущенная защёлка или винт. Проверьте все крепёжные точки повторно перед тем как продолжить разборку внутренних компонентов.
Определение типа винтов и способ их выкручивания
Внутри блока питания Xbox 360 Slim используются винты типа Torx с внутренней звездочкой. Чаще всего встречаются винты формата T10 Security с отверстием по центру. Это нестандартный тип, и для его извлечения потребуется отвертка с соответствующим шлицем.
Для доступа ко всем винтам необходим комплект прецизионных отверток. Важно заранее подготовить Torx T10 Security, а также T8 – последний может применяться для крепления внутренних компонентов после снятия корпуса.
Перед выкручиванием винтов убедитесь, что рабочая поверхность устойчива, а блок питания не скользит. Удерживая корпус одной рукой, аккуратно вращайте отвертку против часовой стрелки, не прилагая избыточной силы. Если винт не поддается, не применяйте усилие – это может сорвать шлицы. Лучше капнуть немного изопропилового спирта в углубление или использовать резиновую прокладку между отверткой и шляпкой.
Все винты следует складывать в отдельный контейнер, чтобы не потерять мелкие элементы. Некоторые винты отличаются по длине – важно запомнить их расположение для обратной сборки.
Извлечение внутренних компонентов блока питания
После снятия крышки корпуса открывается доступ к основной плате и элементам питания. В первую очередь необходимо отсоединить разъёмы вентилятора, если он установлен. Разъём расположен сбоку от платы и удерживается пластиковыми фиксаторами – аккуратно подденьте их плоской отвёрткой и извлеките штекер без рывков.
Далее следует освободить плату от винтов крепления. Обычно используются саморезы с головкой Torx T10, расположенные по периметру платы и возле трансформатора. Удалите их, сложив отдельно, чтобы не потерять. Не трогайте элементы на плате руками: разряд конденсатора может вызвать ожог или повредить компоненты.
Конденсаторы могут быть припаяны через обратную сторону платы. Если требуется их замена, переверните плату и обратите внимание на полярность при демонтаже. При пайке соблюдайте технику безопасности – плата остаётся заряженной некоторое время после отключения.
После извлечения платы осмотрите внутреннюю часть корпуса. На дне могут быть остатки пыли, термопасты или следы перегрева. Очистку проводите мягкой кистью и изопропиловым спиртом. При необходимости замените термопрокладки на новые толщиной 1–1,5 мм, соответствующие оригиналу по теплопроводности.
Очистка и осмотр платы на предмет повреждений
Перед началом осмотра необходимо снять пыль и загрязнения с платы, чтобы не пропустить дефекты. Для очистки используйте сжатый воздух или мягкую кисть с антистатической щетиной.
Если на плате присутствуют следы загрязнений или окисления, применяйте изопропиловый спирт (не менее 90%) и ватные палочки. Протирайте аккуратно, избегая чрезмерного увлажнения.
- Проверьте визуально пайку на предмет трещин, холодных или непропаянных контактов.
- Ищите следы перегрева – потемнения, вздутия компонентов или дорожек.
- Осмотрите конденсаторы на вздутие или вытекание электролита.
- Проверьте наличие трещин и механических повреждений на плате и элементах.
- Обратите внимание на целостность дорожек и отсутствие коротких замыканий между ними.
После очистки и визуального осмотра рекомендуется использовать мультиметр для проверки ключевых элементов и соединений, особенно если есть подозрения на повреждения.
Осмотр платы должен выполняться в хорошо освещённом месте с увеличительным стеклом для выявления мелких дефектов.
Вопрос-ответ:
Какие инструменты понадобятся для разборки блока питания Xbox 360 Slim?
Для разбора блока питания потребуются крестовая отвертка малого размера, пинцет, пластиковая лопатка или медиатор для аккуратного поддевания корпуса, а также антивибрационная подложка или мягкая поверхность для работы. Иногда может понадобиться отвертка Torx T8 или T10 для винтов с секретными шляпками. Наличие хорошего освещения и увеличительного стекла поможет лучше рассмотреть мелкие детали платы.
Как безопасно отключить блок питания от консоли и сети перед разборкой?
Перед началом работы нужно полностью отключить блок питания от розетки и самой консоли. Желательно подождать несколько минут, чтобы конденсаторы внутри блока полностью разрядились. Не стоит пытаться разбирать устройство сразу после работы — остающееся напряжение может привести к удару током. Также следует избегать работы в условиях повышенной влажности и использовать изолированные инструменты.
Какие признаки повреждений платы блока питания Xbox 360 Slim можно обнаружить при осмотре?
Во время осмотра следует обратить внимание на следы пригоревших участков, потемнение компонентов, вздутие или протекание конденсаторов, трещины и механические повреждения. Иногда можно заметить повреждения дорожек или контактных площадок. Если плата загрязнена пылью или следами влаги, это может привести к коротким замыканиям. Все обнаруженные дефекты требуют более тщательной диагностики и, возможно, замены отдельных элементов.
Как правильно снять корпус блока питания без повреждений?
Для снятия корпуса лучше использовать пластиковую лопатку, аккуратно поддевая защёлки по периметру. Не рекомендуется применять металлические инструменты, чтобы избежать царапин и трещин. Начинайте с углов и плавно двигайтесь к центру, проверяя, чтобы не было зацеплений. Если корпус не поддаётся, не стоит применять силу — лучше проверить наличие скрытых винтов или защёлок, которые могли быть пропущены.
Как правильно извлечь внутренние компоненты из блока питания Xbox 360 Slim для ремонта?
После снятия корпуса аккуратно отключите все разъёмы и кабели, отмечая их расположение для последующей сборки. Используйте пинцет для извлечения мелких деталей и аккуратно откручивайте винты крепления платы. Избегайте чрезмерного давления на элементы платы, чтобы не повредить дорожки и компоненты. Рекомендуется работать на антистатическом коврике и использовать заземление для защиты от статического электричества.
Какие шаги необходимо выполнить, чтобы разобрать блок питания Xbox 360 Slim без повреждений?
Для разборки блока питания Xbox 360 Slim сначала отсоедините его от консоли и электросети. Затем удалите защитные наклейки, которые могут скрывать винты. Используйте отвертку с подходящей насадкой, чтобы аккуратно выкрутить винты, удерживающие корпус. После этого осторожно разделите корпус, избегая применения силы, чтобы не сломать пластиковые защёлки. Важно внимательно осмотреть внутренние компоненты на предмет повреждений и загрязнений. Каждое действие должно выполняться последовательно, чтобы сохранить целостность деталей и упростить дальнейшую сборку.
