Магнитола, установленная на УАЗ Патриот 2015 года, представляет собой штатное головное устройство с пластиковым корпусом, фиксируемым с помощью четырёх винтов и системы защёлок. Для её демонтажа потребуется набор пластиковых съёмников, крестовая отвёртка и при необходимости – ключ на 10 для отсоединения минусовой клеммы аккумулятора.
Перед началом работ необходимо обесточить систему, отключив минусовую клемму аккумулятора. Это исключит короткое замыкание при отсоединении разъёмов питания и антенны. Демонтаж декоративной накладки вокруг магнитолы следует начинать снизу, поддевая её аккуратно пластиковой лопаткой, чтобы не повредить фиксаторы и поверхность панели.
После снятия рамки открывается доступ к винтам, фиксирующим корпус магнитолы в торпедо. Все четыре винта выкручиваются крестовой отвёрткой, после чего устройство аккуратно выдвигается на себя. Следует удерживать его двумя руками, чтобы не допустить провисания и натяжения проводов.
При отключении разъёмов стоит запомнить их расположение или сфотографировать – это облегчит установку новой магнитолы. Если планируется возвращение штатного устройства, важно сохранить крепёж и не повреждать заводские соединения. Устройство подключается по стандартной схеме: ISO-разъёмы и антенный штекер.
Подготовка инструментов и отключение аккумулятора
Перед демонтажем штатной магнитолы на УАЗ Патриот 2015 года необходимо подготовить минимальный набор инструментов и обеспечить безопасность работ. Работы проводятся при полностью обесточенной бортовой сети.
Для снятия магнитолы потребуется:
- плоская и крестовая отвертки (желательно с короткой ручкой);
- пластиковые лопатки для снятия обшивки (чтобы не повредить панели);
- головка на 10 мм с трещоткой или ключ;
- тонкий фонарик для подсветки труднодоступных участков;
- перчатки для защиты рук от острых кромок.
Отключение аккумулятора – обязательный шаг. Магнитола подключена к питанию постоянно, и при демонтаже существует риск короткого замыкания.
- Откройте капот и найдите аккумуляторную батарею.
- Убедитесь, что клемма не касается клеммной площадки, чтобы случайно не восстановилось соединение.
После обесточивания системы следует подождать не менее 5 минут. Это позволит блоку управления и другим элементам электросистемы завершить циклы работы и сбросить остаточные напряжения.
Снятие декоративной панели центральной консоли
Перед демонтажем панели убедитесь, что аккумулятор отключён, чтобы исключить короткие замыкания при работе с электрооборудованием.
Процесс снятия панели требует аккуратности, так как пластик легко повредить. Для удобства используйте пластиковую монтажную лопатку или медиатор.
- Сначала снимите накладку селектора КПП, потянув её вверх. Она крепится на защёлках.
- Отсоедините кожух рычага передач, аккуратно поддевая края со всех сторон. При необходимости ослабьте фиксацию внутреннего хомута.
- Снимите декоративную окантовку панели управления климатом. Она также держится на защёлках, поддевать нужно с нижнего края.
- Открутите два самореза в нижней части панели, расположенные под климатическим блоком. Подходящая отвёртка – крестообразная PH2.
- Далее аккуратно потяните панель на себя, начиная снизу и двигаясь вверх, чтобы отщелкнуть крепления по периметру.
- После ослабления всех фиксаторов, отсоедините разъёмы от кнопок аварийной сигнализации и обогрева сидений, если они установлены.
Снятая панель открывает доступ к винтам крепления штатной магнитолы и разъёмам питания и антенны. Храните панель в безопасном месте, чтобы не повредить декоративное покрытие.

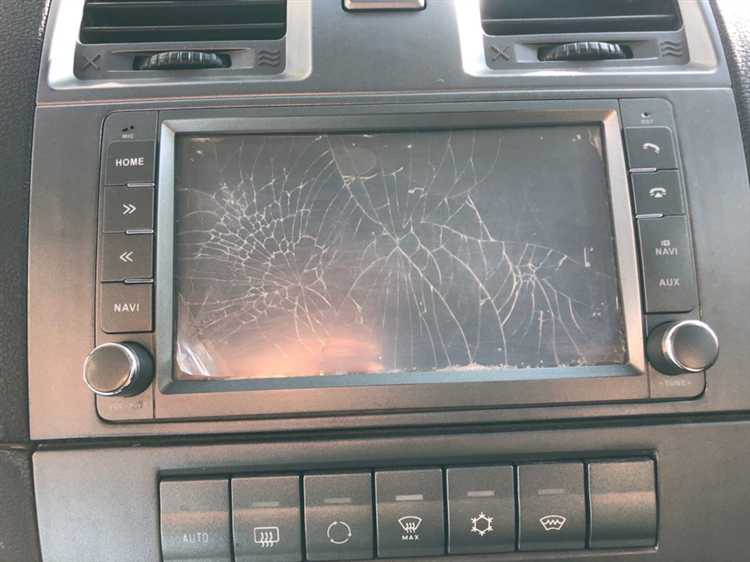

Отсоединение воздуховодов и управляющих элементов
После снятия декоративной панели необходимо отсоединить воздуховоды, ведущие к центральным дефлекторам. Для этого аккуратно извлеките пластиковые патрубки, потянув их на себя. Используйте пластиковую лопатку, чтобы не повредить крепления. При наличии защёлок – отожмите их плоской отвёрткой, действуя с минимальным усилием.
Затем отсоедините разъёмы управления климатической системой. На УАЗ Патриот 2015 года блок управления отопителем соединён с проводкой через несколько штекеров. Разъёмы имеют фиксирующие защёлки: сначала нажмите на фиксатор, затем аккуратно извлеките разъём. При ослабленном креплении рекомендуется проверить целостность проводов и клемм.
Если установлен дополнительный функционал (например, кнопки подогрева сидений или блок управления полным приводом), также отсоедините соответствующие разъёмы. Все подключения должны отсоединяться без рывков – перегрузка может повредить контакты.
Перед окончательным извлечением воздуховодов проверьте, не остались ли крепёжные винты или клипсы, удерживающие элементы конструкции. В противном случае возможно повреждение направляющих каналов или корпуса панели.
Откручивание крепёжных винтов магнитолы
После демонтажа декоративной панели и отсоединения воздуховодов становятся видны крепёжные винты, удерживающие магнитолу в посадочном гнезде. Обычно используется четыре винта – по два с каждой стороны корпуса устройства. Для их удаления потребуется отвертка с крестообразным шлицем №2.
Важно: при откручивании винтов не прикладывайте чрезмерное усилие, чтобы не повредить пластиковые направляющие и резьбу. Работайте плавно, удерживая магнитолу рукой, чтобы она не сместилась внутрь панели после удаления последнего винта.
Винты могут быть закрыты пластиковыми заглушками или установлены глубоко в посадочных колодцах. В таком случае удобно использовать магнитную отвертку с удлинённой битой. Если винт прокручивается, проверьте его положение – возможно, он закручен под углом или сорвана головка.
После полного откручивания всех креплений магнитолу можно аккуратно выдвинуть на себя примерно на 5–7 см, не прилагая рывков. На этом этапе необходимо перейти к отключению разъёмов питания и антенны.
Аккуратное извлечение магнитолы из посадочного места
После демонтажа декоративной панели и отсоединения крепёжных винтов необходимо переходить к аккуратному извлечению магнитолы. Применение чрезмерного усилия недопустимо – металлические направляющие и пластиковые элементы легко деформируются.
Используйте пластиковые монтажные лопатки или обёрнутую в изоленту плоскую отвёртку. Вставьте инструмент по периметру магнитолы, чтобы равномерно ослабить посадку. Не тяните за переднюю панель – захватите корпус магнитолы с двух сторон, проталкивая его наружу равномерными движениями.
Если блок удерживается туго, проверьте наличие дополнительных креплений или направляющих штифтов в глубине шахты. Не допускайте перекоса корпуса при извлечении – это может повредить разъёмы или согнуть металлические части фиксации.
После выдвижения магнитолы на 5–6 см, остановитесь и осторожно отсоедините все подключённые разъёмы. Не допускайте натяжения кабелей. Рекомендуется поддерживать корпус одной рукой, чтобы избежать падения или повреждения приборной панели.
Завершив отсоединение всех проводов и антенны, окончательно извлеките магнитолу и отложите её на мягкую поверхность. Убедитесь, что внутри шахты не осталось фрагментов креплений или инструментов.
Отключение антенного кабеля и разъёмов питания
После освобождения магнитолы из посадочного места приступайте к отсоединению антенного кабеля. В УАЗ Патриот 2015 года антенна крепится к задней части магнитолы через стандартный штекер с защёлкой. Аккуратно сожмите фиксатор и плавно потяните кабель, избегая рывков, чтобы не повредить разъём или провод.
Далее отключите разъёмы питания и дополнительных устройств. Магнитола оснащена несколькими колодками: основным разъёмом питания 12 В, разъёмом динамиков и разъёмом управления. Для безопасного отсоединения сначала зафиксируйте защёлку на разъёме, затем осторожно отсоедините его, не натягивая провода.
При наличии штатного разъёма с множеством контактов не применяйте силу. Если защёлка не поддаётся, проверьте, нет ли дополнительных фиксирующих элементов или защёлок по бокам разъёма. Их следует сжать или сдвинуть перед отсоединением.
После отсоединения всех кабелей убедитесь в отсутствии повреждений на проводах и разъёмах. Это упростит дальнейшую установку или замену магнитолы.
Проверка разъёмов и состояния проводки
Перед отсоединением магнитолы необходимо внимательно осмотреть все разъёмы. Особое внимание уделите контактам на наличие окисления, загрязнений и механических повреждений. Для проверки используйте фонарик и увеличительное стекло.
Разъёмы питания должны быть плотно зафиксированы, без люфта. Проверьте целостность проводов на участке от разъёма к кузову и к магнитоле. Обратите внимание на изоляцию: отсутствие трещин, порезов и потёртостей.
Если проводка имеет заводские ответвления или использовались дополнительные адаптеры, убедитесь в отсутствии следов перегрева и надёжности контактов. Для контроля можно использовать тестер напряжения, замерив подачу питания на разъёмах при включённом зажигании.
При обнаружении повреждений проводки рекомендуется провести замену или ремонт до установки магнитолы. Это исключит возможные короткие замыкания и проблемы с работой аудиосистемы.
Перед повторным подключением убедитесь, что все разъёмы вставлены до характерного щелчка, обеспечивающего надёжный контакт.
Подготовка посадочного места для новой магнитолы
Перед установкой новой магнитолы убедитесь в полном отсутствии остатков старого крепежа и загрязнений в посадочном месте. Проверьте целостность и ровность монтажной площадки – деформации могут вызвать неправильную фиксацию устройства.
Осмотрите разъёмы проводки на предмет окисления, повреждений или загрязнений. При необходимости очистите контакты с помощью специальных средств для электрооборудования, чтобы обеспечить стабильное соединение.
Если новая магнитола имеет другие размеры, чем штатное отверстие, подготовьте адаптерную рамку или монтажный кронштейн, соответствующий модели. Тщательно закрепите рамку, чтобы исключить люфт и вибрации при движении автомобиля.
Перед установкой проверьте длину и состояние проводов питания, антенны и динамиков. При обнаружении повреждений выполните ремонт или замену кабелей, чтобы избежать проблем с работой магнитолы.
Убедитесь, что клеммы и разъёмы подключаются без усилий и надежно фиксируются, исключая возможность случайного отключения в процессе эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для снятия магнитолы на УАЗ Патриот 2015 года?
Для работы потребуется крестовая отвертка средней длины, плоская тонкая отвертка или монтажная лопатка для аккуратного поддевания декоративных элементов, а также набор ключей или головок на 10 мм для откручивания крепежных элементов. Иногда полезен фонарик для подсветки труднодоступных мест.
Как безопасно отсоединить электрические разъёмы, чтобы не повредить проводку?
Перед отсоединением разъёмов следует отключить аккумулятор, чтобы избежать короткого замыкания. Каждый разъём имеет защёлку — её нужно аккуратно нажать или поддеть, не применяя чрезмерной силы. Важно не тянуть за провода, а именно за пластиковые части разъёмов, чтобы избежать повреждений.
Какие трудности могут возникнуть при снятии магнитолы на этой модели автомобиля?
Чаще всего сложность вызывает плотная посадка магнитолы и ограниченное пространство для доступа к крепежу. Иногда декоративная панель плотно прилегает и может потребовать осторожного поддевания, чтобы не повредить пластик. Также встречаются закисшие или сильно затянутые винты, которые требуют аккуратного подхода, чтобы избежать срыва шлицов.
Как правильно подготовить место под новую магнитолу после снятия старой?
Необходимо тщательно очистить посадочное место от пыли и остатков клея или изоляции. Проверить состояние проводки и разъёмов — при необходимости подтянуть контакты или заменить повреждённые элементы. Рекомендуется осмотреть крепёжные детали и заменить при износе, чтобы новая магнитола плотно фиксировалась и не вибрировала при движении.
Можно ли самостоятельно снять магнитолу без риска повредить элементы центральной консоли?
Если работать внимательно и использовать подходящие инструменты, снять магнитолу можно самостоятельно. Главное — не торопиться, аккуратно поддевать панели и не применять чрезмерную силу. При возникновении сомнений лучше сделать фото разъёмов перед отсоединением или записать последовательность действий. Это поможет избежать ошибок и упростит установку обратно.
Какие инструменты понадобятся для снятия магнитолы на УАЗ Патриот 2015 года?
Для демонтажа магнитолы обычно требуются крестовая отвёртка и съёмник для пластиковых панелей. Также может пригодиться набор ключей на 10 мм для откручивания крепежных болтов, если магнитола установлена с дополнительными креплениями. Важно подготовить чистую тряпку или мягкую поверхность, чтобы не повредить салон при извлечении устройства.
Как правильно отключить электропроводку перед снятием магнитолы на УАЗ Патриот 2015 года?
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электроники. После этого следует аккуратно отсоединить все разъёмы питания и антенного кабеля от задней части магнитолы. Разъёмы обычно имеют фиксаторы, которые нужно нажать или поддеть, чтобы безопасно отсоединить. Резких движений лучше избегать, чтобы не повредить проводку и разъемы.
