Внутреннее сопротивление мультиметра – параметр, влияющий на точность измерений напряжения и других электрических величин. Его значение напрямую зависит от типа мультиметра и выбранного диапазона измерений. Для цифровых моделей обычно внутреннее сопротивление составляет 10 МОм, тогда как у аналоговых приборов этот показатель значительно ниже, что может искажать результаты.
Точное определение внутреннего сопротивления необходимо для корректной оценки измеряемых цепей, особенно при работе с высокоомными элементами. Для измерения используют специальную методику с дополнительными резисторами и тестовыми цепями, позволяющую минимизировать погрешности. При отсутствии технической документации определить внутреннее сопротивление можно экспериментально, используя тестовый резистор с известным значением.
Правильный выбор способа измерения и последовательность действий существенно снижают влияние внутреннего сопротивления на итоговые данные. Пренебрежение этим параметром приводит к систематическим ошибкам, что особенно критично в точных научных и инженерных расчетах. Рассмотренные методы помогут определить внутреннее сопротивление и учитывать его в дальнейшем при проведении замеров.
Что такое внутреннее сопротивление мультиметра и зачем его знать
При измерении напряжения внутреннее сопротивление мультиметра должно быть максимально высоким, чтобы не снижать измеряемое напряжение из-за дополнительной нагрузки. Для цифровых мультиметров типичные значения внутреннего сопротивления составляют от 1 МОм до 10 МОм.
При измерении тока внутреннее сопротивление, наоборот, должно быть минимальным, чтобы не вносить существенных потерь в цепь. Внутреннее сопротивление в режиме амперметра обычно составляет доли ома.
- Если внутреннее сопротивление слишком низкое при измерении напряжения, показания будут занижены.
- Если внутреннее сопротивление слишком высокое при измерении тока, прибор может неправильно отобразить ток из-за падения напряжения.
- Знание внутреннего сопротивления позволяет выбрать подходящий режим измерения и избежать искажений.
Рекомендация: перед точными измерениями следует проверить технические характеристики мультиметра и учитывать внутреннее сопротивление, особенно при работе с высокоомными цепями или маломощными источниками.
Подготовка мультиметра к измерению внутреннего сопротивления
Перед началом измерения необходимо отключить мультиметр от всех источников напряжения и нагрузки. Переключатель режима установите в положение измерения постоянного напряжения (DCV) или постоянного тока (DCA) в зависимости от модели и метода измерения внутреннего сопротивления.
Используйте новые или полностью заряженные батареи для питания мультиметра, чтобы исключить влияние снижения напряжения питания на точность измерения.
Подключите щупы к соответствующим разъёмам: черный – к общему (COM), красный – к входу для измерения напряжения или сопротивления, если мультиметр требует отдельного входа для сопротивления.
Перед измерением выполните проверку исправности щупов и контактов, измерив сопротивление между щупами без подключения к прибору. Значение должно быть близко к нулю, с учетом допуска модели.
Если мультиметр оснащён функцией автоматического отключения, временно отключите её или регулярно включайте прибор заново, чтобы избежать прерывания процесса.
В случае цифровых моделей установите диапазон измерения вручную, если автоматический режим не предоставляет необходимую точность. Рекомендуется выбирать диапазон сопротивления, превышающий предполагаемое значение внутреннего сопротивления мультиметра.

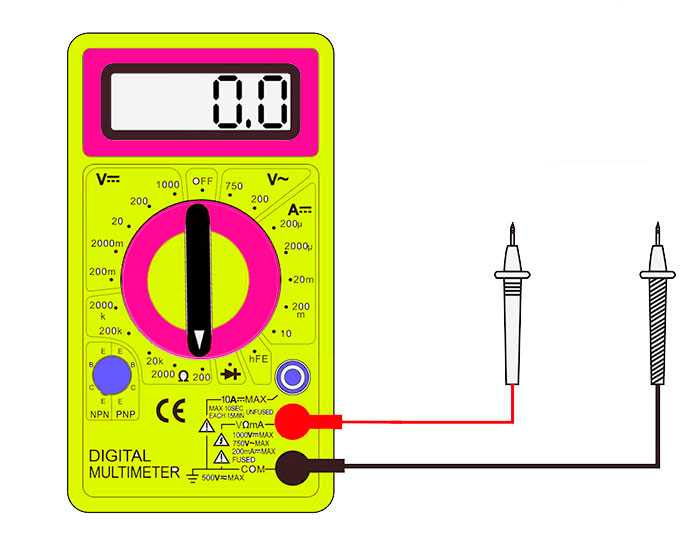

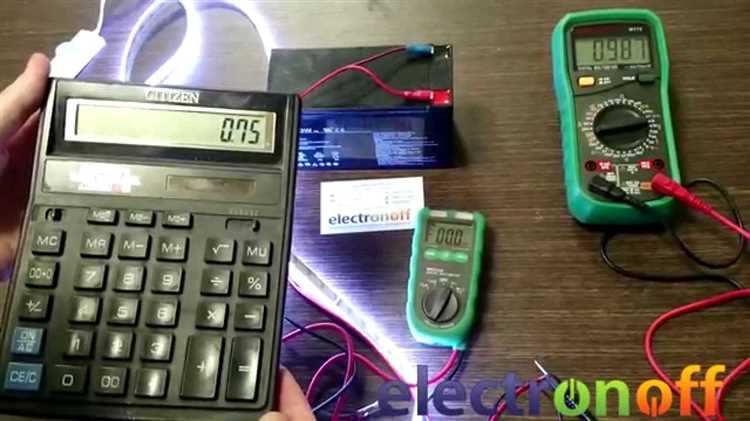

Как измерить внутреннее сопротивление мультиметра в режиме вольтметра
Для измерения внутреннего сопротивления мультиметра в режиме вольтметра потребуется эталонный источник постоянного напряжения с известным внутренним сопротивлением и внешний резистор с точным сопротивлением.
Подключите мультиметр в режиме вольтметра параллельно к источнику напряжения с известным сопротивлением. Измерьте напряжение на источнике без нагрузки – это будет эталонное напряжение U0.
Далее подключите внешний резистор известного сопротивления Rвнеш к источнику последовательно с мультиметром, измерьте напряжение Uизмеренное на клеммах мультиметра.
Используйте формулу для расчёта внутреннего сопротивления мультиметра Rвнутр:
Rвнутр = Rвнеш × (U0 / Uизмеренное — 1)
Точное значение Rвнеш выбирайте из диапазона примерно от 1 кОм до 10 кОм, чтобы напряжение заметно изменялось, но не выходило за пределы диапазона измерений мультиметра.
При расчетах учитывайте погрешность резистора и точность показаний мультиметра. Рекомендуется повторить измерения несколько раз и усреднить результаты для повышения точности.
Определение внутреннего сопротивления мультиметра в режиме амперметра
Внутреннее сопротивление мультиметра в режиме амперметра напрямую влияет на точность измерений тока. Для его определения необходимо собрать цепь с известным источником питания и эталонным резистором с точным сопротивлением.
Подключите мультиметр в режиме амперметра последовательно с резистором и источником питания. Измерьте ток через цепь, запомните показания мультиметра.
Далее отключите мультиметр, измерьте напряжение на резисторе вольтметром с минимальным внутренним сопротивлением (или другим мультиметром в режиме вольтметра). Рассчитайте ток по закону Ома: I = U / R, где U – измеренное напряжение, R – сопротивление резистора.
Внутреннее сопротивление амперметра Rвн вычисляется по формуле:
Rвн = (U / Iизмер) — R,
где Iизмер – ток, зарегистрированный мультиметром. Разница между рассчитанным током (без учета внутреннего сопротивления) и измеренным позволяет определить дополнительное сопротивление в цепи, которое и есть внутренним сопротивлением мультиметра в режиме амперметра.
Для повышения точности используйте резисторы с низким допуском (например, 0,1%) и стабилизированный источник питания. Измерения следует повторить несколько раз, чтобы исключить погрешности.
Использование тестового резистора для проверки внутреннего сопротивления
Для точного определения внутреннего сопротивления мультиметра применяется тестовый резистор с известным значением сопротивления. Его номинал должен быть сравним по величине с ожидаемым внутренним сопротивлением прибора, обычно в пределах от 1 кОм до 10 кОм.
Подключите тестовый резистор последовательно с мультиметром, установленным в режим измерения напряжения. Измерьте напряжение на резисторе и силу тока в цепи, используя второй мультиметр или соответствующие режимы одного прибора, если позволяет конструкция.
Внутреннее сопротивление мультиметра вычисляется по формуле:
Rвнутр = (Uист — Uизм) / I, где
- Uист – напряжение источника;
- Uизм – напряжение, измеренное мультиметром;
- I – сила тока, проходящего через цепь.
Если прямое измерение силы тока невозможно, можно использовать два последовательно включенных резистора – тестовый и неизвестный (мультиметра) – и по падению напряжения на каждом вычислить внутреннее сопротивление:
Rвнутр = Rтест × (Uизм / (Uист — Uизм))
Для повышения точности рекомендуется применять резисторы с допуском не выше 1%. Важно избегать резисторов с очень низким сопротивлением, чтобы не допустить чрезмерного тока и не повредить прибор.
Результаты измерений следует фиксировать с учетом условий окружающей среды, так как температура может влиять на сопротивление компонентов и мультиметра.
Влияние внутреннего сопротивления мультиметра на точность измерений
Внутреннее сопротивление мультиметра напрямую влияет на результат измерения, особенно при работе в режиме вольтметра. Чем выше внутреннее сопротивление, тем меньше прибор влияет на измеряемую цепь, снижая погрешность.
Для цифровых мультиметров типичное внутреннее сопротивление в режиме измерения напряжения составляет от 1 МОм до 10 МОм. При меньших значениях сопротивления появляется эффект нагрузочного падения напряжения, искажая показания. Например, при измерении напряжения на высокоомных источниках или датчиках низкий внутренний импеданс приведет к занижению результатов.
В режиме амперметра внутреннее сопротивление должно быть минимальным, чтобы не влиять на ток в цепи. Типичные значения – от долей миллиома до нескольких миллиом. Большое внутреннее сопротивление вызывает значительные потери и снижает точность измерения силы тока.
При измерении сопротивления мультиметром внутреннее сопротивление схемы влияет на формирование тестового тока. Высокое внутреннее сопротивление источника тока мультиметра ограничивает диапазон измеряемых сопротивлений и может увеличить погрешность на низких значениях.
Рекомендуется проверять внутреннее сопротивление мультиметра по инструкции производителя и учитывать его при выборе метода измерения. Для критичных измерений целесообразно использовать приборы с известными и максимально стабильными параметрами внутреннего сопротивления.
Как устранить ошибки при определении внутреннего сопротивления мультиметра
Точность определения внутреннего сопротивления зависит от правильной организации измерений и корректного выбора методики.
- Перед измерением необходимо проверить исправность приборов и калибровку мультиметра.
- Используйте резисторы с точностью не ниже 1%, чтобы минимизировать погрешности при сравнении.
- Избегайте влияния внешних помех: измерения выполняйте в условиях с минимальным электромагнитным фоном.
При измерениях в режиме вольтметра учтите, что внутреннее сопротивление влияет на результат, и необходимо:
- Подключать тестовый резистор строго по схеме последовательного соединения с мультиметром.
- Измерять напряжение на резисторе и рассчитывать внутреннее сопротивление по формуле: Rвнутр = (Uпит — Uизм) / (Uизм / Rтест), где Uпит – напряжение источника, Uизм – измеренное мультиметром напряжение, Rтест – сопротивление тестового резистора.
- Использовать источник питания с стабильным напряжением, чтобы избежать искажений.
В режиме амперметра для определения внутреннего сопротивления:
- Используйте шунтирующие резисторы с известным сопротивлением, сравнивайте падение напряжения.
- Избегайте перегрузки входных цепей мультиметра, чтобы не получить неверные значения.
Для исключения ошибок, связанных с контактами и проводами:
- Проверьте качество и исправность соединительных проводов.
- Используйте минимально возможную длину проводов и надёжные клеммы.
- Регулярно очищайте контактные поверхности от окислов и загрязнений.

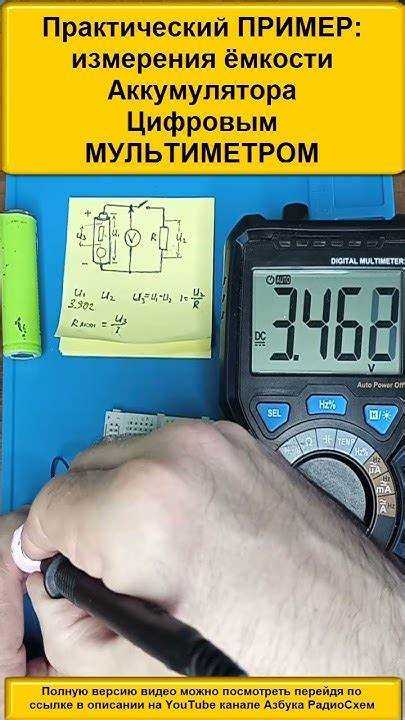

Рекомендации по выбору мультиметра с подходящим внутренним сопротивлением
При выборе мультиметра для измерений в режиме вольтметра важно учитывать внутреннее сопротивление прибора. Чем выше это значение, тем меньше прибор влияет на измеряемую цепь.
Оптимальным считается мультиметр с внутренним сопротивлением не ниже 10 МОм при измерении постоянного напряжения. Для точных измерений в чувствительных цепях рекомендуется выбирать модели с сопротивлением 20 МОм и выше.
Для мультиметров с функцией измерения переменного напряжения внутреннее сопротивление обычно ниже, от 1 МОм до 10 МОм. В таких случаях учитывайте специфику измеряемой схемы и допустимую погрешность.
При работе с низковольтными и маломощными источниками питания предпочтительнее мультиметры с максимальным внутренним сопротивлением, чтобы минимизировать нагрузку на источник.
Важна проверка реального значения внутреннего сопротивления, так как производитель может указывать номинальное значение, не учитывающее отклонения и возраст прибора. Для этого применяют тестовые резисторы и калибровочные методы.
Если мультиметр предполагается использовать в режиме амперметра, обратите внимание на максимально низкое внутреннее сопротивление в данном режиме, обычно измеряемое в миллиомах, чтобы не искажать ток в цепи.
При покупке обращайте внимание на технические характеристики и рекомендации производителя, а также на отзывы пользователей, которые указывают реальный уровень внутреннего сопротивления в условиях эксплуатации.
Вопрос-ответ:
Что влияет на точность определения внутреннего сопротивления мультиметра?
Точность измерения зависит от стабильности источника питания, правильного подключения приборов и корректного выбора диапазона измерений. Также важна калибровка мультиметра и качество используемых тестовых резисторов, так как отклонения в их номиналах могут исказить результаты.
Какой способ измерения внутреннего сопротивления мультиметра считается наиболее простым и надежным?
Наиболее доступным методом является использование известного резистора с точным номиналом и последующее сравнение измеренного напряжения и тока. Это позволяет вычислить сопротивление мультиметра по закону Ома без сложного оборудования.
Можно ли определить внутреннее сопротивление мультиметра без дополнительных приборов?
В некоторых случаях можно, если использовать сам мультиметр в разных режимах измерения и анализировать результаты, однако это снижает точность. Для более достоверного результата рекомендуется применять внешний тестовый резистор или источник питания с известными параметрами.
Почему внутреннее сопротивление мультиметра важно учитывать при измерениях?
Внутреннее сопротивление влияет на погрешность при замерах, особенно в цепях с малыми сопротивлениями. Если не учитывать этот параметр, полученные данные могут быть значительно искажены, что приведет к неправильным выводам о состоянии исследуемой цепи.
Какие ошибки чаще всего допускают при попытке определить внутреннее сопротивление мультиметра?
Распространенные ошибки включают использование неисправных или неточных резисторов, неправильное подключение приборов, а также отсутствие учета влияния дополнительных элементов схемы. Неправильный выбор режима измерения и несоблюдение последовательности действий также ухудшают результаты.
Как правильно определить внутреннее сопротивление мультиметра?
Для определения внутреннего сопротивления мультиметра необходимо использовать источник с известным стабильным напряжением и измерительный резистор с точным значением сопротивления. Подключив мультиметр в режиме вольтметра параллельно резистору и измеряя падение напряжения, а затем переключив мультиметр в режим амперметра и измеряя ток через резистор, можно рассчитать внутреннее сопротивление по формуле, учитывающей соотношение напряжения и тока. Такой подход позволяет выявить влияние внутреннего сопротивления мультиметра на результаты измерений и скорректировать их при необходимости.
