Какое напряжение между нулем и землей

Напряжение между нулевым проводом и землей – один из ключевых параметров безопасности и стабильности электроустановок. В бытовых и промышленных сетях с системой TN-C и TN-C-S этот показатель должен находиться в пределах не выше 5 В при нормальной эксплуатации. Превышение допустимых значений свидетельствует о проблемах с заземлением или нарушениях в распределительной сети.

Основная причина появления напряжения между нулём и землёй – наличие переходных сопротивлений и токов утечки. Их влияние усиливается при повреждениях кабелей, коррозии контактов или неправильном монтаже оборудования. В результате, даже небольшой потенциал на корпусах приборов может привести к риску поражения электрическим током или сбоям в работе электрооборудования.

Для контроля и профилактики важно регулярно измерять напряжение между нулём и землей, используя качественные мультиметры и соблюдать требования ПУЭ (Правил устройства электроустановок). Рекомендуется проводить проверку при вводе новых линий и после значимых изменений в системе электроснабжения.

Следует учитывать, что наличие напряжения в пределах 1–3 В считается допустимым и не влияет на работу оборудования, однако значения выше 5 В требуют немедленного анализа и устранения причин. Нарушения нормы особенно опасны в медицинских учреждениях и на предприятиях с высокой степенью электробезопасности.

Требования ПУЭ к допустимому напряжению между нулем и землей

Согласно Правилам устройства электроустановок (ПУЭ), напряжение между рабочим нулём и землёй не должно превышать 4 В при номинальном напряжении сети 230 В. Это значение установлено для обеспечения безопасности и предотвращения поражения электрическим током при косвенных прикосновениях.

Допустимое отклонение напряжения между нулём и землёй напрямую зависит от состояния и сопротивления защитного заземления, а также от корректного функционирования системы TN-C или TN-C-S. В системах TN-C-S сопротивление петли фазы-ноль должно обеспечивать ограничение тока замыкания на землю, что минимизирует напряжение между нулём и землёй.

ПУЭ требует регулярного контроля и измерения сопротивления заземления и напряжения между нулём и землёй, особенно в распределительных щитах и местах подключения оборудования. При обнаружении напряжения выше допустимого значения необходимо выявить причины: плохой контакт в нулевой шине, повреждение проводки, коррозию или неправильное заземление.

В случае превышения нормы по напряжению между нулём и землёй, ПУЭ предписывает незамедлительно принимать меры по устранению неисправностей, включая замену или ремонт проводников и улучшение заземляющих устройств. Несоблюдение этих требований приводит к повышенному риску электроопасности и нарушению стабильности работы электроустановок.

Причины возникновения напряжения между нулевым проводом и землей

Напряжение между нулевым проводом и землей возникает вследствие ряда технических факторов, напрямую влияющих на работу электрической системы и безопасность эксплуатации.

• Наличие сопротивления в нулевом проводе. Величина сопротивления жилы и контактов в нулевом проводе приводит к падению напряжения при прохождении токов нагрузки. Это вызывает смещение потенциала относительно земли.
• Неравномерное распределение нагрузок по фазам. При асимметричной нагрузке в трехфазных сетях возникает ток обратного нулевого проводника, который формирует разность потенциалов между нулем и землей.
• Нарушения в системе заземления. Недостаточное качество или отсутствие контура заземления повышает сопротивление «земля–нулевой провод», что увеличивает напряжение между ними.
• Повреждения и обрывы в нулевом проводе. Частичные обрывы или плохие контакты приводят к появлению паразитного напряжения, иногда достигающего десятков вольт.
• Индуктивные и емкостные связи с другими проводниками. В сложных электросетях возможен навод паразитных напряжений через емкостные или индуктивные связи, особенно при прокладке кабелей рядом с силовыми линиями.
• Ток утечки на корпус оборудования. При неисправностях или повреждениях изоляции ток утечки возвращается через землю, вызывая появление напряжения на нулевом проводе.

Для минимизации напряжения между нулем и землей рекомендуется:

1. Обеспечить качественное и регулярное техническое обслуживание нулевого проводника и заземляющих устройств.
2. Поддерживать сбалансированную нагрузку по фазам.
3. Использовать защитные устройства, отслеживающие токи утечки и обрывы нулевого провода.
4. Производить измерения сопротивления контура заземления не реже одного раза в год согласно нормативам.

Методы измерения и контроля напряжения между нулем и землей

Для точного измерения напряжения между нулевым проводом и землей применяются цифровые или аналоговые вольтметры с высокой входной емкостью и сопротивлением не менее 1 МОм. Измерения выполняются между нулевым проводом и контрольным заземлённым электродом, обеспечивающим надежный контакт с землей.

Перед измерением необходимо отключить нагрузку на исследуемой цепи, чтобы исключить искажение показаний из-за токов утечки или переходных процессов. В идеале источник заземления должен иметь сопротивление ниже 10 Ом для минимизации влияния контакта на результаты.

Для регулярного контроля напряжения используется измерительное оборудование с функцией регистрации и автоматической сигнализацией при превышении допустимых значений. Рекомендуется применять стабилизированные цифровые тестеры с диапазоном от 0 до 10 В и разрешением не менее 1 мВ.

При работе на промышленных объектах допустимо использование измерительных трансформаторов напряжения, подключаемых к нейтрали и земле, с последующим анализом сигналов через цифровые осциллографы или регистраторы. Это позволяет выявить временные пиковые перенапряжения и аномалии в сети.

Контроль состояния нулевого проводника и заземления должен сопровождаться измерением сопротивления петли «фаза-нуль-земля» по методике ПУЭ, чтобы своевременно выявлять ухудшение контактов и повышенное сопротивление, приводящее к росту напряжения между нулём и землёй.

В целях предотвращения аварий и обеспечения безопасности измерения рекомендуется проводить не реже одного раза в квартал, а в помещениях с повышенной влажностью или химически агрессивной средой – ежемесячно. Результаты фиксируются в журнале контроля с указанием даты, места и показаний.

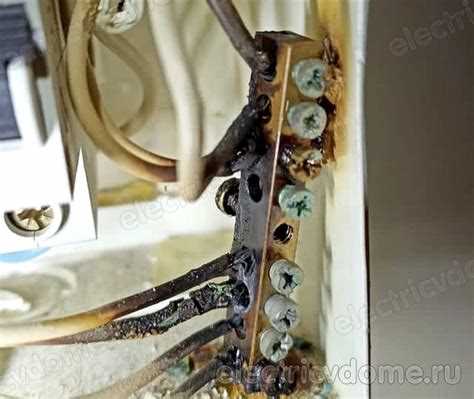

Влияние высокого напряжения между нулем и землей на работу электрооборудования

Высокое напряжение между нулевым проводом и землей приводит к нарушению нормального функционирования электрических устройств и систем. Повышенное потенциалосмещение вызывает рост токов утечки, что приводит к преждевременному износу изоляции и сокращению ресурса электрооборудования.

Электродвигатели при наличии повышенного напряжения на корпусе могут испытывать повышенный нагрев, снижение мощности и нарушение вращения ротора из-за искажений магнитного поля. Также возможны ложные срабатывания защитных реле и устройств автоматического отключения, что снижает надежность системы.

В чувствительной электронике и приборах измерения превышение напряжения между нулём и землёй приводит к сбоям в работе, искажению данных и увеличению уровня электромагнитных помех, что особенно критично для систем автоматизации и управления.

Высокое напряжение может вызвать коррозию и повреждение соединений, что увеличивает риск возникновения аварийных ситуаций, включая электрические пробои и пожары. В электроустановках рекомендуется не допускать напряжение выше 10 В между нулём и землёй, согласно требованиям ПУЭ.

Для снижения риска воздействия высокого напряжения применяют системы уравнивания потенциалов, тщательное заземление и регулярный контроль сопротивления изоляции. Использование защитных устройств, таких как УЗО и автоматические выключатели с селективной настройкой, значительно повышает безопасность и устойчивость оборудования к подобным отклонениям.

Способы снижения и устранения напряжения между нулем и землей

Для эффективного снижения напряжения между нулевым проводом и землей необходимо применять комплекс мероприятий, направленных на устранение причин возникновения данного напряжения.

1. Исправление и модернизация нулевой линии (PEN/PE):

   • Проверка целостности и сопротивления нулевого проводника. Допустимое сопротивление в бытовых сетях не должно превышать 1 Ом на каждом участке.
   • Замена повреждённых или корродированных проводов на новые с надлежащим сечением, рекомендованным по нормативам (обычно не менее 6 мм² для жилых домов).
   • Обеспечение правильного и надежного заземления шин PEN и PE в распределительных щитах.

2. Организация дополнительного заземления:

   • Установка контуров заземления с сопротивлением не выше 4 Ом, согласно ПУЭ.
   • Использование нескольких точек заземления для уменьшения потенциала на корпусах и нулевом проводе.
   • Регулярный контроль и измерение сопротивления заземляющих устройств с помощью мегаомметров.

3. Использование изолирующих трансформаторов и стабилизаторов напряжения:

   • Установка изолирующих трансформаторов для отделения потребителей от сети с высоким потенциалом нуля относительно земли.
   • Применение автоматических стабилизаторов с функцией коррекции напряжения и фильтрации помех.

4. Мониторинг и устранение обратных токов:

   • Проверка отсутствия утечек и замыканий на корпус оборудования и линии нулевого проводника.
   • Использование защитных устройств, таких как УЗО, с чувствительностью 30 мА или ниже.
   • Контроль баланса токов в фазах и нуле для своевременного выявления отклонений.

5. Оптимизация схемы электроснабжения:

   • Разделение PEN на отдельные PE и N проводники в соответствии с требованиями ПУЭ.
   • Соблюдение правильного подключения и маркировки проводов для исключения ошибок при монтаже.
   • Минимизация длины и сопротивления нулевых проводников в распределительных сетях.

Систематический контроль состояния электросети и своевременное выполнение регламентных работ по техническому обслуживанию значительно снижают риск возникновения напряжения между нулём и землёй.

Особенности напряжения в системах TN, TT и IT

В системе TN нейтральный провод напрямую заземлен, а защитный провод соединен с землей в нескольких точках. В таких условиях напряжение между нулем и землей, как правило, близко к нулю, но может достигать нескольких вольт из-за падения напряжения на рабочем нулевом проводе при нагрузках. Для поддержания допустимого уровня напряжения рекомендуется обеспечивать минимальное сопротивление защитного и нулевого проводников, а также регулярно контролировать их целостность.

В системе TT нейтраль трансформатора заземлена, а потребители имеют собственное заземление, не связанное напрямую с нейтралью источника. В таких условиях напряжение между нулем и землей может существенно варьироваться в зависимости от качества заземления и наличия токов утечки. Для снижения напряжения требуется использовать эффективные заземлители с низким сопротивлением и устройства защитного отключения (УЗО), реагирующие на токи утечки.

В системе IT нейтраль трансформатора не заземлена или через высокое сопротивление, а корпус оборудования заземлен отдельно. Это приводит к отсутствию значительного напряжения между нулем и землей при нормальной работе, но при пробое на землю возникает напряжение, близкое к фазному, что требует быстрой диагностики и устранения неисправности. Рекомендуется использовать системы контроля изоляции и своевременно выявлять повреждения изоляции для предотвращения опасных ситуаций.

Для всех систем характерно, что контролируемое и минимальное напряжение между нулем и землей обеспечивает безопасность эксплуатации и корректную работу электрооборудования. Нормативные требования предписывают поддерживать это напряжение в пределах нескольких вольт, а в системах с УЗО – обеспечивать своевременное отключение при превышении допустимых значений.

Безопасность и последствия нарушений норм напряжения между нулем и землей

Несоблюдение нормативных значений напряжения между нулевым проводом и землей ведёт к повышенной опасности для человека и оборудования. При превышении допустимых значений, которые в соответствии с ПУЭ не должны превышать 10 В для жилых помещений, возрастает риск поражения электрическим током через корпус электроустановок.

Основной источник опасности – ток утечки, возникающий при повреждении изоляции или неправильном заземлении. Высокое напряжение между нулём и землей способствует протеканию токов через металлические конструкции, что значительно увеличивает вероятность возникновения электротравмы.

Для техники нарушение норм проявляется в сбоях работы и ускоренном износе оборудования. Особенно чувствительны к этим явлениям приборы с электронными блоками управления, где напряжение выше нормы вызывает некорректную работу, ложные срабатывания защит и повреждение микросхем.

В условиях промышленного производства напряжение свыше 10 В между нулём и землей может привести к ложным срабатываниям защитных устройств, что ухудшает надёжность электроснабжения и повышает риск аварийных ситуаций. Для предотвращения этого следует регулярно контролировать сопротивление заземляющих устройств и состояние нулевого провода.

В таблице представлены основные рекомендации по допустимым значениям напряжения и действиям при их превышении:

При выявлении напряжения выше нормативных пределов необходимо оперативно проводить диагностику и ремонтные работы. Особое внимание уделяется качеству соединений нулевого проводника, состоянию защитного заземления и отсутствию токов утечки. Установка устройств защитного отключения (УЗО) и регулярный мониторинг электрических параметров обеспечивают защиту от поражения током и повышают надёжность электроснабжения.

Вопрос-ответ:

Почему между нулевым проводом и землей может возникать напряжение?

Напряжение между нулевым проводом и землей появляется из-за разности потенциалов, которая возникает при протекании тока по нейтральному проводу. Это связано с падением напряжения на сопротивлениях проводов, соединений и устройств, подключённых к сети. Кроме того, токи утечки и электромагнитные наводки могут усиливать это напряжение, особенно в больших и сложных электроустановках.

Какие нормативные значения напряжения между нулём и землёй допускаются в жилых зданиях?

Согласно нормативам, напряжение между нулём и землёй в жилых помещениях не должно превышать приблизительно 5 В в нормальном режиме работы сети. Превышение этого значения свидетельствует о наличии неполадок, таких как плохие контакты в нейтрали или повреждения заземляющего контура, и требует проверки и устранения неисправностей.

Как нарушение норм напряжения между нулём и землёй влияет на безопасность людей и оборудования?

Если напряжение между нулём и землёй превышает допустимые значения, это увеличивает риск поражения электрическим током при касании металлических частей оборудования, которые должны быть заземлены. Для электрооборудования это может привести к некорректной работе защитных устройств, перегреву и ускоренному износу компонентов. Высокое напряжение может стать причиной ложных срабатываний и отказов защитных систем.

Какие методы применяют для контроля и измерения напряжения между нулём и землёй?

Для измерения напряжения между нулём и землёй используют вольтметры с высокой чувствительностью, подключаемые между нейтральным проводом и заземляющим электродом. В промышленных условиях применяются специализированные приборы для постоянного мониторинга. Периодические проверки позволяют выявить нарушения в системе заземления или нейтрали и предотвратить аварийные ситуации.

В чем особенности напряжения между нулём и землёй в различных системах заземления — TN, TT и IT?

В системе TN нейтраль и земля соединены у источника питания, поэтому напряжение между нулём и землёй минимально и контролируется. В системе TT заземление потребителя отделено от заземления источника, что может приводить к более высоким значениям напряжения при утечках. В системе IT нейтраль либо не заземлена, либо с изолированным заземлением, поэтому напряжение между нулём и землёй может быть нестабильным и требует особого контроля, чтобы избежать опасных условий и неправильной работы защит.

Почему возникает напряжение между нулевым проводом и землей в электрических сетях?

Напряжение между нулевым проводом и землей появляется из-за наличия токов утечки, сопротивления в нулевом проводе и особенностей распределения нагрузки. В нормальных условиях нулевой провод должен иметь близкий к нулю потенциал относительно земли, так как он связан с точкой нейтрали трансформатора, которая заземлена. Однако на практике могут возникать небольшие смещения потенциалов из-за прохождения тока по нулевому проводу, наличия сопротивления контактов и других факторов. Если сеть работает с неравномерной нагрузкой, напряжение между нулем и землей может увеличиваться, что требует контроля и принятия мер для обеспечения безопасности и надежности системы.

Какие нормы устанавливают максимально допустимое напряжение между нулём и землёй и как они влияют на безопасность электроустановок?

Существуют нормативные документы, которые определяют допустимые значения напряжения между нулевым проводом и землей, чтобы предотвратить опасные ситуации и обеспечить правильную работу электрооборудования. Обычно эти нормы устанавливают максимально допустимое напряжение в пределах нескольких вольт (например, не выше 5 В в бытовых сетях), поскольку превышение этого значения может привести к поражению человека электрическим током или к повреждению приборов. Контроль таких параметров важен для своевременного обнаружения неисправностей, таких как плохие контакты или пробои изоляции. Соблюдение нормативов обеспечивает снижение риска аварий и повышает надежность электроснабжения.
