Рекомендуется также использовать справочники корпусов или онлайн-каталоги производителей компонентов. Многие сайты (например, Texas Instruments, Analog Devices) позволяют фильтровать микросхемы по типу корпуса, что помогает при обратном определении – от внешнего вида к наименованию корпуса.
Как найти маркировку микросхемы и что она обозначает
Маркировка микросхемы обычно располагается на верхней плоскости корпуса и содержит комбинацию букв и цифр. Для её чтения потребуется хорошее освещение и, при необходимости, увеличительное стекло. Часто маркировка выполнена лазерной гравировкой или нанесена краской, которая может стираться от времени или при очистке.
Типовая структура маркировки включает обозначение серии, модель, дату производства и дополнительную информацию. Например, в маркировке 74HC595D символы 74HC указывают на семейство логики высокой скорости (High-Speed CMOS), 595 – конкретную модель, D – тип корпуса (в данном случае SOIC).
Некоторые производители добавляют строку с кодом партии и датой изготовления, например YWW, где Y – последняя цифра года, а WW – номер недели. Также может присутствовать логотип производителя, который помогает идентифицировать источник и сопоставить маркировку с официальной документацией.
Для точного определения параметров по маркировке рекомендуется использовать оригинальные технические справочники (datasheet) от производителя. Ввод маркировки в поисковую строку на сайте производителя или в специализированных базах данных (например, Octopart, AllDatasheet) позволяет получить полное описание, включая тип корпуса, электрические характеристики и размеры.
Поиск технической документации по обозначению микросхемы
Для определения типа корпуса и других параметров микросхемы необходим доступ к её техническому описанию (datasheet). Найти его можно, зная точное обозначение, нанесённое на корпус компонента.
Рекомендуемые шаги при поиске:
- Считать маркировку с корпуса микросхемы. Необходимо переписать всё точно, включая суффиксы, префиксы и дополнительные символы. Даже одна буква может указывать на другую модификацию корпуса.
- Ввести маркировку в поисковую систему, добавив слово
datasheetилиPDF. Например:LM358N datasheet. - Проверить источники с авторитетных сайтов производителей (например, Texas Instruments, STMicroelectronics, NXP, ON Semiconductor) или специализированных ресурсов: alldatasheet.com, datasheetarchive.com, chipdocs.com.
Если обозначение нестандартное или сокращённое (например, маркировка заводского типа для SMD-компонентов), полезно:
- Поискать справочник SMD-кодов (например, через запрос
SMD code lookup). - Сравнить маркировку с фотографиями на форумах и в технических базах, таких как elcodis.com или elektroda.pl.
После нахождения документации необходимо обратить внимание на раздел Package Information или Mechanical Data, где указывается тип корпуса (например, SOIC-8, DIP-14) с точными размерами.
Для уточнения модели при наличии нескольких вариантов с одинаковой основной маркировкой стоит сверять дополнительные параметры: температурный диапазон, напряжение питания, производитель.
Распознавание типа корпуса по внешнему виду и габаритам
Рекомендация: при распознавании корпуса делайте чёткие макрофотографии и измерения. Сравнивайте результат с изображениями и чертежами в технических каталогах производителей: Vishay, STMicroelectronics, Texas Instruments. Это поможет исключить ошибки при подборе корпуса для замены или проектирования.
Сравнение с типовыми размерами корпусов по справочникам
Рекомендуется сверяться с техническими справочниками, такими как JEDEC, Pro Electron или документацией производителей (Texas Instruments, STMicroelectronics, ON Semiconductor и др.). В таких источниках размеры указаны с допусками, что позволяет учитывать производственные отклонения. Также полезны PDF-каталоги корпусов, где указаны размеры в миллиметрах и дюймах.

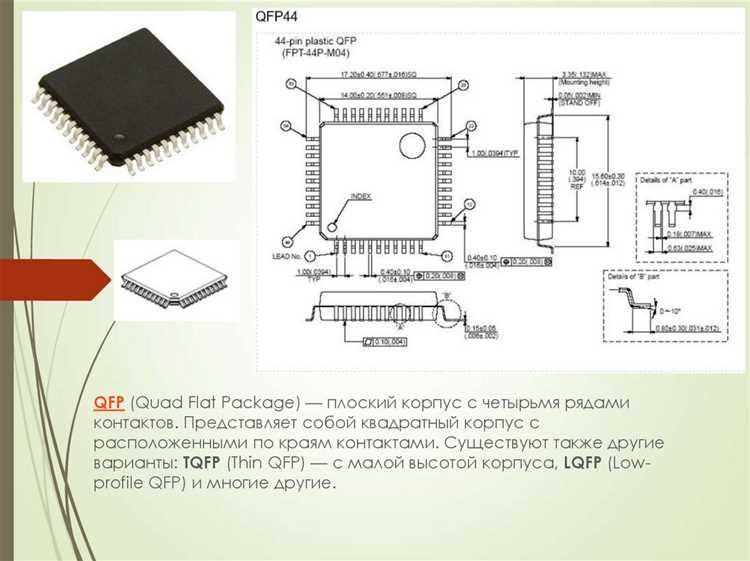

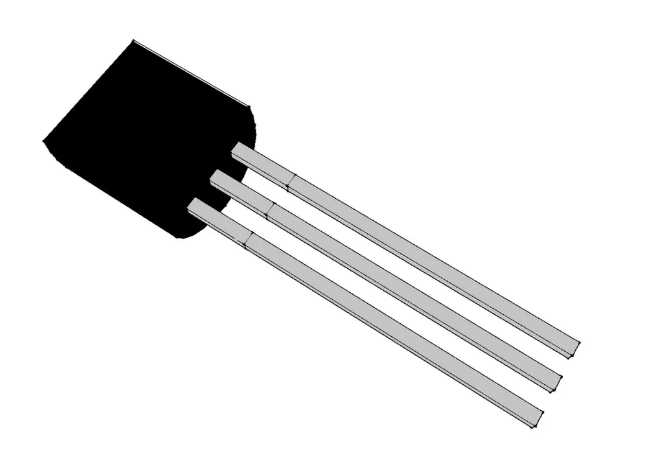

Идентификация корпуса с помощью онлайн-баз данных и каталогов
Ресурсы производителей, такие как Texas Instruments (https://www.ti.com) и Analog Devices (https://www.analog.com), содержат разделы с подробными описаниями всех типов корпусов, используемых в их продукции. Поиск по маркировке микросхемы в их каталогах позволяет получить технический файл с точным типом корпуса (например, TSSOP-14, QFN-32, SOIC-8) и его чертежами.
На форуме https://www.eevblog.com/forum/ можно найти обсуждения и идентификацию неизвестных корпусов с фото. Пользователи часто выкладывают снимки нестандартных микросхем, что помогает распознать корпус по аналогии. Также стоит использовать поиск изображений по маркировке через https://images.google.com – он помогает быстро найти визуально схожие микросхемы с указанным типом корпуса.
Использование цифрового штангенциркуля для измерения корпуса
Цифровой штангенциркуль обеспечивает точное измерение основных параметров корпуса микросхемы, что необходимо для идентификации типа корпуса.
- Измерение длины корпуса – располагают штангенциркуль по длинной стороне, фиксируют показания с точностью до 0,01 мм.
- Измерение ширины корпуса – аналогично измеряют короткую сторону, контролируя параллельность губок прибора к плоскостям корпуса.
- Определение высоты корпуса – штангенциркуль устанавливают перпендикулярно плате или опорной поверхности для получения точных данных.
Для повышения точности следует учитывать следующие моменты:
- Перед измерением проверить калибровку штангенциркуля на ноль.
- Измерения проводить несколько раз и усреднять значения для снижения погрешности.
- Избегать перекоса корпуса и давления губок, что может привести к искажению размеров.
- В случае мелких корпусов использовать штангенциркали с узкими губками или микрометрические насадки.
Полученные размеры сопоставляют с нормативными значениями корпусов из справочников и каталогов для точного определения типа микросхемы.
- Расположение (рядное, матричное, по периметру);
Особенности маркировки и форматов у производителей микросхем
В маркировках корпусов BGA производители указывают количество шариков и их расположение, например, «BGA256» означает 256 контактов с шариковым креплением. У японских производителей, таких как Renesas, форматы маркировок содержат кодировку по ГОСТ или JEDEC, что облегчает поиск по каталогам.
При анализе корпуса микросхемы рекомендуется сверять маркировку с официальной документацией производителя, учитывая дату выпуска и ревизию изделия. В случае отсутствия четкой маркировки целесообразно ориентироваться на визуальный осмотр, измерения и поиск по кросс-номенклатуре.
При заказе компонентов важно учитывать, что одинаковая маркировка корпуса у разных производителей может иметь незначительные отличия по габаритам или материалам. Это требует проверки параметров по техническим спецификациям, а не только по коду маркировки.
Использование специализированных онлайн-баз данных и каталогов производителей упрощает идентификацию формата корпуса по маркировке, обеспечивая быстрый доступ к техническим паспортам и рекомендациям по монтажу.
Вопрос-ответ:
Как определить тип корпуса микросхемы без использования специализированных инструментов?
Для определения типа корпуса без специальных приборов достаточно визуального осмотра и измерения основных параметров. Обратите внимание на форму микросхемы, количество и расположение выводов, а также на размеры: длину, ширину и высоту. Часто можно сравнить эти данные с известными стандартами корпусов, например DIP, SOIC, QFP и др. Визуальные особенности, такие как наличие или отсутствие ножек по периметру, помогают быстро сузить круг вариантов.
Как влияет тип корпуса микросхемы на её использование в плате?
Тип корпуса напрямую связан с методами монтажа и терморежимом работы. Например, корпуса с выводами для пайки через отверстия (DIP) удобны для прототипирования и ремонта, тогда как поверхностный монтаж (SMD-корпуса) занимает меньше места и позволяет повысить плотность размещения компонентов. Кроме того, корпуса с хорошим теплоотводом подходят для микросхем с высоким энергопотреблением, что влияет на надёжность и стабильность работы схемы.
Какие параметры корпуса нужно измерять для точного определения его типа?
Основными параметрами считаются: длина и ширина корпуса, расстояние между выводами (шаг), количество выводов, а также высота. Особенно важно измерить шаг между ножками, поскольку разные типы корпусов имеют характерные размеры, например, DIP обычно имеет шаг 2,54 мм, а SOIC — 1,27 мм. Дополнительным параметром служит форма выводов — прямые, загнутые или плоские. Совокупность этих параметров помогает однозначно определить тип корпуса.
Можно ли определить тип корпуса по маркировке на микросхеме?
Маркировка часто содержит обозначение модели, производителя и иногда сведения о корпусе. Однако для точного определения типа корпуса маркировка не всегда достаточна, так как разные версии одной микросхемы могут выпускаться в различных корпусах. Лучше использовать маркировку как отправную точку для поиска технической документации, где обычно указаны все параметры, включая тип корпуса.
Какие онлайн-ресурсы помогают в идентификации корпуса микросхемы по внешним признакам?
Существуют базы данных и каталоги производителей, а также специализированные сайты с фото и техническими характеристиками микросхем. Например, ресурсы типа Datasheet Archive, AllDatasheet, или сайты самих производителей содержат подробные описания и чертежи корпусов. Можно загрузить фото или ввести параметры корпуса, чтобы подобрать наиболее подходящий вариант. Это удобный способ проверить предположения, полученные при визуальном осмотре.
Как определить тип корпуса микросхемы, если на ней отсутствует маркировка?
Если маркировка отсутствует или нечитаема, определить тип корпуса можно по внешним признакам: количеству и расположению выводов, габаритам корпуса, форме и материалу. Для точного определения измерьте длину, ширину и высоту микросхемы с помощью штангенциркуля или микрометра, сравните параметры с типовыми размерами из справочников или технической документации. Кроме того, можно воспользоваться фотографиями и описаниями из открытых каталогов или специализированных баз данных, чтобы найти наиболее подходящее соответствие. Иногда помогает анализ структуры выводов — например, различие между корпусами DIP, SOIC, QFP и другими.
